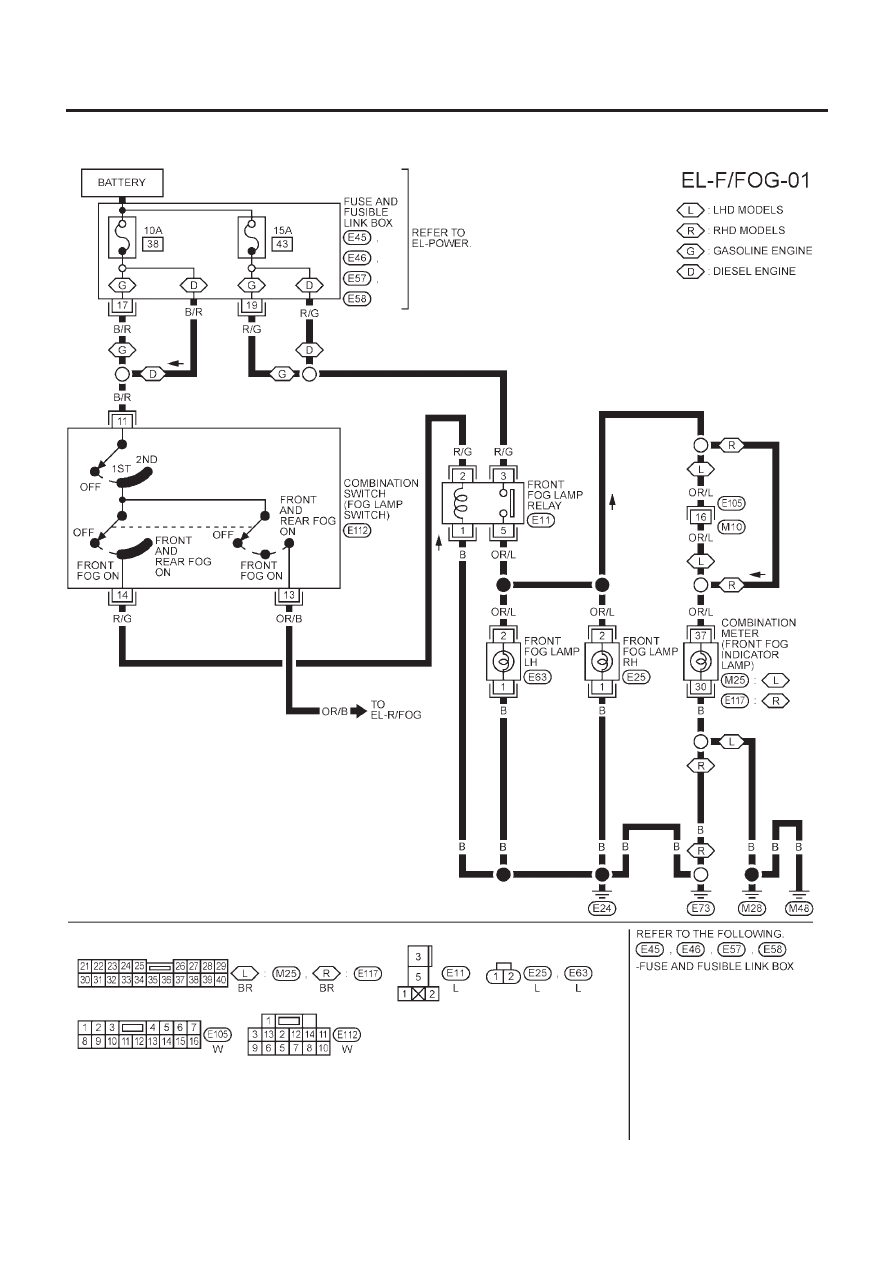

Wiring Diagram — F/FOG —

NLEL0428

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0428S01

YEL882B

FRONT FOG LAMP

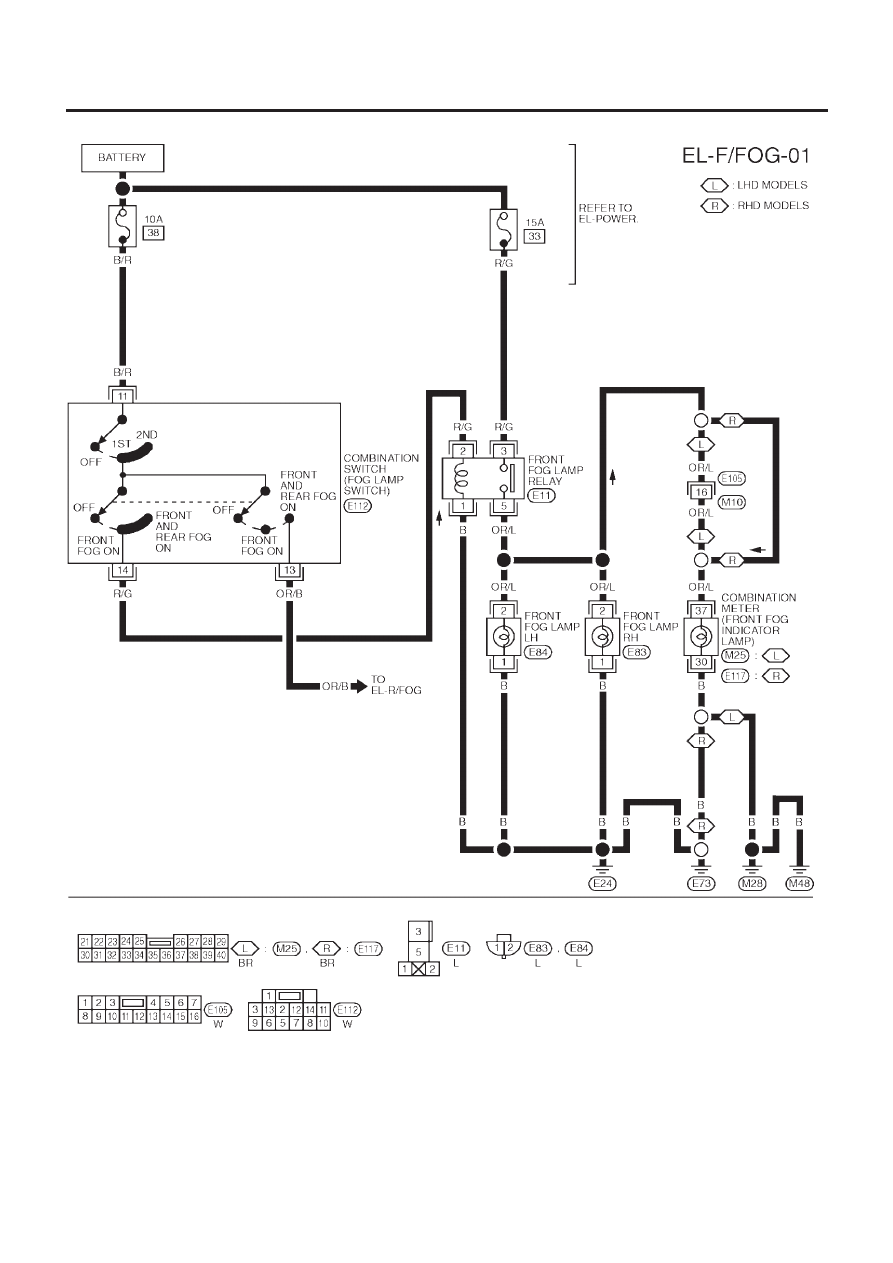

Wiring Diagram — F/FOG —

EL-95

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0428S02

YEL408C

FRONT FOG LAMP

Wiring Diagram — F/FOG — (Cont’d)

EL-96

NEL715

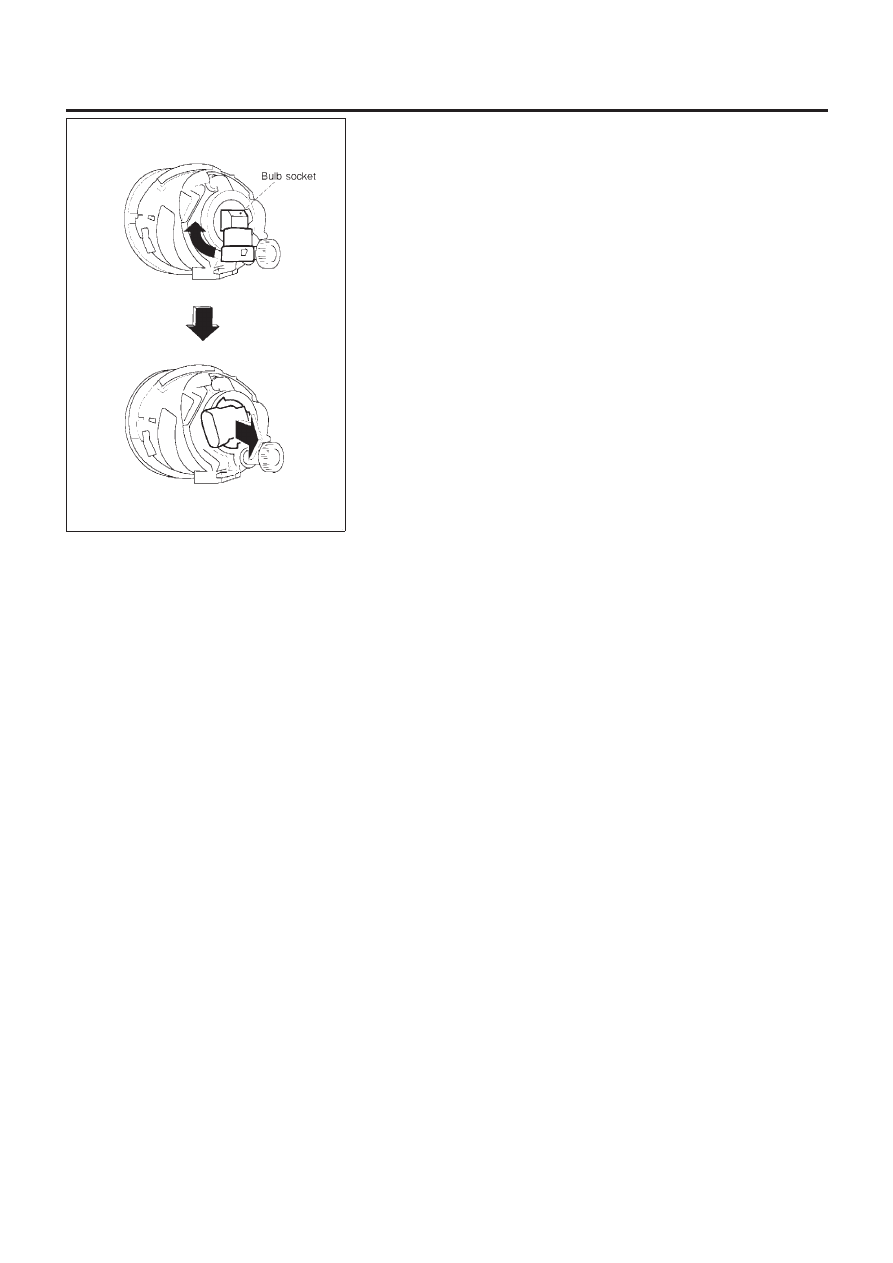

Bulb Replacement

NLEL0314

The front fog lamp is a semi-sealed beam type which uses a
replaceable halogen bulb.

+

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1.

Disconnect the battery cable.

2.

Disconnect the harness connector.

3.

Remove the front fog lamp bulb carefully. Do not shake the
bulb when removing it.

4.

Install in the reverse order of removal.

CAUTION:

+

Do not leave front fog lamp reflector without bulb for a
long period of time. Dust, moisture, smoke, etc. entering
front fog lamp body may affect the performance of the
front fog lamp. Remove front fog lamp bulb from the front
fog lamp reflector just before a replacement bulb is
installed.

FRONT FOG LAMP

Bulb Replacement

EL-97

NEL714

Aiming Adjustment

=NLEL0029

Before performing aiming adjustment, make sure of the following.
1)

Keep all tires inflated to correct pressure.

2)

Place vehicle on level ground.

3)

See that vehicle is unloaded (except for full levels of coolant,
engine oil and fuel, and spare tire, jack, and tools). Have the
driver or equivalent weight placed in driver’s seat.

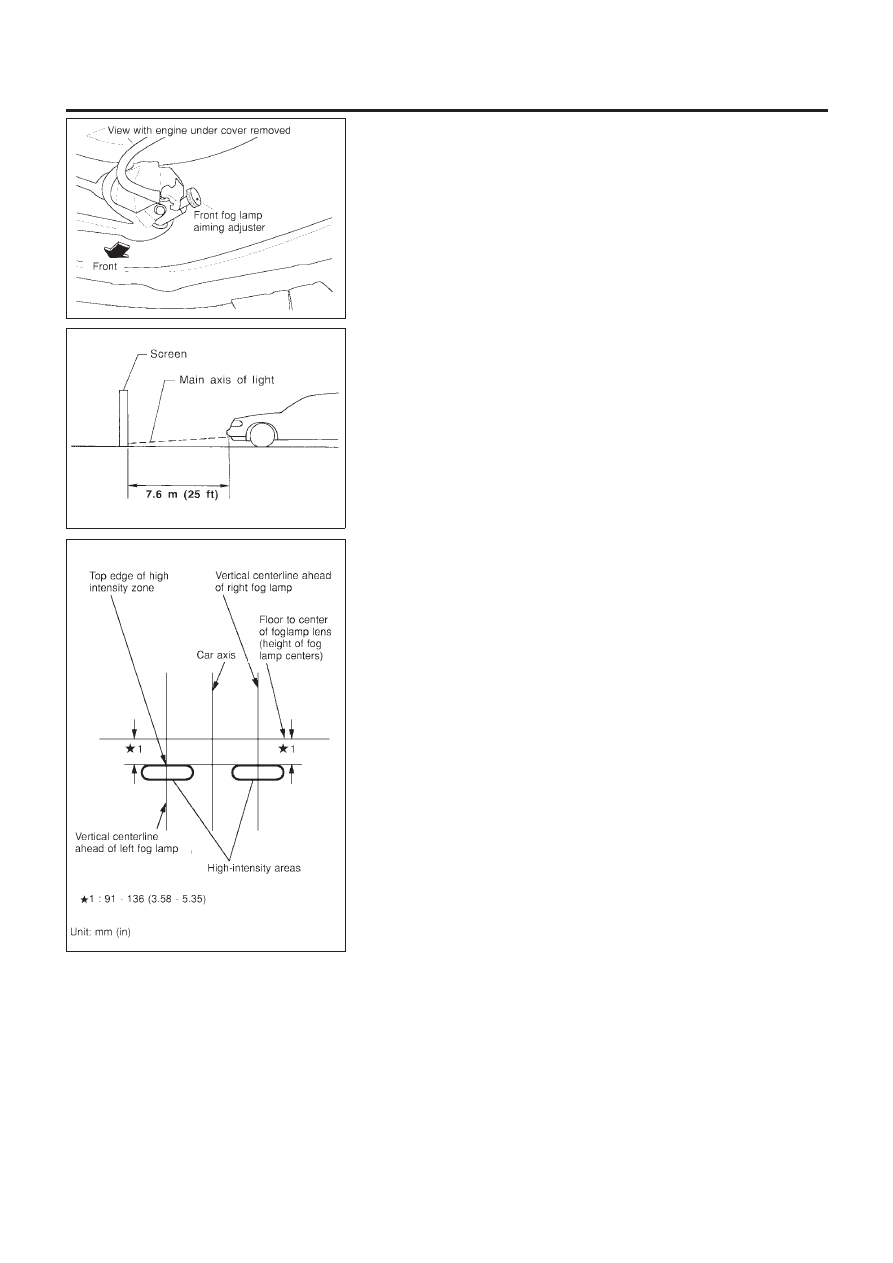

Adjust aiming in the vertical direction by turning the adjusting
screw.

MEL327G

1.

Set the distance between the screen and the center of the fog
lamp lens as shown at left.

2.

Remove front fog lamp rim. For detail, refer to “BODY END” in
BT section.

3.

Turn front fog lamps ON.

NEL716

4.

Adjust front fog lamps so that the top edge of the high inten-
sity zone is 91 to 136 mm (3.58 to 5.35 in) below the height of
the fog lamp centers as shown at left.

+

When performing adjustment, if necessary, cover the head-
lamps and opposite fog lamp.

FRONT FOG LAMP

Aiming Adjustment

EL-98

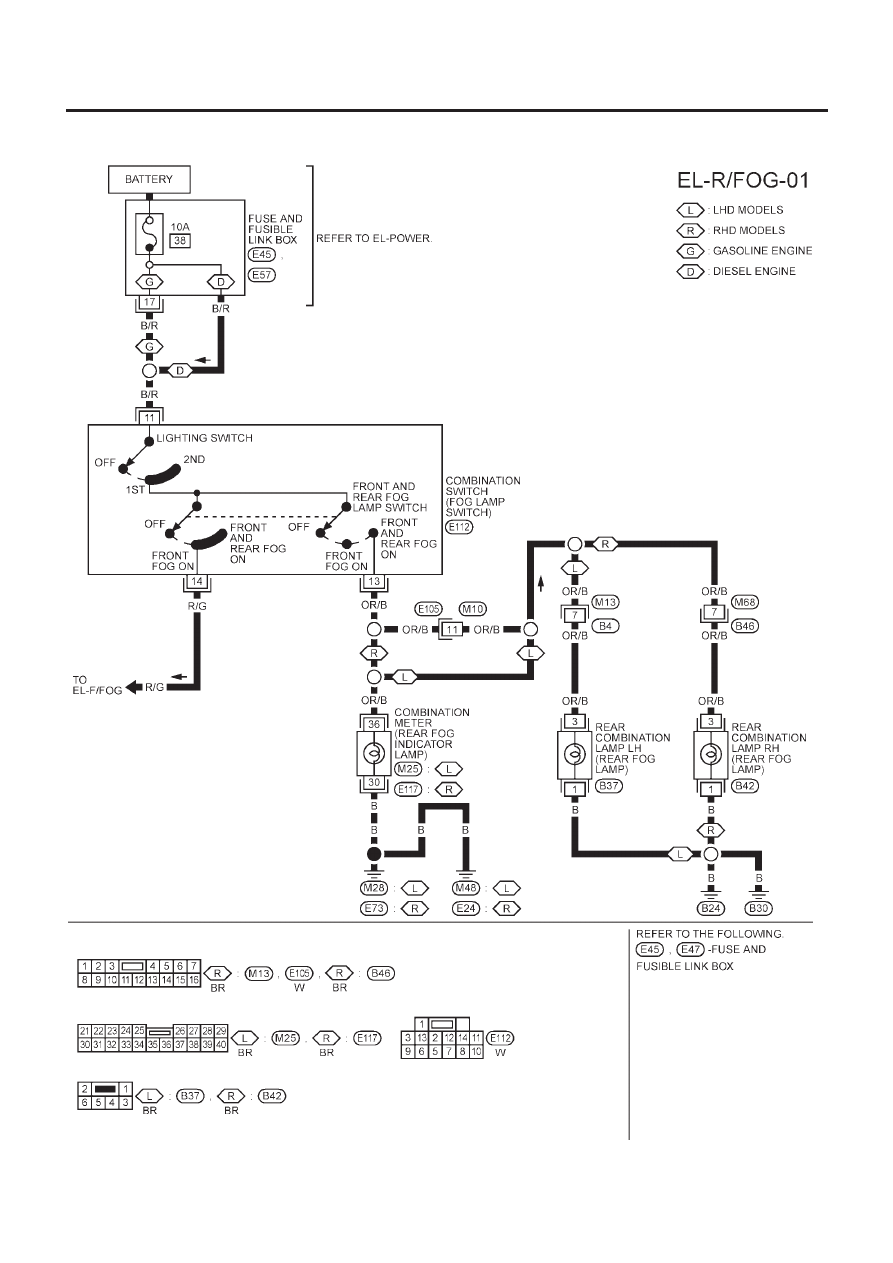

Wiring Diagram — R/FOG —

NLEL0429

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0429S01

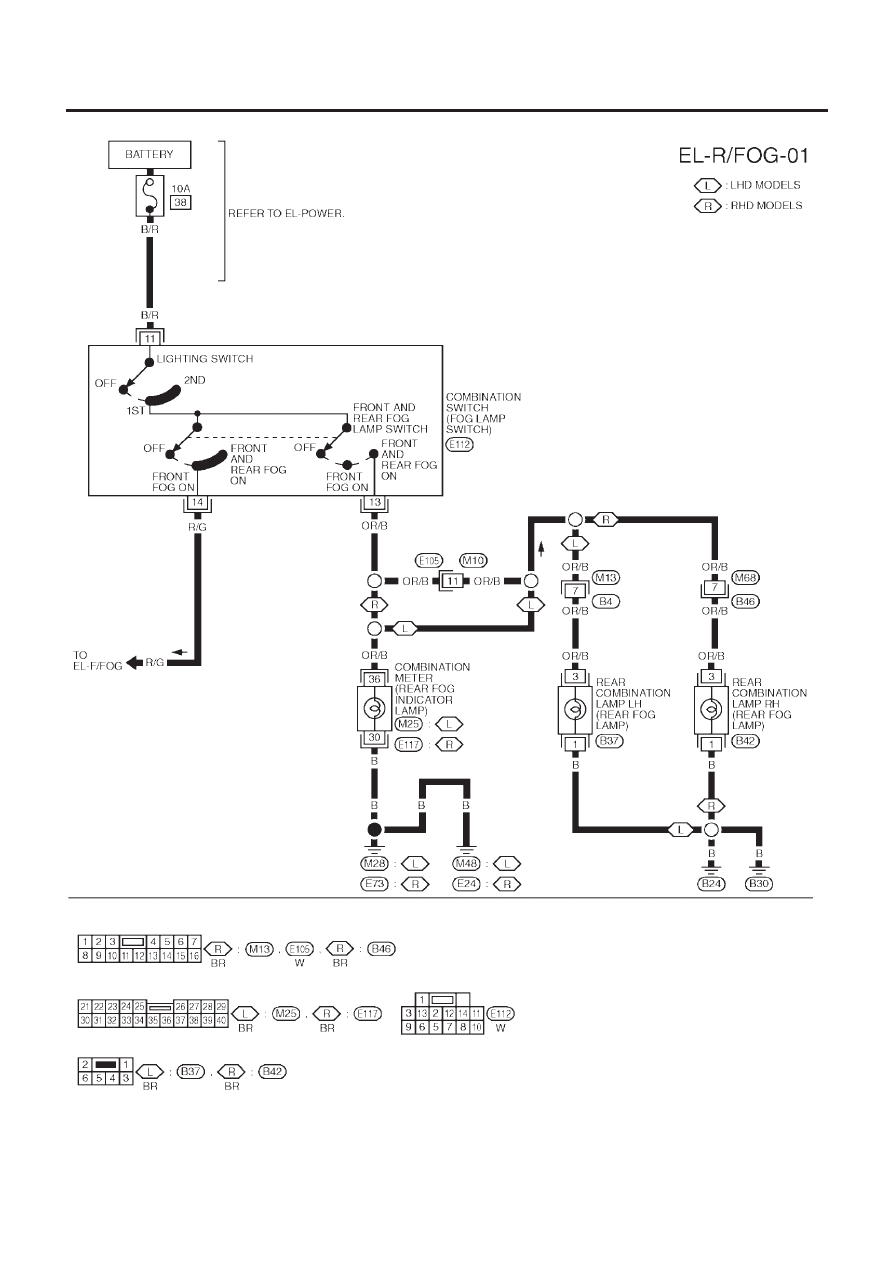

YEL883B

REAR FOG LAMP

Wiring Diagram — R/FOG —

EL-99

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0429S02

YEL409C

REAR FOG LAMP

Wiring Diagram — R/FOG — (Cont’d)

EL-100

System Description

NLEL0430

TURN SIGNAL OPERATION

NLEL0430S01

Power is supplied at all times

+

through 15A fuse [No. 5, located in fuse block (J/B)]

+

to time control unit terminal 9

With the ignition switch in the ON or START position, power is supplied

+

through 10A fuse [No. 10, located in fuse block (J/B)]

+

to time control unit terminal 1

Ground is supplied to time control unit terminal 16 through body grounds M28 and M48.

LH Turn

NLEL0430S0101

When the turn signal switch is moved to the L position, ground is supplied from body grounds E24 and E73
to

+

time control unit terminal 2

+

through turn signal switch terminals 3 and 1

With ground is supplied, time control unit controls the flashing of the LH turn signal lamps.

RH Turn

NLEL0430S0102

When the turn signal switch is moved to the R position, ground is supplied from body grounds E30 and E73
to

+

time control unit terminal 4

+

through turn signal switch terminals 2 and 1

With ground is supplied, time control unit controls the flashing of the RH turn signal lamps.

HAZARD LAMP OPERATION

NLEL0430S02

Power is supplied at all times

+

through 15A fuse [No. 5, located in fuse block (J/B)]

+

to time control unit terminal 9

Ground is supplied to time control unit terminal 16 through body grounds M28 and M48.
With the hazard switch in the ON position, ground is supplied from body grounds M28 and M48 to

+

time control unit terminal 5

+

through hazard switch terminals 6 and 4

With ground is supplied, time control unit controls the flashing of the hazard warning lamps.

HAZARD REMINDER OPERATION FOR MULTI-REMOTE CONTROL SYSTEM

NLEL0430S04

When the doors are locked or unlocked by multi-remote controller, time control unit controls turn lamps haz-
ard reminder flashes as follows.

+

Locked operation: Flash once

+

Unlock operation: Flash twice

TURN SIGNAL AND HAZARD WARNING LAMPS

System Description

EL-101

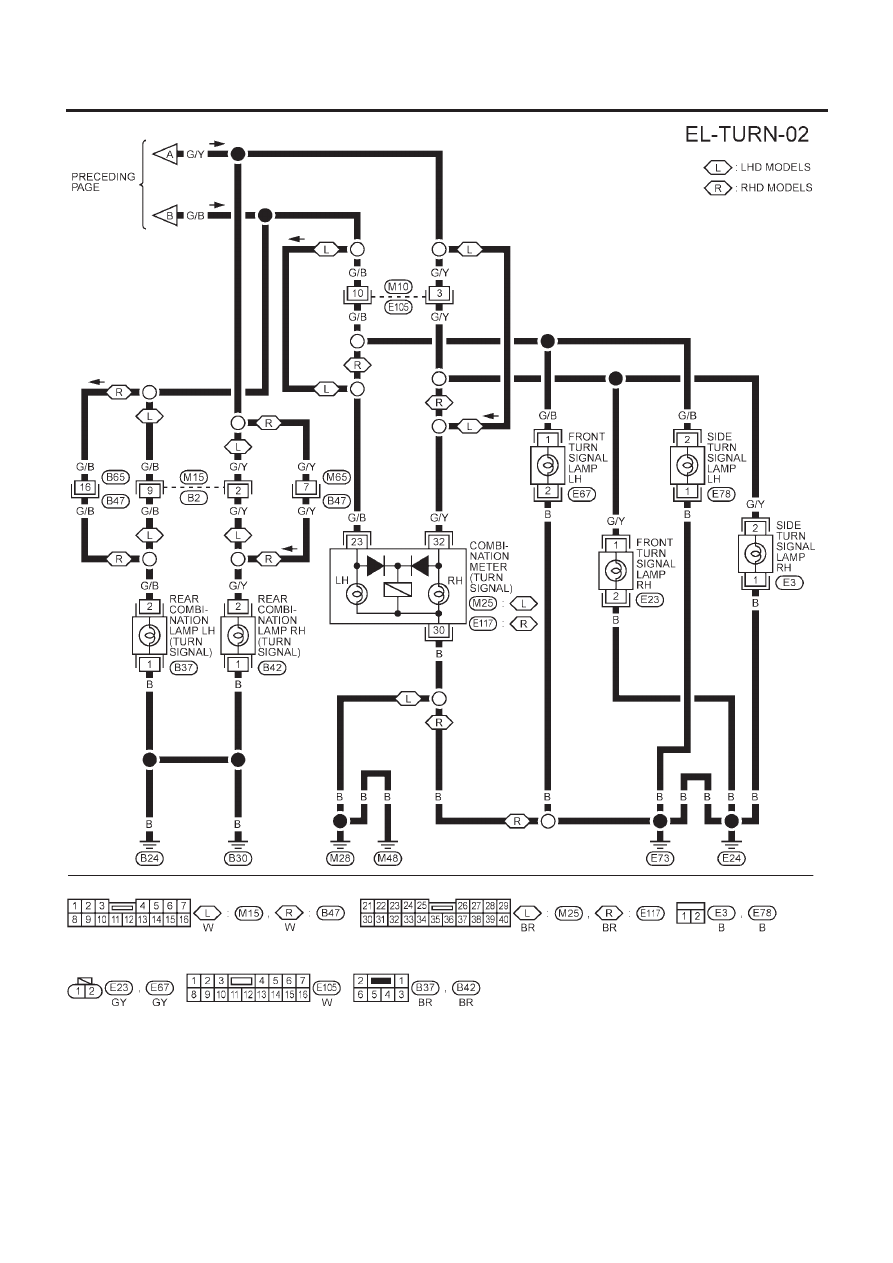

Wiring Diagram — TURN —

NLEL0431

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0431S01

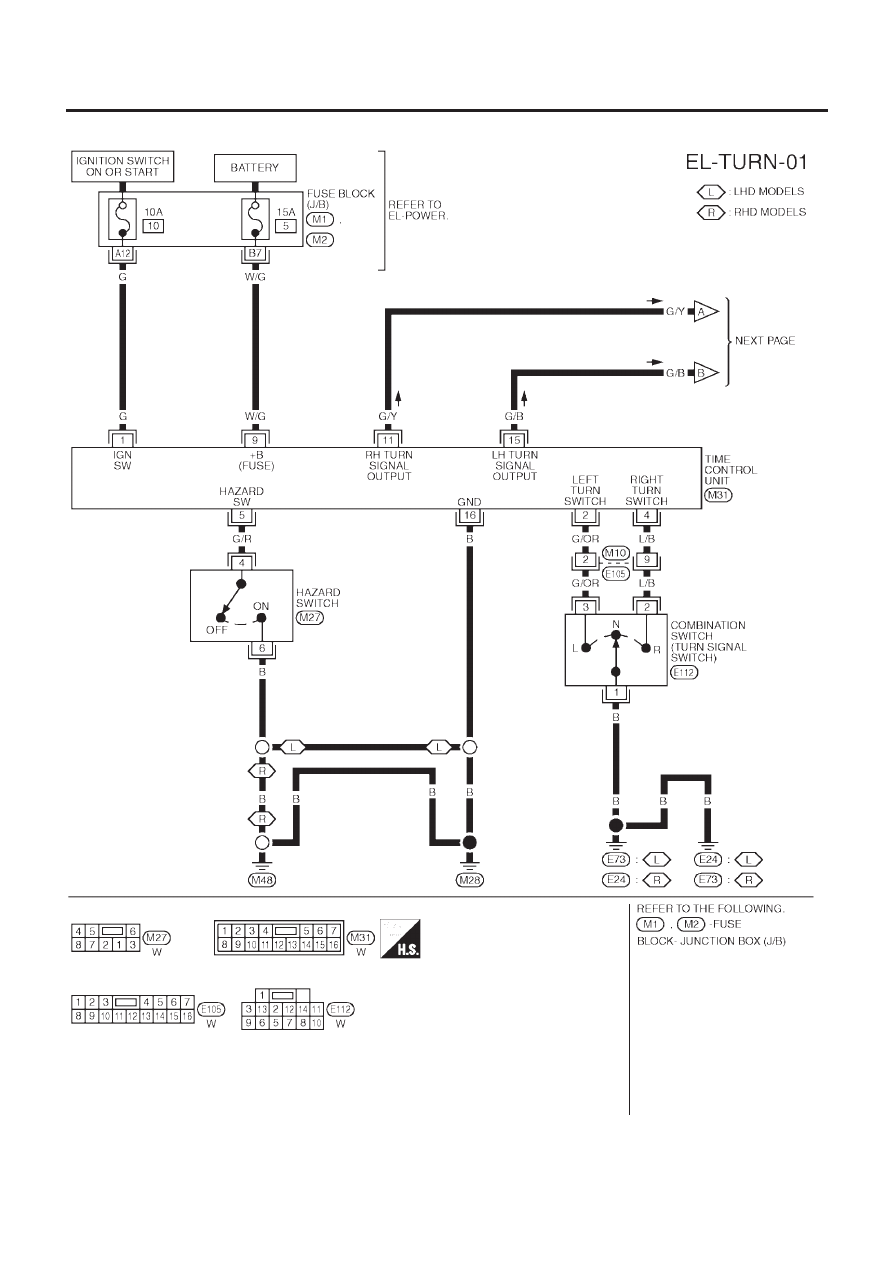

YEL884B

TURN SIGNAL AND HAZARD WARNING LAMPS

Wiring Diagram — TURN —

EL-102

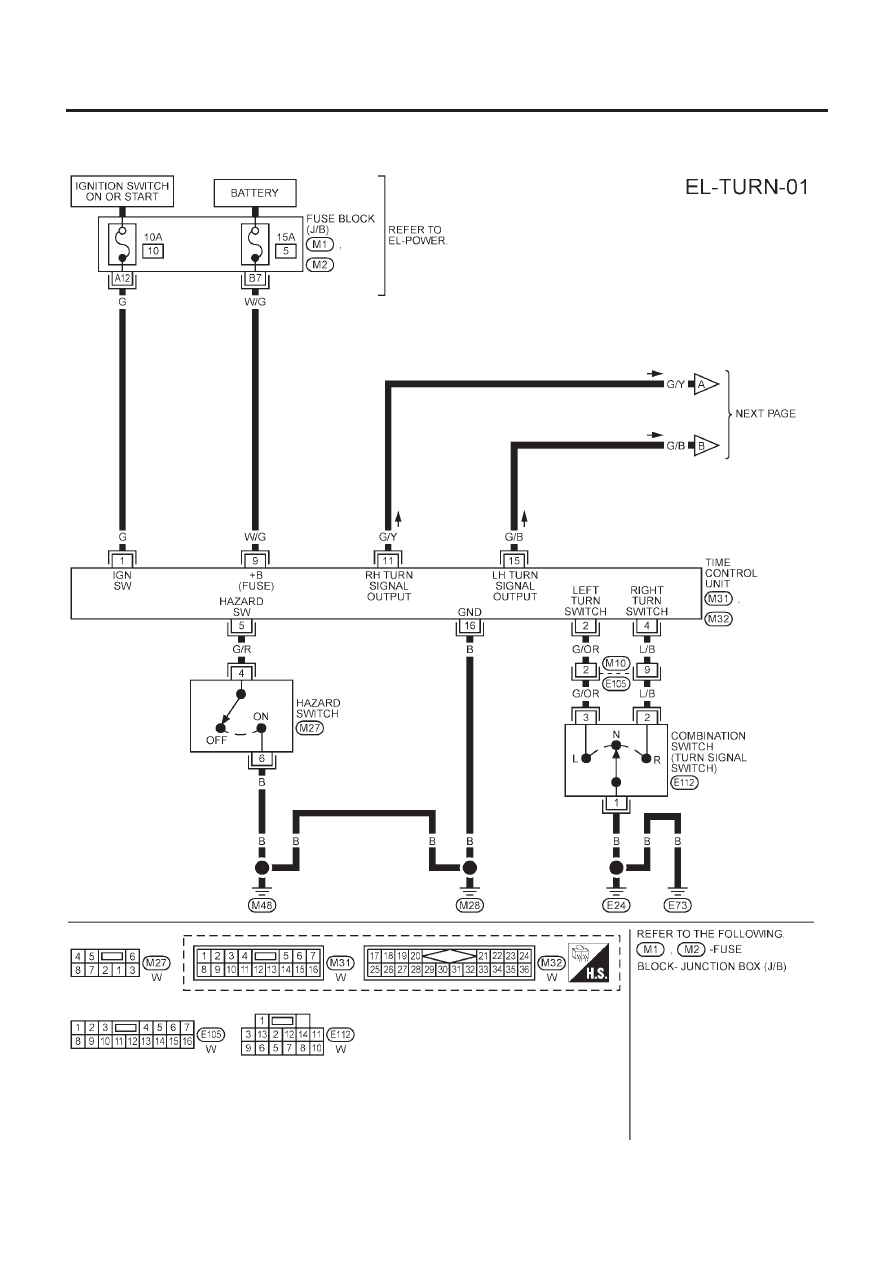

YEL885B

TURN SIGNAL AND HAZARD WARNING LAMPS

Wiring Diagram — TURN — (Cont’d)

EL-103

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0431S02

YEL410C

TURN SIGNAL AND HAZARD WARNING LAMPS

Wiring Diagram — TURN — (Cont’d)

EL-104

YEL411C

TURN SIGNAL AND HAZARD WARNING LAMPS

Wiring Diagram — TURN — (Cont’d)

EL-105

Trouble Diagnoses

NLEL0432

Symptom

Possible cause

Repair order

Turn signal and hazard warning
lamps do not operate.

1. Time control unit
2. Time control unit circuit

1. Check power door lock operation.
2. Check power supply and ground circuit for time con-

trol unit.

Turn signal lamps do not operate
but hazard warning lamps operate.

1. Turn signal switch
2. Open in turn signal switch cir-

cuit

1. Check turn signal switch.
2. Check turn signal switch ground for open circuit.

Hazard warning lamps do not
operate but turn signal lamps
operate.

1. Hazard switch
2. Open in hazard switch circuit

1. Check hazard switch.
2. Check hazard switch ground for open circuit.

Front turn signal lamp LH or RH
does not operate.

1. Bulb
2. Open in front turn signal lamp

circuit

1. Check bulb.
2. Check power supply and ground circuit for front turn

signal lamp.

Side turn signal lamp LH or RH
does not operate.

1. Bulb
2. Open in rear combination lamp

circuit

1. Check bulb.
2. Check power supply and ground circuit for rear com-

bination lamp.

Rear combination lamp LH or RH
does not operate.

1. Bulb
2. Open in side turn signal lamp

circuit

1. Check bulb.
2. Check grounds check power supply and ground circuit

for rear combination lamp.

LH and RH turn indicators do not
operate.

1. Ground

1. Check grounds E24·E73 (RHD models) or M28·M48

(LHD models)

LH or RH turn indicator does not
operate.

1. Bulb

1. Check bulb in combination meter.

TURN SIGNAL AND HAZARD WARNING LAMPS

Trouble Diagnoses

EL-106

Schematic

NLEL0433

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0433S01

YEL886B

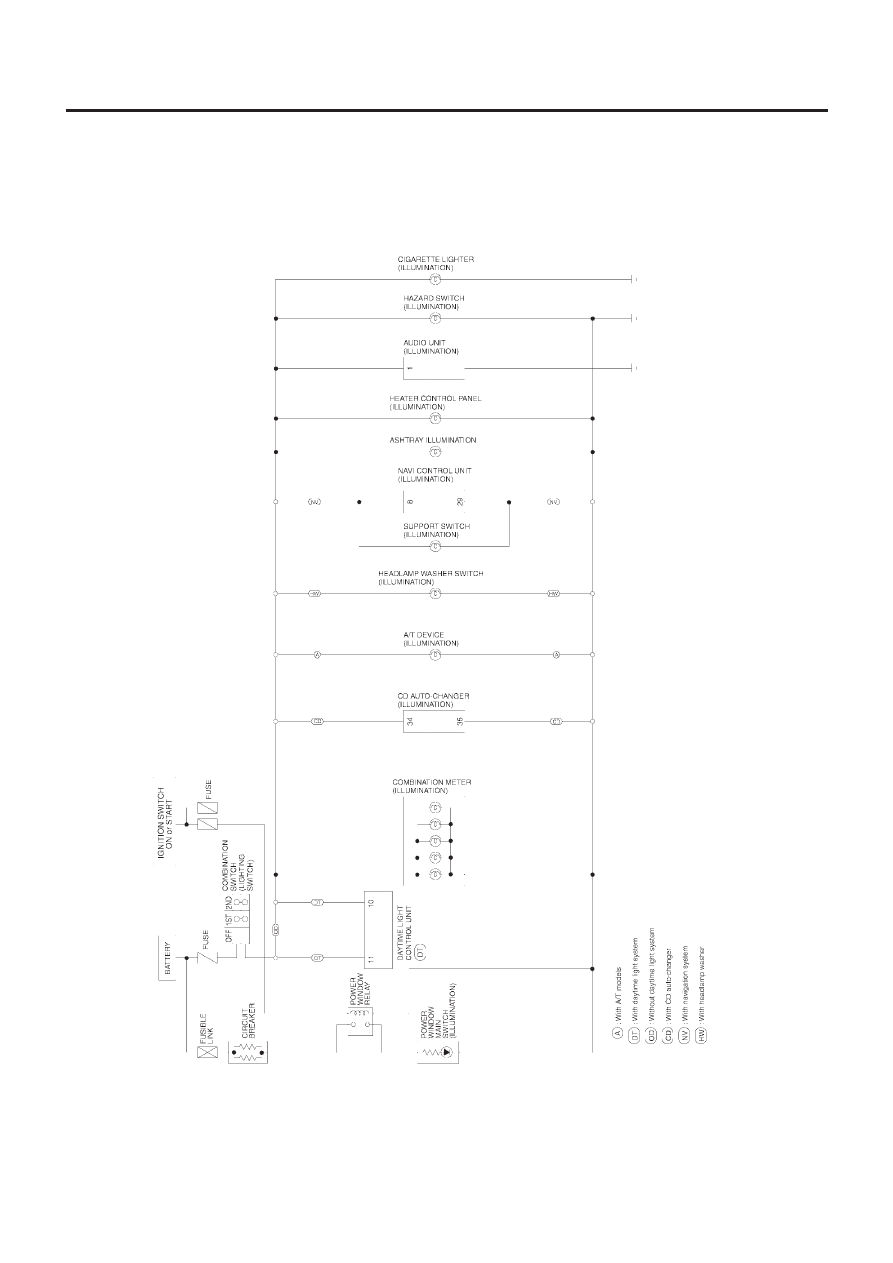

ILLUMINATION

Schematic

EL-107

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0433S02

YEL412C

ILLUMINATION

Schematic (Cont’d)

EL-108

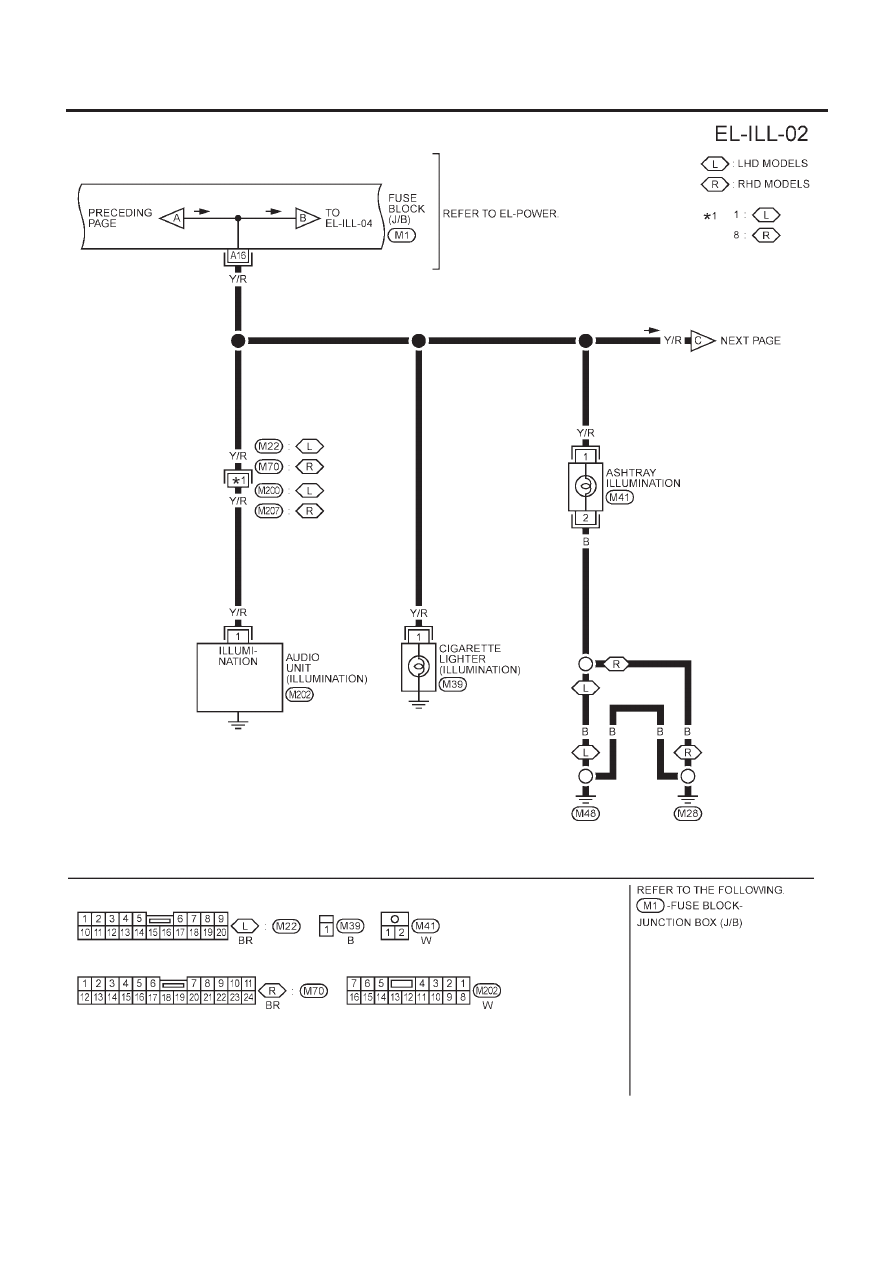

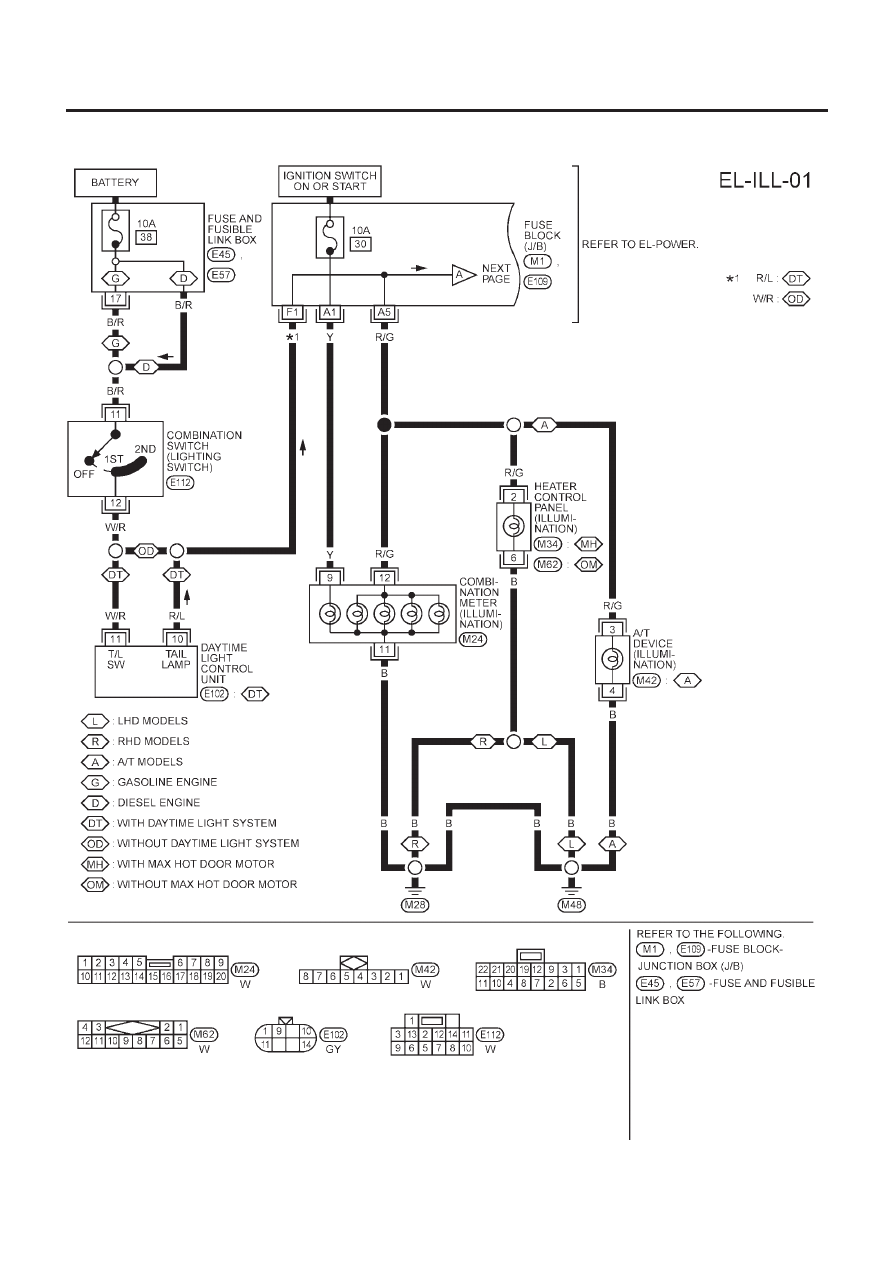

Wiring Diagram — ILL —

NLEL0434

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0434S01

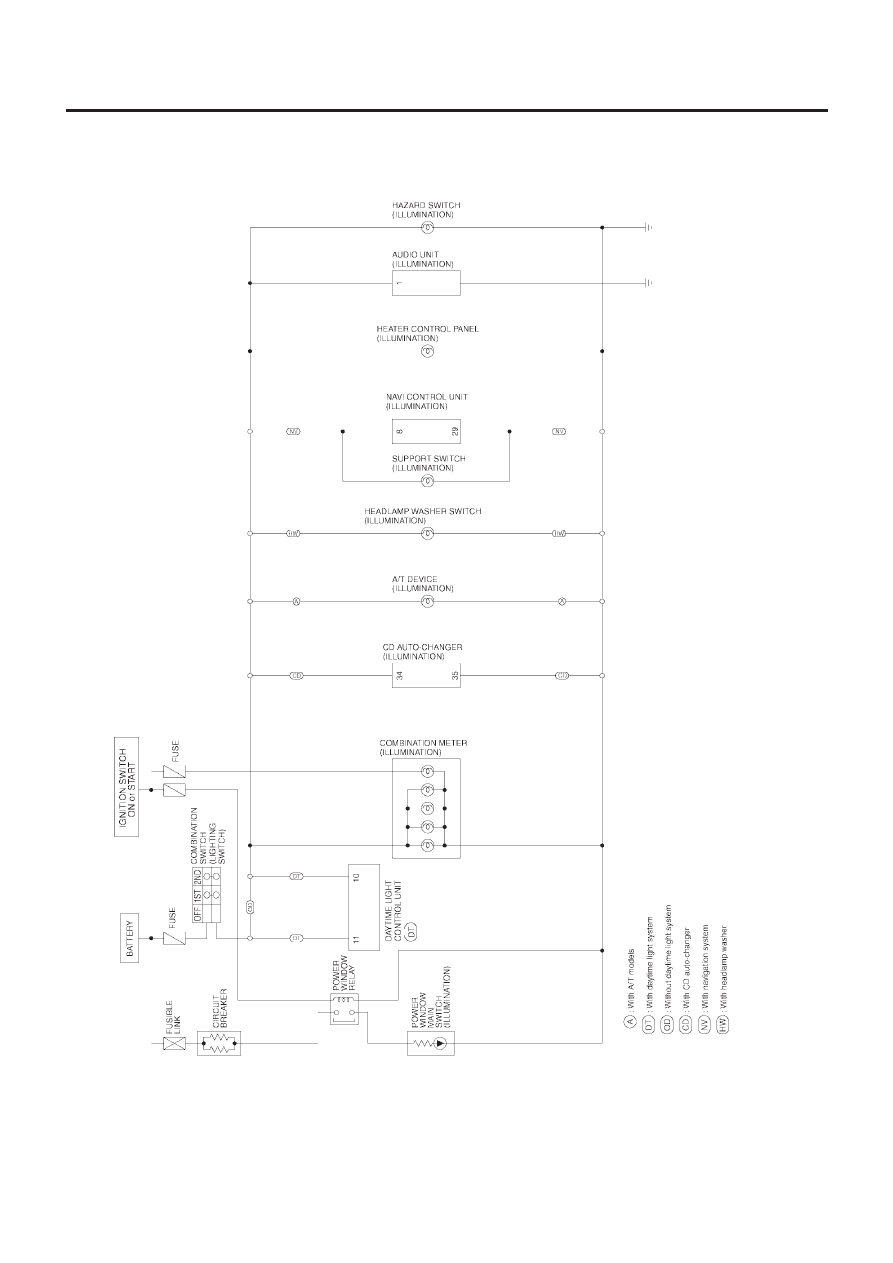

YEL887B

ILLUMINATION

Wiring Diagram — ILL —

EL-109

YEL888B

ILLUMINATION

Wiring Diagram — ILL — (Cont’d)
