HEADLAMP — DAYTIME LIGHT SYSTEM —

Wiring Diagram — DTRL — (Cont’d)

EL-79

YEL402C

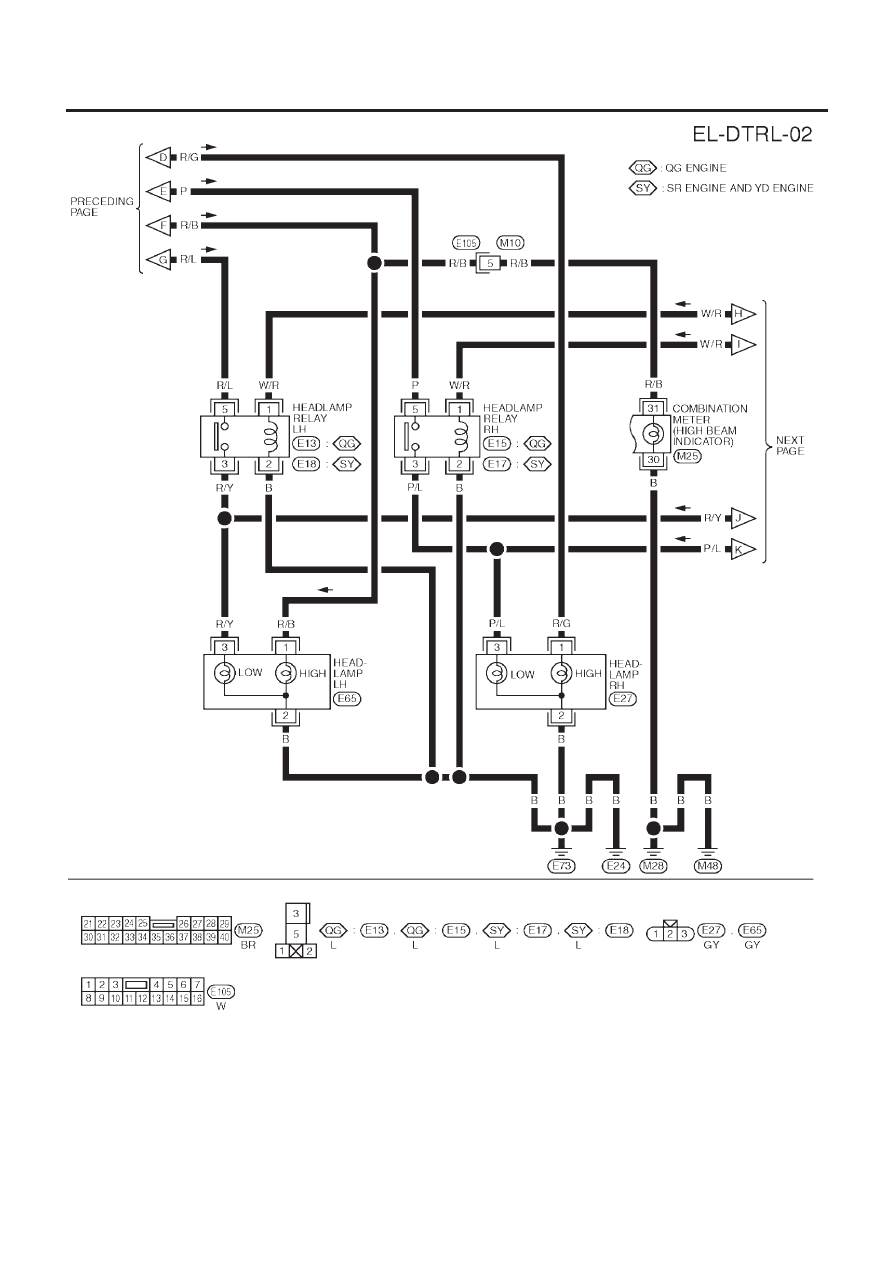

HEADLAMP — DAYTIME LIGHT SYSTEM —

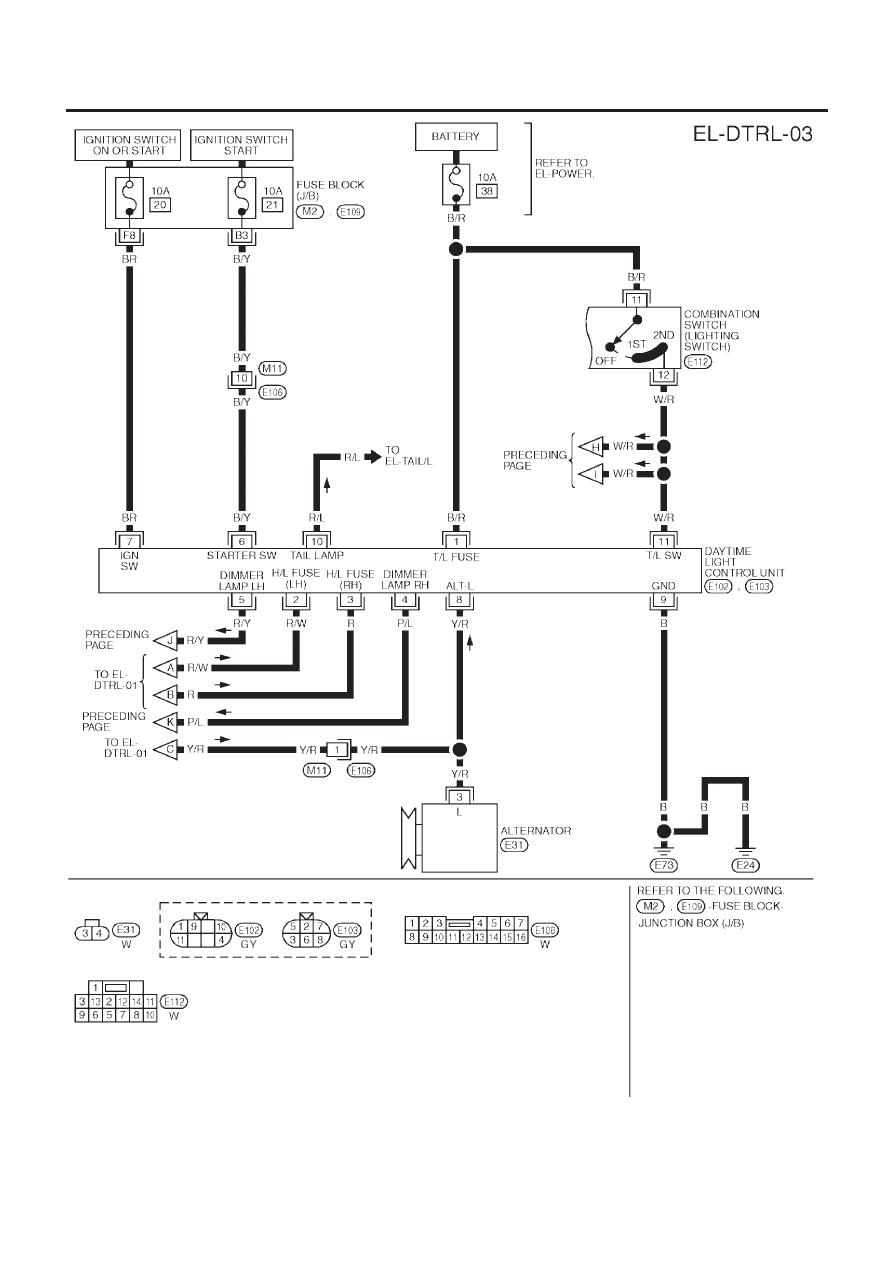

Wiring Diagram — DTRL — (Cont’d)

EL-80

Trouble Diagnoses

NLEL0354

DAYTIME LIGHT UNIT INSPECTION TABLE

NLEL0354S01

Terminal No.

Connections

INPUT (I)/ OUT-

PUT (O)

Operated condition

Voltage (V) (Approxi-

mate values)

1

Power source for illumi-
nation & tail lamp

—

—

12

2

Power source for head-
lamp LH

—

—

12

3

Power source for head-
lamp RH

—

—

12

4

Headlamp RH

O

ON (daytime light operating*)

12

OFF

0

5

Headlamp LH

O

ON (daytime light operating*)

12

OFF

0

6

Start signal

I

Ignition switch

START

12

ON, ACC or OFF

0

7

Power source

—

Ignition switch

ON or START

12

ACC or OFF

0

8

Alternator “L” terminal

I

Engine

Running

12

Stopped

0

9

Ground

—

—

—

10

Illumination & tail lamp

O

ON (daytime light operating*)

12

OFF

0

11

Lighting switch

I

1ST·2ND position

12

OFF

0

*: Daytime light operating: Lighting switch in “OFF” position with engine running.

Bulb Replacement

NLEL0355

Refer to “HEADLAMP” (EL-71).

HEADLAMP — DAYTIME LIGHT SYSTEM —

Trouble Diagnoses

EL-81

Aiming Adjustment

NLEL0356

Refer to “HEADLAMP” (EL-72).

HEADLAMP — DAYTIME LIGHT SYSTEM —

Aiming Adjustment

EL-82

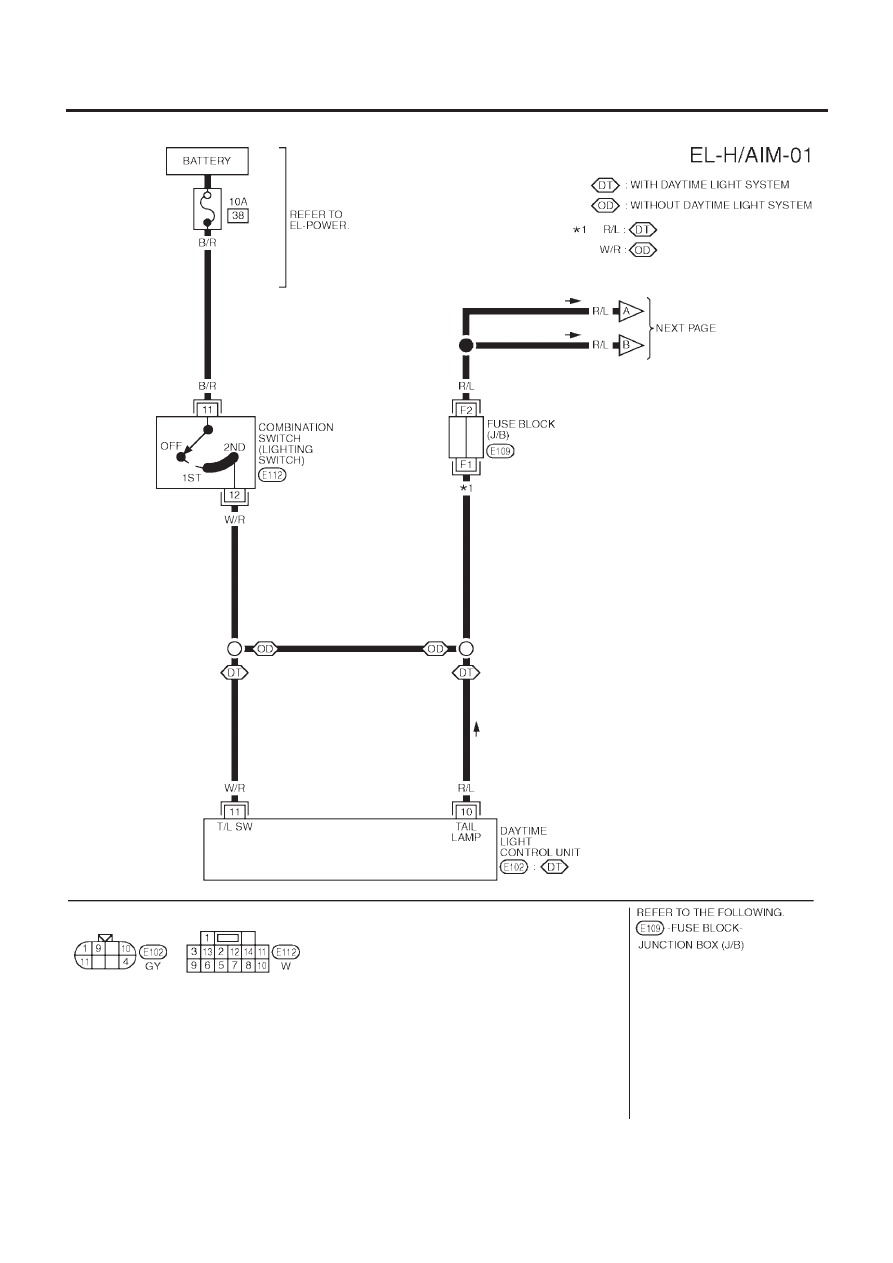

Wiring Diagram — H/AIM —

NLEL0424

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0424S01

YEL876B

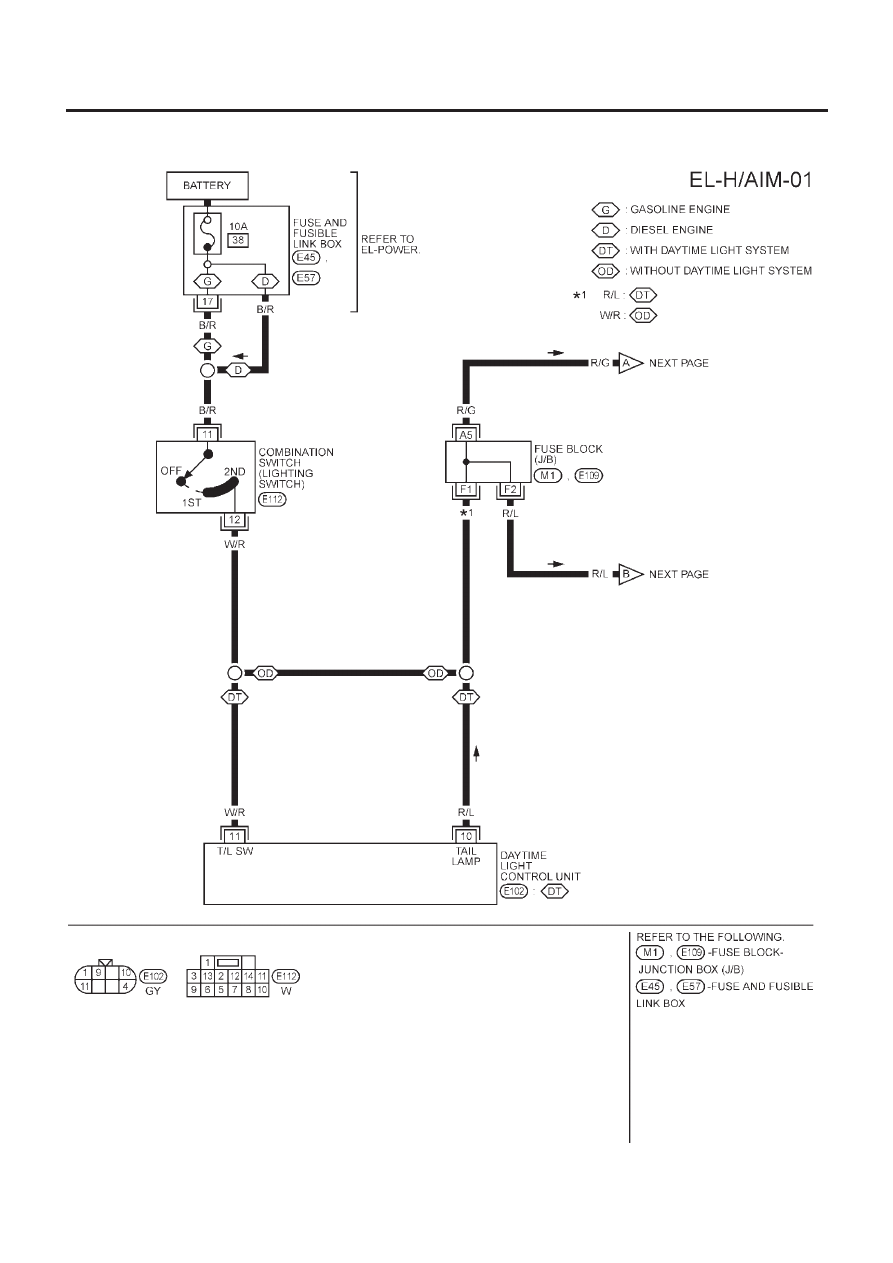

HEADLAMP — HEADLAMP AIMING CONTROL —

Wiring Diagram — H/AIM —

EL-83

YEL877B

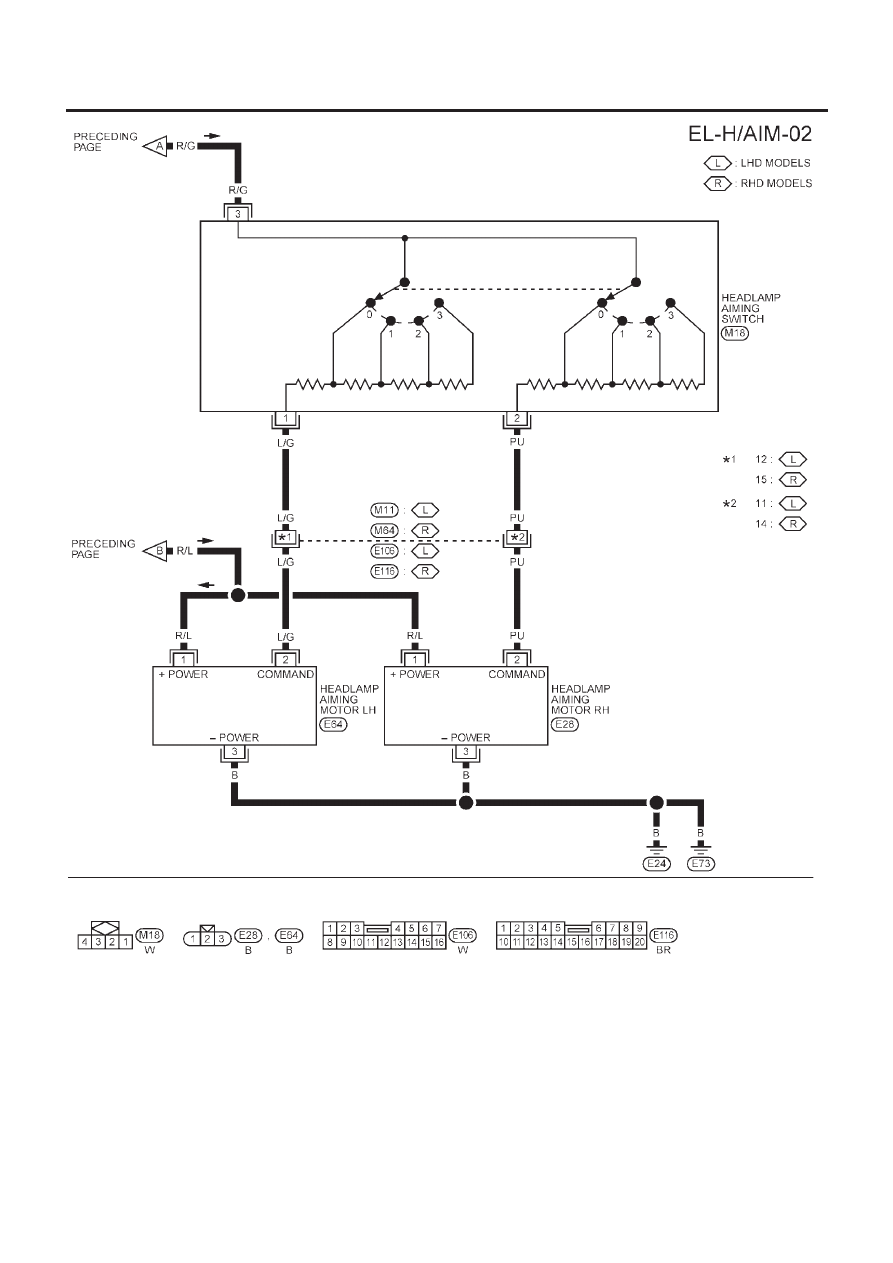

HEADLAMP — HEADLAMP AIMING CONTROL —

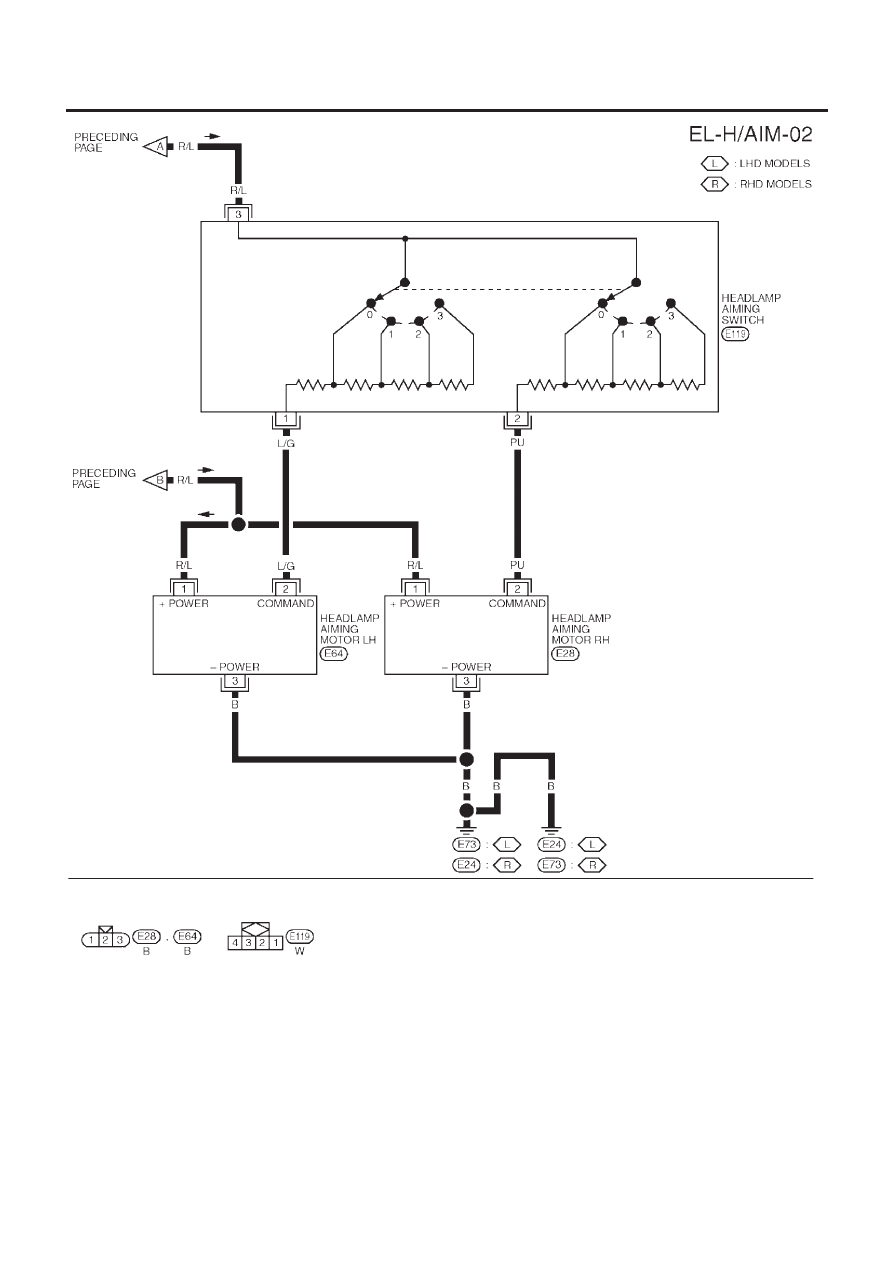

Wiring Diagram — H/AIM — (Cont’d)

EL-84

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0424S02

YEL403C

HEADLAMP — HEADLAMP AIMING CONTROL —

Wiring Diagram — H/AIM — (Cont’d)

EL-85

YEL404C

HEADLAMP — HEADLAMP AIMING CONTROL —

Wiring Diagram — H/AIM — (Cont’d)

EL-86

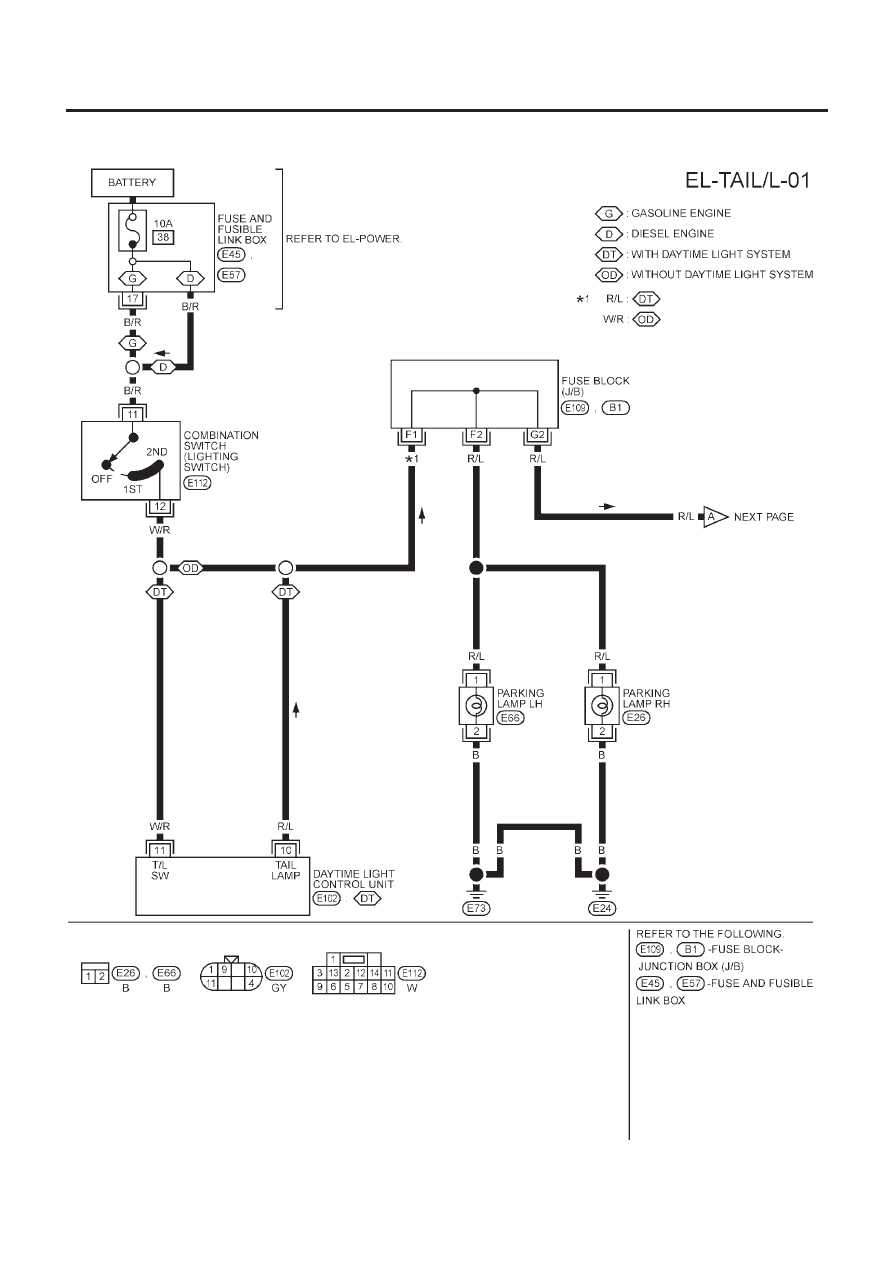

Wiring Diagram — TAIL/L —

NLEL0425

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0425S01

YEL878B

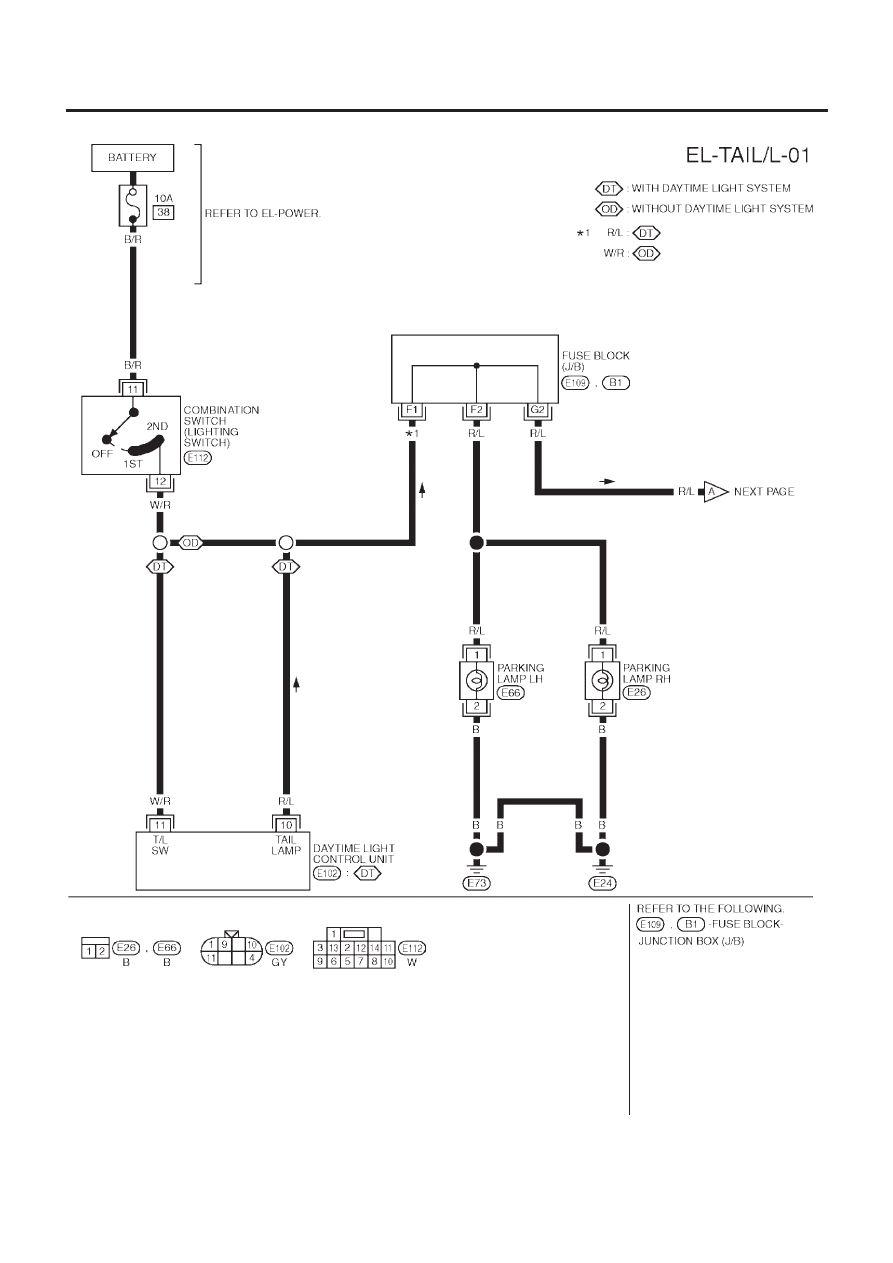

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L —

EL-87

YEL879B

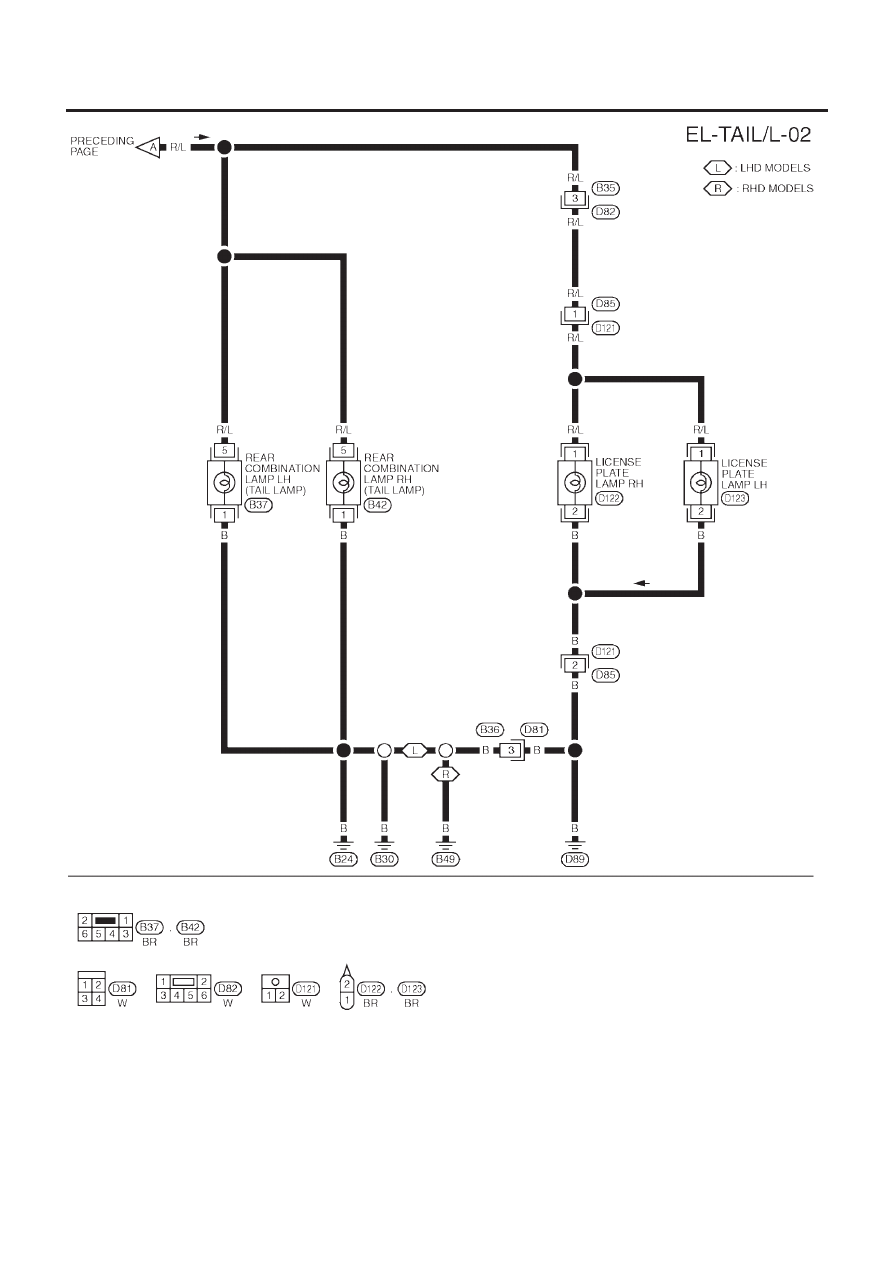

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L — (Cont’d)

EL-88

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0425S02

YEL405C

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L — (Cont’d)

EL-89

YEL879B

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L — (Cont’d)

EL-90

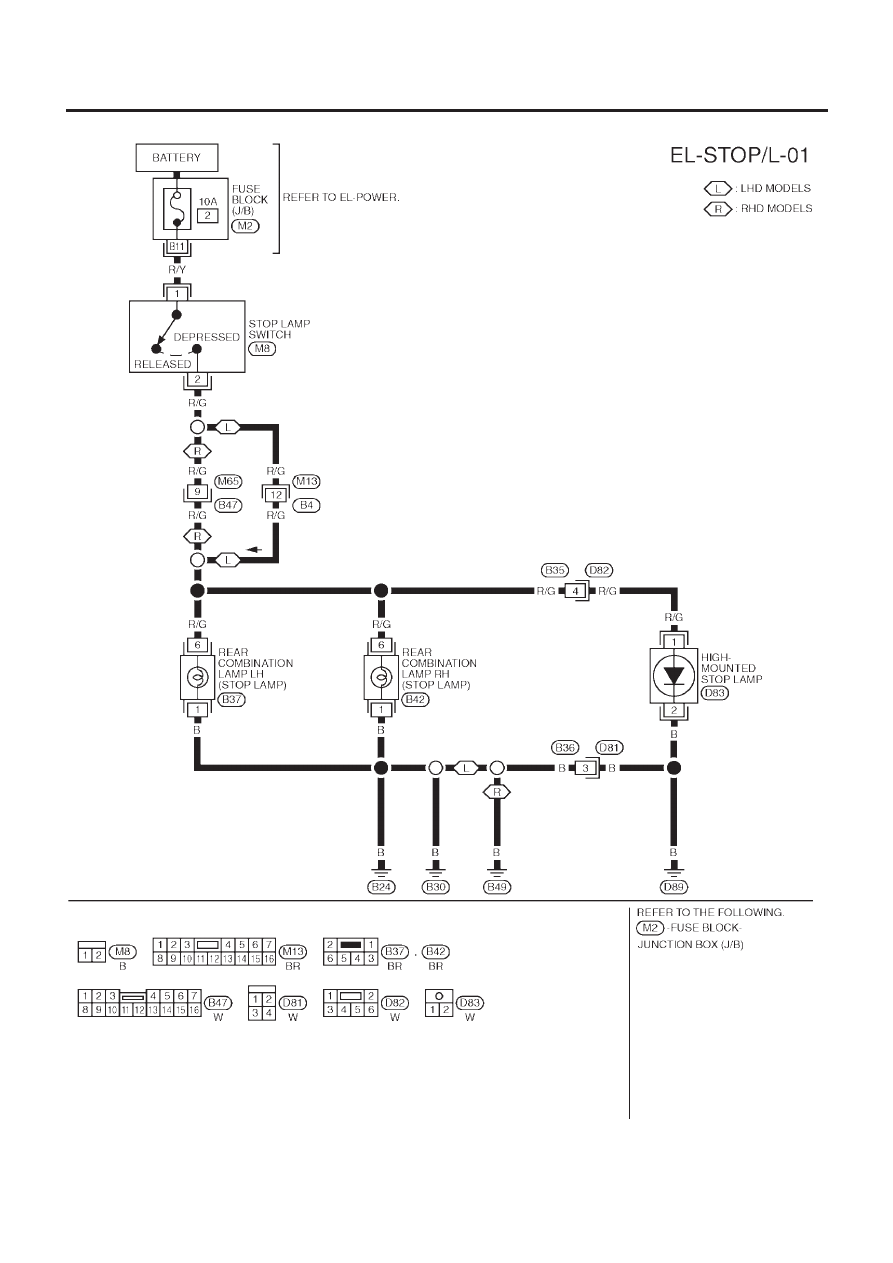

Wiring Diagram — STOP/L —

NLEL0426

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0426S01

YEL880B

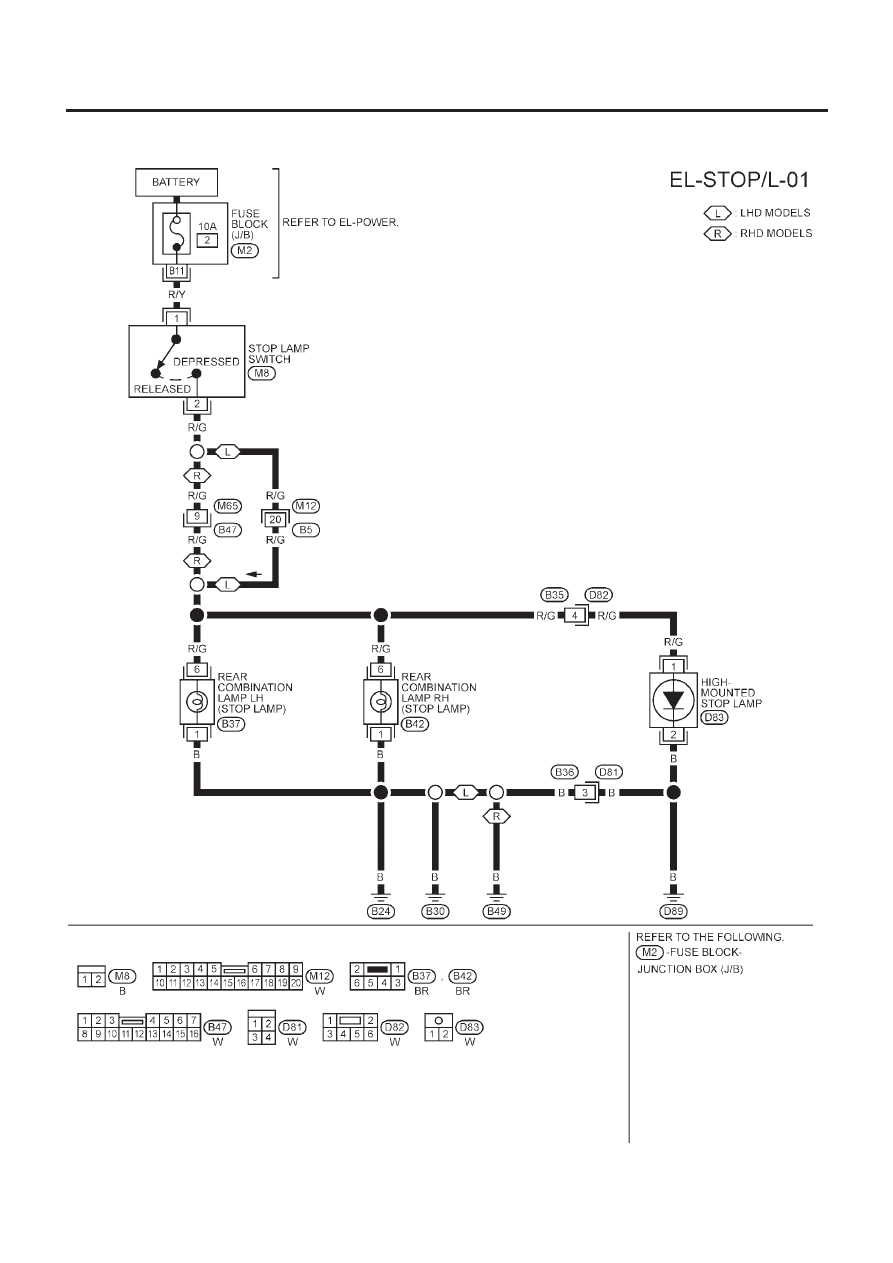

STOP LAMP

Wiring Diagram — STOP/L —

EL-91

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0426S02

YEL406C

STOP LAMP

Wiring Diagram — STOP/L — (Cont’d)

EL-92

Wiring Diagram — BACK/L —

NLEL0427

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0427S01

YEL881B

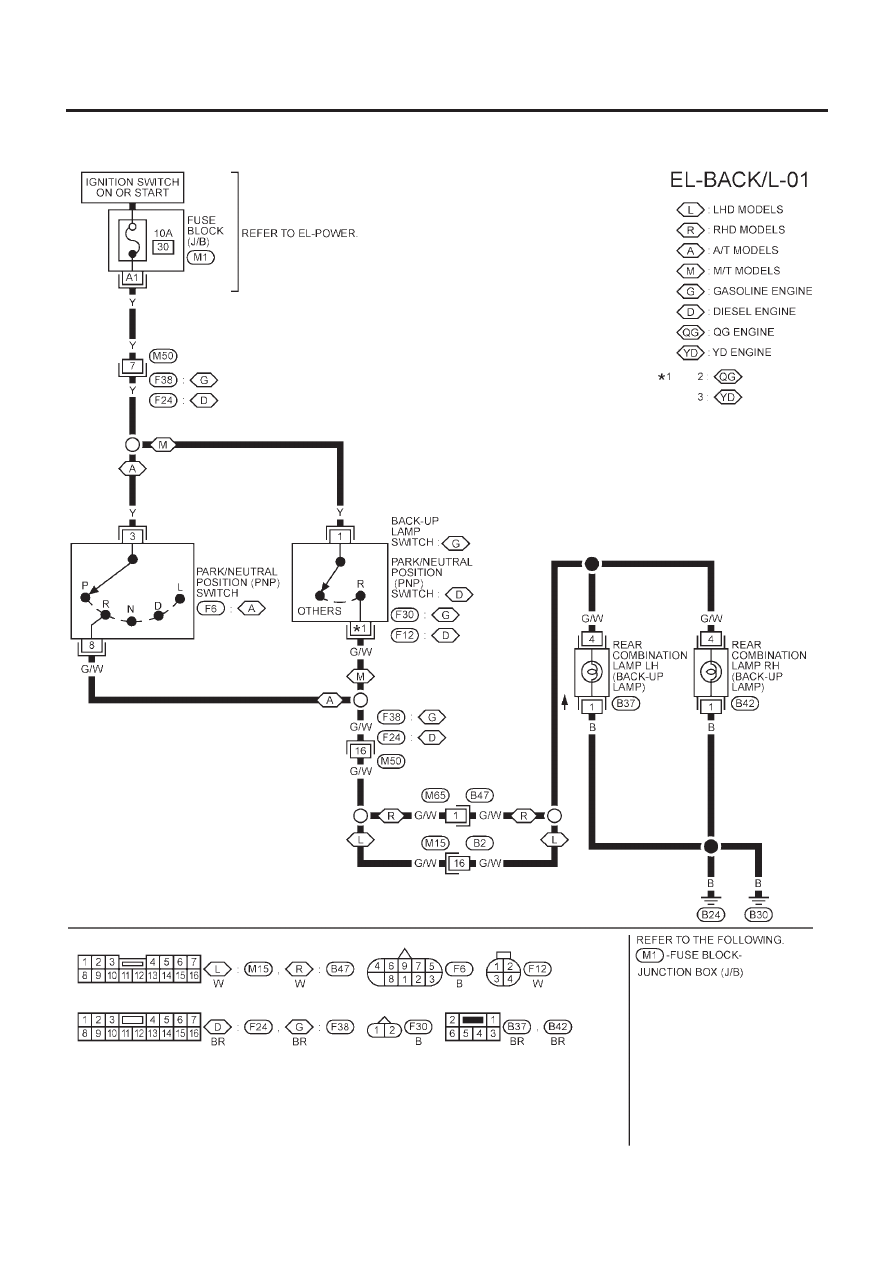

BACK-UP LAMP

Wiring Diagram — BACK/L —

EL-93

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0427S02

YEL407C

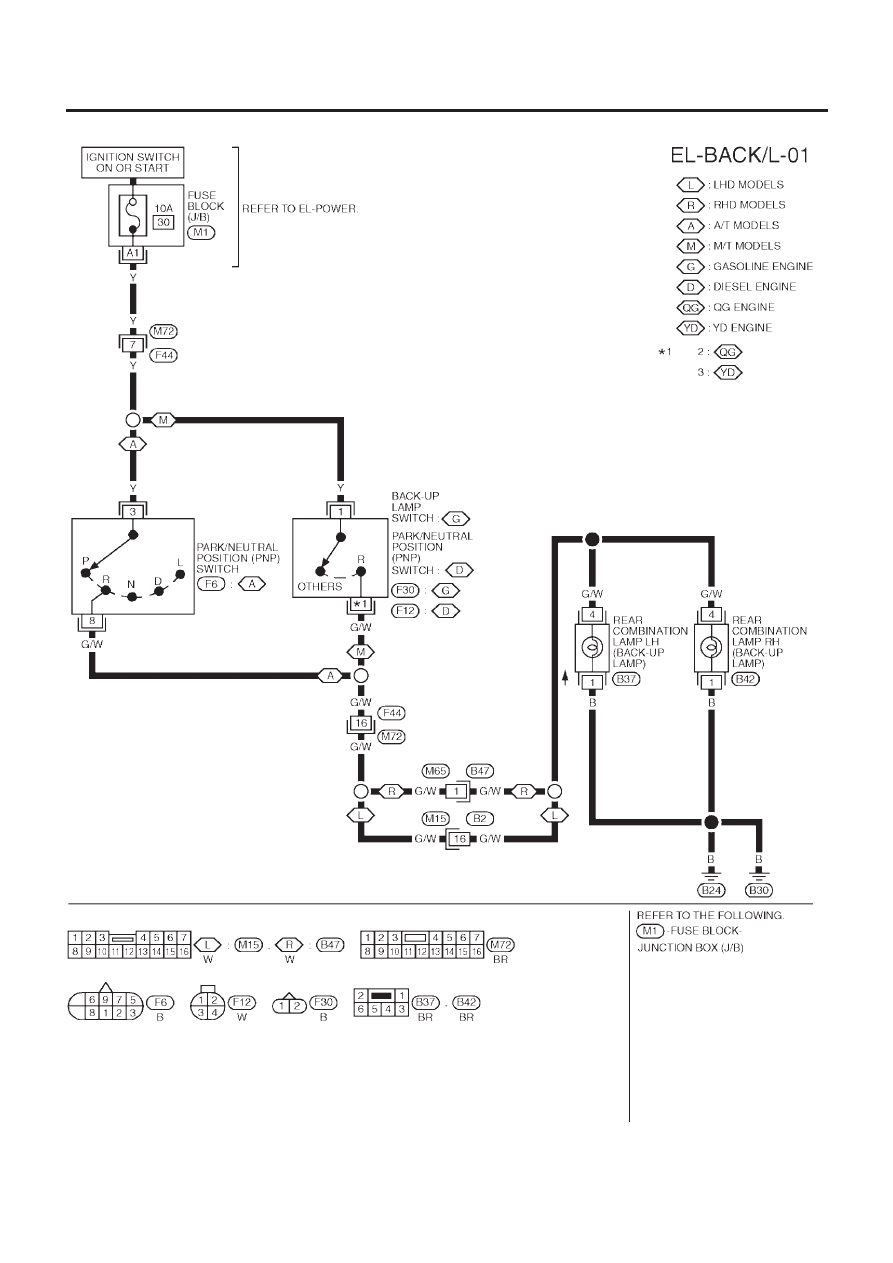

BACK-UP LAMP

Wiring Diagram — BACK/L — (Cont’d)

EL-94
