Nissan Almera Tino V10 (2001 year). Manual - part 110

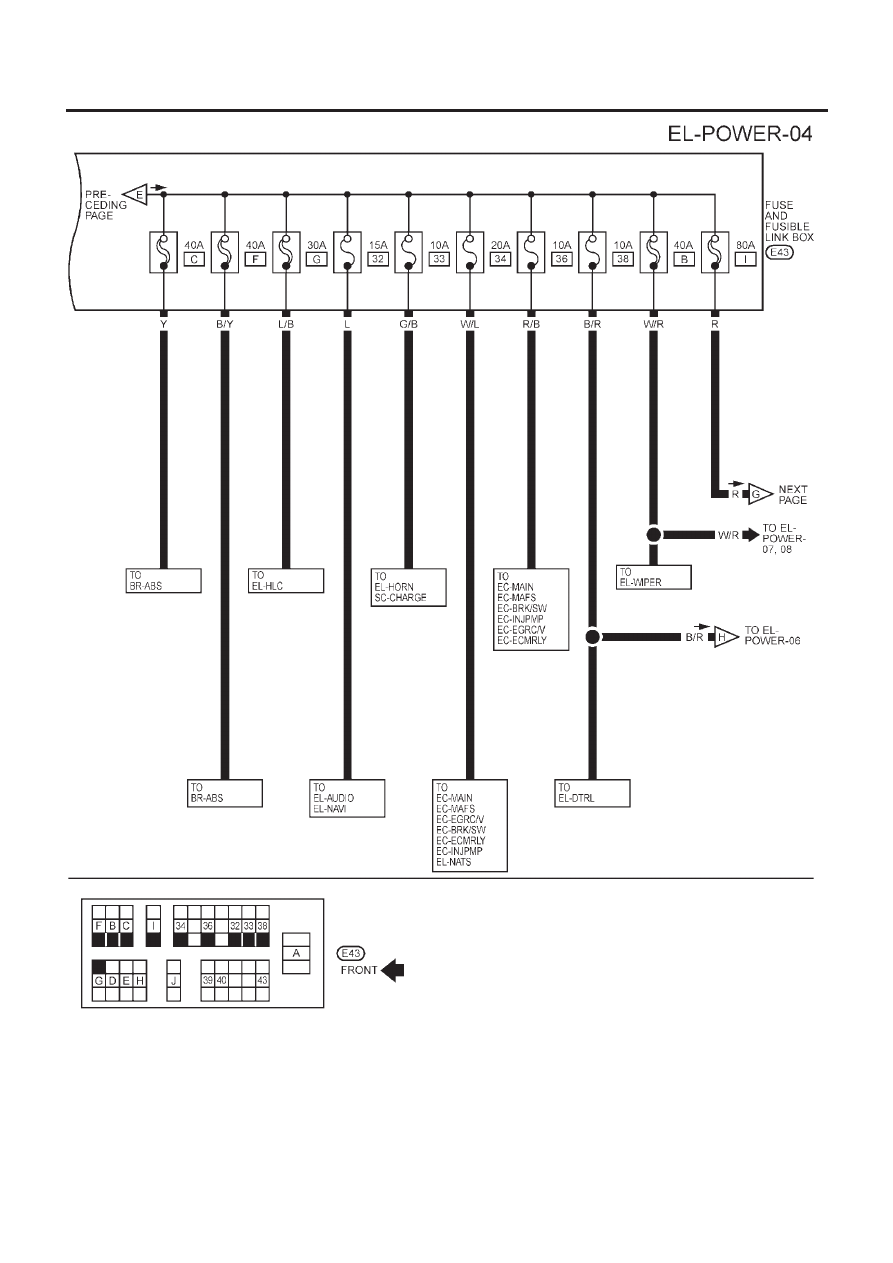

YEL863B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-15

YEL864B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-16

YEL865B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-17

YEL866B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-18

YEL867B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-19

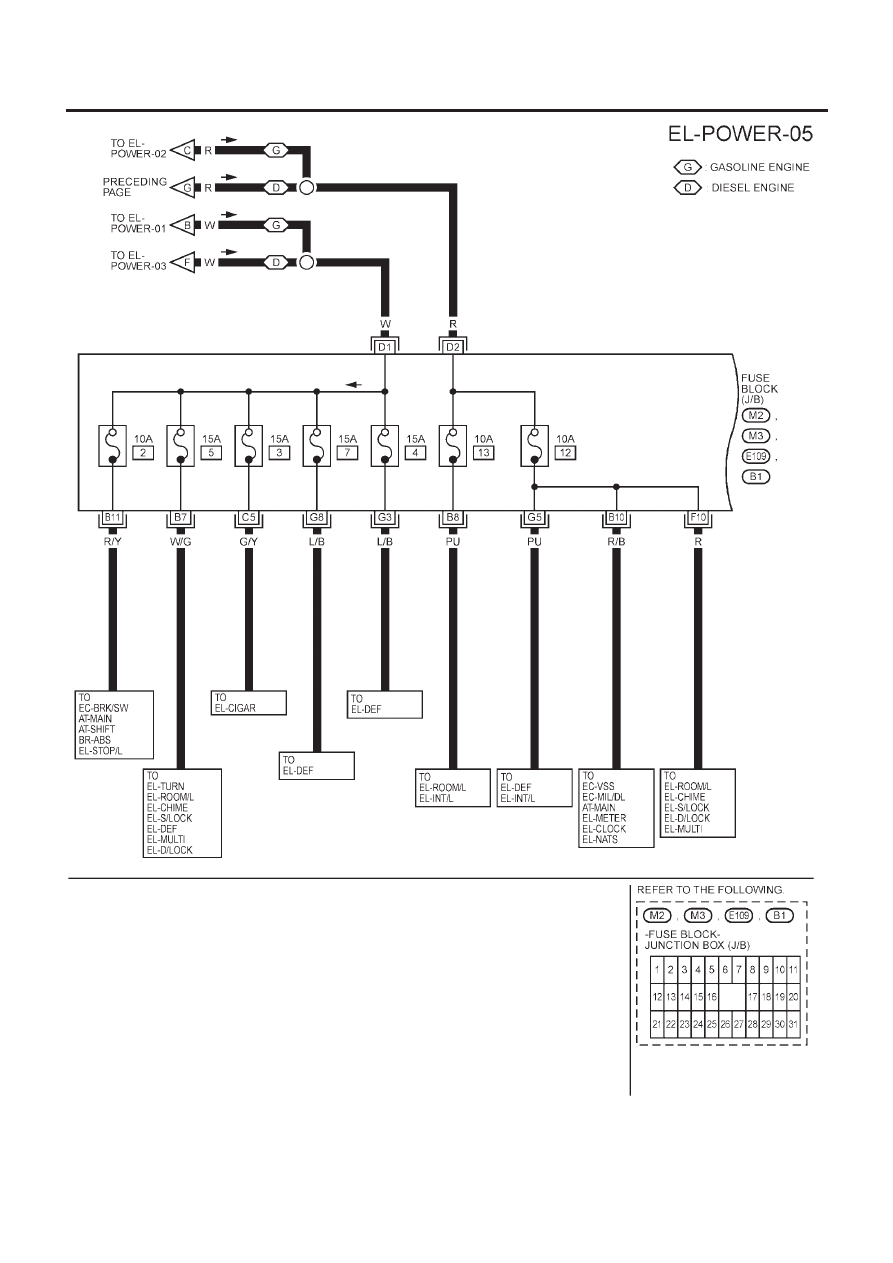

ACCESSORY POWER SUPPLY — IGNITION SWITCH IN “ACC” OR “ON”

NLEL0419S04

YEL868B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-20

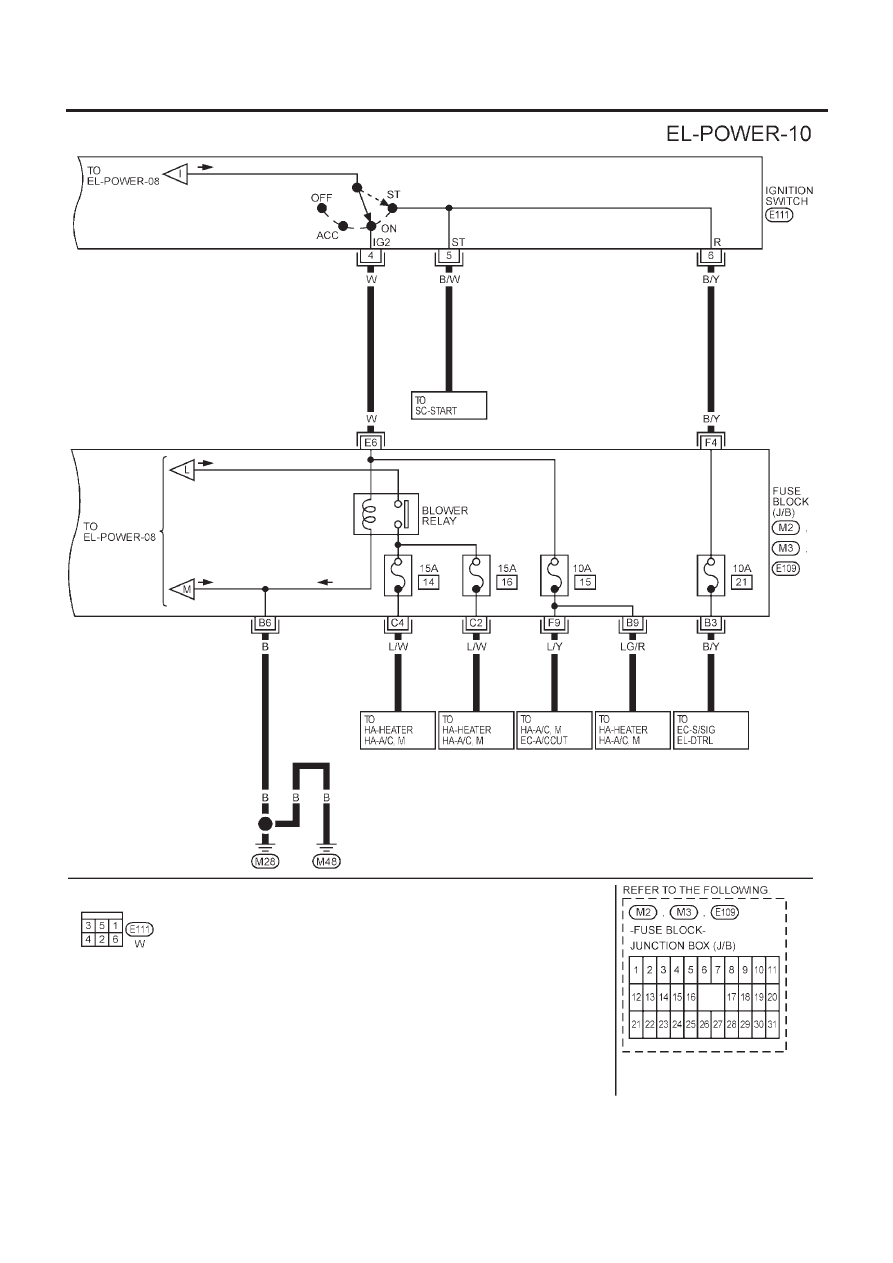

IGNITION POWER SUPPLY — IGNITION SW. IN “ON” AND/OR “START”

NLEL0419S05

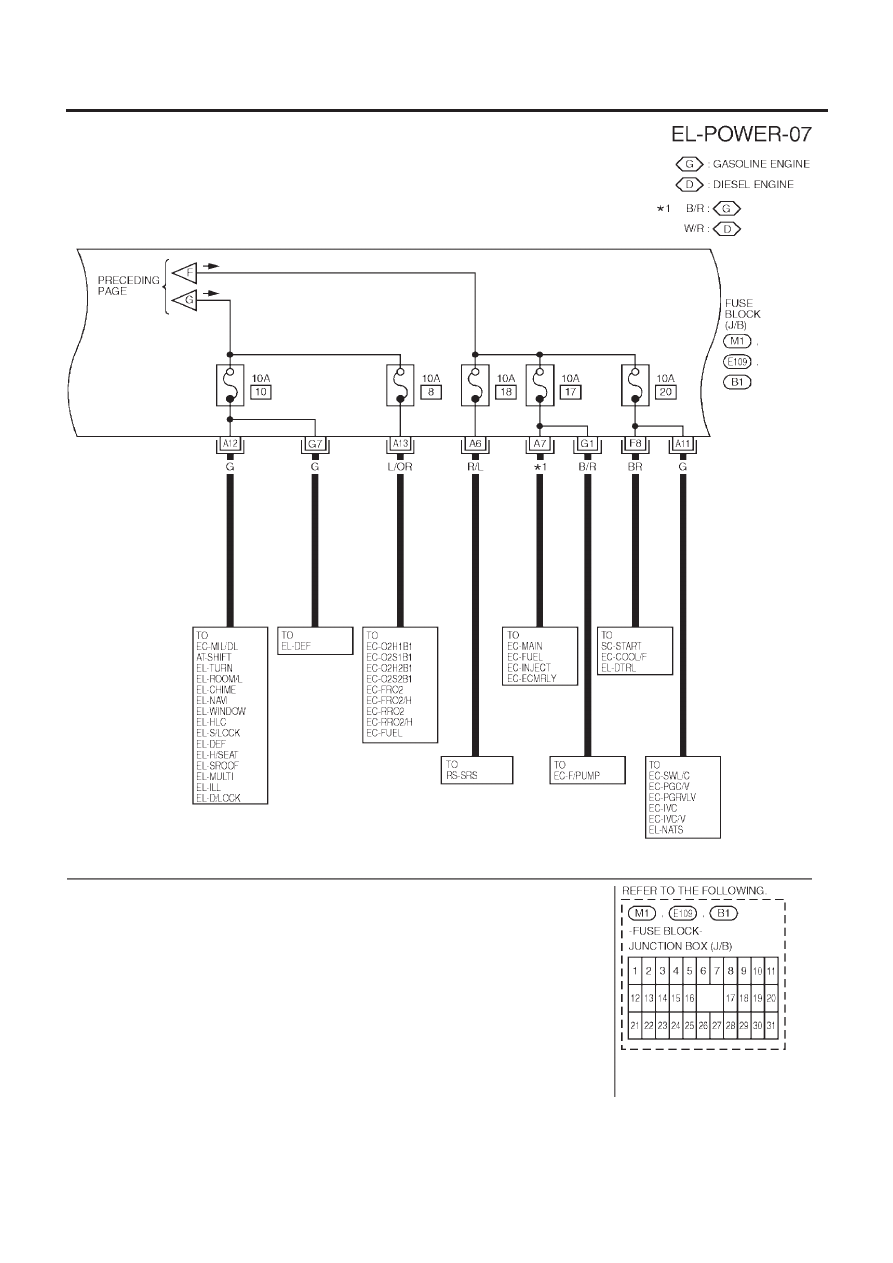

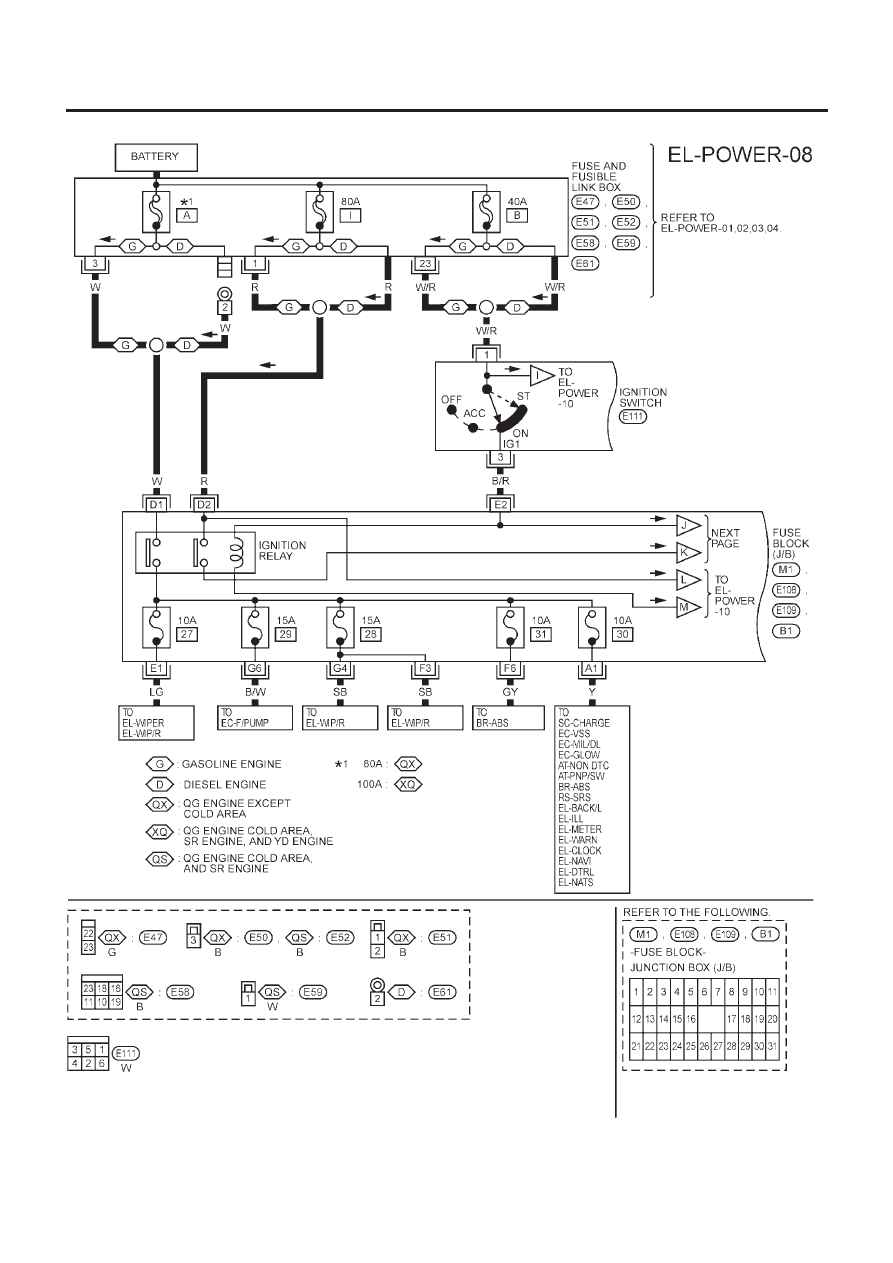

YEL869B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-21

YEL870B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-22

YEL871B

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E43) (Cont’d)

EL-23

Wiring Diagram — POWER — (Models with
fuse and fusible link box E90)

NLEL0527

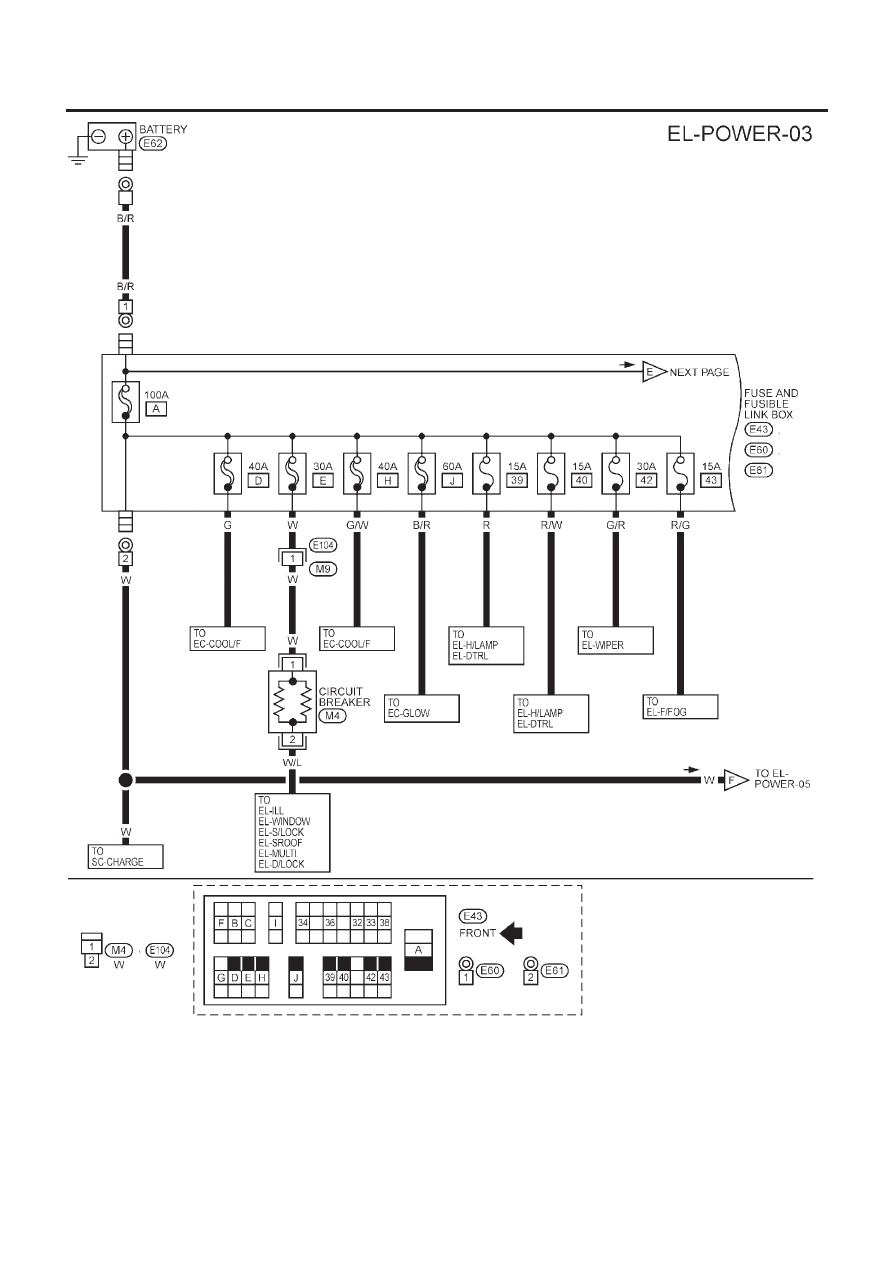

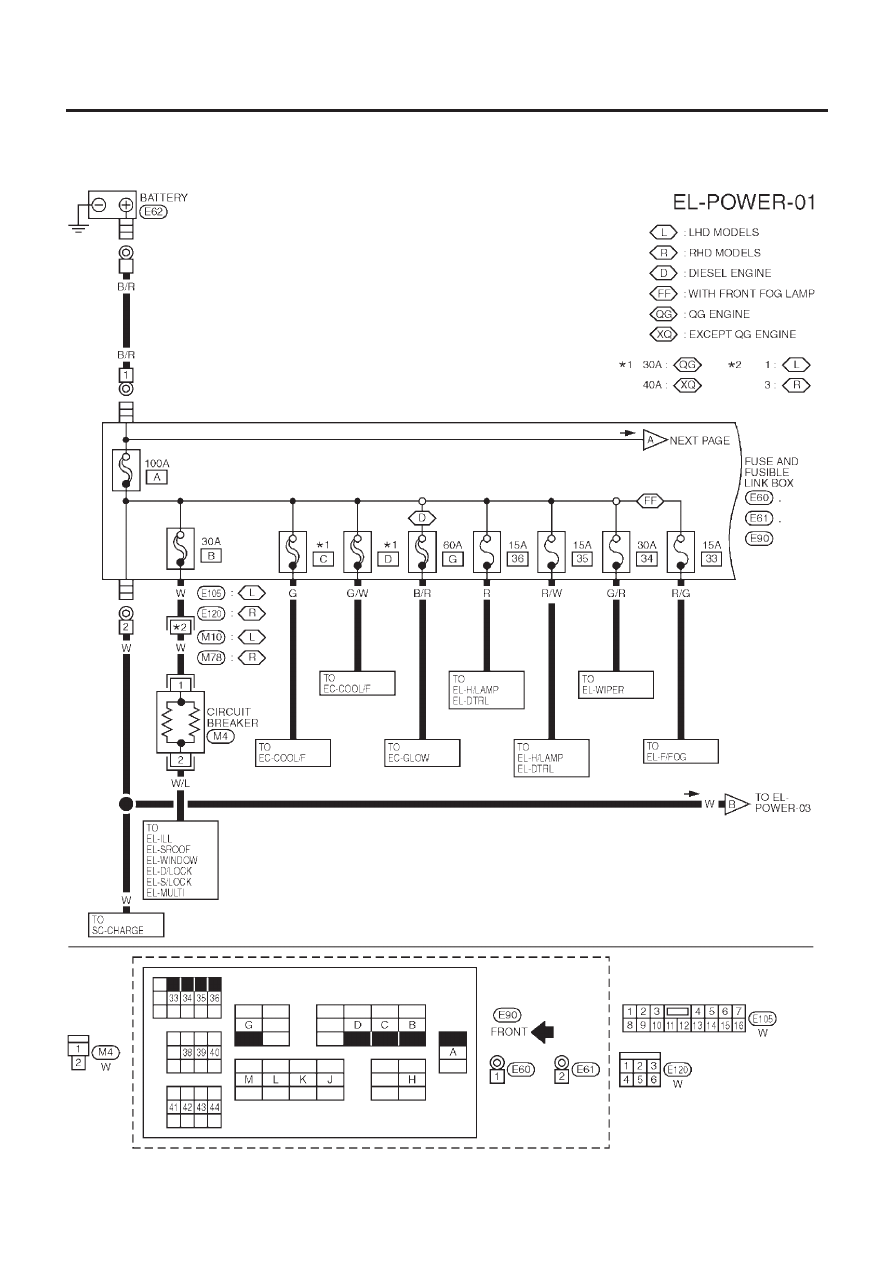

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NLEL0527S01

YEL392C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90)

EL-24

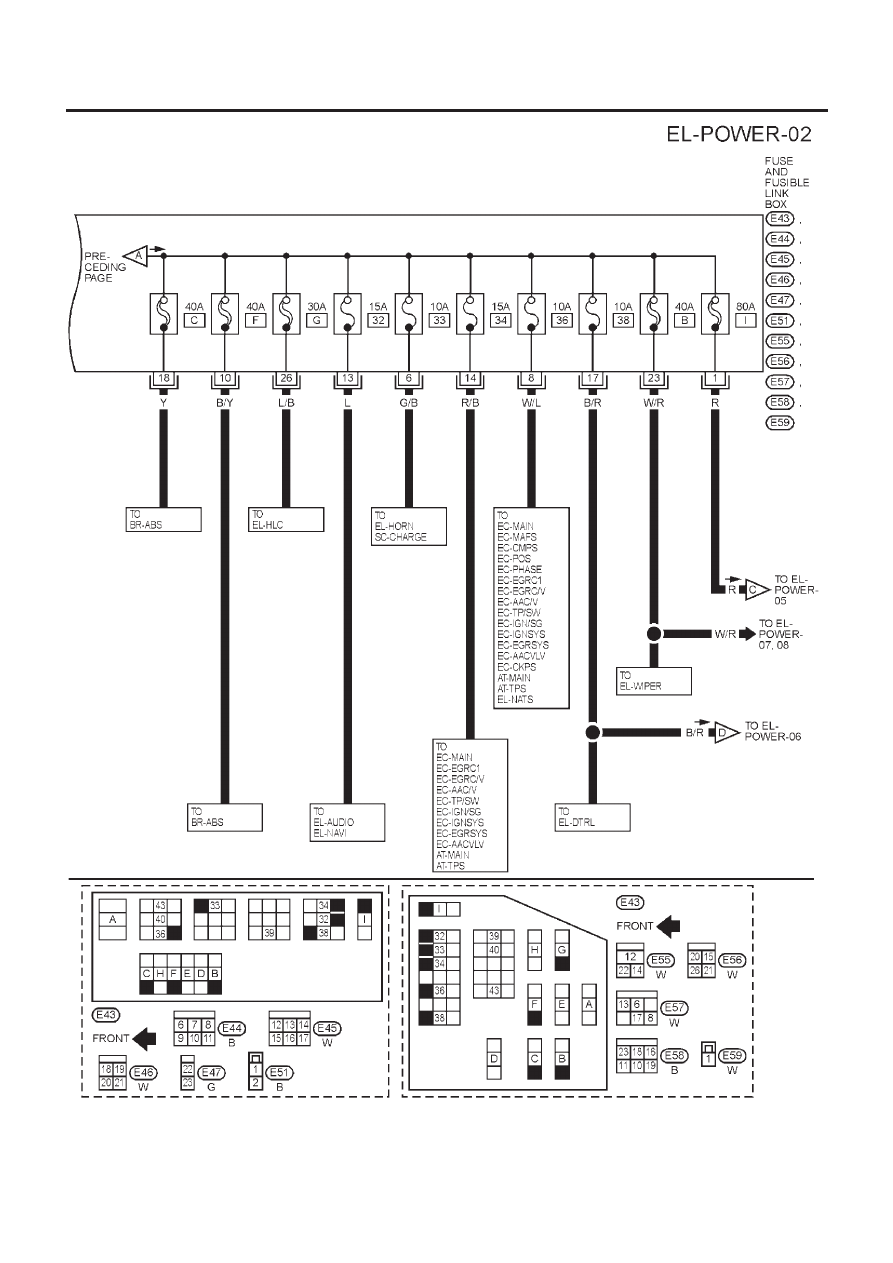

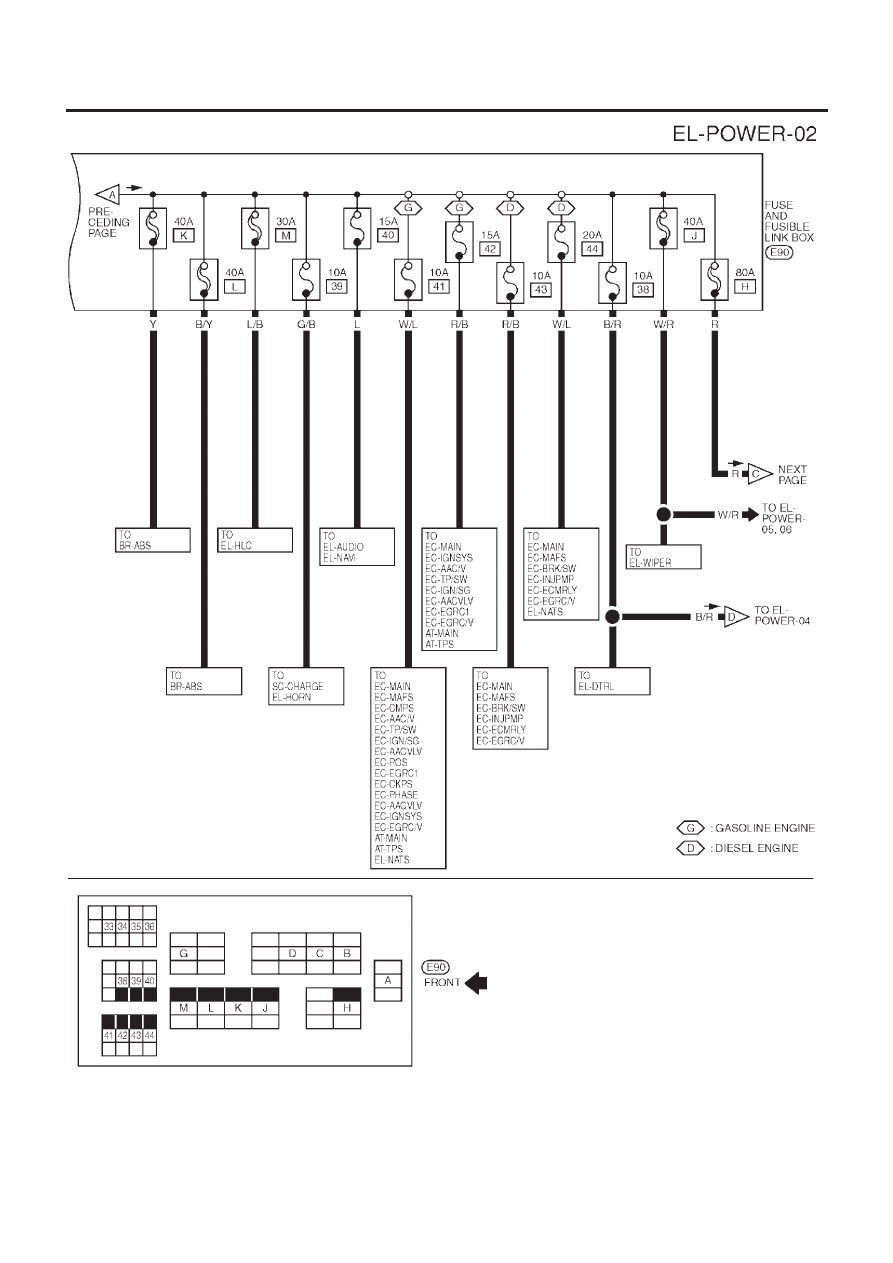

YEL393C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90) (Cont’d)

EL-25

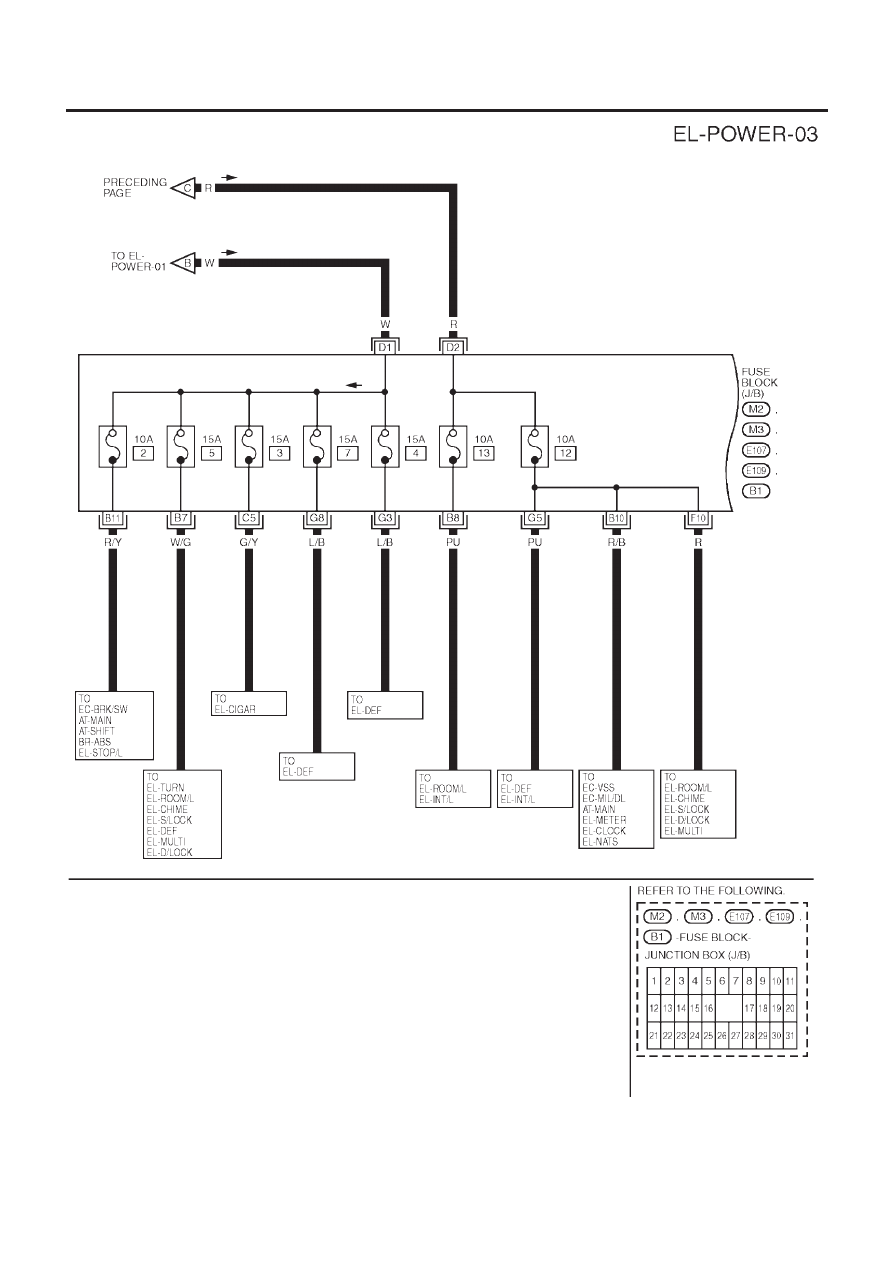

YEL394C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90) (Cont’d)

EL-26

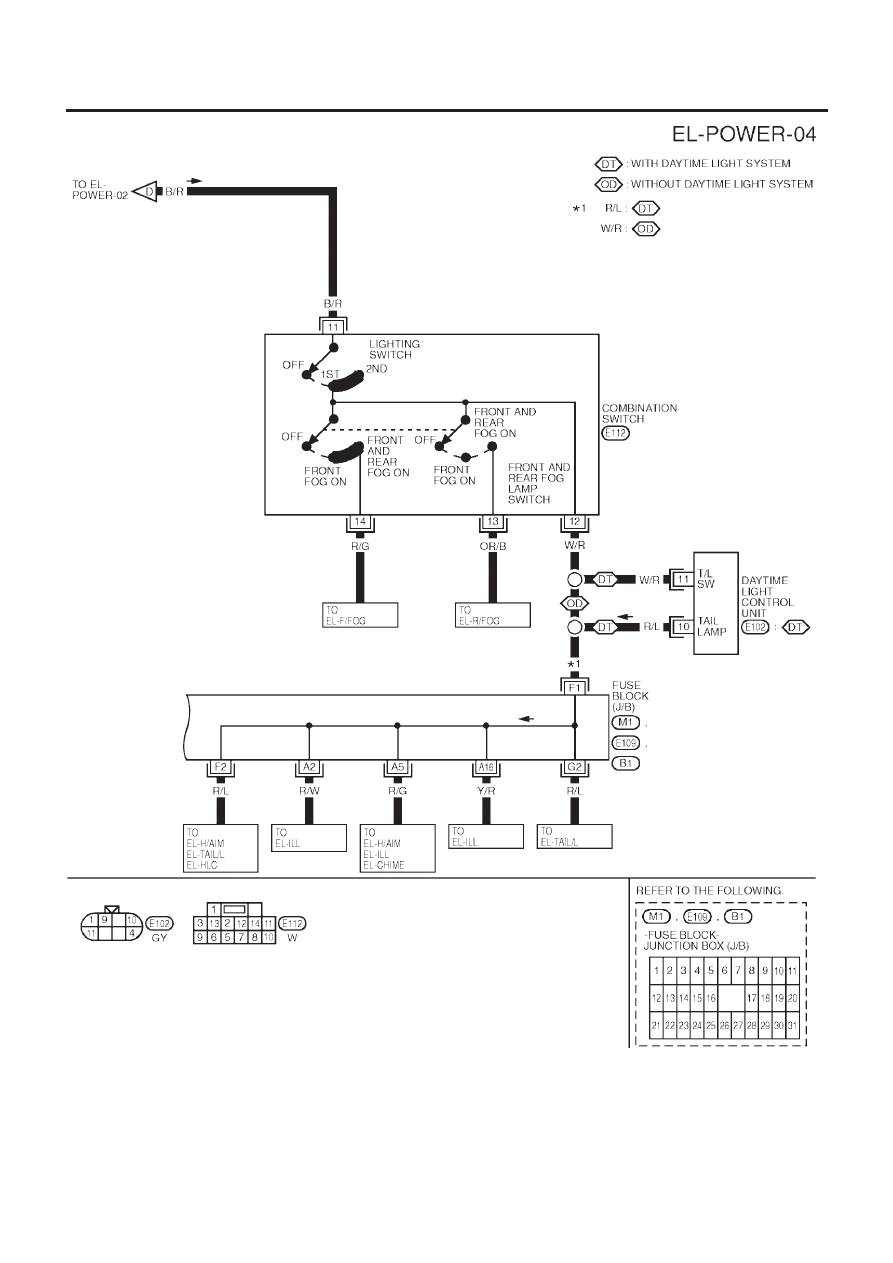

YEL395C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90) (Cont’d)

EL-27

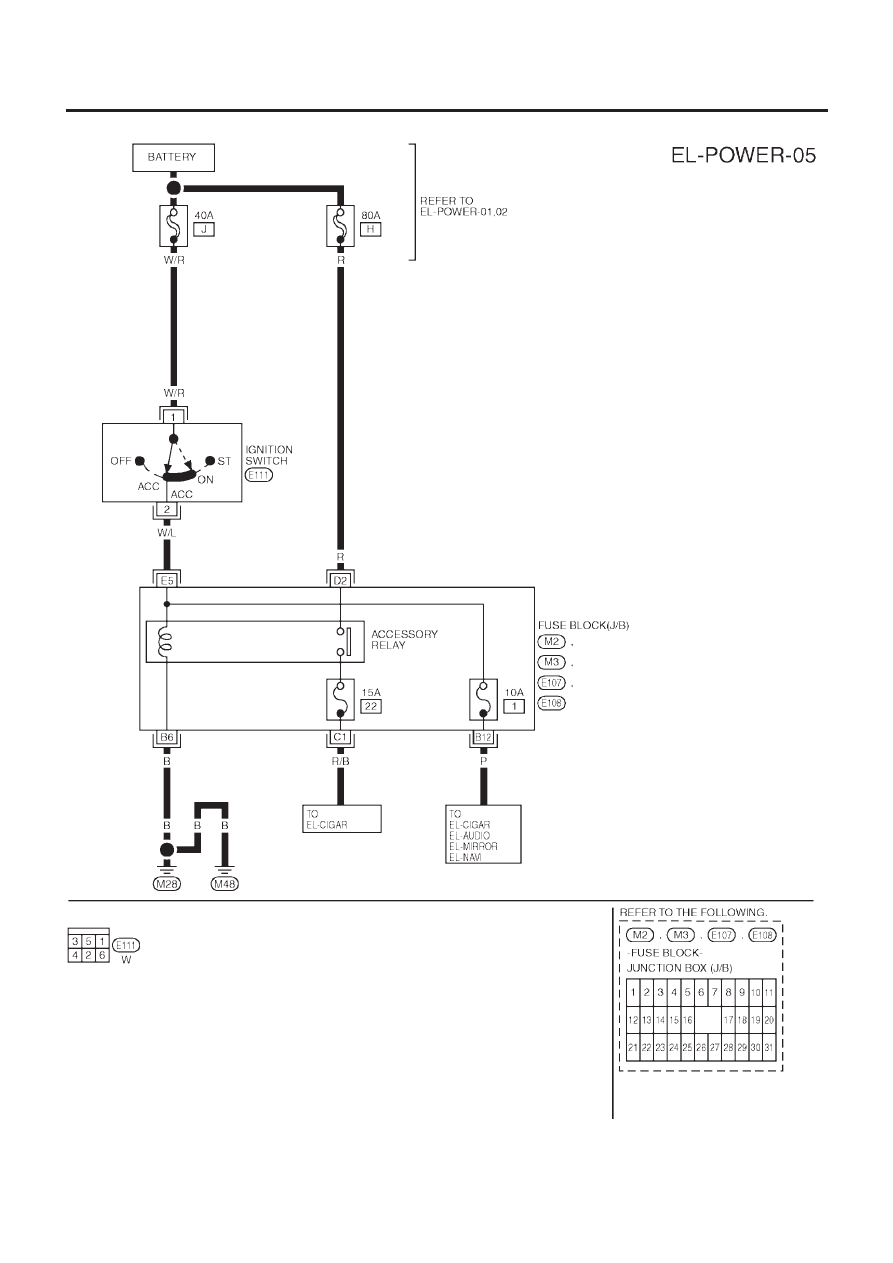

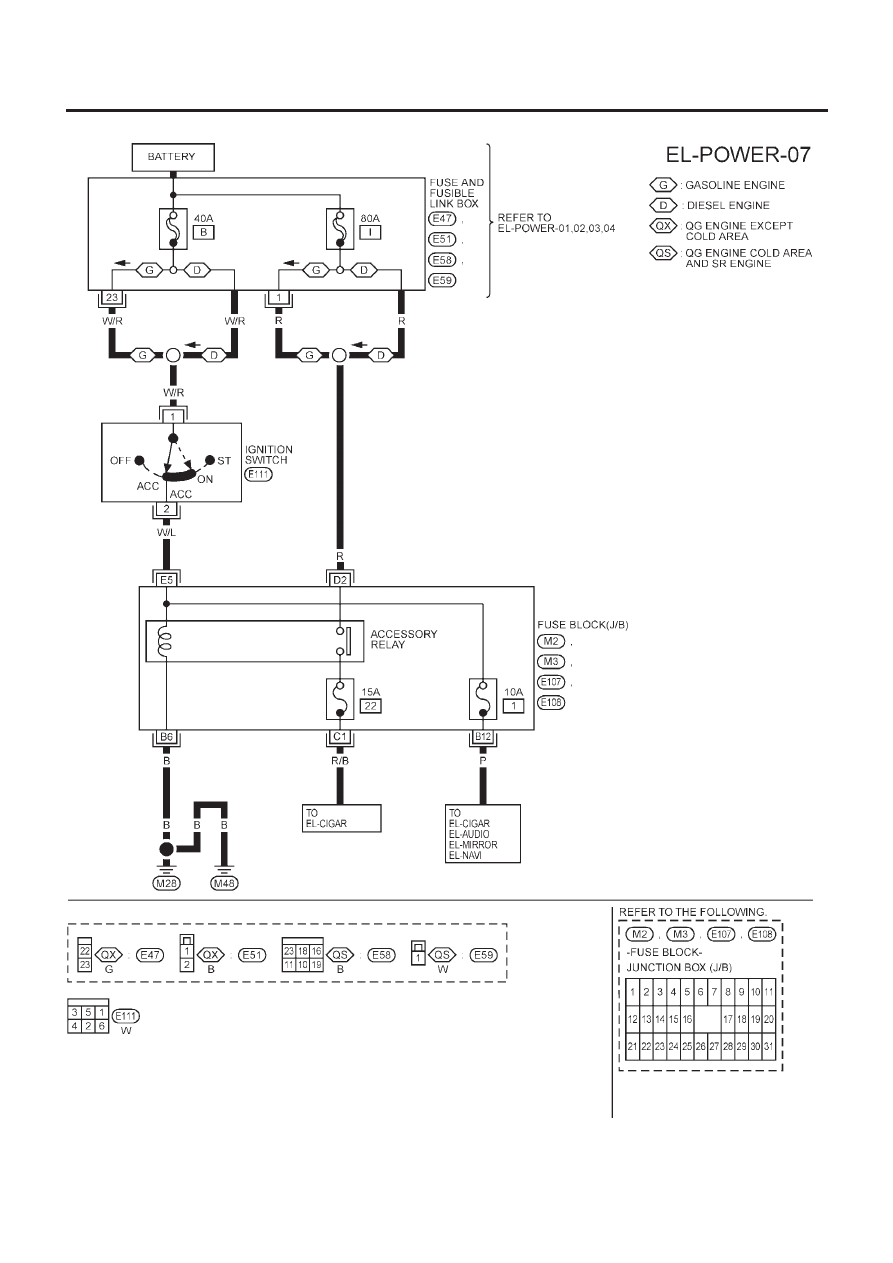

ACCESSORY POWER SUPPLY — IGNITION SWITCH IN “ACC” OR “ON”

NLEL0527S02

YEL396C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90) (Cont’d)

EL-28

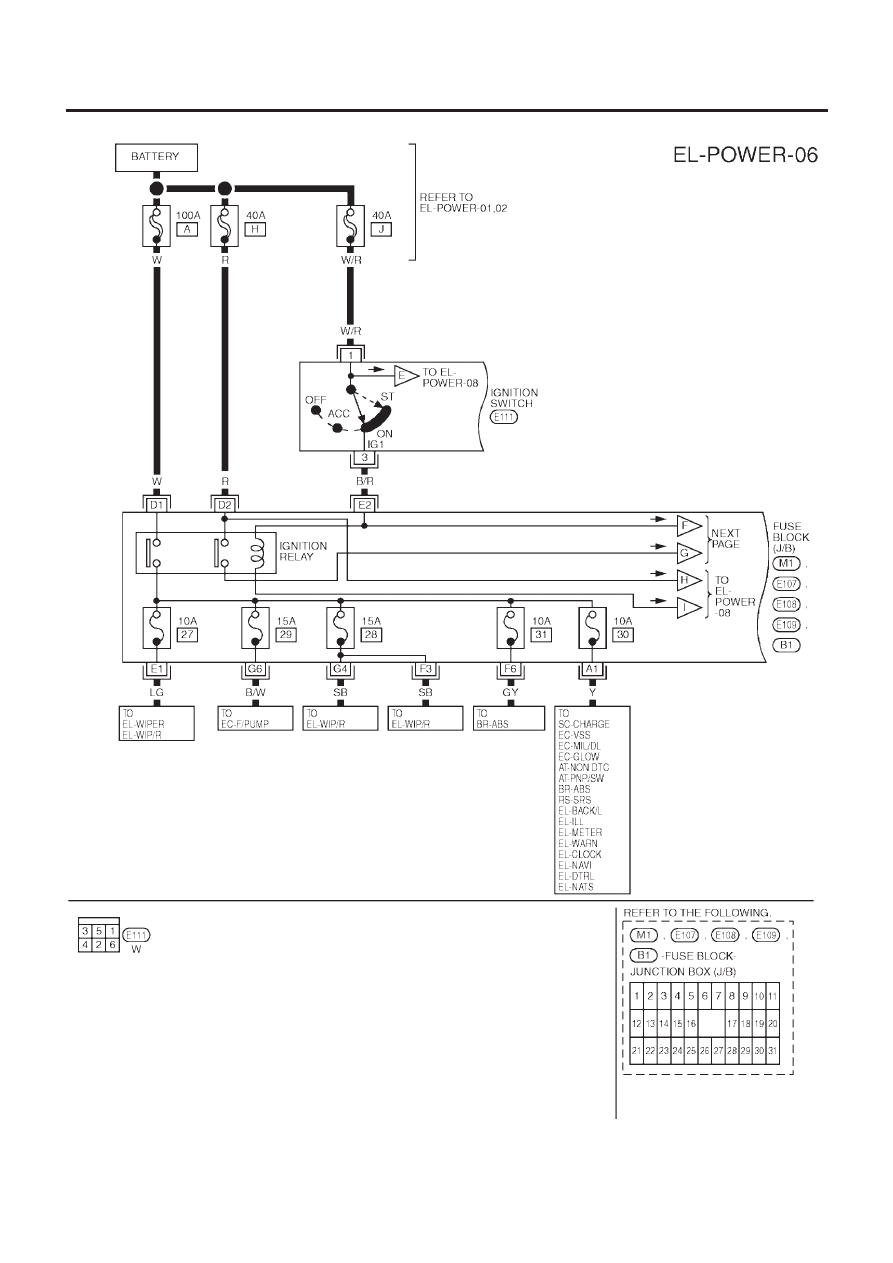

IGNITION POWER SUPPLY — IGNITION SW. IN “ON” AND/OR “START”

NLEL0527S03

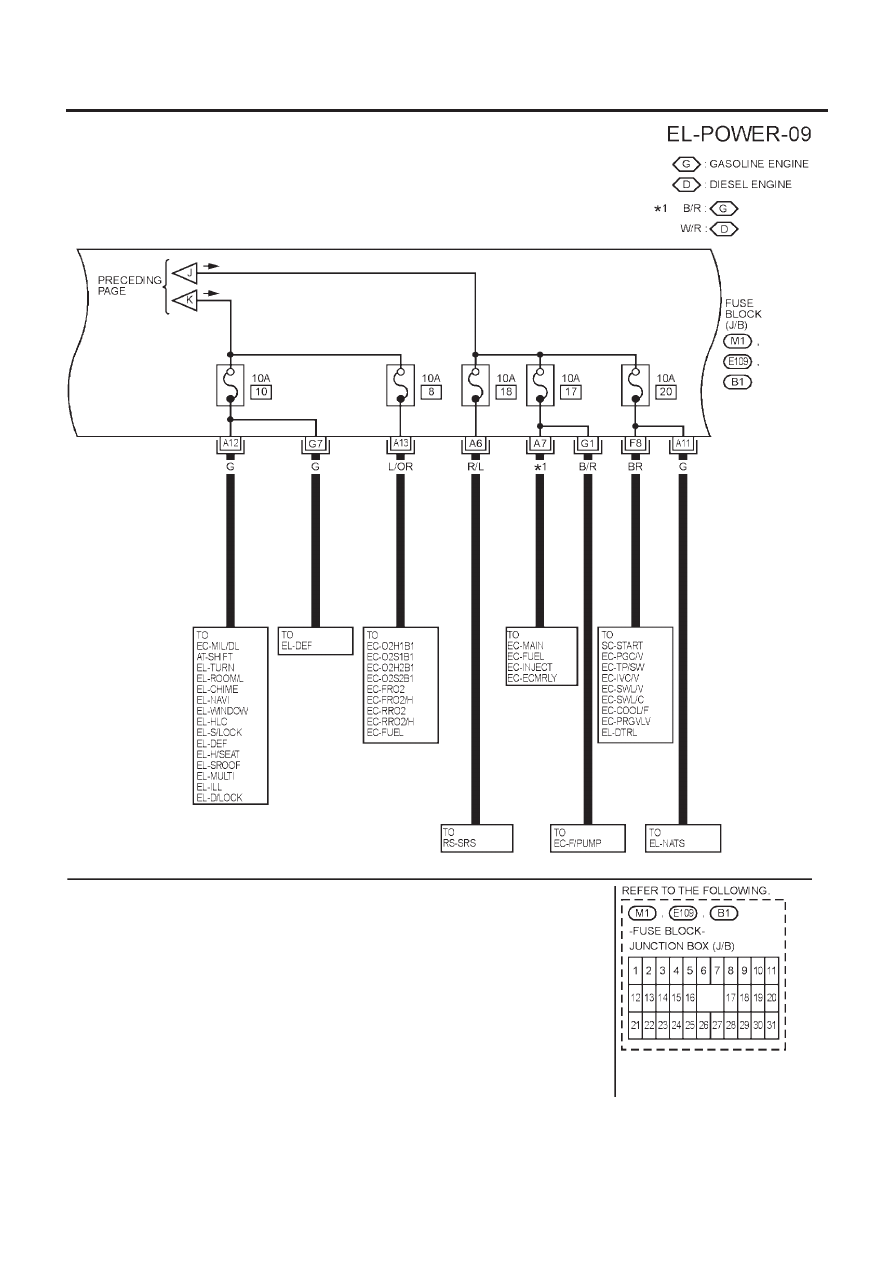

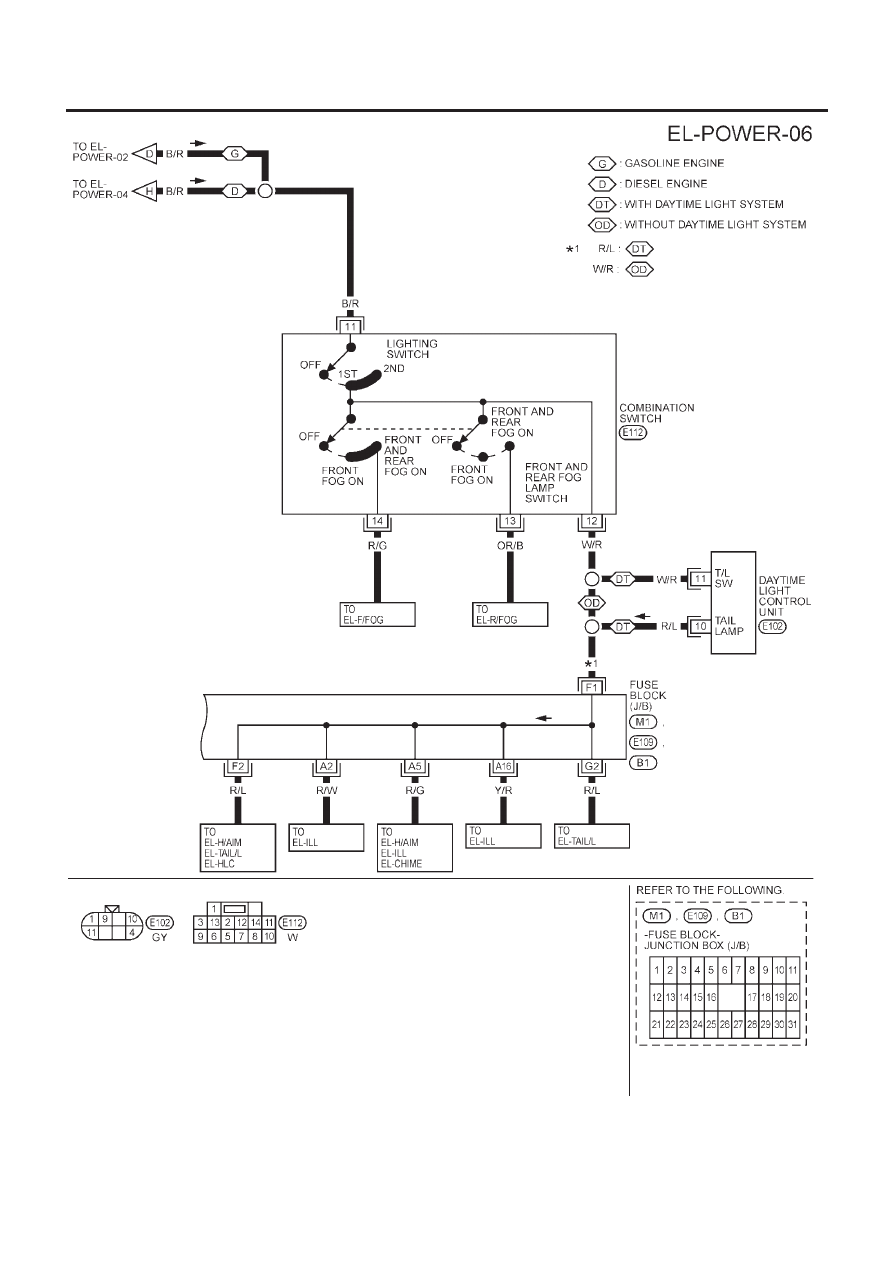

YEL397C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90) (Cont’d)

EL-29

YEL398C

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Models with fuse and fusible link box E90) (Cont’d)

EL-30
