Запчасти: 9334-3508180, 9334-08-3508180 Трос в сборе для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3508180, 9334-08-3508180 Трос в сборе для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3508180, 9334-08-3508180 Трос в сборе для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-3508179 Колодка
2 9674-3508180 Скоба
4 9674-3508183 Ковш
5 9334-08-3508182 Трос
5 9334-3508382 Трос
7 1/61008/11 Гайка М8
9 1/05166/70 Шайба пружинная 8
Запчасти: Установка штанги РТС (регулятор тормозных сил) для НефАЗа-9334-10 (11, 13, 16, 17)

Установка штанги РТС (регулятор тормозных сил) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Установка штанги РТС (регулятор тормозных сил) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 9334-08-3533210СБ Установка штанги РТС
- 9509-3533210СБ Установка штанги РТС
- 96741-3533210-30СБ Установка штанги РТС
- 96742-3533210-30СБ Установка штанги РТС
- 96742-3533210СБ Установка штанги РТС
- 9693-3533210-01СБ Установка штанги РТС
- 9693-3533210СБ Установка штанги РТС
1 9334-08-3533200 Штанга РТС
1 9509-3533200 Штанга
1 96741-3533200-30 Штанга РТС
1 96742-3533200 Штанга РТС
1 96742-3533200-30 Штанга РТС
1 9693-3533200 Штанга
1 9693-3533200-01 Штанга РТС
3 96742-3533213 Стойка
4 96742-3533214 Компенсатор
8 1/21647/11 Гайка
9 1/05168/70 Шайба пружинная 8
11 1/59716/31 Болт М10х1,25-6gх90
12 1/26443/01 Шайба плоская 10х35
Запчасти: 9334-3700010, 9334-01-3700010 Установка электрооборудования для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3700010, 9334-01-3700010 Установка электрооборудования для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3700010, 9334-01-3700010 Установка электрооборудования для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 9334-0000010-00 Прицеп в сборе
- 9334-0000010-01 Прицеп в сборе
- 9334-0000010-02 Прицеп в сборе
- 9334-0000010-03 Прицеп в сборе
- 9334-0000010-04 Прицеп в сборе
- 9334-0000010-05 Прицеп в сборе
- 9334-0000010-10 Прицеп в сборе
- 9334-0000010-11 Прицеп в сборе
- 9334-0000010-13 Прицеп в сборе
- 9334-0000010-16 Прицеп в сборе
- 9334-0000010-17 Прицеп в сборе
- 9334-0000011-00 Прицеп в сборе
- 9334-0000011-01 Прицеп в сборе
- 9334-01-3700010 Монтаж электрооборудования
- 9334-01-3700010 Э4 Схема электрическая соединений
- 9334-3700010 Монтаж электрооборудования
- 9334-3700010 Э4 Схема электрическая соединений
1 9334-3716010 Установка задних фонарей
2 9334-01-3724020 Жгут основной
2 9334-3724020 Жгут
3 9334-3724029 Пучок проводов задних фонарей
5 9334-01-3724098 Пучок проводов боковых габаритных фонарей
5 9334-3724098 Пучок проводов боковых габаритных фонарей
6 9334-3724060 Пучок проводов передних подфарников
7 9334-3724031 Провод к контурному фонарю
10 9334-3724095 Перемычка «массы»
11 9334-3724102 Перемычка "массы"
23 9334-3700188 Кронштейн левый
24 9334-3700189 Кронштейн правый
26 96742-3731016 Накладка
27 96742-3717028 Накладка
31 42112-3724193 Скоба
32 853937 Скоба
33 9334-3700029 Хомут
37 1/32801/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45
38 1/03898/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М5-6gх20
39 1/58962/11 Гайка М6-6Н
40 1/58964/11 Гайка М5-6Н
41 1/61008/11 Гайка М8
43 1/05164/70 Шайба пружинная 6
44 1/11954/70 Шайба пружинная 5
45 1/05166/70 Шайба пружинная 8
46 1/26444/01 Шайба 6х15х1
47 1/06154/71 Шайба зубчатая 6,1
49 1/09022/21 Болт М6-6gх16
55 4573725596 Световозвращатель ФП 315 ТУ 37.003.079-80
56 431.3731010 Фонарь боковой габаритный
57 4573722223 Фонарь передний 16.3712
58 361.3731 Фонарь контурный передний 361.3731
59 381.3731 Фонарь контурный задний 381.3731
60 4573732105 Розетка штепсельная ПС 325-100
61 4573732183 Розетка ПС 326-100
Запчасти: 9334-3700010 ЭЧ Схема электрическая соединений для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3700010 ЭЧ Схема электрическая соединений для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3700010 ЭЧ Схема электрическая соединений для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72
- Е13, Е14 Фонарь контурный задний 381.3831
- Е17, Е20 Фонарь задний ФШЗЗ-АБ
- Е18, Е19 Фонарь номерного знака ФП134-Б
- Е21 Фонарь заднего хода 135Г
- Е22 Фонарь задний противотуманный 241.3716
- Е3-Е8, Е11,Е12 Фонарь боковой габаритный 431.3731010
- Е9, Е10 Фонарь задний ФП133-АБ
- КС Колодки соединительные
- Х1 Вилка ПС325
- Х1 Вилка ПС325
- Х2 Вилка ПС326
- Х3 Розетка переносной лампы ПС400
9334-01-3700010 ЭЧ Схема электрическая соединений для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-01-3700010 ЭЧ Схема электрическая соединений для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-01-3700010 ЭЧ Схема электрическая соединений для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Е1,Е2 Фонарь передний 16.3712 ГОСТ 6964-72
- Е11, Е12 Фонарь номерного знака ФП134-Б
- Е13, Е14 Фонарь контурный задний 381.3831
- Е17, Е20 Фонарь задний ФШЗЗ-АБ
- Е18, Е19 Фонарь номерного знака ФП134-Б
- Е21 Фонарь заднего хода 135Г
- Е22 Фонарь задний противотуманный 241.3716
- Е3-Е10, Е15,Е16 Фонарь боковой габаритный 431.3731010
- КС Колодки соединительные
- Х1 Вилка ПС325
- Х1 Вилка ПС325
- Х2 Вилка ПС326
- Х3 Розетка переносной лампы ПС400

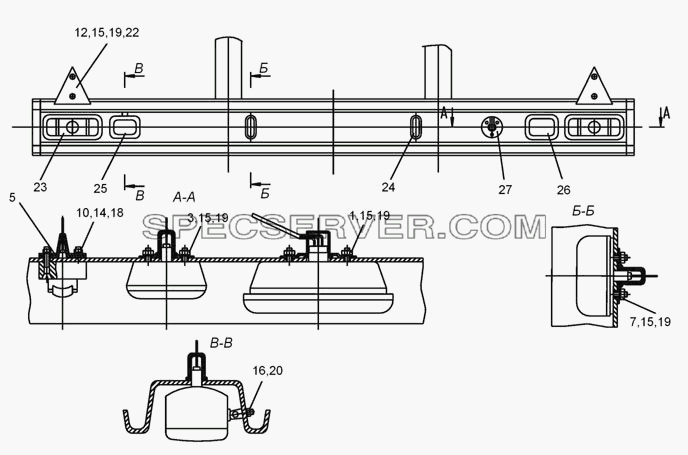

9334-3716010 Установка задних фонарей для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3716010 Установка задних фонарей для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3716010 Установка задних фонарей для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 5511-3716021 Накладка
3 96741-3716036 Накладка
5 9674-3716016 Кольцо нажимное розетки двухполюсной
7 9674-3716015 Накладка
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
12 1/32742/01 Винт М5
14 1/58964/11 Гайка М5-6Н
15 1/58962/11 Гайка М6-6Н
16 1/61008/11 Гайка М8
18 1/11954/70 Шайба пружинная 5
19 1/05164/70 Шайба пружинная 6
20 1/05166/70 Шайба пружинная 8
22 4573735129 Световозвращатель ФП-401Б ТУ 37.003.079-80
23 4573725468 Фонарь задний ФП133-АБ ТУ 37.003.675-78
24 4573726077 Фонарь номерного знака ФП 134-Б ТУ37.003.675-78
25 4573720258 Задний противотуманный фонарь 241.3716 ТУ 37.003.1104-82
26 4573321202 Фонарь заднего хода 211.3711 ТУ 37.003.675-82
27 4573732044 Розетка ПС 400 ТУ37.003.228-78
