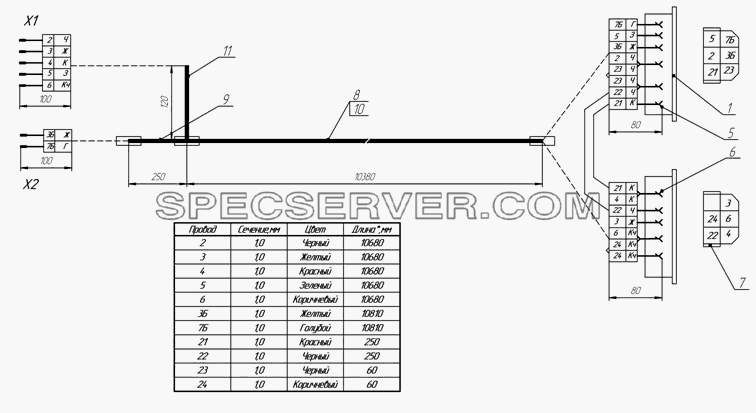

Запчасти: 9334-3724020 Жгут основной для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3724020 Жгут основной для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3724020 Жгут основной для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Вазелин
- Лента
- 305 ТВ-40,4 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82 L=15мм
1 5320-3724056 Чехол защитный 5320-3724056
5 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
6 4573738009 Гнездо 03-6,3-13 ОСТ 37.003.032-88
7 4573739009 Колодка гнездовая 02-6,3-06 ОСТ 37.003.032-88
8 ПГВА-1,0 Провод ПГВА-1,0 ТУ 16.К17-021-94 допускается применение ПГВА15 ТУ16К17-021-94
9 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
10 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
11 ТГА-СП-16 ТГА-СП-16 L=(1.615±0.005)м (внутренний d12 мм)

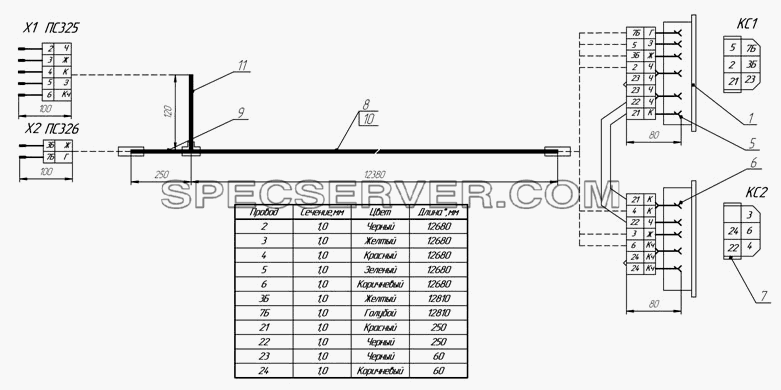

Запчасти: 9334-01-3724020 Жгут основной для НефАЗа-9334-10 (11, 13, 16, 17)

9334-01-3724020 Жгут основной для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-01-3724020 Жгут основной для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Вазелин
- 305 ТВ-40,4 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82 L=15мм
- ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
1 5320-3724056 Чехол защитный 5320-3724056
5 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
6 4573738009 Гнездо 03-6,3-13 ОСТ 37.003.032-88
7 4573739009 Колодка гнездовая 02-6,3-06 ОСТ 37.003.032-88
8 ПГВА-1,0 Провод ПГВА-1,0 ТУ 16.К17-021-94 допускается применение ПГВА15 ТУ16К17-021-94
9 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
10 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
11 ТГА-СП-16 ТГА-СП-16 L=(1.615±0.005)м (внутренний d12 мм)
Запчасти: 9334-3724029, 9334-01-3724029 Пучок проводов задний для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3724029, 9334-01-3724029 Пучок проводов задний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3724029, 9334-01-3724029 Пучок проводов задний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Вазелин
- Лента
- 305 ТВ-40,4 Трубка 305 ТВ-40,4, белая, высшего сорта ГОСТ 19034-82 L=15мм
- 9334-01-3724029 Пучок проводов задних фонарей
- 9334-01-3724029СБ Пучок проводов задних фонарей
- 9334-3724029 Пучок проводов задних фонарей
- 9334-3724029СБ Пучок проводов задних фонарей
1 5320-3716017 Чехол защитный
2 5320-3723111 Чехол защитный
3 5320-3724057 Чехол защитный
5 5320-3724059 Штырь 03-6,3-12
6 4573738004 Штырь 03-6,3-12 ОСТ 37.003.032-88
8 4573738006 Гнездо 02-6,3-12 ОСТ 37.003.032-88
9 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
14 4573739007 Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88
15 4573739011 Колодка штыревая 02-6,3-06
16 ПГВА-1,0 Провод ПГВА-1,0 ТУ 16.К17-021-94 допускается применение ПГВА15 ТУ16К17-021-94
16 ПГВА-1,0 Провод ПГВА-1,0 ТУ 16.К17-021-94 допускается применение ПГВА15 ТУ16К17-021-94
17 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
18 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
19 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
23 ТГА-СП-9 ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм)
24 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
25 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
26 ТГА-СП-16 ТГА-СП-16 L=(1.615±0.005)м (внутренний d12 мм)
27 ТГА-СП-20 ТГА-СП-20 L=(1.150±0.005)м (внутренний d16 мм)
27 ТГА-СП-20 ТГА-СП-20 L=(1.150±0.005)м (внутренний d16 мм)
Запчасти: 9334-3724031 Провод к контурному фонарю для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3724031 Провод к контурному фонарю для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3724031 Провод к контурному фонарю для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
-
- 305 ТВ-40,4, Трубка
- ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
1 96742-3731021 Чехол контурного фонаря
3 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
4 4573738552 Наконечник ф 4,2 ОСТ 37.003.040-81
6 4573739001 Колодка гнездовая 02-6,3-01 ОСТ 37.003.032-88
7 ПГВА-1,0 Провод ПГВА-1,0 ТУ 16.К17-021-94 допускается применение ПГВА15 ТУ16К17-021-94
8 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04

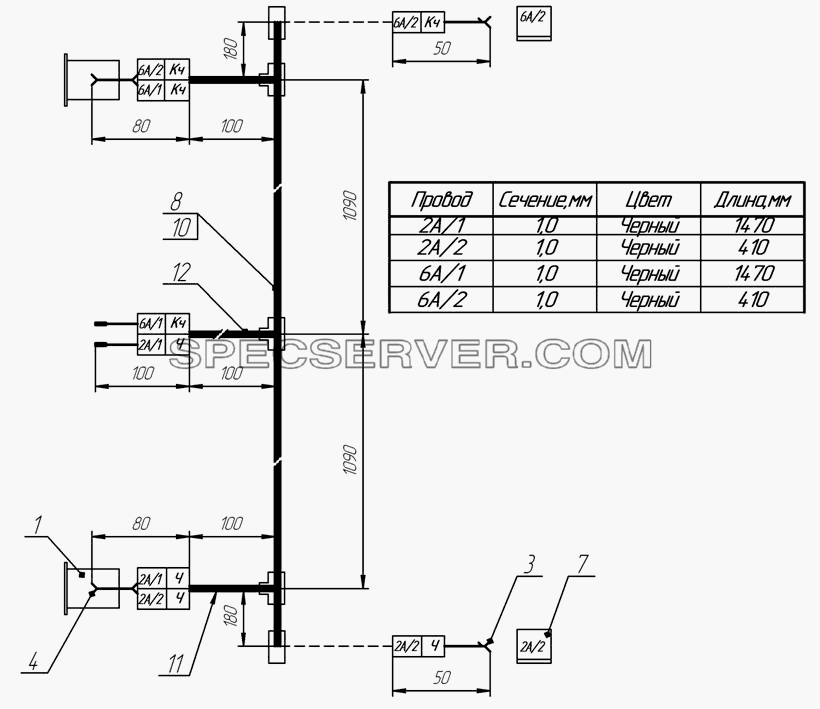

Запчасти: 9334-3724060 Пучок проводов передних габаритных фонарей для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3724060 Пучок проводов передних габаритных фонарей для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3724060 Пучок проводов передних габаритных фонарей для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Вазелин
- 305 ТВ-40,4 (белая) Трубка
- ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
1 96742-3717015 Чехол защитный двухклеммовый
3 4573738008 Гнездо 03-6,3-12 ОСТ 37.003.032-88
4 4573738007 Гнездо 02-6,3-13 ОСТ 37.003.032-88
7 4573739001 Колодка гнездовая 02-6,3-01 ОСТ 37.003.032-88
8 ПГВА-1,0 Провод ПГВА-1,0 ТУ 16.К17-021-94 допускается применение ПГВА15 ТУ16К17-021-94
10 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
11 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
12 ТГА-СП-12 ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм)
Запчасти: 9334-3724095 Перемычка «массы» для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3724095 Перемычка «массы» для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3724095 Перемычка «массы» для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 4573738528 Наконечник ф 6,5 ОСТ 37.003.040-81
2 45 7373 8006 [1] Гнездо 02-6,3-12 ОСТ 37.003.032-88
3 ПГВА-1,5 Провод ПГВА-1,5 ТУ 16К17-021-94
4 ТГА-СП 9 Труба гофрированная для электропроводок ТГА-СП 9 ТУ 3491-001-70882065-04
5 ПВХ 20х0,20 Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86
