Запчасти: 9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС) для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
5 93341-3506470-07 Трубка 12мм (питающей магистрали)
5 93341-3506580-07 Трубка 12мм (питающей магистрали)
6 93341-3506490-07 Трубка 12мм (управляющей магистрали)
6 93341-3506590-07 Трубка 12мм (управляющей магистрали)
8 8602-3506072-01 Шланг гибкий (L=740мм)
10 93341-3506070-07 Трубка 12мм
11 8332-3522160 Трубка от АБС к ресиверу
11 8332-3522270 Трубка от АБС к ресиверу
12 93341-3506230-07 Трубка12мм от АБС к РТС
14 93341-3506130-07 Трубка 12мм
14 93341-3506220-07 Трубка 12мм от воздухораспределителя к ресиверу
15 93341-3506490-07 Трубка 12мм (управляющей магистрали)
15 93341-3506560-07 Трубка 12мм от воздухораспределителя к РТС
19 93341-3506250-07 Трубка 12мм от тормозной камеры к АБС
20 9334-3500042 Хомут
22 9674-3513015 Баллон воздушный емкостью 40 л
26 861030 Угольник ввертный М16хМ20
28 96741-3506523 Кольцо уплотнительное
29 8602-3522174-01 Переходник
30 53205-3401228 Хомут
32 9674-3506394 Пробка
33 96742-3522175 Штуцер
34 9674-3506231 Переходник
35 9674-3522169 Штуцер
36 8602-3522175 Штуцер( М24хМ26)
37 8602-3522226 Прокладка (М26)
38 9334-3500029 Скоба
39 9674-3500034 Угольник ввертный
41 9674-3522171 Переходник
42 96741-3506524 Кольцо уплотнительное
43 96741-3506547 Скоба
44 96741-3506544 Скоба
45 96741-3506527 Кольцо уплотнительное
46 96931-3506399 Переходник
47 9693-3506051-02 Пробка( М16)
48 96741-3506091 Тройник
50 1/09024/21 Болт М6-6gх20
51 1/60438/21 Болт М8-6gх30
53 1/12347/21 Болт ТЕМ10х1,25-6gх45
55 1/58962/11 Гайка М6-6Н
56 1/61008/11 Гайка М8
57 1/21647/11 Гайка
58 1/07914/11 Гайка ЕМ16х1,5-6Н
60 1/07268/21 Гайка ЕМ22х1,5-6Н
61 1/07267/21 Гайка ЕМ20х1,5-6Н
62 1/05166/70 Шайба пружинная 8
63 1/05168/70 Шайба пружинная 8
64 1/05164/70 Шайба пружинная 6
65 1/02634/60 Прокладка 22х28х1,5
70 100-3513110 Кран слива конденсата
72 100-3515310-01 Клапан контрольного вывода
73 100-3513310 Клапан контрольного вывода
74 100-3531008 Воздухораспределитель с краном растормаживания в сборе
75 12.3531010 Клапан воздухораспределительный
77 12.3511310 Фильтр магистральный
78 100-3521110 Головка соединительная типа «Палм»
79 100-3521111 Головка соединительная типа «Палм»
81 СБИТ.305122.003 Сетка СБИТ.305122.003
82 7494.3531010-01 Клапан воздухораспределительный
83 7492.35.21.113 Головка соединительная типа "Палм"
84 7492.35.21.114 Головка соединительного типа "Палм"
89 4005000810 Клапан абс с блоком управления
90 449 615 030 0 Кабель диагностики
91 449 125 100 0 Кабель питания с розеткой ISО76 38
92 449 712 030 0 Удлинитель кабеля датчика
95 53205-3506435 Лента спиральная 22х18х19
96 53205-3506433 Лента спиральная 12х9х11
Запчасти: 9334-3500001-02, 9334-04-3500001-02 Привод пневматических тормозов (без АБС) для НефАЗа-9334-10 (11, 13, 16, 17)

9334-3500001-02, 9334-04-3500001-02 Привод пневматических тормозов (без АБС) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-3500001-02, 9334-04-3500001-02 Привод пневматических тормозов (без АБС) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
5 93341-3506470-07 Трубка 12мм (питающей магистрали)
5 93341-3506580-07 Трубка 12мм (питающей магистрали)
6 93341-3506490-07 Трубка 12мм (управляющей магистрали)
6 93341-3506590-07 Трубка 12мм (управляющей магистрали)
10 93341-3506070-07 Трубка 12мм
11 8332-3522160 Трубка от АБС к ресиверу
11 8332-3522270 Трубка от АБС к ресиверу
14 93341-3506130-07 Трубка 12мм
14 93341-3506220-07 Трубка 12мм от воздухораспределителя к ресиверу
15 93341-3506490-07 Трубка 12мм (управляющей магистрали)
15 93341-3506560-07 Трубка 12мм от воздухораспределителя к РТС
20 9334-3500042 Хомут
22 9674-3513015 Баллон воздушный емкостью 40 л
27 8602-3522174-01 Переходник
28 96741-3506523 Кольцо уплотнительное
29 96741-3506092 Тройник ввертной
30 53205-3401228 Хомут
32 9674-3506394 Пробка
33 96742-3522175 Штуцер
34 9674-3506231 Переходник
35 9674-3522169 Штуцер
38 9334-3500029 Скоба
39 9674-3500034 Угольник ввертный
41 9674-3522171 Переходник
42 96741-3506524 Кольцо уплотнительное
43 96741-3506547 Скоба
44 96741-3506544 Скоба
45 96741-3506527 Кольцо уплотнительное
46 96741-3506525 Кольцо уплотнительное
50 1/09024/21 Болт М6-6gх20
53 1/12347/21 Болт ТЕМ10х1,25-6gх45
55 1/58962/11 Гайка М6-6Н
57 1/21647/11 Гайка
60 1/07268/21 Гайка ЕМ22х1,5-6Н
61 1/07914/11 Гайка ЕМ16х1,5-6Н
63 1/05168/70 Шайба пружинная 8
64 1/05164/70 Шайба пружинная 6
65 1/02634/60 Прокладка 22х28х1,5
66 1/02570/60 Прокладка
68 53205-3506435 Лента спиральная 22х18х19
69 53205-3506433 Лента спиральная 12х9х11
70 100-3513110 Кран слива конденсата
72 100-3515310-01 Клапан контрольного вывода
73 100-3513310 Клапан контрольного вывода
74 100-3531008 Воздухораспределитель с краном растормаживания в сборе
75 12.3531010 Клапан воздухораспределительный
77 12.3511310 Фильтр магистральный
78 100-3521110 Головка соединительная типа «Палм»
79 100-3521111 Головка соединительная типа «Палм»
81 СБИТ.305122.003 Сетка СБИТ.305122.003
82 7494.3531010-01 Клапан воздухораспределительный
83 7492.35.21.113 Головка соединительная типа "Палм"
84 7492.35.21.114 Головка соединительного типа "Палм"
9334-08-3502120, 9334-08-3502121 Кронштейн правый, кронштейн левый для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-3502120, 9334-08-3502121 Кронштейн правый, кронштейн левый для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-3502120, 9334-08-3502121 Кронштейн правый, кронштейн левый для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-08-3502124 Кронштейн правый
2 9334-08-3502125 Кронштейн левый
3 96741-3501117 Кольцо уплотнительное
4 2233-3501126 Втулка
5 96741-3501126 Втулка
96741-3502128 Опора разжимного кулака для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

96741-3502128 Опора разжимного кулака для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

96741-3502128 Опора разжимного кулака для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 96741-3502129-01 Опора разжимного кулака в сборе
2 96741-3501117 Кольцо уплотнительное
3 96741-3501126 Втулка
4 96741-3502129 Опора кулака
5 2233-3501126 Втулка

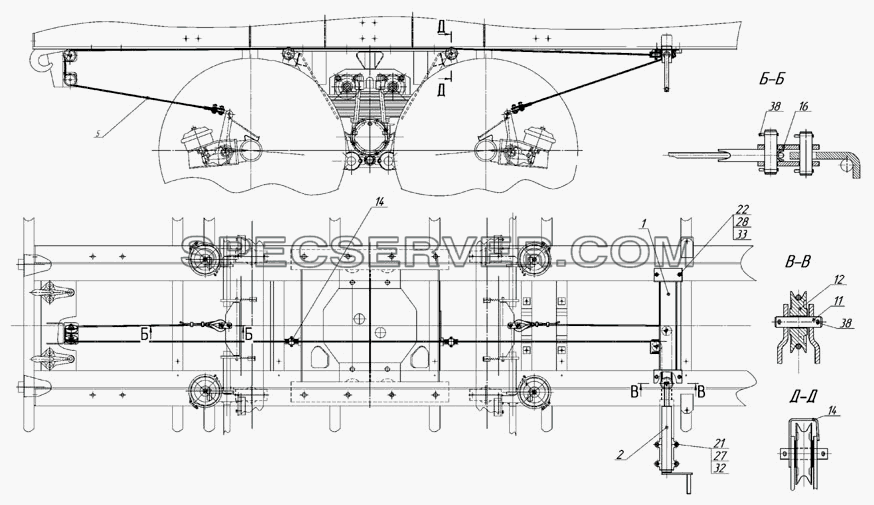

9334-08-3508001 Установка привода стояночного тормоза для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-3508001 Установка привода стояночного тормоза для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-3508001 Установка привода стояночного тормоза для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-2801350-02 Опора блоков
2 9674-3508110-01 Привод передний
5 9334-08-3508180 Трос в сборе
11 5511-3105063 Ось
12 5511-3105235-10 Блок
14 96742-3508085 Ограничитель
16 96741-3508315-031 Планка
21 1/13069/21 Болт ТЕМ10х1,25-6gх30
22 1/55405/21 Болт ТТЕМ10х1,25-6gх35
27 1/21647/11 Гайка
28 1/61015/11 Гайка М12х1,25-6Н
32 1/05168/70 Шайба пружинная 8
33 1/05170/70 Шайба пружинная 12
38 1/07336/01 Шплинт 2,7х25

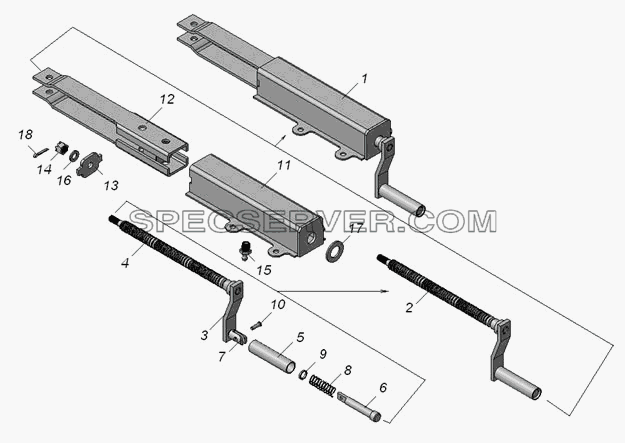

9674-3508110-01 Привод передний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9674-3508110-01 Привод передний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9674-3508110-01 Привод передний для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9674-3508110-01 Привод передний
2 9674-3508116-01 Винт
3 9674-3508024-01 Рукоятка
4 9674-3508118 Винт
5 9674-3508164 Ручка
6 9674-3508166 Стержень
7 9674-3508167 Вилка
8 9674-3508169 Пружина
9 9674-3508170 Шайба
10 1/05343/00 Заклепка 5х20
11 9674-3508120 Корпус передний
12 9674-3508138 Гайка привода
13 9674-3508172 Крышка
14 1/61062/11 Гайка Ек2М12х1,25-6Н
15 864006-П Масленка кг 1/8
16 1/05200/01 Шайба
17 1/05204/01 Шайба плоская 20х35
18 1/07346/01 Шплинт разводной 3х30
