МоАЗ-4055. Противозамерзатель

Противозамерзатель (рисунок 3.8.17) предназначен для впрыска этилового технического ректификованного спирта по ГОСТ 18300-87 в пневмосистему тормозов с целью предотвращения замерзания конденсата и рассчитан на эксплуатацию при температурах окружающего воздуха до минус 60°C.

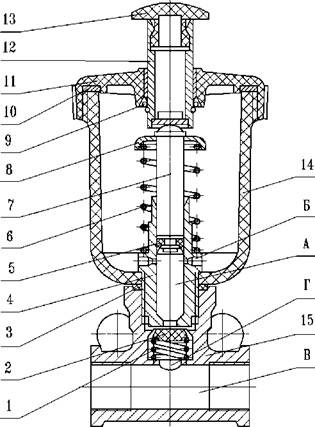

Рисунок 3.8.17 - Противозамерзатель

1 - пружина клапана; 2 - клапан; 3, 10 - прокладка; 4 - цилиндр; 5 - манжета; 6 - пружина возвратная; 7 - шток; 8 - шайба; 9 - кольцо стопорное; 11 - крышка; 12 - толкатель;

13 - кнопка толкателя; 14 - резервуар; 15 - корпус;

А - полость; Б, Г - отверстие; В - канал

Для работы противозамерзателя необходимо снять кнопку толкателя 13 или крышку 11. Залить этиловый технический ректификованный спирт в резервуар 14 и установить детали на место.

3.8.9.1

МоАЗ-4055. Принцип работы противозамерзателя

Шток 7 (рисунок 3.8.17) с манжетой 5 под действием усилия возвратной пружины 6 постоянно находится в верхнем положении. Полость «А» цилиндра между манжетой и клапаном 2 через отверстия «Б» заполняется этиловым техническим ректификованным спиртом.

Сжатый воздух от компрессора через канал «В» поступает в пневмосистему, при этом клапан 2 противозамерзателя прижат к седлу цилиндра 4.

Для впрыска этилового технического ректификованным спирта в пневмосистему необходимо рукой нажать на кнопку толкателя 13 вниз до упора. При перемещении толкателя и штока с манжетой полость «А» цилиндра разобщается с полостью резервуара 14. В полости «А» создается давление, при котором клапан 2 открывается и выпускает охлаждающую жидкость через отверстие «Г» в полость канала «В» противозамерзателя.

С потоком сжатого воздуха этиловый технический ректификованный спирт поступает в ресиверы и другие пневмоаппараты, где в смеси с влагой этиловый технический ректификованный спирт понижает температуру замерзания конденсата.

При снятии усилия руки с кнопки толкателя 13, шток 7 и толкатель 12 под действием усилия возвратной пружиной переместятся в исходное (верхнее) положение, а полость «А» цилиндра заполнится этиловым техническим ректификованным спиртом.
