3.7.

МоАЗ-4055. УПРАВЛЕНИЕ РУЛЕВОЕ

Привод системы рулевого управления гидравлический с предварительным гидроуправлением, принципиальная схема которого показана на рисунке 3.7.1.

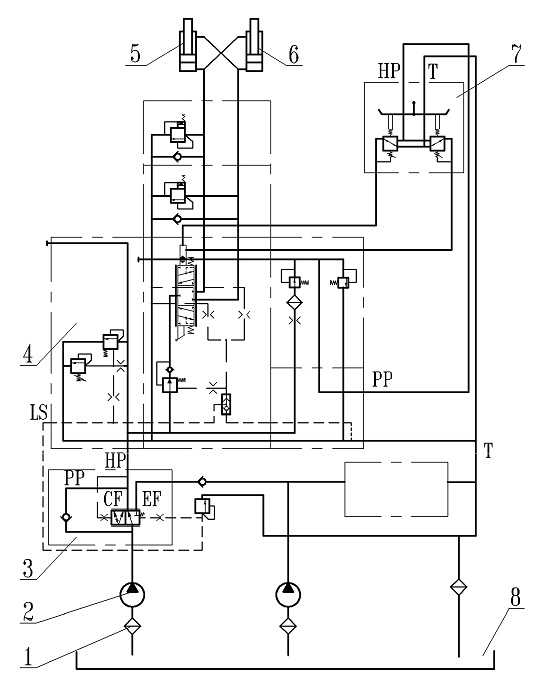

Рисунок 3.7.1 - Схема гидравлическая принципиальная рулевого управления 1 - фильтр; 2 - насос ; 3 - клапан приоритетный; 4 - гидрораспределитель; 5, 6 - гидроцилиндры; 7 - клапан контрольный; 8 - гидробак. Условные обозначения: ИР - нагнетание от насоса; LS - управление от нагрузки; РР - управление клапаном контрольным и приоритетным; CF - в гидрораспределитель; EF - к дополнительным потребителям; Т - слив.

Основными узлами рулевого управления являются: всасывающий фильтр 1, шесте­ренный насос 2, клапан приоритетный 3, гидрораспределитель пропорциональный 4, ци­линдры поворота 5, 6, клапан контрольный 7 и гидропроводы. Поворот МоАЗ-4055 осу­ществляется складыванием передней и задней рамы двумя гидроцилиндрами поворота при перемещении рычага контрольного клапана 7.

3.7.1    Фильтр всасывающий

Устройство и принципы работы всасывающего фильтра описаны в разделе 3.14 подразделе 3.14.4 «Гидробак» данного РЭ.

3.7.2    Насос

Насос ТАР60-200/85DSC02 шестеренный внешнего зацепления правого вращения установлен на гидротрансформаторе ГМП и предназначен для подачи рабочей жидкости в гидросистему рулевого управления и погрузочного оборудования.

3.7.3    Клапан приоритетный

Клапан приоритетный OLS160 установлен на левом лонжероне и предназначен для обеспечения постоянства потока рабочей жидкости гидросистемы рулевого управления независимо от частоты вращения коленчатого вала двигателя, а также для подачи избы­точного потока (не используемого в гидросистеме рулевого управления) в контур гидро­системы погрузочного оборудования.

Устройство приоритетного клапана показано на рисунке 3.7.2.

Управление приоритетным клапаном осуществляется от гидрораспределителя 4- линия LS и напорного трубопровода РР.

3.7.4    Гидрораспределитель

Гидрораспределитель PVG120 (рисунок 3.7.3) установлен на левом лонжероне ра­мы и предназначен для подачи рабочей жидкости в соответствующие полости гидроци­линдров поворота.

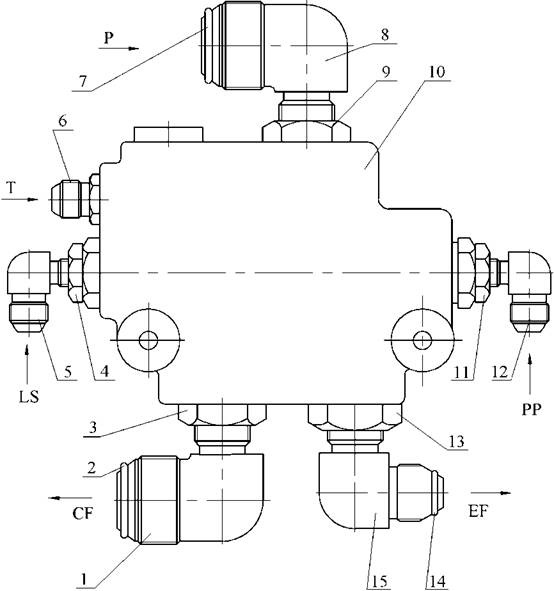

Рисунок 3.7.2 - Клапан приоритетный OLS с арматурой

1, 5, 8,12, 15 - угольник; 2, 7, 14 - кольцо резиновое; 3, 4, 9, 11, 13 - гайка стопорная;

6 - штуцер; 10 - клапан приоритетный;

Р - напор; CF - подача в распределитель; EF - подача к дополнительным потребителям; РР - управление от напора; LS - управление от распределителя; Т - слив

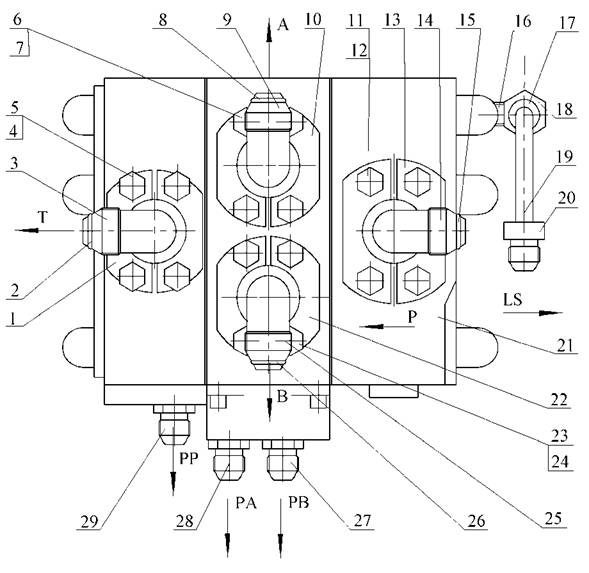

Рисунок 3.7.3 - Гидрораспределитель PVG120 с арматурой
1, 10, 13, 22 - прижим; 2, 8, 15, 26 - кольцо резиновое; 3, 9, 14, 16, 25 - угольник; 4, 6, 11, 23 - болт; 5, 7, 12, 24 - шайба; 17 - ниппель; 18 - гайка; 19 - гидропровод; 20 ,27, 28,
29 - штуцер; 21 - гидрораспределитель;
Р - нагнетание от насоса; LS - управление от нагрузки; РР - управление клапаном контрольным; РА, РВ - управление распределителя; А, В - подача от распределителя в гидроцилиндры при повороте направо и налево; Т - слив



Г идрораспределитель модульной конструкции, состоит из напорной рабочей и сливной секции.

В напорной секции установлен предохранительный клапан, который отрегулирован на давление (15±1,5)МПа((150±15)кгс/см²).

В рабочей секции установлены золотник и антиударные клапаны, которые на­строены на давление (18±1)МПа ((180±10)кгс/см ).
