МоАЗ-4055. Система охлаждения двигателя ЯМЗ-238БН
Система охлаждения двигателя - жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Состоит из радиатора 12 (рисунок 3.1.12), патрубков.
В систему охлаждения включены также маслоохладитель 31 с маслопроводами.
Необходимый тепловой режим двигателя обеспечивается за счет термостатов, осуществляющих в зависимости от степени нагрева жидкости циркуляцию охлаждающей жидкости по малому кругу (внутри двигателя) при закрытых термостатах, и по большому
кругу (через радиатор и маслоохладитель) при открытых термостатах.

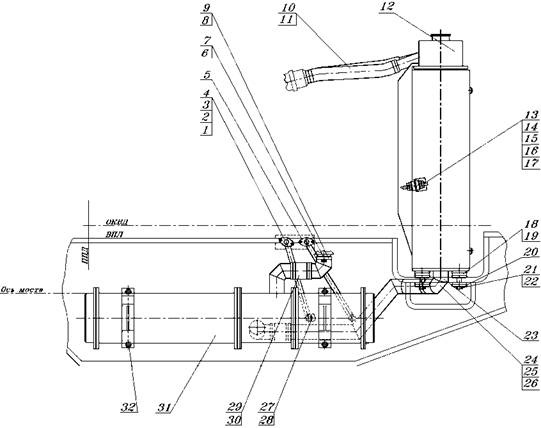

Рисунок 3.1.12 - Система охлаждения двигател
6, 16, 17 - шайба; 2, 7, 21, 26 - болт; 3, 8, 14, 25 - прокладка; 4. 5, 9, 23 - патрубок;
10, 27 - рукав; 11, 28, 30 - хомут «NORMA TORRO»; 12 - радиатор; 13 - тяга радиатора; 15
- гайка; 18, 20 - подушка; 19 - чашка; 22 - шплинт; 24 - труба; 29 - рукав соединительный; 31 - маслоохладитель; 32 – хомут
Температура охлаждающей жидкости в системе
контролируется по показаниям указателя температуры, расположенного на
панели приборов.
Радиатор 12 разборный, с шестирядной сердцевиной, собран с диффузором и
рамкой радиатора, устанавливается на кронштейнах через резиновые подушки
18. Наличие в бачках радиатора перегородок создает петлевую циркуляцию
жидкости через его сердцевину.
Радиатор охлаждается потоком воздуха, создаваемого осевым вентилятором.
Воздух, проходя через сердцевину радиатора, отнимает тепло от
охлаждающей жидкости, движущейся по охлаждающим трубкам радиатора.

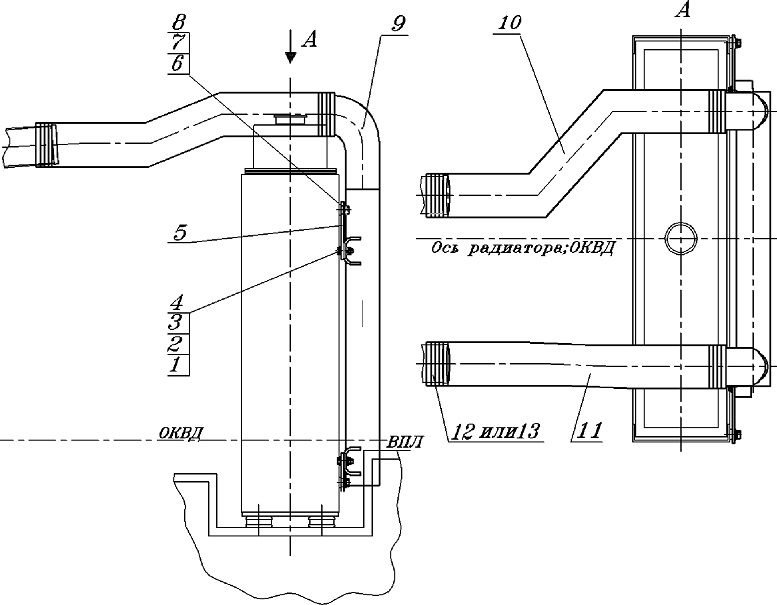

Рисунок 3.1.13 - Установка радиатора ОНВ
1, 2, 6, 7 - шайба; 3 - гайка; 4, 8 - болт; 5 - кронштейн; 9 - радиатор ОНВ; 10, 11 - шланг; 12, 13 - хомут «NORMA TORRO»
