REAR SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-27

<ECLIPSE SPYDER>

AC003052

1

2

3

4

AB

N

N

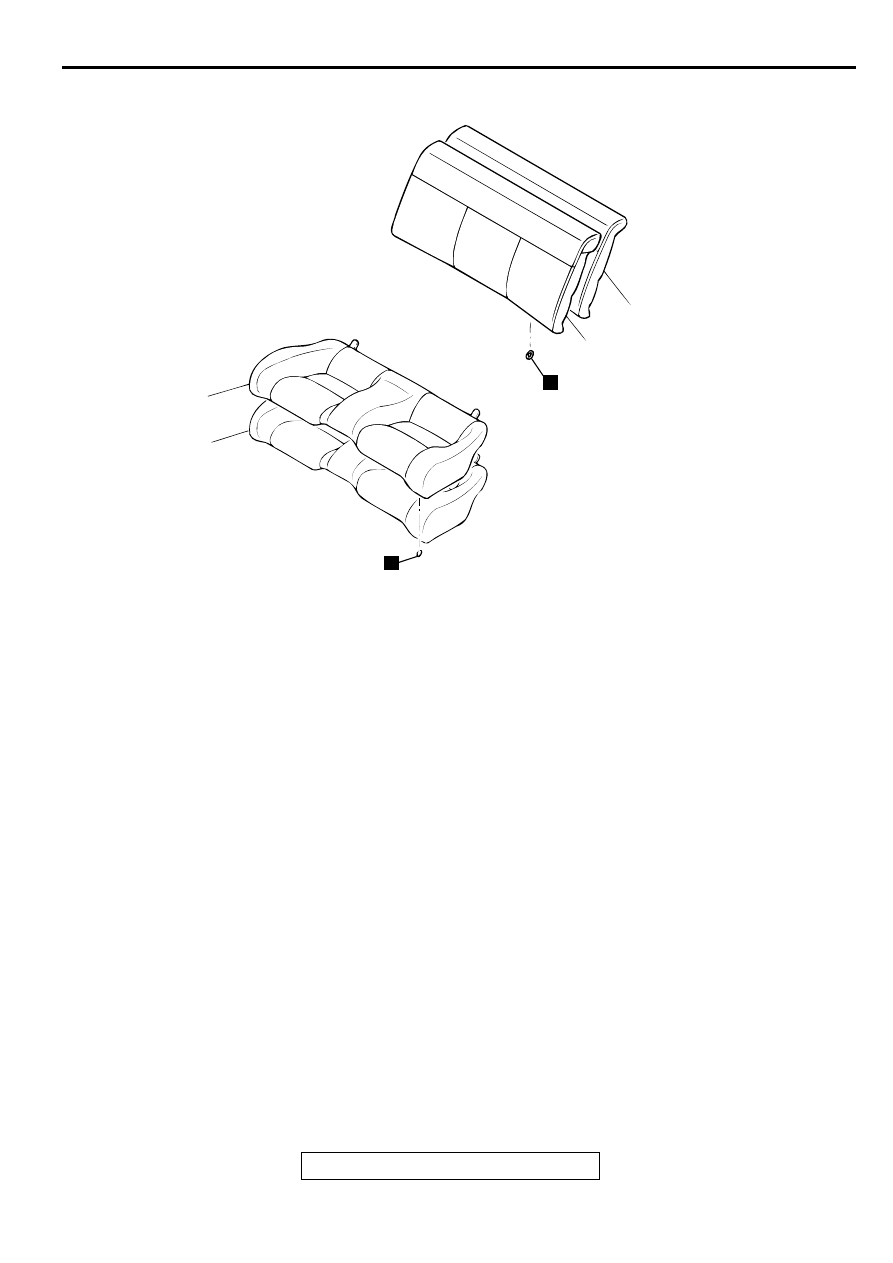

DISASSEMBLY STEPS

1. REAR SEAT CUSHION COVER
2. REAR SEAT CUSHION PAD

3. REAR SEATBACK COVER
4. REAR SEATBACK PAD

DISASSEMBLY STEPS (Continued)

FRONT SEAT BELT

TSB Revision

INTERIOR

52A-28

FR O N T SEAT B ELT

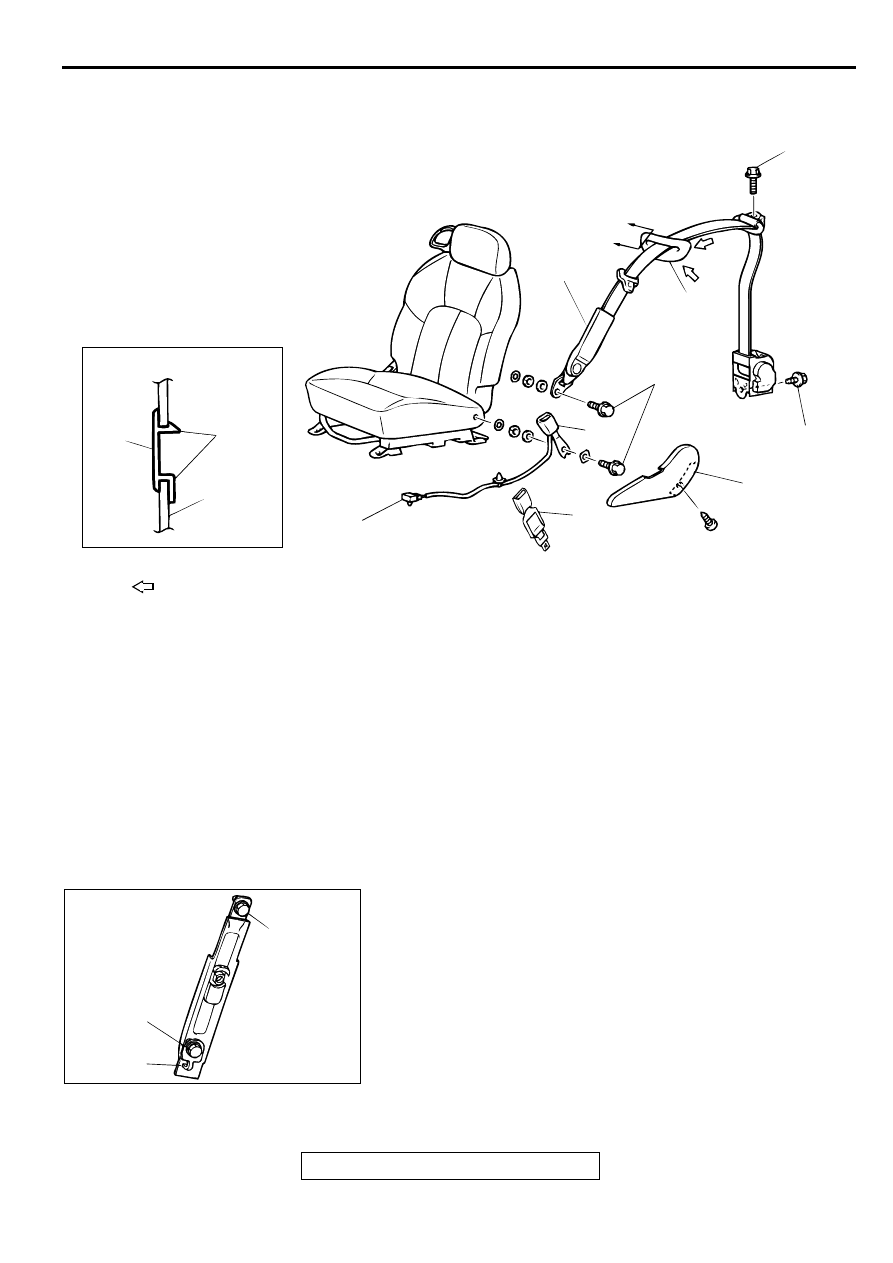

REMOVAL AND INSTALLATION

M1523001300068

<ECLIPSE>

NOTE: *Equipped if necessary (for particular vehicle
usage)

AC000343

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

6

2

5

4

8

3

7

AB

1

1. EXTENDER SEAT BELT ASSEMBLY*

OUTER SEAT BELT REMOVAL
STEPS

2. SEAT BELT SASH GUIDE COVER
3. SEAT BELT ANCHOR PLATE
4. ANCHOR PLATE COVER CAP

•

QUARTER TRIM, LOWER (REFER
TO

P.52A-10

.)

5. OUTER SEAT BELT

•

QUARTER TRIM, UPPER (REFER
TO

P.52A-10

.)

>>A<<

6. ADJUSTABLE SEAT BELT ANCHOR

INNER SEAT BELT REMOVAL
STEPS

•

FRONT SEAT ASSEMBLY (REFER
TO

P.52A-17

.)

7. HARNESS CONNECTOR (DRIVER'S

SIDE)

•

FRONT SEAT SHIELD COVER
(REFER TO

P.52A-18

.)

8. INNER SEAT BELT

FRONT SEAT BELT

TSB Revision

INTERIOR

52A-29

<ECLIPSE SPYDER>

NOTE: *Equipped if necessary (for particular vehicle
usage)

INSTALLATION SERVICE POINT

>>A< ADJUSTABLE SEAT BELT ANCHOR INSTALLATION
Observe the order shown.

AC003053AB

2

2

1

3

4

5

6

A

A

44 – 10 N•m
33 – 7 ft-lb

44 – 10 N•m
33 – 7 ft-lb

44 – 10 N•m
33 – 7 ft-lb

SECTION A   A

CLAW

QUARTER
TRIM,
LOWER

NOTE
      : Claw position

1. EXTENDER SEAT BELT ASSEMBLY*

OUTER SEAT BELT REMOVAL
STEPS

2. SEAT BELT GUIDE

•

QUARTER TRIM, LOWER (REFER
TO

P.52A-10

.)

3. OUTER SEAT BELT
5. OUTER SEAT BELT

INNER SEAT BELT REMOVAL
STEPS

•

FRONT SEAT ASSEMBLY (REFER
TO

P.52A-17

.)

4. HARNESS CONNECTOR (DRIVER'S

SIDE)

5. FRONT SEAT SHIELD COVER

(REFER TO

P.52A-18

.)

6. INNER SEAT BELT

AC000344

2

3

1

AB

REAR SEAT BELT

TSB Revision

INTERIOR

52A-30

INSPECTION

M1523001400065

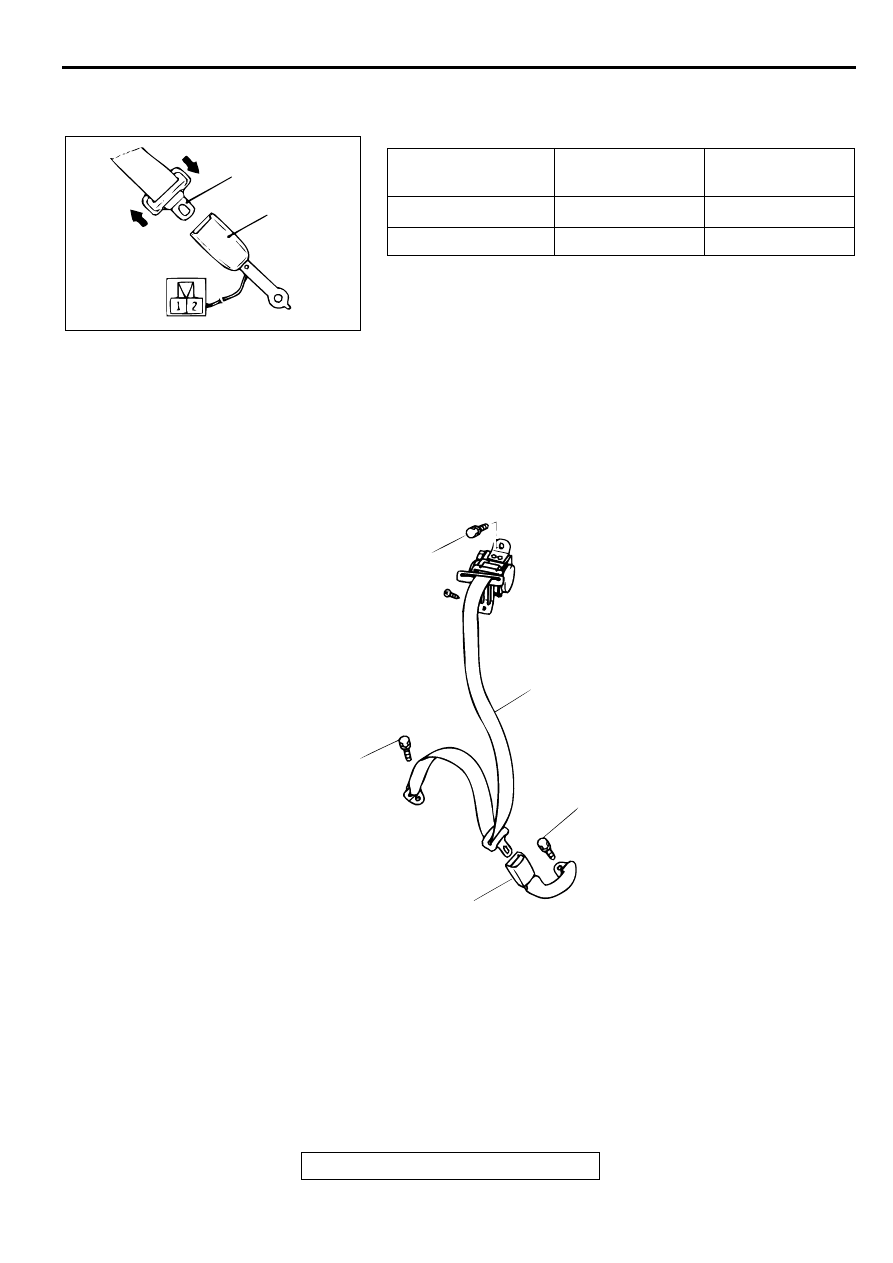

SEAT BELT BUCKLE SWITCH CONTINUITY CHECK

R EA R  SEAT B ELT

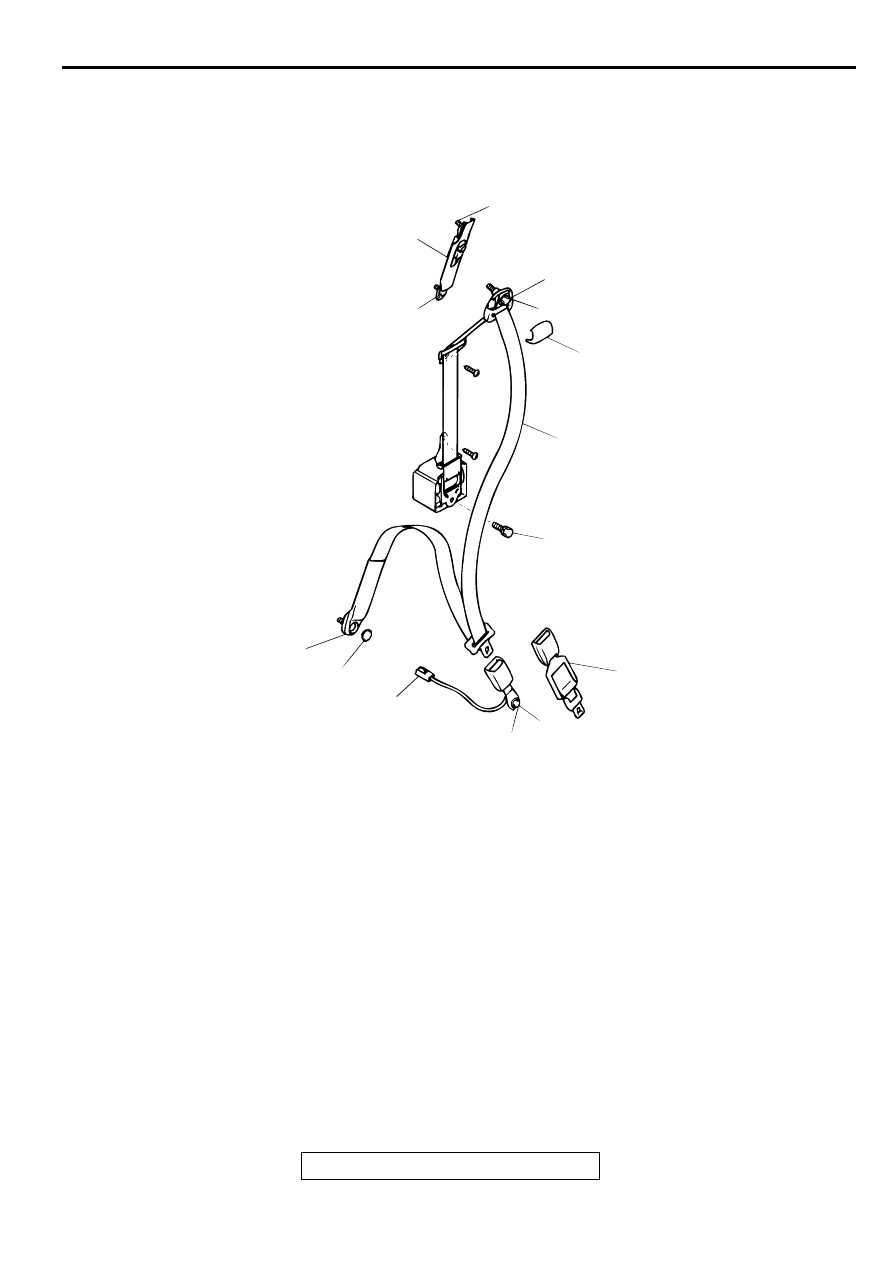

REMOVAL AND INSTALLATION

M1523001600069

<ECLIPSE>

ITEMS

TESTER
CONNECTION

SPECIFIED
CONDITION

Fastened seat belt

−

No continuity

Unfastened seat belt

1

−

 2

Continuity

ACX00636

TONGUE

BUCKLE

AB

AC003042AB

1

2

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

OUTER SEAT BELT REMOVAL
STEPS

•

REAR SEAT CUSHION (REFER TO

P.52A-23

.)

•

REAR SEATBACK (REFER TO

P.52A-23

.)

•

QUARTER TRIM, LOWER (REFER
TO

P.52A-10

.)

1. OUTER SEAT BELT

INNER SEAT BELT REMOVAL
STEPS

•

REAR SEAT CUSHION (REFER TO

P.52A-23

.)

2. INNER SEAT BELT
