Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 665





FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-19

DISASSEMBLY STEPS

1. RECLINING ADJUSTER KNOB
2. CLIP <DRIVER'S SEAT>
3. HEIGHT ADJUSTER KNOB

<DRIVER'S SEAT>

4. FRONT SEAT SHIELD COVER
5. FRONT SEAT SHIELD COVER
6. INNER SEAT BELT
7. FRONT SEAT CUSHION ASSEMBLY
8. FRONT SEAT CUSHION COVER
9. FRONT SEAT CUSHION PAD
10. FRONT SEAT CUSHION FRAME

<<A>>

11. FRONT SEATBACK PANEL
12. SEAT BELTGUIDE <ECLIPSE

SPYDER ONLY>

13. FRONT SEATBACK ASSEMBLY
14. HEADRESTRAINT GUIDE
15. LUMBAR SUPPORT    KNOB

<DRIVER'S SEAT>

16. FRONT SEATBACK COVER
17. FRONT SEATBACK PAD
18. FRONT SEATBACK FRAME

<VEHICLES WITHOUT SRS SIDE
AIR BAG>

19. FRONT SEAT INNER COVER
20. FRONT SEAT INNER COVER
21. FRONT SEAT ADJUSTER

ASSEMBLY

DISASSEMBLY STEPS (Continued)

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-20

AC003049AB

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

44 ± 10 N·m
33 ± 7 ft-lb

12 ± 2 N·m
100 ± 22 in-lb

44 ± 10 N·m
33 ± 7 ft-lb

N

N

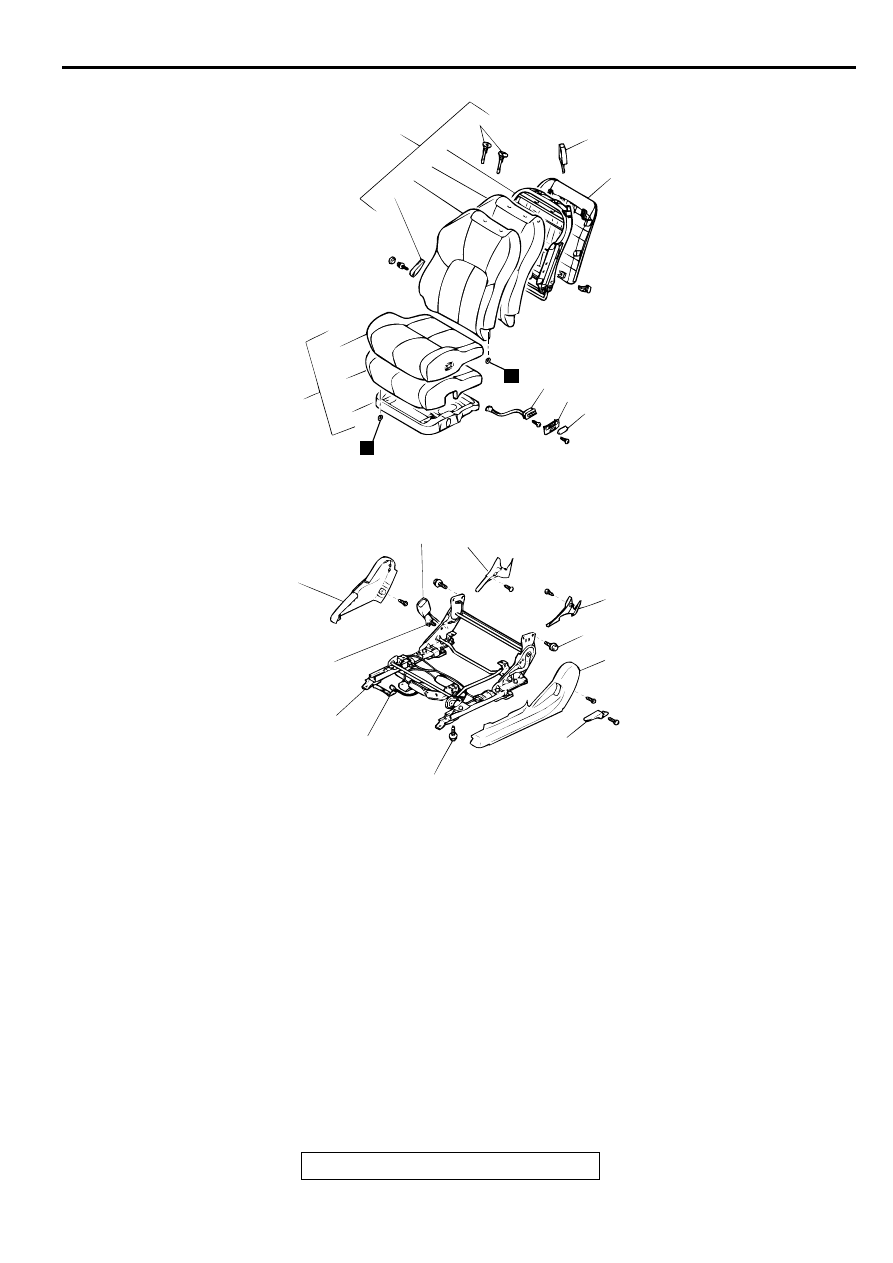

<POWER SEAT>

DISASSEMBLY STEPS

1. RECLINING ADJUSTER KNOB
2. FRONT SEAT SHIELD COVER
3. FRONT SEAT SHIELD COVER
4. INNER SEAT BELT
5. FRONT SEAT CUSHION ASSEMBLY
6. FRONT SEAT SLIDE ADJUSTER

LEVER

7. GARNISH
8. POWER SEAT SWITCH
9. FRONT SEAT CUSHION COVER
10. FRONT SEAT CUSHION PAD
11. FRONT SEAT CUSHION FRAME

<<A>>

12. FRONT SEATBACK PANEL
13. SEAT BELT GUIDE <ECLIPSE

SPYDER ONLY>

14. FRONT SEATBACK ASSEMBLY
15. HEADRESTRAINT GUIDE
16. LUMBAR SUPPORT    KNOB
17. FRONT SEATBACK COVER
18. FRONT SEATBACK PAD
19. FRONT SEATBACK FRAME

<VEHICLES WITHOUT SRS SIDE
AIR BAG>

20. FRONT SEAT INNER COVER
21. FRONT SEAT INNER COVER
22. POWER SEAT HARNESS
23. POWER SEAT ADJUSTER

ASSEMBLY

DISASSEMBLY STEPS (Continued)

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-21

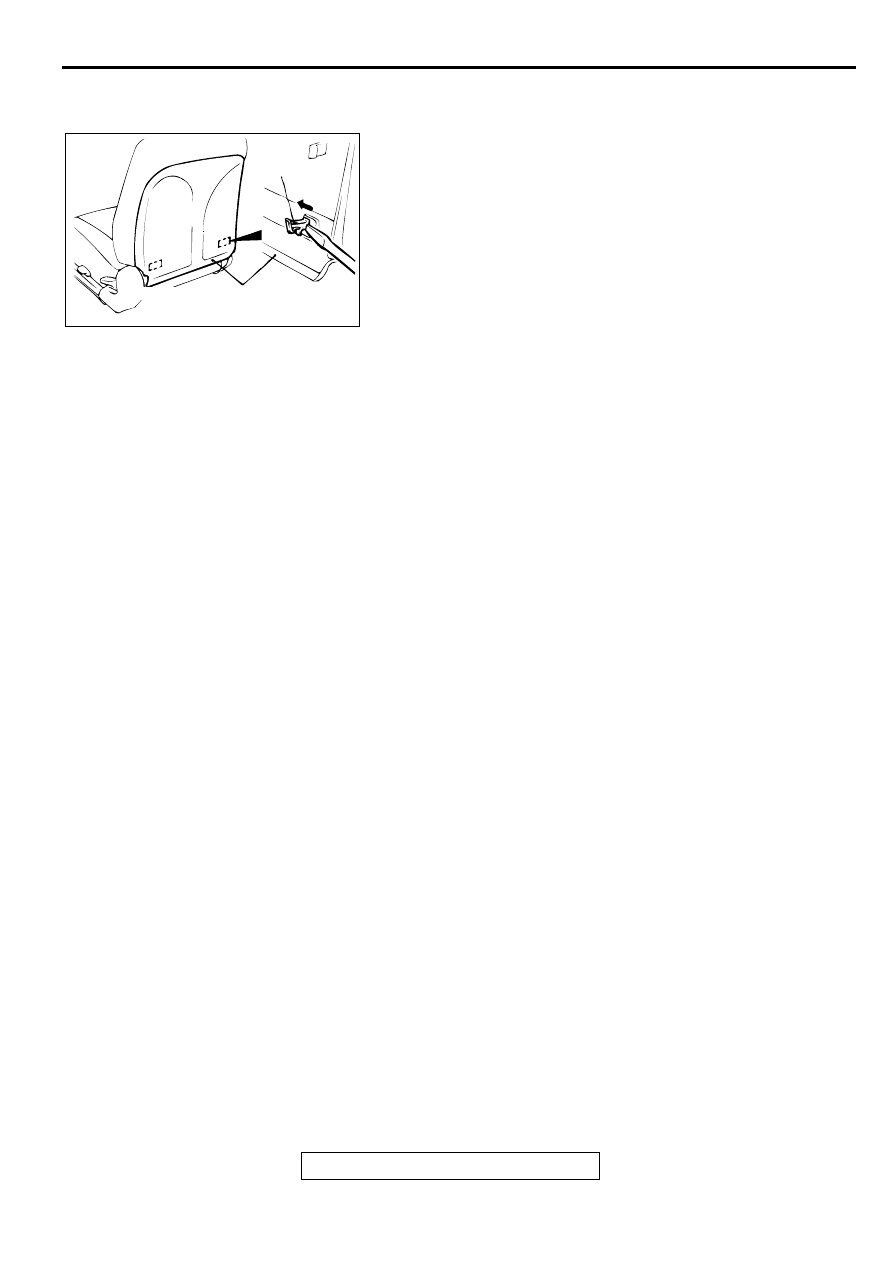

DISASSEMBLY SERVICE POINT

<<A>> FRONT SEATBACK PANEL REMOVAL
1. Using a screwdriver or similar tool, push in the clip of the

front seatback panel lower portion to remove it.

2. Pull down the front seatback panel to remove it.

AC000337AB

CLIP

FRONT SEATBACK PANEL

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-22

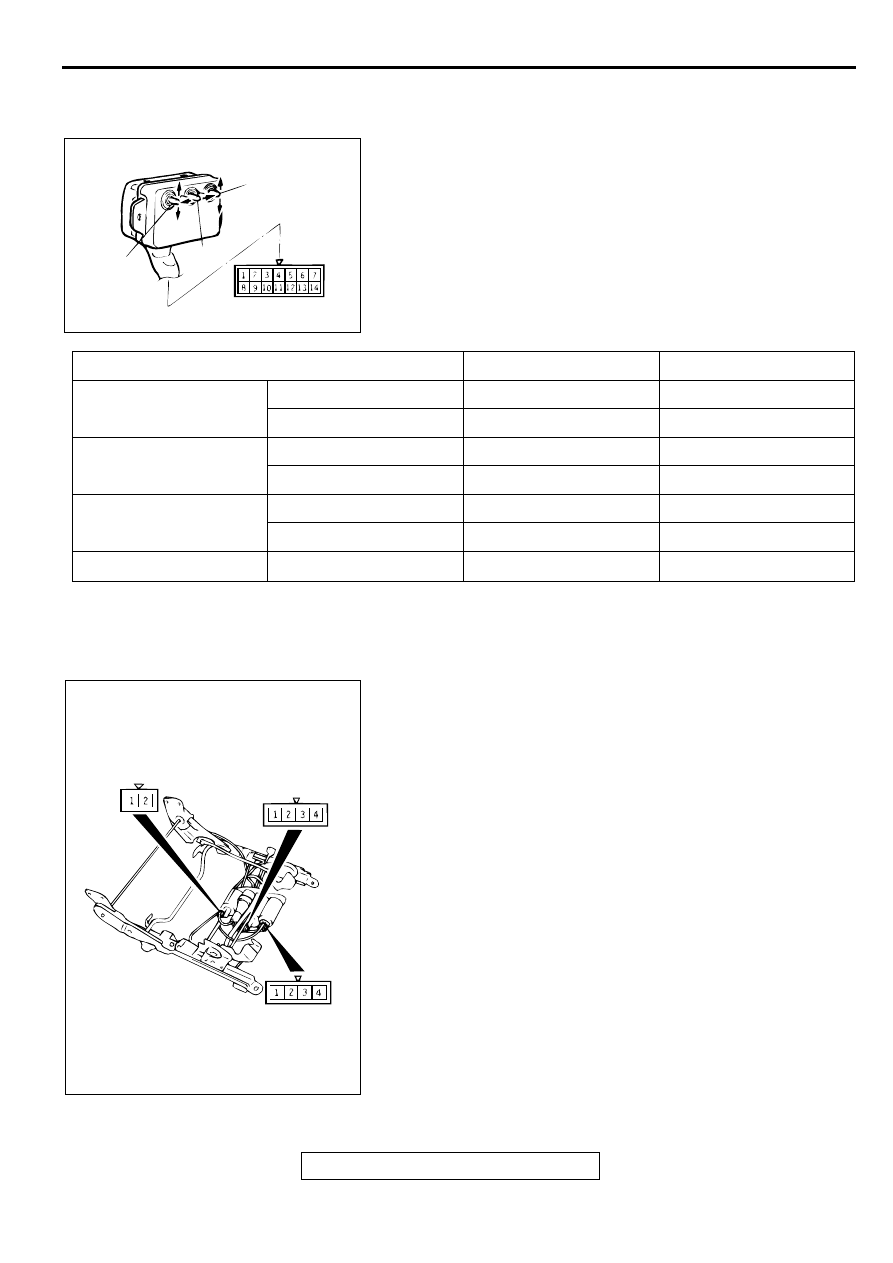

INSPECTION

M1522001600033

POWER SEAT SWITCH CONTINUITY CHECK

POWER SEAT MOTOR OPERATION CHECK
Inspect the operation of each motor according to the following
procedures.
1. Disconnect the connector for each motor.
2. When the battery is connected directly to the motor

terminals, check if the motors run smoothly, and check if
each setting mechanism runs in the direction shown in the
table below for each motor.

(1) Connect the battery power source to the terminal 3 and

ground the terminal 4 for the front/rear height down side
and connect the battery power source to the terminal 4
and ground the terminal 3 for the front/rear height up
side.

(2) Connect the battery power source to the terminal 1 and

ground the terminal 2 for the slide backward side and
connect the battery power source to the terminal 2 and
ground the terminal 1 for the slide forward side.

3. If there is an abnormality, replace the power seat adjuster

assembly.

AC000338

FRONT HEIGHT
SWITCH

REAR
HEIGHT
SWITCH

SLIDE
SWITCH

AB

SWITCH POSITION

TESTER CONNECTION SPECIFIED CONDITION

Slide switch

Forward

2

−

3, 4

−

14

Continuity

Backward

1

−

4, 3

−

14

Continuity

Front height switch

Up

9

−

10, 11

−

14

Continuity

Down

8

−

11, 10

−

14

Continuity

Rear height switch

Up

6

−

12, 7

−

14

Continuity

Down

5

−

7, 12

−

14

Continuity

All switches

OFF

−

No continuity

AC000339AB

SLIDE MOTOR
CONNECTOR

REAR HEIGHT
MOTOR CONNECTOR

FRONT HEIGHT
MOTOR CONNECTOR
