Mitsubishi Outlander 3. Руководство - часть 209

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ В

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-16

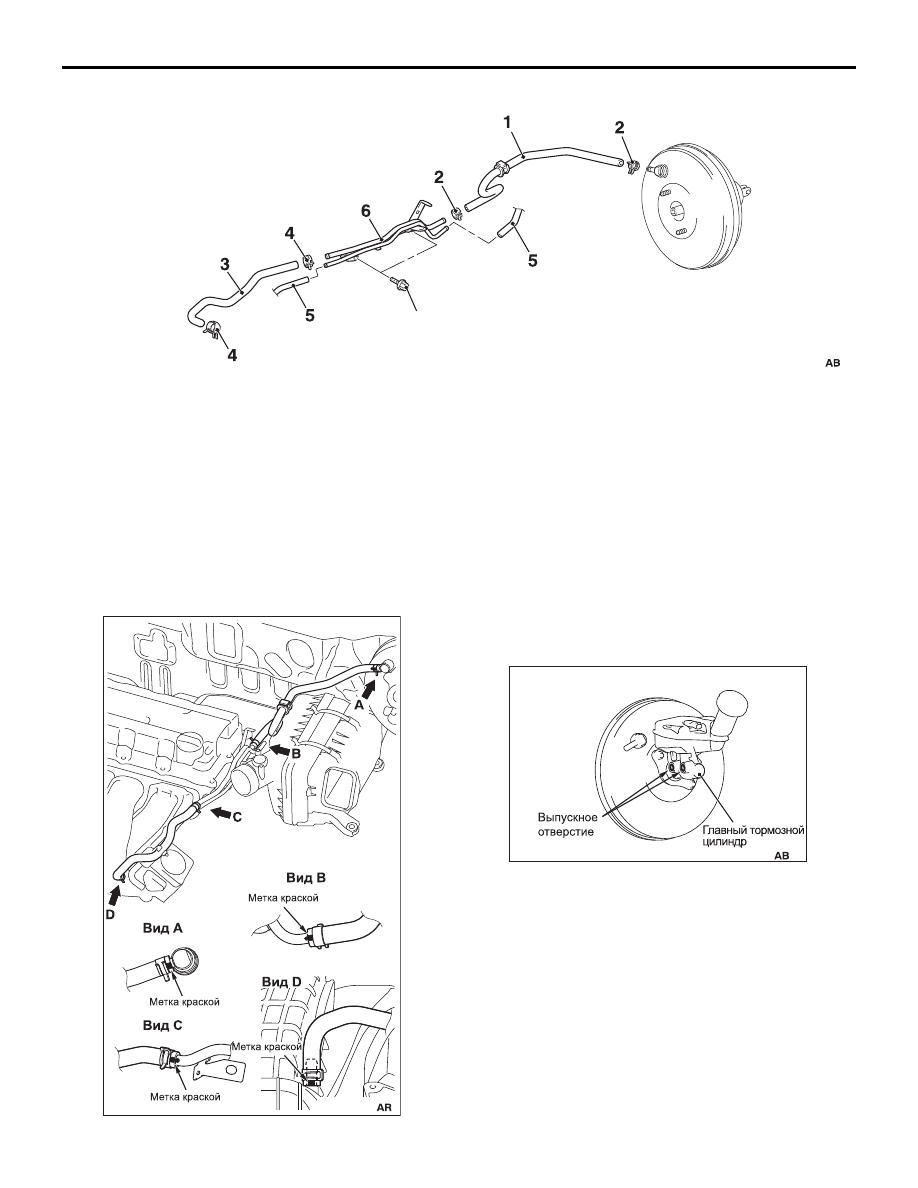

<ВАКУУМНЫЙ ШЛАНГ И ВАКУУМНАЯ ТРУБКА>

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< УСТАНОВКА ВАКУУМНОГО
ШЛАНГА

Совместите метку, как показано на рисунке, чтобы
собрать вакуумный шланг.

>>B<< УДАЛЕНИЕ ВОЗДУХА



ИЗ ГЛАВНОГО ТОРМОЗНОГО



ЦИЛИНДРА В СБОРЕ

После снятия следует удалить воздух из главного тор
мозного цилиндра, придерживаясь следующей про
цедуры для облегчения удаления воздуха из
тормозной магистрали (если в тормозном цилиндре
отсутствует тормозная жидкость).
1. Залейте тормозную жидкость в бачок главного

тормозного цилиндра.

2. Нажмите и удерживайте нажатой педаль тормоза.

3. Другой механик должен закрыть пальцами

выходные отверстия главного тормозного
цилиндра.

4. После этого отпустите педаль тормоза.
5. Повторите 3 или 4 раза операции, указанные в

пунктах 24, чтобы заполнить тормозной
жидкостью главный тормозной цилиндр.

ACB05962

11 ± 1

Н

•

м

Последовательность демонтажа



>>

A

<<

1.

Вакуумный шланг

2.

Хомут шланга

>>

A

<<

3.

Вакуумный шланг

4.

Хомут шланга

5.

Отсоедините вакуумный шланг

6.

Вакуумная трубка в сборе

AC613196

AC606715

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-17

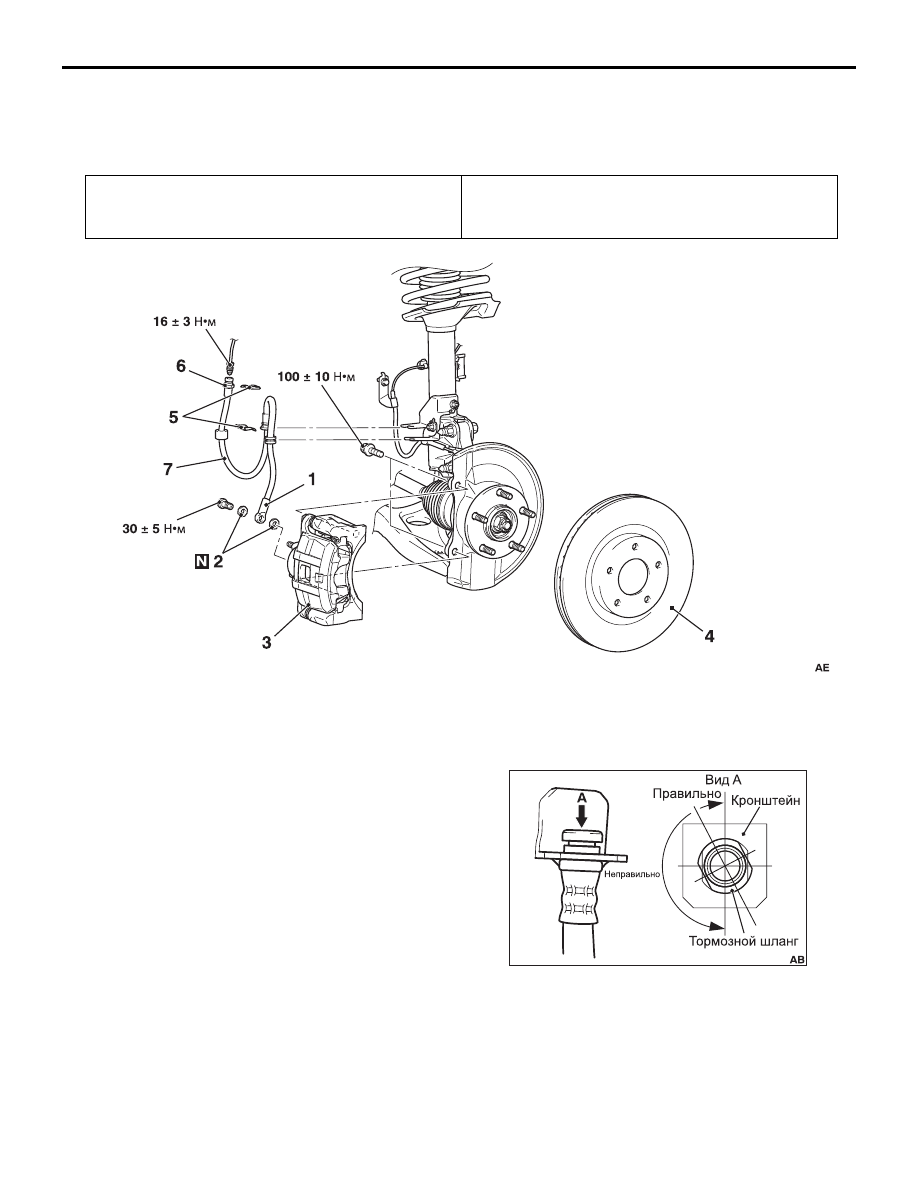

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ

ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1351006001897

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>А<< УСТАНОВКА ТОРМОЗНОГО
ШЛАНГА

1. Пропустите тормозной шланг через отверстие в

кронштейне со стороны кузова.

2. Установите тормозной шланг на суппорт

тормозного механизма.

3. Установите тормозной шланг на две точки

крепления.

4. Закрутите тормозной шланг в сторону меньшего

скручивания между тормозным шлангом и
кронштейном со стороны кузова, как показано на
рисунке, и зафиксируйте его хомутом на
кронштейне со стороны кузова.

Предварительные операции перед снятием
Слив тормозной жидкости

Дополнительные операции после установки
Заполнение гидропривода тормозной жидкостью и
удаление воздуха из него (см.

С.35AG7

).

AC607842

Последовательность демонтажа



1.

Присоединение тормозного шланга



(со стороны суппорта тормозного
механизма)

2.

Прокладка

3.

Суппорт тормозного механизма

•

Провера и коррекция биения
тормозного диска (только при
установке) (см.

С.35AG9

).

4.

Диск тормозного механизма
переднего колеса

5.

Фиксатор

6.

Соединение тормозной трубки

>>

A

<<

7.

Тормозной шланг

AC507195

ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-18

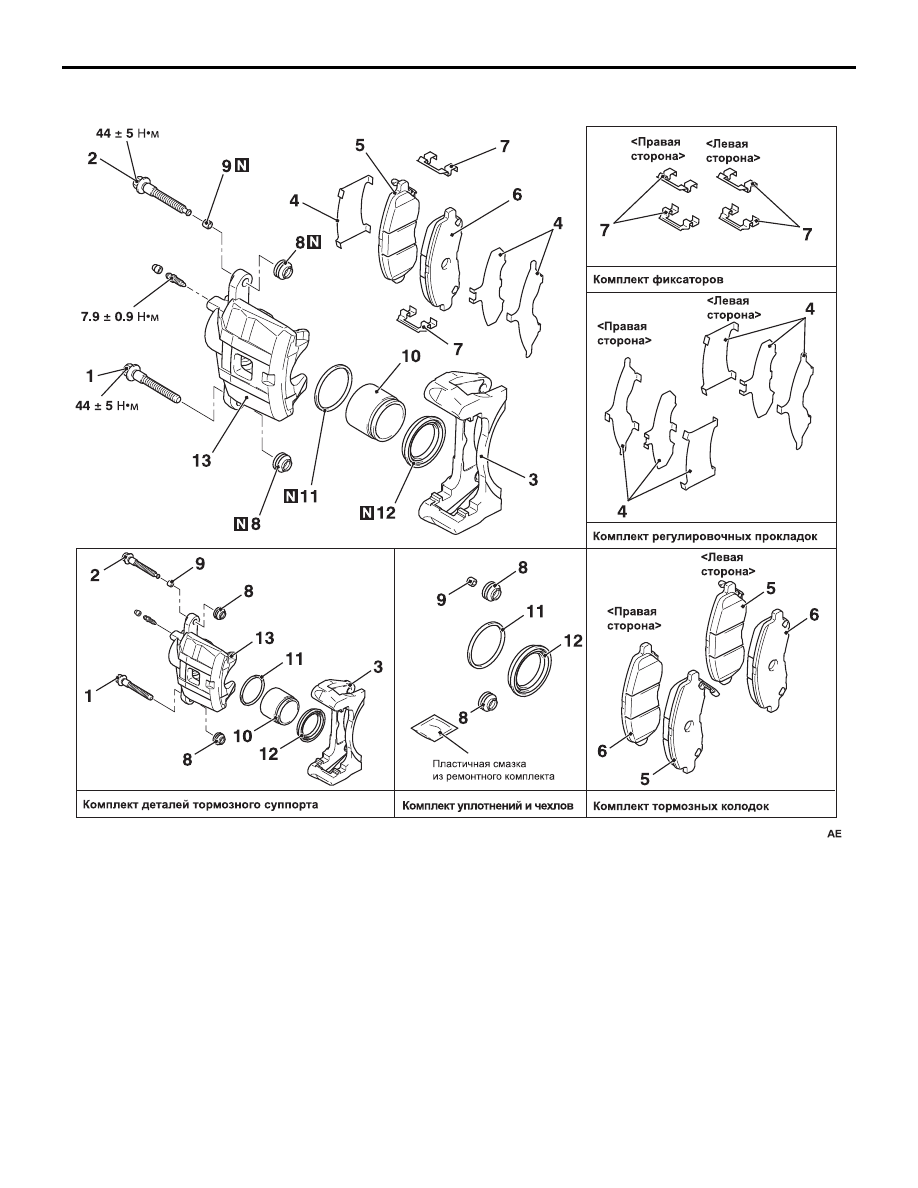

РАЗБОРКА И СБОРКА

M1351006202430

ПРИМЕЧАНИЕ:

.

Что касается комплекта тормозных

колодок, то колодки как для правых, так и для
левых колес имеют индикатор износа.

• Установите тормозную колодку в сборе с

индикатором износа к внутренней стороне

AC611009

Последовательность разборки



1.

Направляющий палец

2.

Стопорный штифт

3.

Опора суппорта  (включая тормозную
колодку, фиксатор и регулировочную
прокладку)

4.

Регулировочная прокладка

5.

Колодка и индикатор износа в сборе

6.

Тормозная колодка в сборе

7.

Фиксатор



8.

Защитный чехол пальцев

9.

Втулка

<<A>>

10.

Поршень

<<B>>

11.

Уплотнение поршня

<<A>>

12.

Защитный чехол поршня

13.

Корпус суппорта

Последовательность разборки



ДИСКОВЫЙ ТОРМОЗНОЙ МЕХАНИЗМ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-19

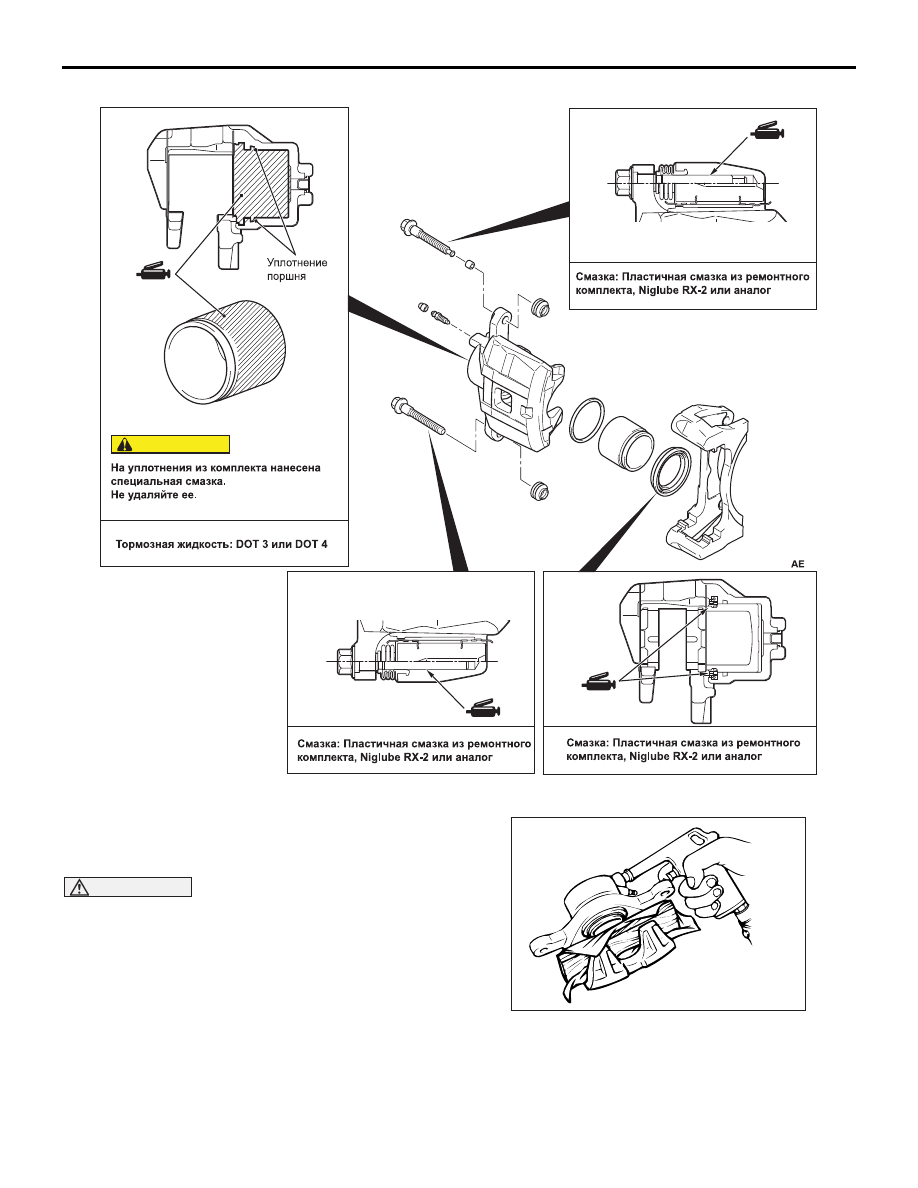

ТОЧКИ СМАЗКИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ПОРШНЯ/ЧЕХЛА
ПОРШНЯ

ВНИМАНИЕ

Для удаления поршней воздух подавайте постеG
пенно. При резкой подаче сжатого воздуха внутрь
цилиндра суппорта поршень вылетит наружу.

Закройте наружную сторону корпуса суппорта
тканью или аналогичным материалом.



При извлечении поршня и защитного чехла из
суппорта подайте сжатый воздух внутрь суппорта
через штуцер крепления тормозного шланга.

AC607854

ВНИМАНИЕ

ACX00697
