ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-12

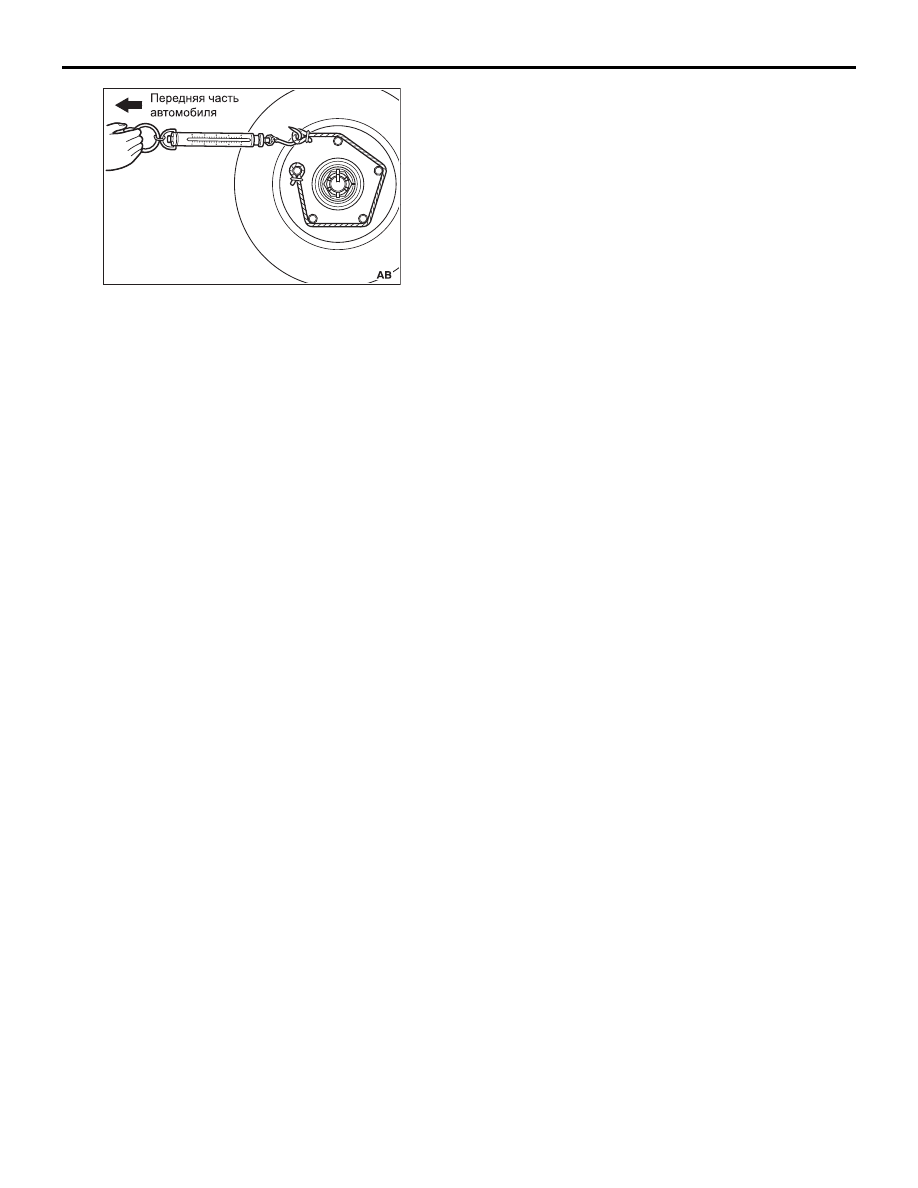

2. Измерьте с помощью пружинного динамометра

момент проворачивания ступицы в направлении
вперед при снятых тормозной колодке,
регулировочной прокладке и фиксаторе.

3. Установите тормозную колодку, регулировочную

прокладку и фиксатор (см.

С.35A8

).

4. Запустите двигатель и два или три раза слегка

нажмите педаль тормоза. Затем заглушите
двигатель. (Усилие нажатия: примерно 50 100 Н)

5. Проверните тормозной диск вперед 10 раз.
6. Измерьте с помощью пружинного динамометра

момент проворачивания ступицы в направлении
вперед при установленных тормозной колодке,
регулировочной прокладке и фиксаторе.

7. Получите величину тянущего усилия тормозного

механизма (разница величин измерения,
полученных в пунктах 2 и 6).

Номинальное значение:

68 Н и менее <Передние колеса>
68 Н и менее <Задние колеса>

8. Если тянущее усилие тормозного механизма

превышает номинальное значение, разберите
суппорт тормозного механизма для проверки
наличия загрязнения/коррозии на поверхности
скольжения поршня и повреждений уплотнения, а
также проверки нормального скольжения
направляющего пальца и стопорного штифта



(см.

С.35A18

 <Передние колеса> или

С.35A22



<Задние колеса>).

AC707502

ПЕДАЛЬ ТОРМОЗА

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-13

ПЕДАЛЬ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

M1351003401636

ВНИМАНИЕ

Во избежание выхода из строя этого выключателя запрещается наносить любую смазку
(консистентную или силиконовый спрей) на него и на место его установки. Кроме того, при работе



не пользуйтесь замасленными перчатками (консистентная смазка, силиконовый спрей и т.д.).

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ ПЕДАЛИ ТОРМОЗА



В СБОРЕ

Потянув вакуумный усилитель со стороны моторного
отсека, снимите педаль тормоза в сборе.

Предварительные операции перед снятием

•

Передняя накладка порога <Левая> и Боковая
накладка передней стойки <Левая> Демонтаж (см.
ГЛАВУ 52A, Внутренняя обивка .)

•

Снятие нижнего кожуха рулевой колонки и нижней
боковой панели (см. ГЛАВУ 52A, Панель управления
в сборе .)

Дополнительные операции после установки

•

Установка нижнего кожуха рулевой колонки и нижней
боковой панели (см. ГЛАВУ 52A, Панель управления
в сборе .)

•

Передняя накладка порога <Левая> и Боковая
накладка передней стойки <Левая> Установка (см.
ГЛАВУ 52A, Внутренняя обивка .)

ACC00530

AC900819

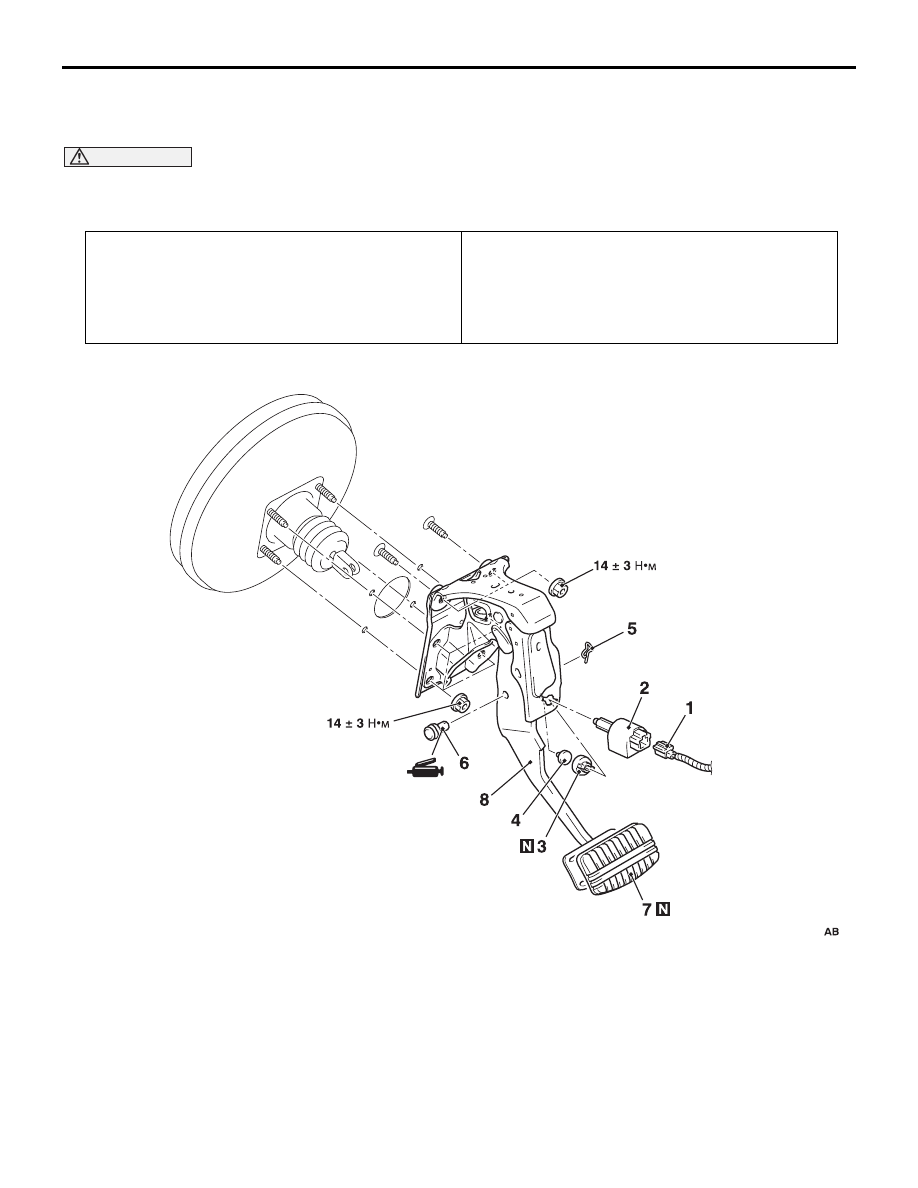

Последовательность демонтажа

1.

Подключение разъема выключателя
стопсигналов

2.

Выключатель стопсигнала

3.

Фиксатор на педали

4.

Ограничитель хода педали

5.

Шплинт

6.

Палец крепления штока вакуумного
усилителя и педали тормоза

7.

Накладка педали сцепления

<<A>>

8.

Педаль тормоза в сборе

ПЕДАЛЬ ТОРМОЗА

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-14

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
СТОПGСИГНАЛА

M1351008900729

ВНИМАНИЕ

Во избежание выхода из строя этого выключаG
теля запрещается наносить любую смазку (конG
систентную или силиконовый спрей) на него и на
место его установки. Кроме того, при работе не
пользуйтесь замасленными перчатками (конG
систентная смазка, силиконовый спрей и т.д.).

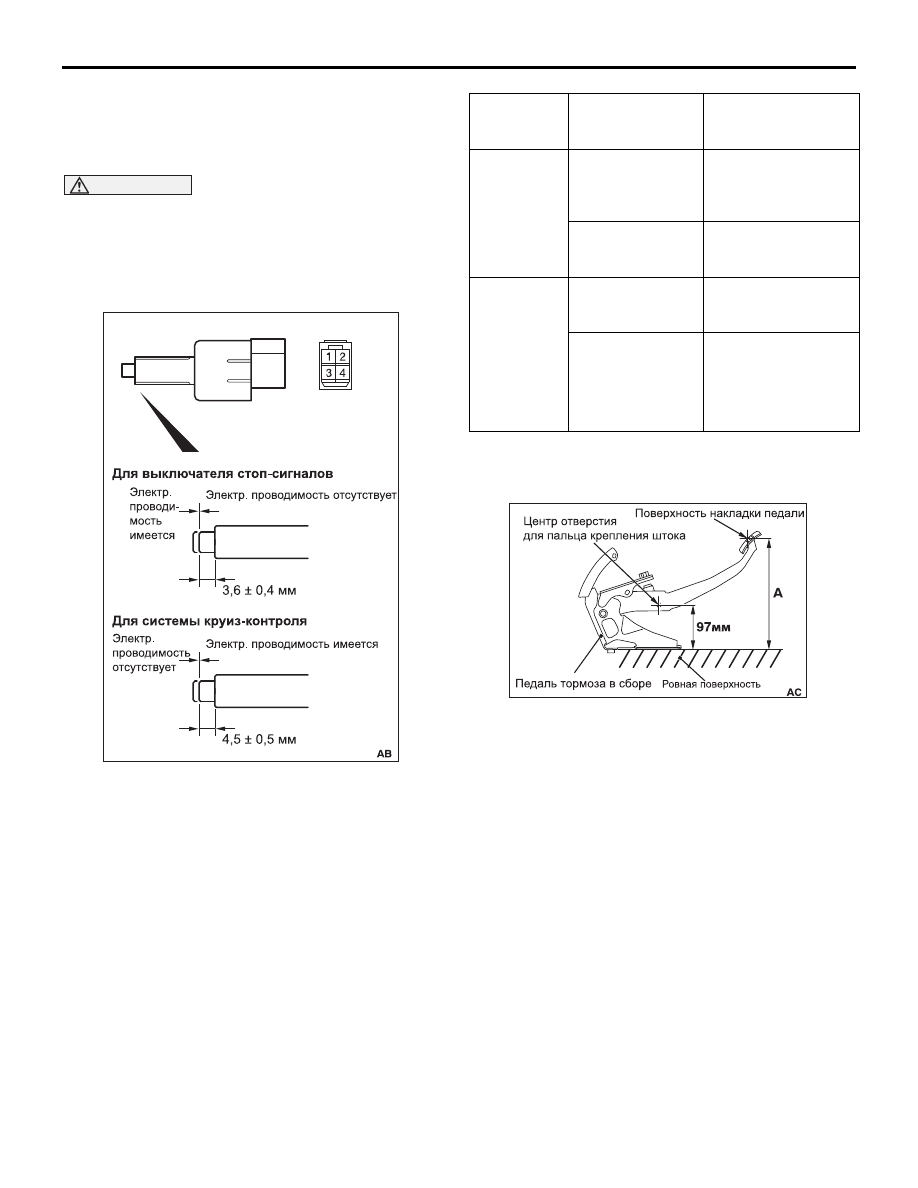

Проверьте наличие проводимости между выводами
переключателя.

ПРОВЕРКА ДЕФОРМАЦИИ ПЕДАЛИ
ТОРМОЗА

M1351016300380

1. Установите педаль тормоза в сборе на

горизонтальную поверхность, как показано на
рисунке, и установите расстояние 97 мм от центра
пальца крепления штока вакуумного усилителя и
педали тормоза до горизонтальной поверхности.
Убедитесь, что размер A на рисунке (расстояние
от накладки педали до горизонтальной
поверхности) находится в пределах номинальной
величины.

Номинальное значение (A): 240  246 мм

2. Если размер A не находится в пределах

номинальной величины, замените педаль тормоза
в сборе.

AC900541

Условия



проверки

Проверяемые
контакты
разъема

Нормальный
результат проверки

В свободном
состоянии

1

− 2 (для

выключателя
стопсигналов)

Электрическая
проводимость
имеется



(2

Ω или меньше)

3

− 4 (для системы

круизконтроля)

Электрическая
проводимость
отсутствует

Нажмите на
плунжер от
края
наружного
корпуса в
соответствии
с размером,
показанным
на рисунке.

1

− 2 (для

выключателя
стопсигналов)

Электрическая
проводимость
отсутствует

3

− 4 (для системы

круизконтроля)

Электрическая
проводимость
имеется



(2

Ω или меньше)

AC507986

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ В СБОРЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

35A

-15

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР В СБОРЕ И

ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1351003703213

<ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И
ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ>

ВНИМАНИЕ

Не трогайте шток в вакуумном усилителе,
поскольку он уже отрегулирован.

Предварительные операции перед снятием

•

Слив тормозной жидкости

•

Демонтаж узла воздухоочистителя двигателя (см.
ГЛАВУ 15

− Воздухоочиститель  <4B11>,  <4B12> ).

Дополнительные операции после установки

•

Установка узла воздухоочистителя двигателя (см.
ГЛАВУ 15

− Воздухоочиститель  <4B11>,  <4B12> ).

•

Замена тормозной жидкости и удаление воздуха из
тормозной системы

AC800763

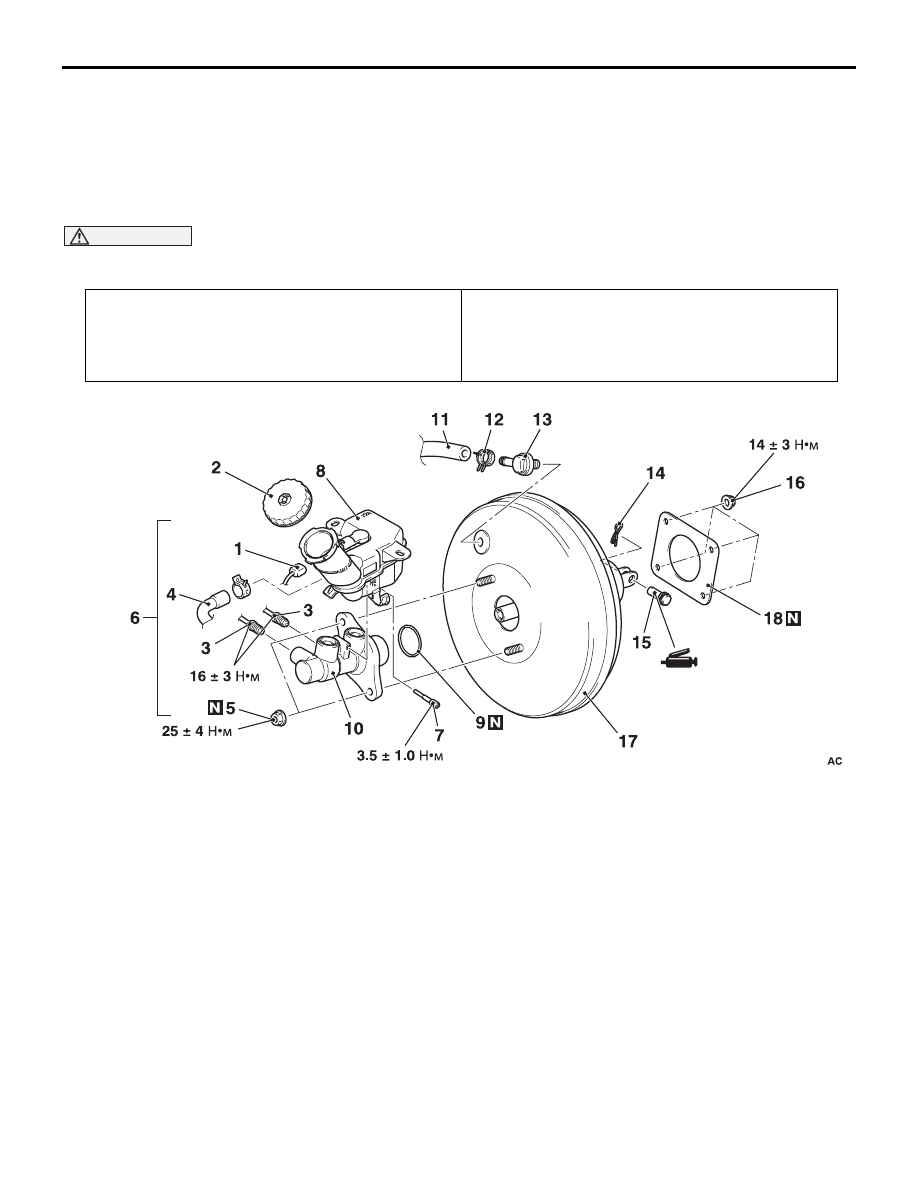

Последовательность снятия деталей
главного тормозного цилиндра



1.

Разъем датчика уровня тормозной
жидкости

2.

Крышка бачка

3.

Соединение тормозной трубки

>>B<<

•

Удаление воздуха из главного тормозного
цилиндра в сборе (только при установке)

5.

Гайки крепления главного тормозного
цилиндра

6.

Бачок в сборе и главный тормозной
цилиндр в сборе

7.

Болт Torx

8.

Бачок в сборе

9.

Кольцевая прокладка

10.

Главный тормозной цилиндр в сборе

Последовательность снятия
вакуумного усилителя

1.

Разъем датчика уровня тормозной
жидкости

3.

Соединение тормозной трубки

>>B<<

•

Удаление воздуха из главного тормозного
цилиндра в сборе (только при установке)

5.

Гайки крепления главного тормозного
цилиндра

6.

Бачок в сборе и главный тормозной
цилиндр в сборе

>>A<<

11.

При подсоединенном вакуумном шланге

12.

Хомут шланга

13.

Обратный клапан

14.

Шплинт

15.

Палец крепления штока вакуумного
усилителя и педали тормоза

16.

Гайка крепления вакуумного усилителя

17.

Вакуумный усилитель в сборе

18.

Уплотнение
