ГЛАВНЫЙ ЦИЛИНДР В СБОРЕ И УСИЛИТЕЛЬ ТОРМОЗА

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-15

ГЛАВНЫЙ ЦИЛИНДР В СБОРЕ И УСИЛИТЕЛЬ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

M1351003701369

Операции, выполняемые перед установкой
• Слив тормозной жидкости

• Снятие крышки воздухоочистителя (См. ГРУППУ 15,

−Воздухоочиститель

Стр.15-3

).

Операции, выполняемые после установки
• Установка крышки воздухоочистителя (См. ГРУППУ

15,

−Воздухоочиститель

Стр.15-3

).

• Повторная заправка тормозной жидкости и удаление

воздуха (См

Стр.35A-7

).

16

16

15

21

22

14 ± 3 Нм

20

18

8

7

5

6

12

13

13

11

12

13

17

15

14

11

10

9

2

4

4

3

1

N

N

11 ± 1 Нм

25 ± 4 Нм

16 ± 3 Нм

19

AB

AC701188

Этапы снятия

1.

Разъем датчика уровня
тормозной жидкости

2.

Крышка резервуара

3.

Разъем шланга резервуара

4.

Разъем тормозной трубки

5.

Крепежные гайки главного
цилиндра

6.

Резервуар и главный цилиндр
в сборе

7.

Винт типа Torx

8.

Главный цилиндр в сборе

9.

Резервуар в сборе

10. Уплотнительное кольцо

>>

B

<<

11. Вакуумный шланг

>>

B

<<

12. Контрольный клапан
13. Зажим шланга

>>

B

<<

14. Вакуумный шланг
15. Зажим шланга
16. Разъем выпускающего

вакуумного шланга

17. Вакуумный шланг в сборе

>>

A

<<

18. Шплинт
19. Палец в сборе
20. Крепежная гайка усилителя тормоза

•

Декоративная панель капота
(См. ГРУППУ 42, Отдельная
панель

Стр.42A-135

.)

•

Распорка передних амортизаторов
(См. ГРУППУ 42, Распорка передних
амортизаторов

Стр.42A-11

.)

21. Усилитель тормоза в сборе
22. Уплотнение

Этапы снятия (Продолжение)

ГЛАВНЫЙ ЦИЛИНДР В СБОРЕ И УСИЛИТЕЛЬ ТОРМОЗА

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-16

ТОЧКИ УСТАНОВКИ
>>А<< УСТАНОВКА ШПЛИНТА

Педаль тормоза в сборе

Передняя часть

автомобиля

Шплинт

AB

AC506807

1. Установить шплинт, как показано на рисунке.

>>В<< УСТАНОВКА КОНТРОЛЬНОГО
КЛАПАНА И ВАКУУМНОГО ШЛАНГА

AB

Усилитель тормоза

65°

AC607648

Контрольный клапан

1. Установить контрольный клапан в усилитель

тормоза, как показано на рисунке.

Вид D

Метка

краской

Метка краской

Метка краской

Вид C

Метка краской

D

Вид B

Вид А

C

B

A

AD

AC613196

2. Для монтажа вакуумного шланга необходимо

выровнять метки, как показано на рисунке.

ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-17

ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1351006001109

Операции, выполняемые перед установкой
Слив тормозной жидкости

Операции, выполняемые после установки
Повторная заправка тормозной жидкости и удаление
воздуха (См

Стр.35A-7

).

4

16 ± 3 Нм

5

6

N

2

7

1

3

30 ± 4 Нм

100 ± 10 Нм

AC

AC505544

Этапы снятия

1.

Разъем тормозного шланга
(со стороны суппорта тормоза)

2.

Прокладка

>>

B

<<

3.

Суппорт тормоза в сборе

4.

Диск переднего тормоза

5.

Зажим

6.

Тормозная трубка

>>

A

<<

7.

Разъем тормозного шланга
(со стороны тормозной трубки)

ТОЧКИ УСТАНОВКИ
>>А<< УСТАНОВКА ТОРМОЗНОГО
ШЛАНГА

1. Вставить тормозной шланг в отверстие

в кронштейне бокового борта кузова.

2. Вставить тормозной шланг в суппорт тормоза.
3. Закрепить тормозной шланг в двух точках

крепления.

Непра-

вильно

AB

Тормозной шланг

Кронштейн

Правильно

Вид А

A

AC507195

4. Закрутить тормозной шланг таким образом,

чтобы он распрямился, и закрепить скобой на
кронштейне на кузове, как показано на
рисунке.

>>В<< УСТАНОВКА СУППОРТА
ТОРМОЗА В СБОРЕ

Измерить усилие торможения, создаваемое
тормозными накладками, следующим образом:

AC302742

ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ В СБОРЕ

ОСНОВНАЯ ТОРМОЗНАЯ СИСТЕМА

35A-18

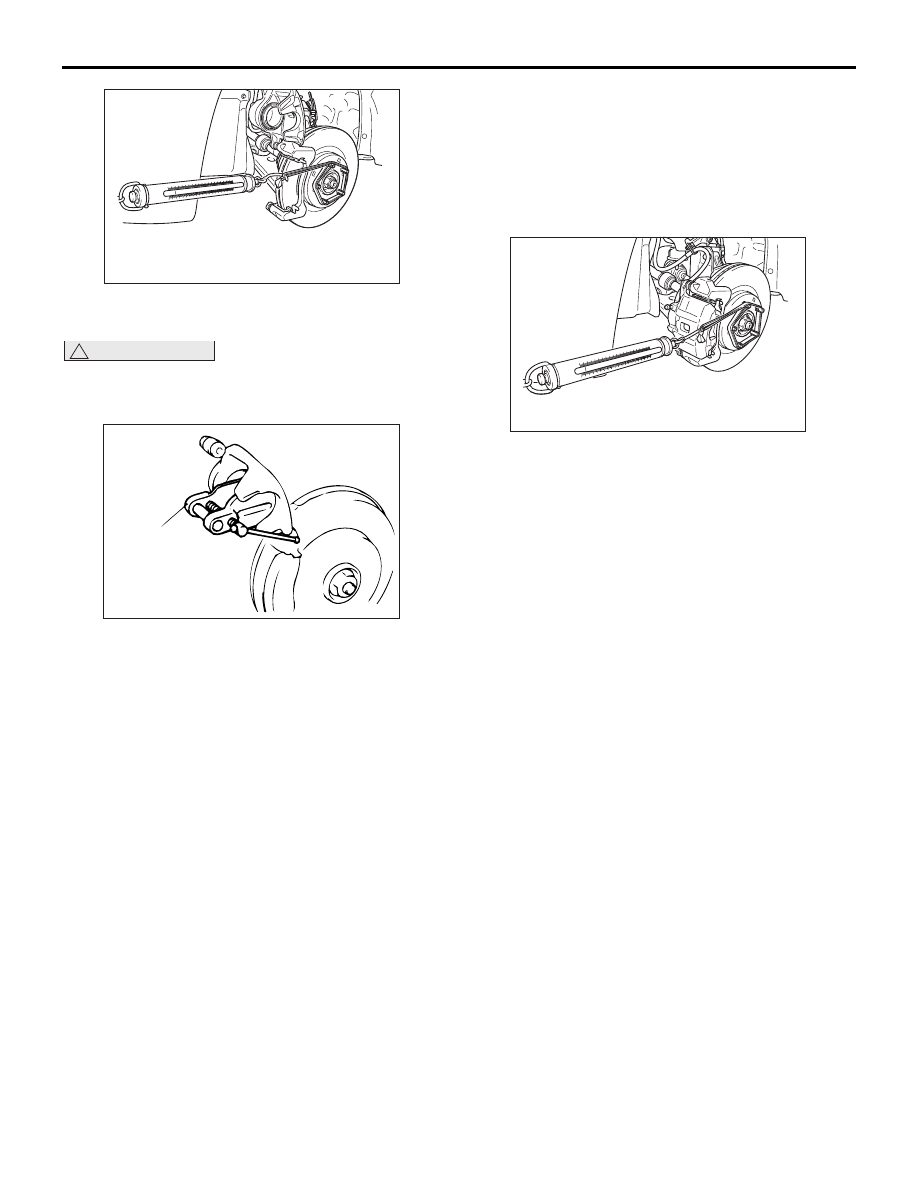

1. С помощью динамометра измерить момент

скольжения ступицы при движении вперед.

!

ОСТОРОЖНО

Не допускайте попадания смазки и других
пачкающих веществ на фрикционные
поверхности накладки и тормозного диска.

AC102474

MB990520

MB990520

AB

2. Очистить поршень и вдавить его в цилиндр

с помощью расширителя манжеты поршня
(Специальный инструмент: MB990520).

3. Установить зажим накладки и саму накладку

на опору суппорта и затянуть направляющий
штифт с указанным моментом.

Момент затяжки: 44

± 5 Нм

4. Запустить двигатель, сильно нажать на педаль

2-3 раза. Затем остановить двигатель.

5. 10 раз повернуть тормозной диск вперед.

AC302743

6. С помощью динамометра измерить момент

скольжения ступицы при движении вперед.

7. Вычислить усилие торможения (разность

между значениями, измеренными в пунктах
1 и 6).

Стандартное значение: 68 Н или менее

8. Если усилие торможения превышает

стандартное значение, следует демонтировать
поршень и проверить, нет ли на его подвижной
части загрязнений/ржавчины, а также
проверить состояние поршня/уплотнительного
кольца, и убедиться в правильности хода
скользящего штифта.
