Mitsubishi Lancer X. Руководство - часть 229

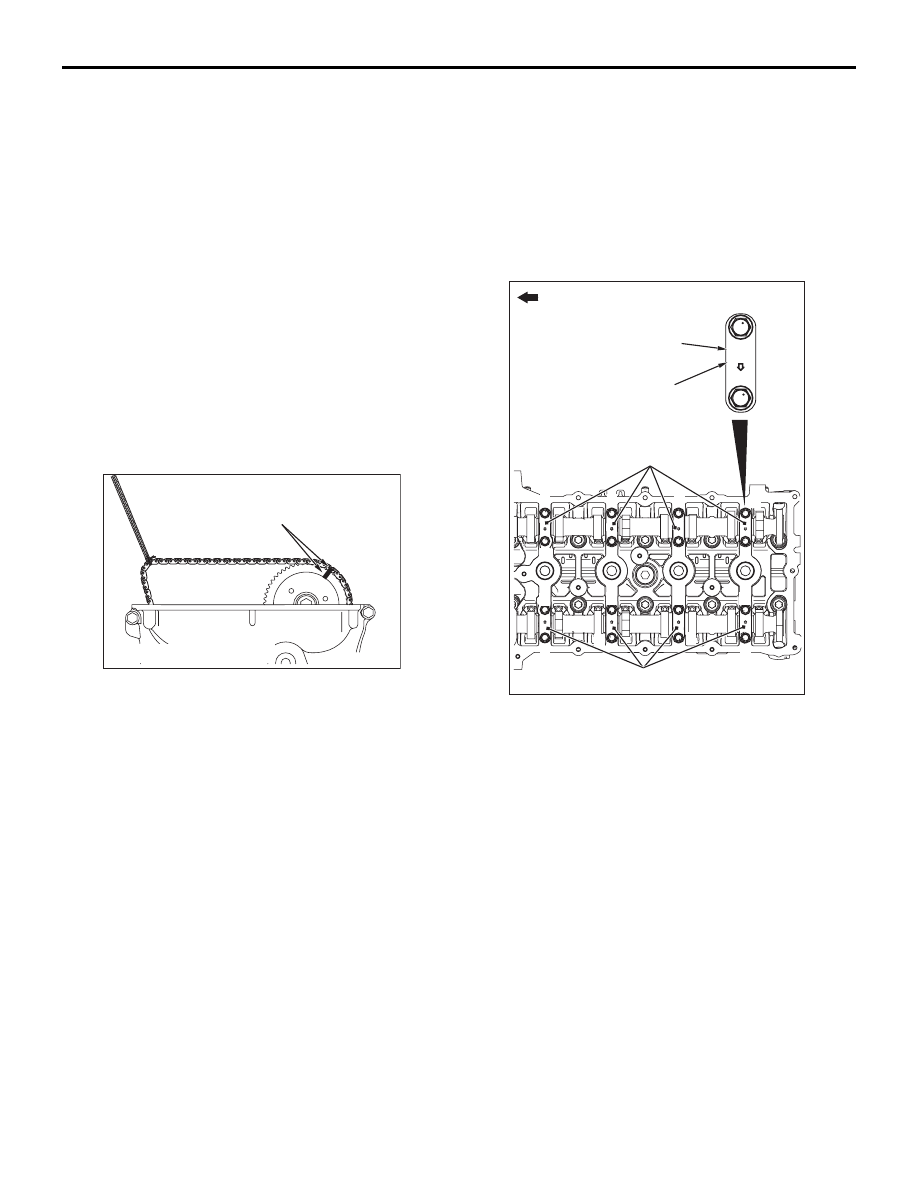

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ
11A-23
ПРИМЕЧАНИЕ: При разблокированном
натяжителе цепи ГРМ ввести специальный
инструмент (MB992103) вдоль цепи ГРМ со
стороны натяжения, в соответствии
с формой верхней части специального
инструмента MB992103. Специальный
инструмент MB992103 можно плавно
вводить до положения, в котором линия
ввода совмещается с верхней поверхностью
картера цепи ГРМ (В на иллюстрации),
а выступающую боковую направляющую
натяжителя цепи можно придерживать (С на
иллюстрации).
3. При введенном до направляющей линии
специальном инструменте MB992103 нажать
на него напротив звездочки впускной стороны
распределительного вала, вытянуть
и удерживать боковую направляющую цепи
ГРМ.
4. Извлечь отвертку с плоским наконечником,
разблокировав натяжитель цепи ГРМ.
!
ОСТОРОЖНО
Цепь ГРМ может быть защемлена другими
деталями. После провисания цепи ГРМ
вращать коленчатый вал запрещено.

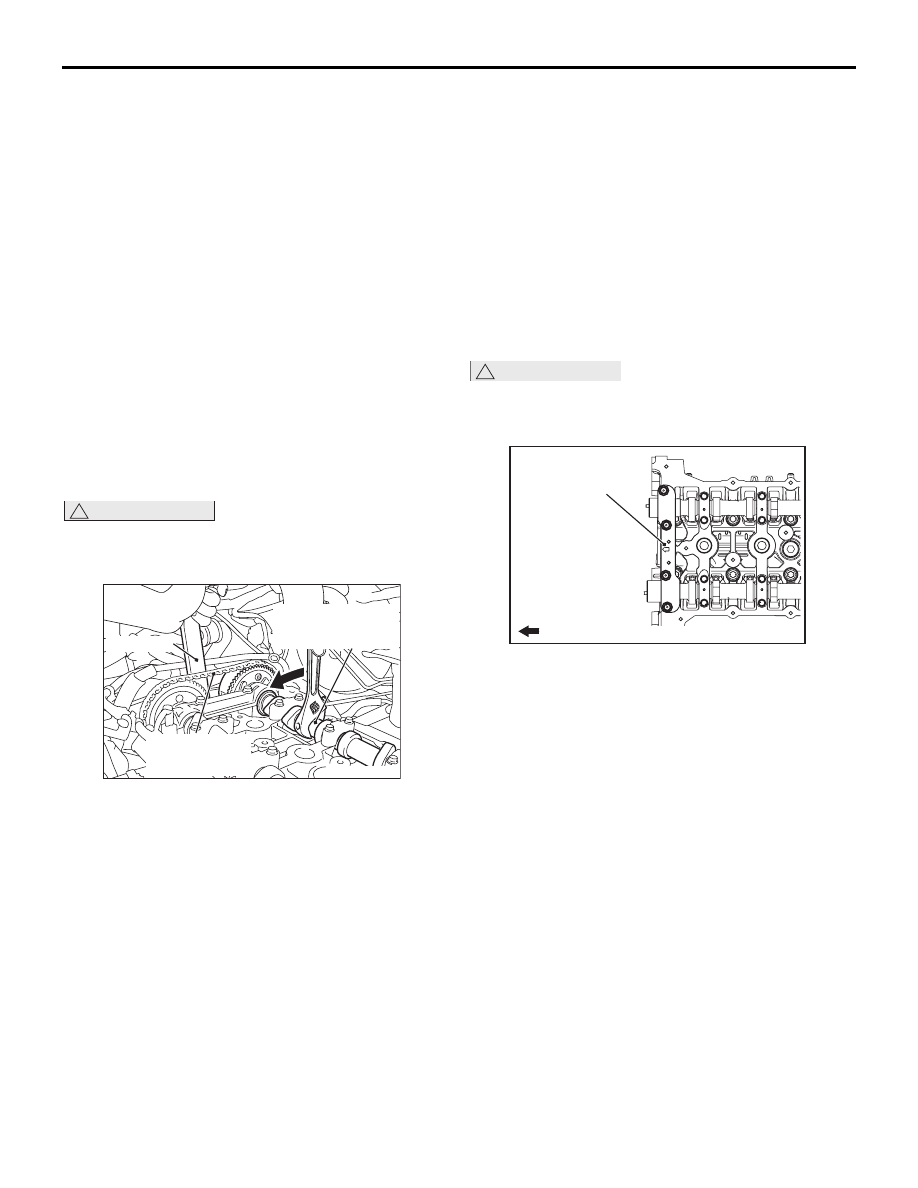

5. При выдвинутой боковой направляющей цепи
ГРМ подвесить специальный инструмент
MB992103 над шестиугольной частью
распределительного вала со стороны выпуска
и повернуть распределительный вал по
часовой стрелке для обеспечения провисания
цепи ГРМ между звездочками
распределительного вала.
<<D>> СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ
ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
В СБОРЕ
!
ОСТОРОЖНО
Следует предпринять меры
предосторожности, чтобы не уронить
подшипник распределительного вала.
Отвернуть крепежные болты на передней крышке
подшипника распределительного вала
в номерном порядке, показанном на рисунке,
и снять крышку подшипника распределительного
вала в сборе.
Шестигранный
участок распре-
делительного вала
Цепь газора-
спределитель-
ного механизма
MB992103
AB
AC506748
Передняя крышка
подшипника
распределительного
вала в сборе
4
3
2
1
AB
AC506745
Передняя часть двигателя
