РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-19

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

M1112023100178

5

21

19

от 3,0 ± 1,0 Нм до 5,5 ± 0,5 Нм

(Моторное

масло)

(Моторное масло)

Перед установкой

смажьте моторным

маслом все дви-

жущиеся части.

18

10

13 ± 1 Нм

8

N

32

N

29

12 ± 1 Нм

от 17 ± 3 Нм до 30 ± 2 Нм

12 ± 1 Нм

25 ± 4 Нм

10 ± 2 Нм

31

30

24

25

23

22

13

12

1

9

26

10 ± 2 Нм

28

27

3,0 ± 0,5 Нм

10 ± 2 Нм

16

6

59 ± 5 Нм

AC

3

4

17

7

11

14

15

20

2

AC613434

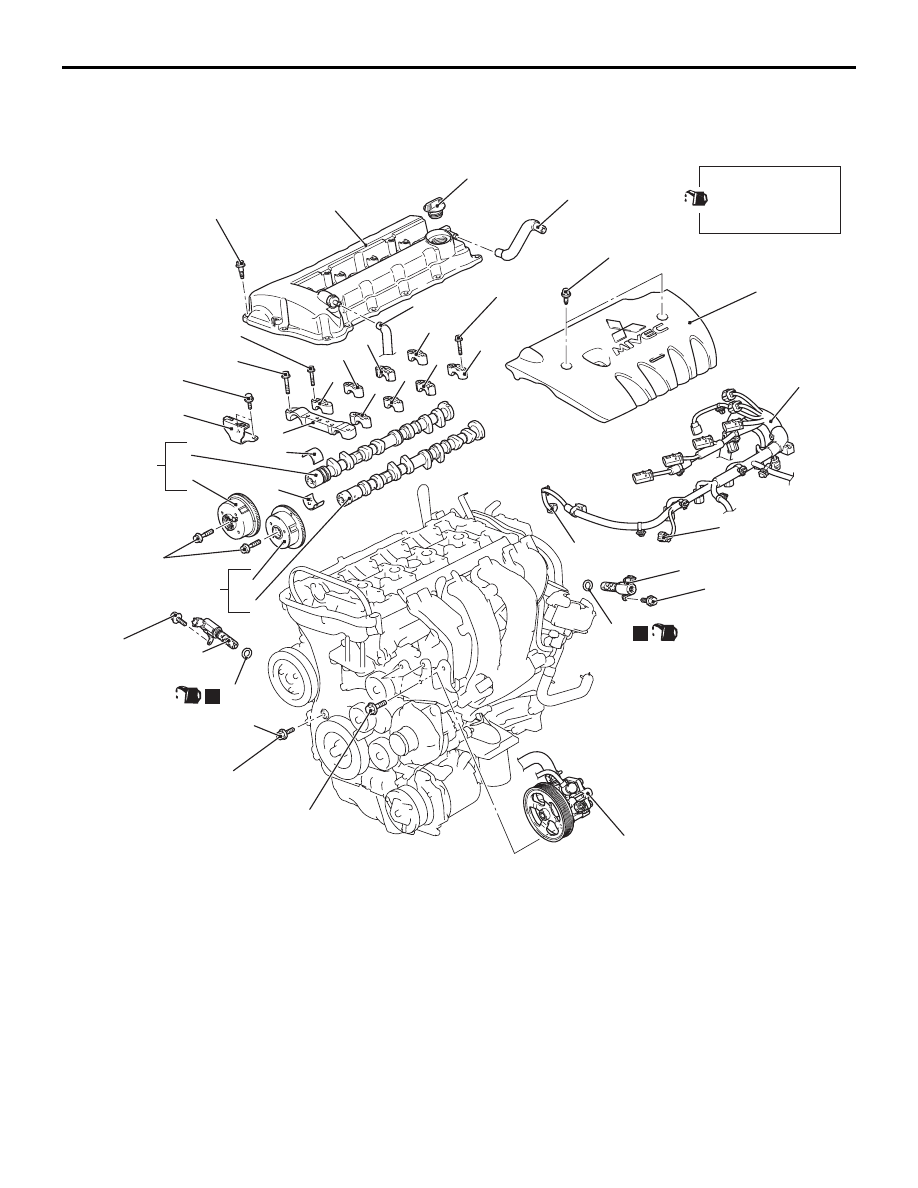

Последовательность
демонтажа
распределительного вала

•

Впускной шланг
воздухоочистителя
и воздухоочиститель в сборе
(см. ГРУППА 15

−

Воздухоочиститель

Стр.15-3

).

•

Распорка (см. ГРУППА 42А

−

Распорка

Стр.42A-11

).

1.

Верхняя крышка двигателя

•

Катушка зажигания (см. ГРУППА
16

− Система зажигания, катушка

зажигания

Стр.16-31

).

2.

Соединение шланга
принудительной вентиляции
картера

3.

Соединение шланга PCV

4.

Соединение жгута
электропроводки управления

5.

крышка маслозаливной
горловины

<<

A

>>

>>

G

<< 6.

Крышка головки цилиндров
в сборе

Последовательность
демонтажа
распределительного вала

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-20

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

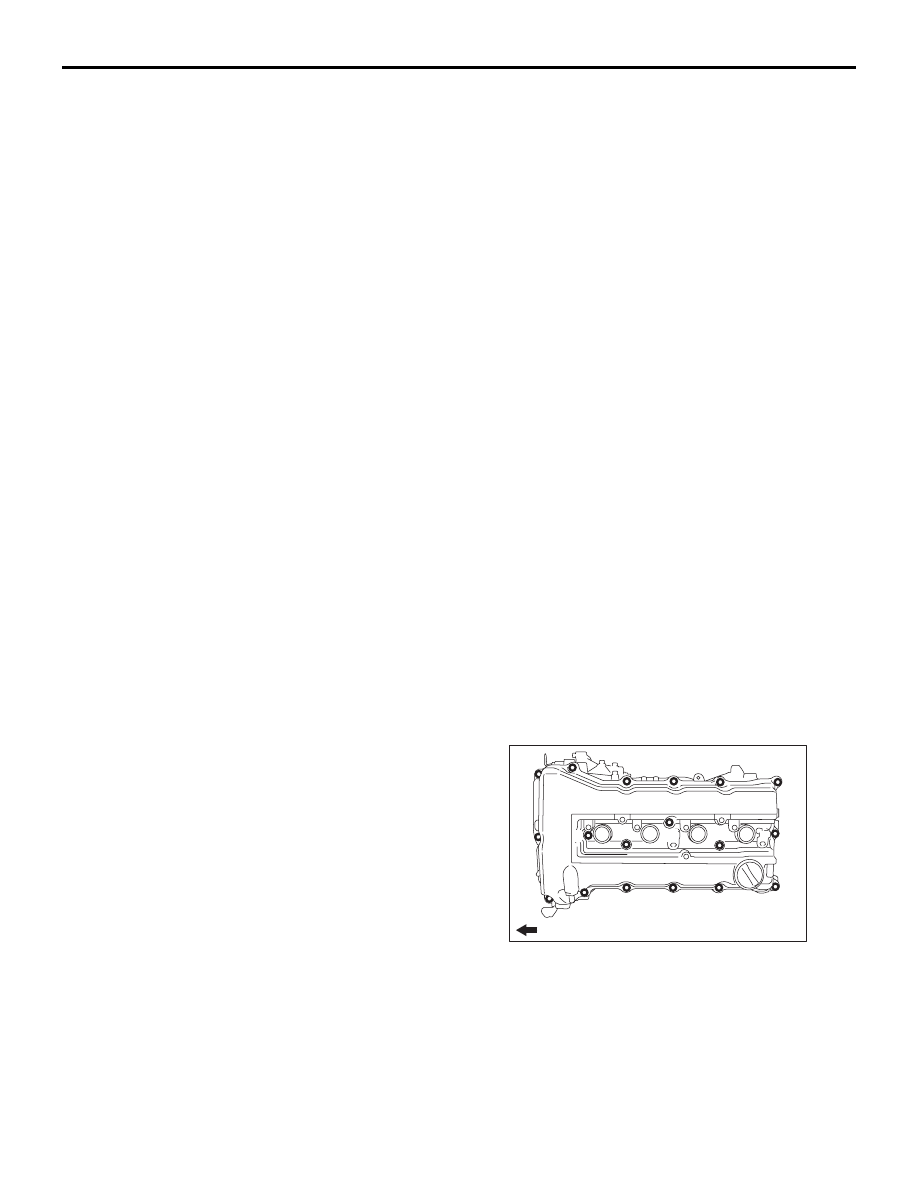

<<A>> СНЯТИЕ КРЫШКИ ГОЛОВКИ
ЦИЛИНДРОВ В СБОРЕ

Отвернуть крепежные болты крышки головки
цилиндров в сборе в порядке номеров, указанном
на иллюстрации, и снять крышку головки
цилиндров.

<<

B

>>

•

Установка компрессии в ВМТ
цилиндра №1 (только при снятии)

•

Регулировка зазора клапанов
(см.

Стр.11A-12

). (Только при

установке)

7.

Верхняя направляющая цепи
ГРМ

8.

Болт сервисного отверстия

<<

C

>>

•

Операции перед снятием
распределительного вала
и звездочки распределительного
вала в сборе (со стороны
выпуска) (только при снятии)

<<

D

>>

>>

F

<<

9.

Передняя крышка подшипника
распределительного вала
в сборе

>>

E

<<

10. Подшипник распределительного

вала

<<

E

>>

>>

D

<<

11. Крышка подачи масла

к подшипнику
распределительного вала
(сторона выпуска)

<<

E

>>

>>

D

<<

12. Крышка подшипника

распределительного вала
(сторона выпуска)

<<

E

>>

>>

D

<<

13. Крышка подшипника

распределительного вала
(сторона выпуска)

<<

E

>>

>>

D

<<

14. Крышка упорного подшипника

распределительного вала
(сторона выпуска)

<<

F

>>

>>

E

<<

15. Распределительный вал

и звездочка распределительного
вала в сборе (сторона выпуска)

<<

G

>> >>

B

<<

16. Звездочка распределительного

вала (сторона выпуска)

<<

G

>> >>

B

<<

17. Распределительный вал (сторона

выпуска)

>>

E

<<

18. Подшипник распределительного

вала

<<

E

>>

>>

D

<<

19. Крышка подачи масла

к подшипнику
распределительного вала
(сторона впуска)

<<

E

>>

>>

D

<<

20. Крышка подшипника

распределительного вала
(сторона впуска)

<<

E

>>

>>

D

<<

21. Крышка подшипника

распределительного вала
(сторона впуска)

Последовательность
демонтажа
распределительного вала

<<

E

>>

>>

D

<<

22. Крышка упорного подшипника

распределительного вала
(сторона впуска)

>>

C

<<

23. Распределительный вал

и звездочка распределительного
вала в сборе (сторона впуска)

<<

G

>> >>

B

<<

24. Звездочка распределительного

вала (сторона впуска)

<<

G

>> >>

B

<<

25. Распределительный вал (сторона

впуска)
Порядок демонтажа клапана
управления маслом

•

Ремень привода генератора
и других агрегатов
(см.

Стр.11A-16

).

<<

H

>>

26. Насос гидроусилителя рулевого

управления в сборе

27. Соединение клапана управления

маслом (сторона впуска)

<<

I

>>

>>

A

<<

28. Клапан управления маслом

(сторона впуска)

>>

A

<<

29. Уплотнительное кольцо
30. Соединение клапана управления

маслом (сторона выпуска)

<<

I

>>

>>

A

<<

31. Клапан управления маслом

(сторона выпуска)

>>

A

<<

32. Уплотнительное кольцо

Последовательность
демонтажа
распределительного вала

Передняя часть двигателя

18

17

16

15

14

13

12

11

7

8

4

10

2

5

9

1

6

3

AB

3

C50674

A

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-21

<<B>> УСТАНОВКА КОМПРЕССИИ
В ВМТ ЦИЛИНДРА №1

!

ОСТОРОЖНО

Повернуть коленчатый вал по часовой
стрелке.

1. Повернуть коленчатый вал по часовой стрелке

так, чтобы метка угла опережения зажигания
на звездочке совместилась горизонтально
с верхней поверхностью головки цилиндров,
и установить цилиндр №1 в ВМТ такта сжатия.
В этот момент убедиться в том, что метка угла
опережения зажигания на шкиве коленчатого
вала находится в положении отметки «Т»
индикатора угла опережения зажигания
картера цепи ГРМ в сборе.

2. Нанести краской метки на звездочку

распределительного вала и на цепь ГРМ
в положении их совмещения с меткой
зацепления цепи звездочки
распределительного вала (круглое отверстие).

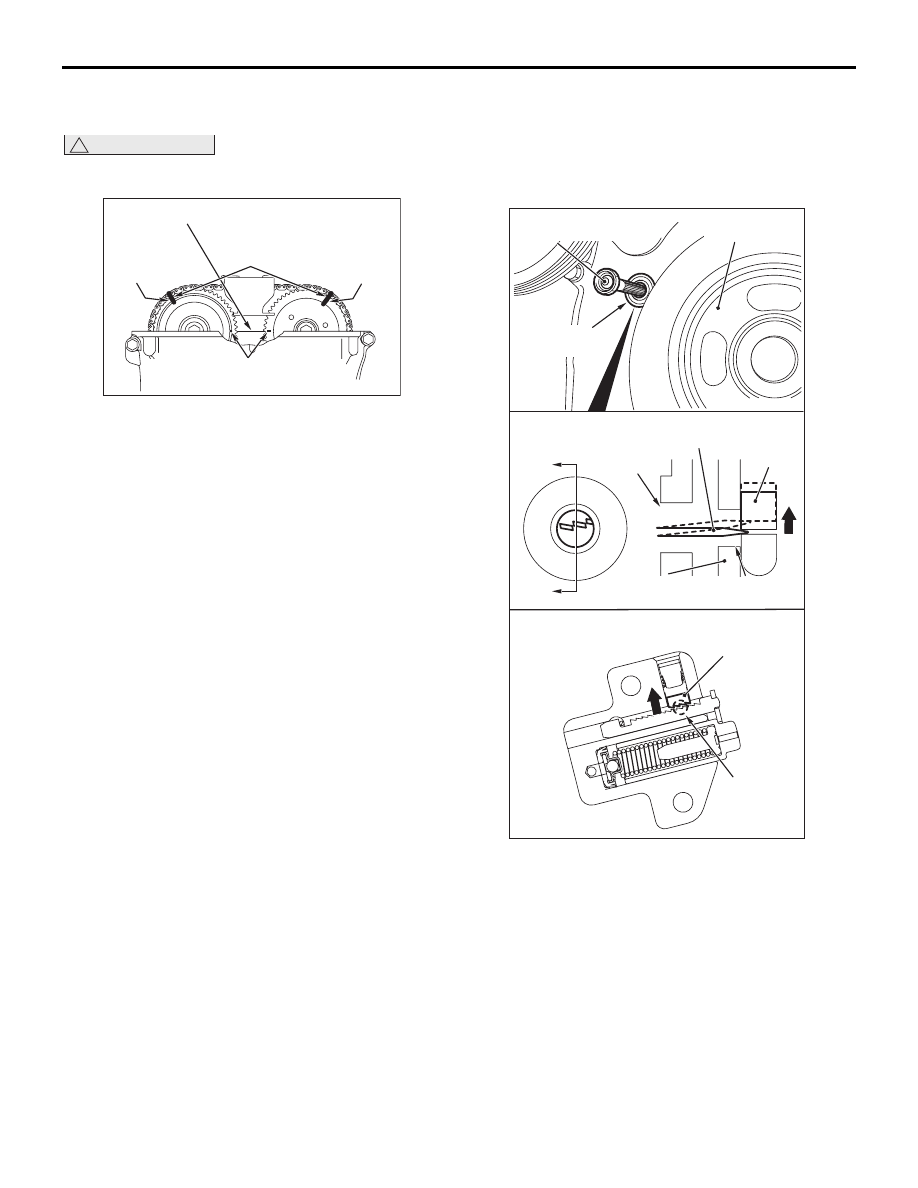

<<C>> ОПЕРАЦИЯ ПО ПОДГОТОВКЕ
К СНЯТИЮ РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА И ЗВЕЗДОЧКИ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
В СБОРЕ (СТОРОНА ВЫПУСКА)

1. Ввести через сервисное отверстие картера

цепи ГРМ отвертку с плоским наконечником,
подтолкнуть вверх храповик натяжителя цепи
ГРМ для его разблокировки и удерживать
натяжитель цепи ГРМ в таком положении.
ПРИМЕЧАНИЕ: Слегка нажать вниз ручку
отвертки, вставленной в натяжитель цепи
ГРМ, для создания давления вверх
наконечником отвертки и разблокировки
натяжителя.

Верхняя поверхность головки цилиндров

AB

Установочная

метка цепи ГРМ

Установочная

метка

цепи ГРМ

Установочные метки звездочки

распределительного вала

Маркировка

краской

AC506744

Конструктивная схема

натяжителя цепи ГРМ

Отверстие

спуска

храповика

Храповик

Натяжитель

цепи ГРМ

Отверстие

спуска храповика

Прецизионная ответка с плоским жалом

Храповик

Сервисное

отверстие

Шкив колен-

чатого вала

Сервисное

отверстие

Прецизионная ответка

с плоским жалом

A

A

Разрез А-А

AB

AC509155

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-22

!

ОСТОРОЖНО

• При вводе специального стержня

ослабления натяжения цепи (MB992103)
внутрь картера цепи следует обратить
внимание на положение цепи ГРМ во
избежание ее повреждения, а также
повреждения боковой направляющей
натяжителя цепи. Не следует вставлять
специальный инструмент MB992103 за
пределы линии ввода.

• При неполной разблокировке натяжителя

цепи ГРМ специальный инструмент
MB992103 не может быть введен до линии
ввода. Для ввода специального
инструмента MB992103 не следует
применять усилие. Для разблокировки
натяжителя цепи и ввода специального
инструмента MB992103 необходимо
повторить процедуры этапа 1.

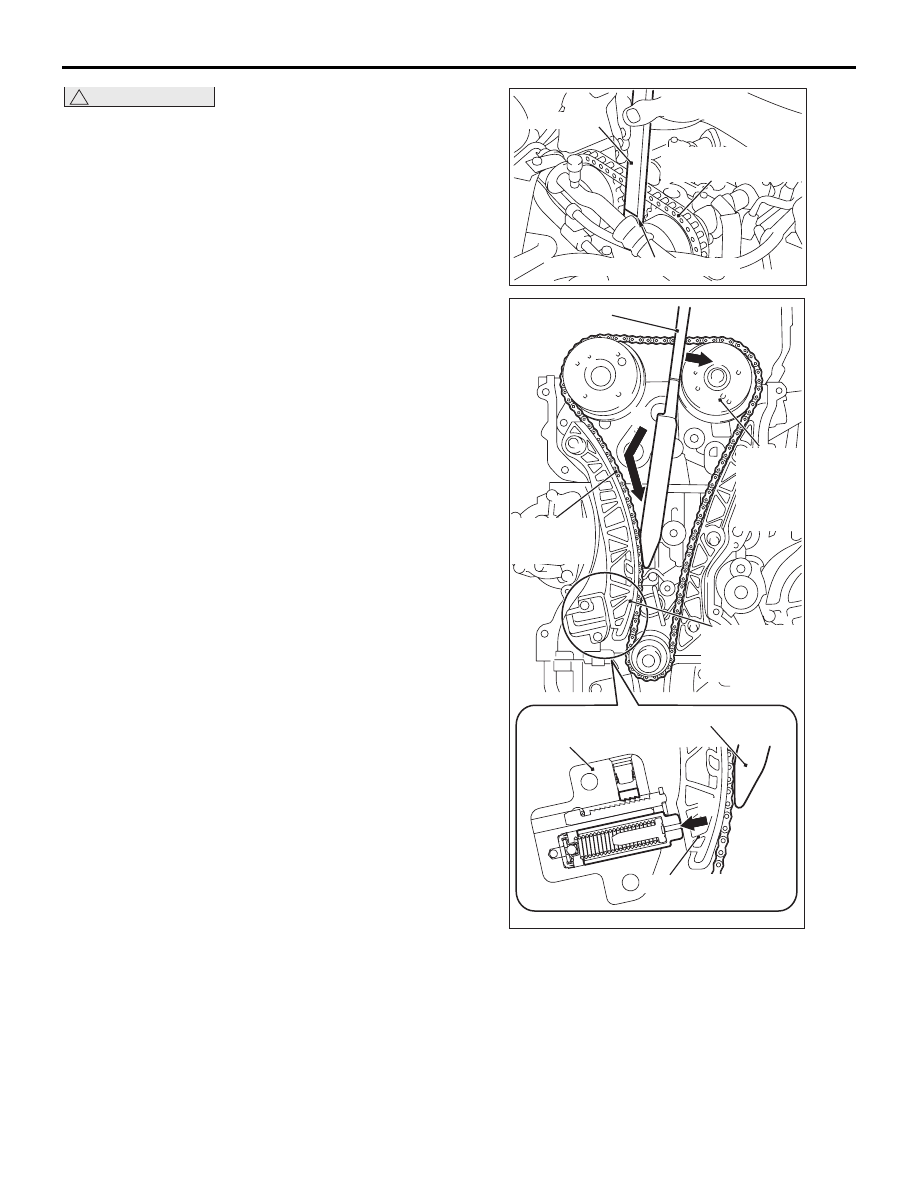

2. При разблокированном натяжителе цепи ГРМ

ввести специальный стержень ослабления
натяжителя (MB992103) изнутри картера цепи
ГРМ вдоль цепи со стороны натяжителя, пока
линия ввода не совместится с верхней
поверхностью картера цепи ГРМ (А на
иллюстрации).

Стандартная линия установки

MB992103

Цепь газораспредели-

тельного механизма

AB

AC507118

C

B

A

Цепь ГРМ

(со стороны

натяжителя)

Звездочка

распре-

делитель-

ного вала

(сторона

впуска)

Боковая

направляющая

натяжения

цепи ГРМ

Натяжитель цепи ГРМ

MB992103

MB992103

AB

AC509159

AC508123

Боковая направляющая

натяжения цепи ГРМ
