СИСТЕМА СМАЗКИ -

Общие данные/ Технические



операции на автомобиле

12-1

ГЛАВА 12

СИСТЕМА СМАЗКИ

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Изменен рекомендуемый сорт масла для двигателя.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

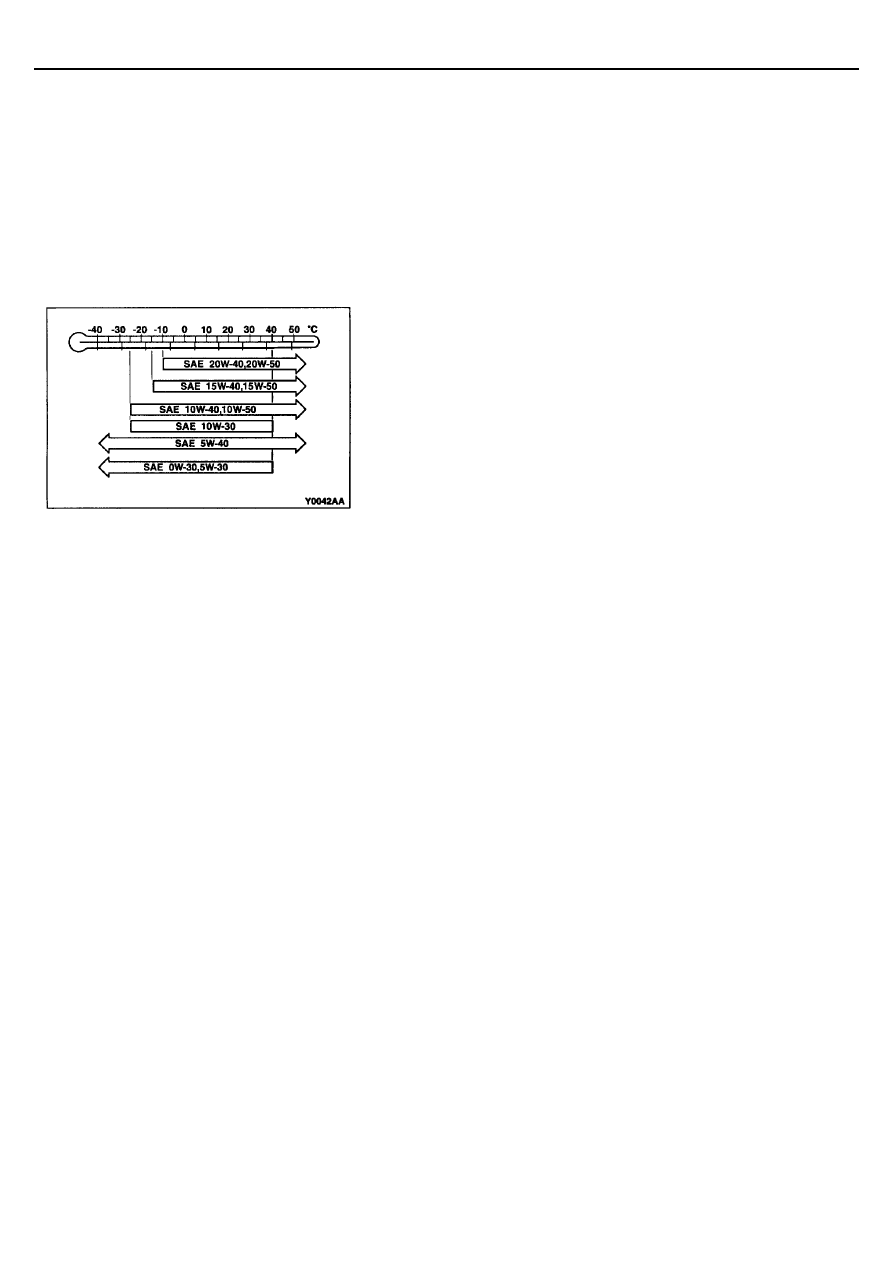

Рекомендуемое моторное масло (по классификации ACEA и API):
EСЕA A1, A2, A3/API SG (и выше).

\

13A-1

СОДЕРЖАНИЕ

СИСТЕМА РАСПРЕДЕЛЕННОГО
ВПРЫСКА ТОПЛИВА (MPI)

áááá4G1ññññ ...2

ОБЩИЕ СВЕДЕНИЯ ..................................... 2

Конструктивные изменения ...................... 2

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

Функция самодиагностики ........................ 2

Основные характеристики ........................ 2

Диагностика системы распределенного
впрыска топлива ....................................... 3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 4

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ............... 4

ПОИСК НЕИСПРАВНОСТЕЙ ....................... 5

Функция диагностики ................................ 5

Справочная таблица аварийного
режима работы ......................................... 8

Таблица диагностических кодов
неисправностей......................................... 9

Методики проверки по диагностическим
кодам неисправности.............................. 10

Таблица признаков неисправностей...... 39

Методики поиска неисправностей
по их признакам ...................................... 40

Справочная таблица данных (Data List) 65

Справочная таблица “Actuator Test”
(Проверка исполнительных устройств).. 70

Проверка напряжения на выводах
электронного блока управления
двигателем .............................................. 71

Методика проверки с использованием
мотор-тестера (осциллографа) .............. 72

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 78

Регулировка базовой частоты вращения
холостого хода ........................................ 78

Схема расположения элементов
(деталей) системы впрыска.................... 79

Проверка датчика температуры воздуха
во впускном коллекторе ............................ 80

Проверка кислородного датчика ............ 80

ФОРСУНКА.................................................. 82

СИСТЕМА РАСПРЕДЕЛЕННОГО
ВПРЫСКА ТОПЛИВА (MPI)

áááá4G9ññññ....84

ОБЩИЕ СВЕДЕНИЯ ................................... 84

Конструктивные изменения .................... 84

ОБЩАЯ ИНФОРМАЦИЯ............................. 84

Функция самодиагностики ...................... 84

Основные характеристики ...................... 84

ПОИСК НЕИСПРАВНОСТЕЙ...................... 85

Функция самодиагностики ...................... 85

Справочная таблица аварийного
режима работы........................................ 89

Таблица диагностических кодов
неисправностей....................................... 90

Методики проверки по диагностическим
кодам неисправности.............................. 92

Таблица признаков неисправностей .... 125

Методики поиска неисправностей
по их признакам .................................... 126

Справочная таблица данных (Data List)153

Справочная таблица “Actuator Test”
(Проверка исполнительных устройств) 158

Проверка напряжения на выводах
электронного блока управления
двигателем ............................................ 159

Методика проверки с использованием
мотор-тестера (осциллографа) ............ 166

MPI<4G1>-

Общие сведения/ Общая информация

13A-2

РАСПРЕДЕЛЕННЫЙ ВПРЫСК ТОПЛИВА (MPI) <4G1>

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Были введены операции технического обслуживания и ремонта в соответствии с ниже перечисленными конструктивными
изменениями системы топливоподачи.
•  Была установлена бортовая система диагностики, расширена номенклатура элементов диагностики, изменена нумерация

диагностических кодов неисправностей.

•  Была установлена система зажигания без распределителя, но с двумя катушками зажигания.

•  На коленчатом валу установлен датчик положения коленчатого вала.

•  Установлен датчик положения распределительного вала.

•  Установлен датчик неисправности системы зажигания.

•  Установлен датчик температуры воздуха во впускном коллекторе, который встроен в датчик вакуума (датчик абсолютного

давления воздуха во впускном коллекторе).

•  Установлены передний и задний кислородные датчики.

•  Упразднен вывод для регулирования угла опережения зажигания.

•  Изменена конструкция топливного коллектора.

ОБЩАЯ ИНФОРМАЦИЯ

ФУНКЦИЯ САМОДИАГНОСТИКИ

Были добавлены следующие функции:
•  Электронный блок управления двигателем запоминает рабочее состояние двигателя при появлении диагностического

кода неисправности.
Эти данные называются «стоп-кадр».

Данные «стоп-кадр» могут быть считаны прибором MUT-II, и это состояние может быть впоследствии смоделировано при
поиске неисправности.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Параметры

Характеристика

Электронный блок управления
двигателем

Идентификационный №

Е6Т31372 (Автомобили с иммобилайзером)

Е6Т31373 (Автомобили без иммобилайзера)

MPI<4G1>-

Общие сведения/ Общая информация

13A-3

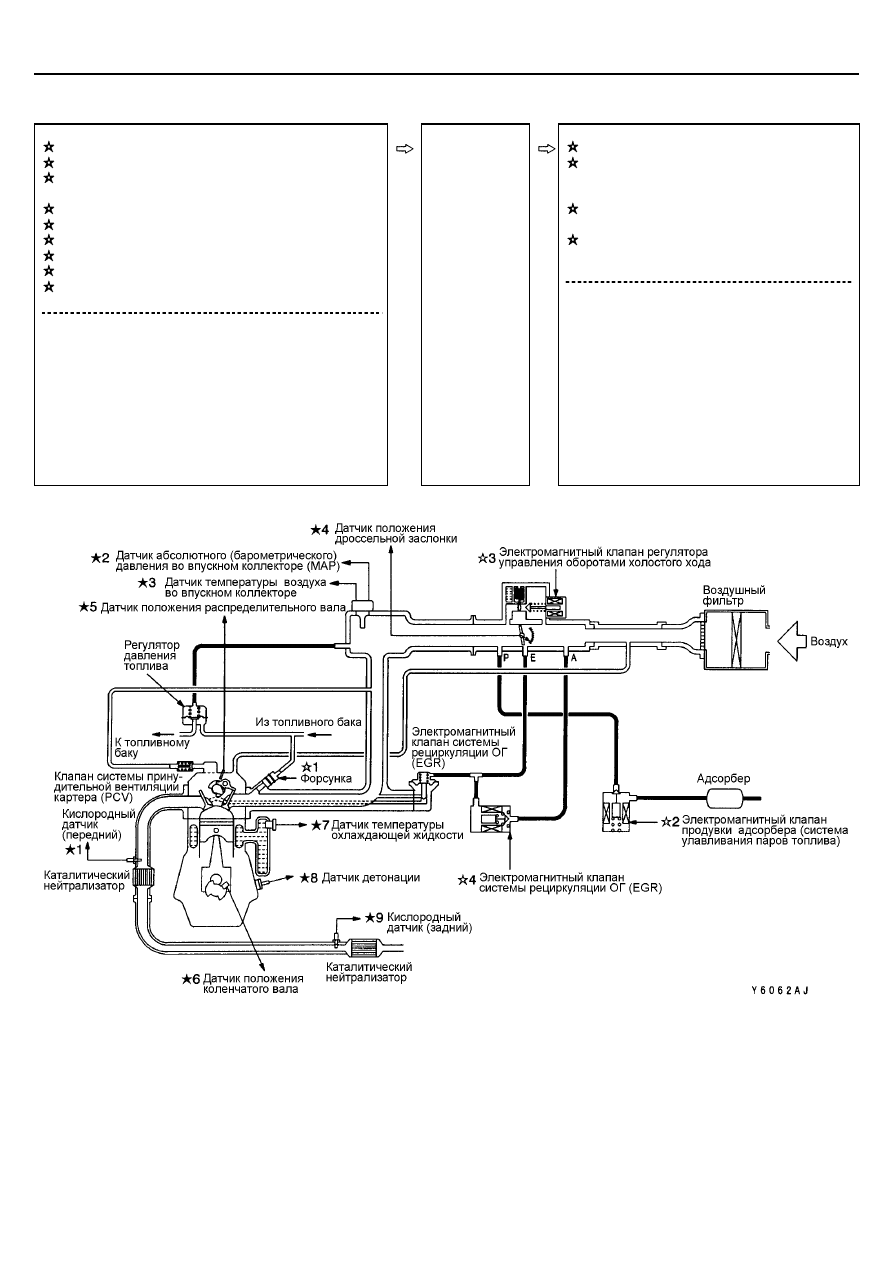

СХЕМА СИСТЕМЫ РАСПРЕДЕЛЕННОГО ВПРЫСКА ТОПЛИВА

1 Кислородный датчик (передний)
2 Датчик вакуума
3 Датчик температуры воздуха во впускном

коллекторе

4 Датчик положения дроссельной заслонки
5 Датчик положения распределительного вала
6 Датчик положения коленчатого вала
7 Датчик температуры охлаждающей жидкости
8 Датчик детонации
9 Кислородный датчик (задний)

•

Напряжение питания

•

Датчик скорости автомобиля

•

Выключатель кондиционера

•

Датчик (-выключатель) давления жидкости в

гидросистеме усилителя рулевого управления

•

Датчик скорости автомобиля

•

Замок зажигания - ST

•

Замок зажигания - IG

Электронный
блок
управления
двигателем
(Engine ECU)

1. Форсунка
2. Электромагнитный клапан продувки

адсорбера (система улавливания паров
топлива)

3. Электромагнитный клапан регулятора

управления оборотами холостого хода

4. Электромагнитный клапан системы

рециркуляции ОГ (EGR)

•

Реле топливного насоса

•

Управляющее реле (control relay)

•

Силовое реле электромагнитной муфты

компрессора кондиционера

•

Контрольная лампа индикации

неисправности двигателя ("CHECK
ENGINE")

•

Сигнал диагностики

•

Катушка зажигания, силовой транзистор

•

Контроллер электровентилятора
