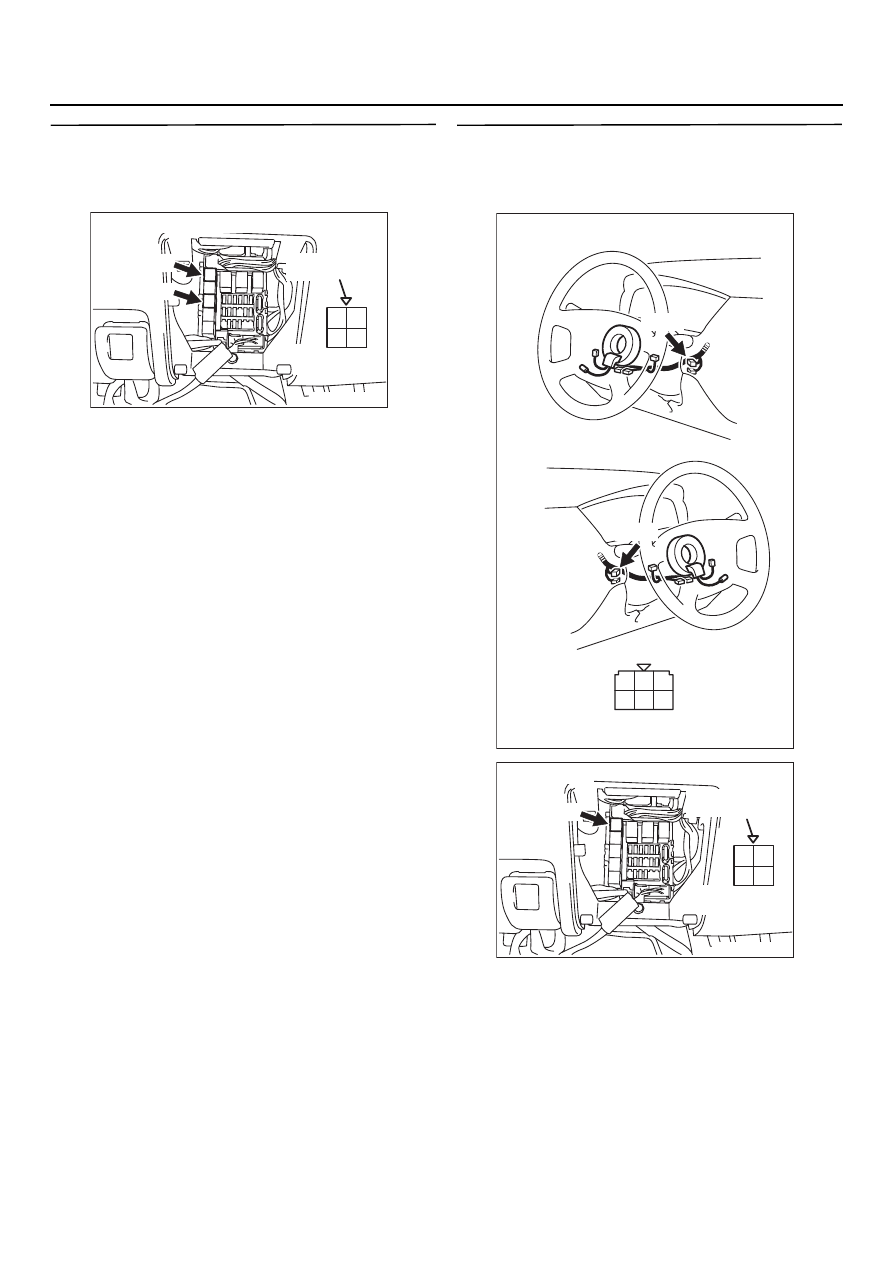

13A

-364

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 13. Проверка жгута между разъёмом
CQ222 (контакт № 1) реле 1
электробензонасоса и разъёмом CQ220
(контакт № 3) реле 2 электробензонасоса

•

Проверьте цепь питания на предмет
обрыва/короткого замыкания.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Отремонтируйте.

ЭТАП 14. Проверьте жгут между разъёмом
CQ201 (контакт № 2) выключателя зажигания
и контактом № 1 разъёма CQ222 реле 1
электробензонасоса

NOTE: Перед проверкой жгута проверьте
промежуточный разъём C!210 и, если нужно,
отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 15 .

НЕТ :

Отремонтируйте.

AK301357

2 1

3

4

AB

CK220

CK222

Треугольные метки
монтажной коробки

Разъёмы: CQ220, CQ222

Разъём
со стороны жгута

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301358

2

1

3

4

AB

CK222

Треугольные метки
монтажной коробки

Разъём: CQ222

Разъём
со стороны жгута

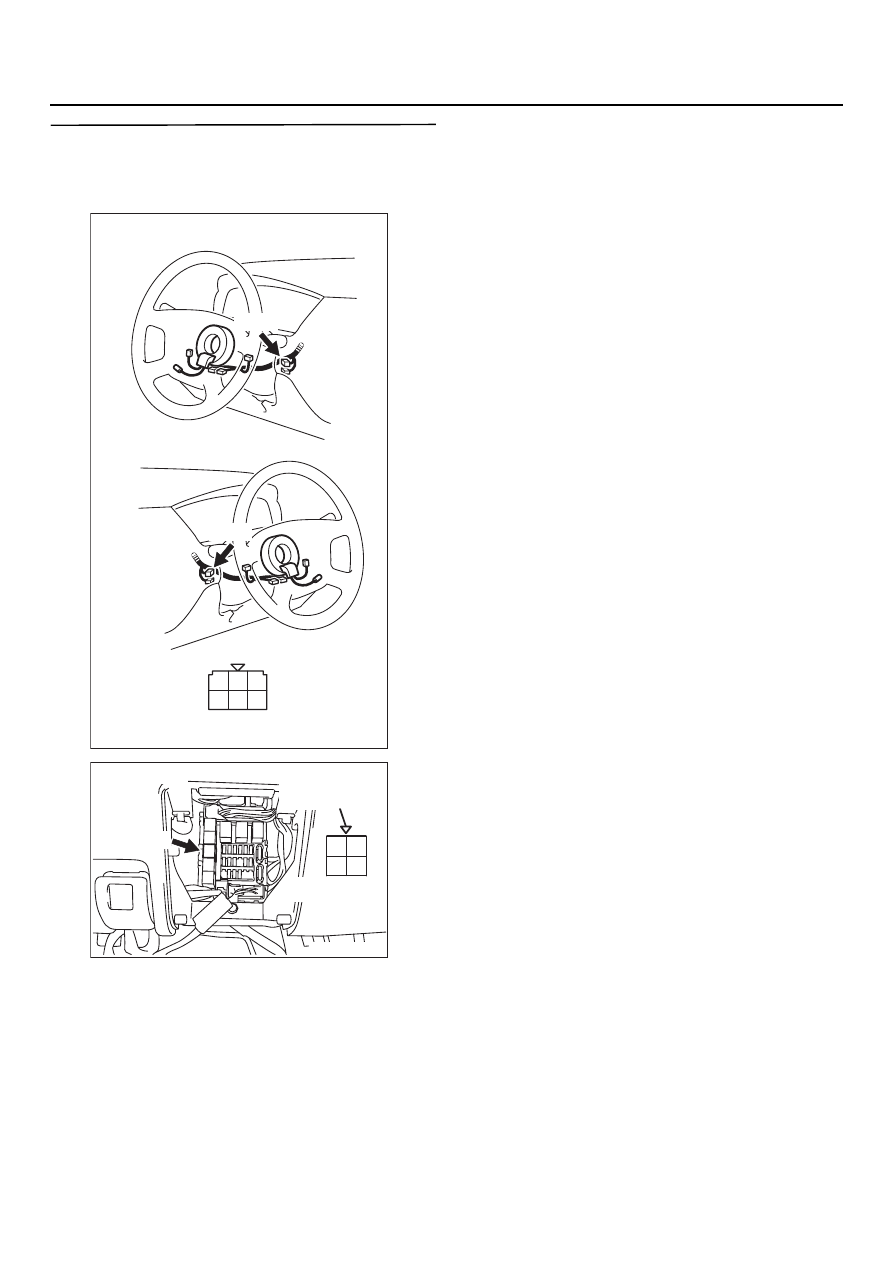

13A

-365

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 15. Проверьте жгут между разъёмом
CQ201 (контакт № 2) выключателя зажигания
и контактом № 1 разъёма CQ220 реле 2
электробензонасоса

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте.

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301359

2 1

3

4

AB

CK220

Треугольные метки
монтажной коробки

Разъём: CQ220

Разъём
со стороны жгута

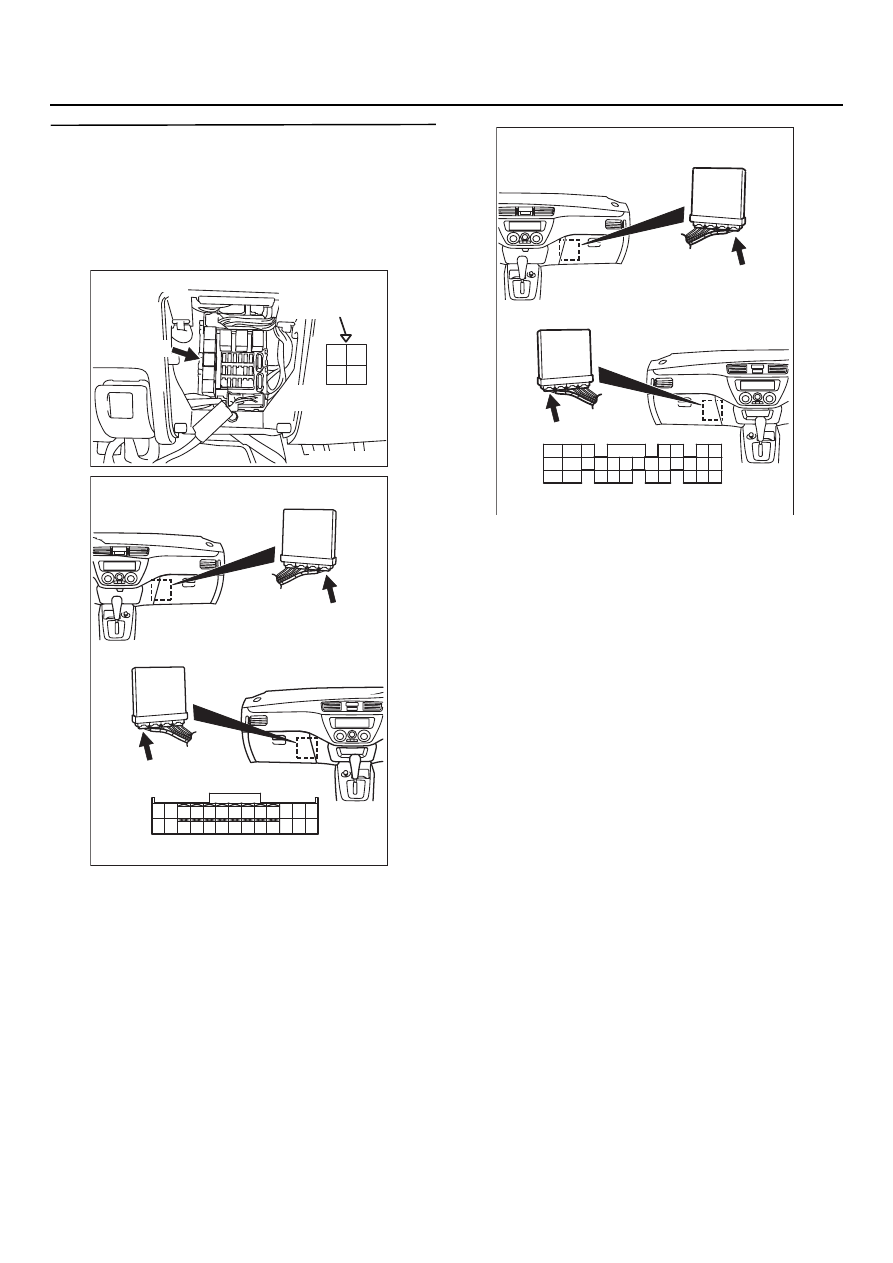

13A

-366

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 16. Проверка жгута между разъёмом
CQ220 (контакт № 4) реле 2
электробензонасоса и разъёмом СQ123
(контакт № 22) блока управления
двигателем <МКП> или разъёма СQ122
(контакт № 21) блока управления
двигателем/коробкой передач <АКП>

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C!14

*1

 или C!136

*2

, C!212 и, если нужно,

отремонтируйте.

•

Проверьте цепь "массы" на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 22 .

НЕТ :

Отремонтируйте.

AK301359

2 1

3

4

AB

CK220

Треугольные метки
монтажной коробки

Разъём: CQ220

Разъём
со стороны жгута

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

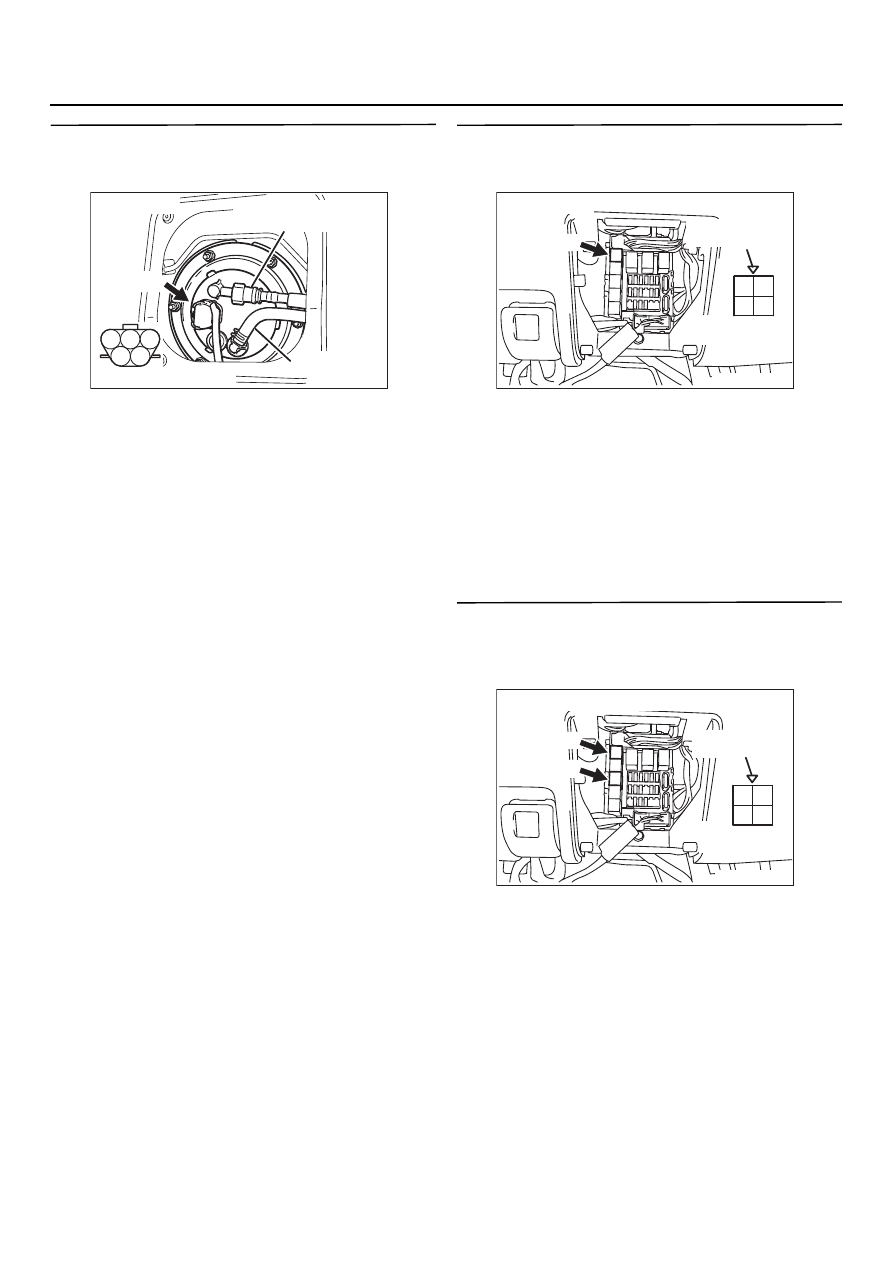

13A

-367

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 17. Измерение сопротивления
на контактах разъёма DQ16
электробензонасоса

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Сопротивление между контактом № 4
и "массой".

НОРМА: 2

Ω

 или меньше

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 18 .

НЕТ :

Проверьте промежуточный разъём DK18
и, если нужно, отремонтируйте.

•

Проверьте цепь "массы" на
предмет обрыва и повреждения.

ЭТАП 18. Проверка жгута между разъёмом
CQ222 (контакт № 2) реле 1
электробензонасоса

NOTE: Перед выполнением вышеуказанной
проверки проверьте промежуточный разъём

C!27

*1

 или C!115

*2

, C!209 и, если нужно,

отремонтируйте.

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 19 .

НЕТ :

Отремонтируйте.

ЭТАП 19. Проверка жгута между разъёмом
CQ222 (контакт № 1) реле 1
электробензонасоса и разъёмом CQ220
(контакт № 3) реле 2 электробензонасоса

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 20 .

НЕТ :

Отремонтируйте.

AK301360

1

2

3

4

5

AB

Топливный
шланг

Разъём со стороны жгута

DK16 (GR)

Разъём: DQ16

Нагнетательная (подающая)
топливная магистраль

AK301358

2

1

3

4

AB

CK222

Треугольные метки
монтажной коробки

Разъём: CQ222

Разъём
со стороны жгута

AK301357

2 1

3

4

AB

CK220

CK222

Треугольные метки
монтажной коробки

Разъёмы: CQ220, CQ222

Разъём
со стороны жгута
