13A

-356

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Процедура проверки 24: Цепь электробензонасоса

1 2 3

4 5

3 4

1 2

3 4

1 2

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

13

12

23 242526

21

3

10 11

AK041364

1 2 3

4 5 6

2

3 4

5 6

7 8

9

11121314151617181920

30

212223

24 25

26272829

313233

3435

1

10

IG2

ST

LOCK

ACC

IG1

R

M

15

15 A

8

7,5 A

CK201

J/B

Выключатель
зажигания

Блок реле

Реле 1
электроK
бензонасоса
CK222

Реле 2
электроK
бензонасоса
CK220

ЭлектроK
бензоK
насос

2

2

9

DK16

(MU802058)

14

11

5

4

4

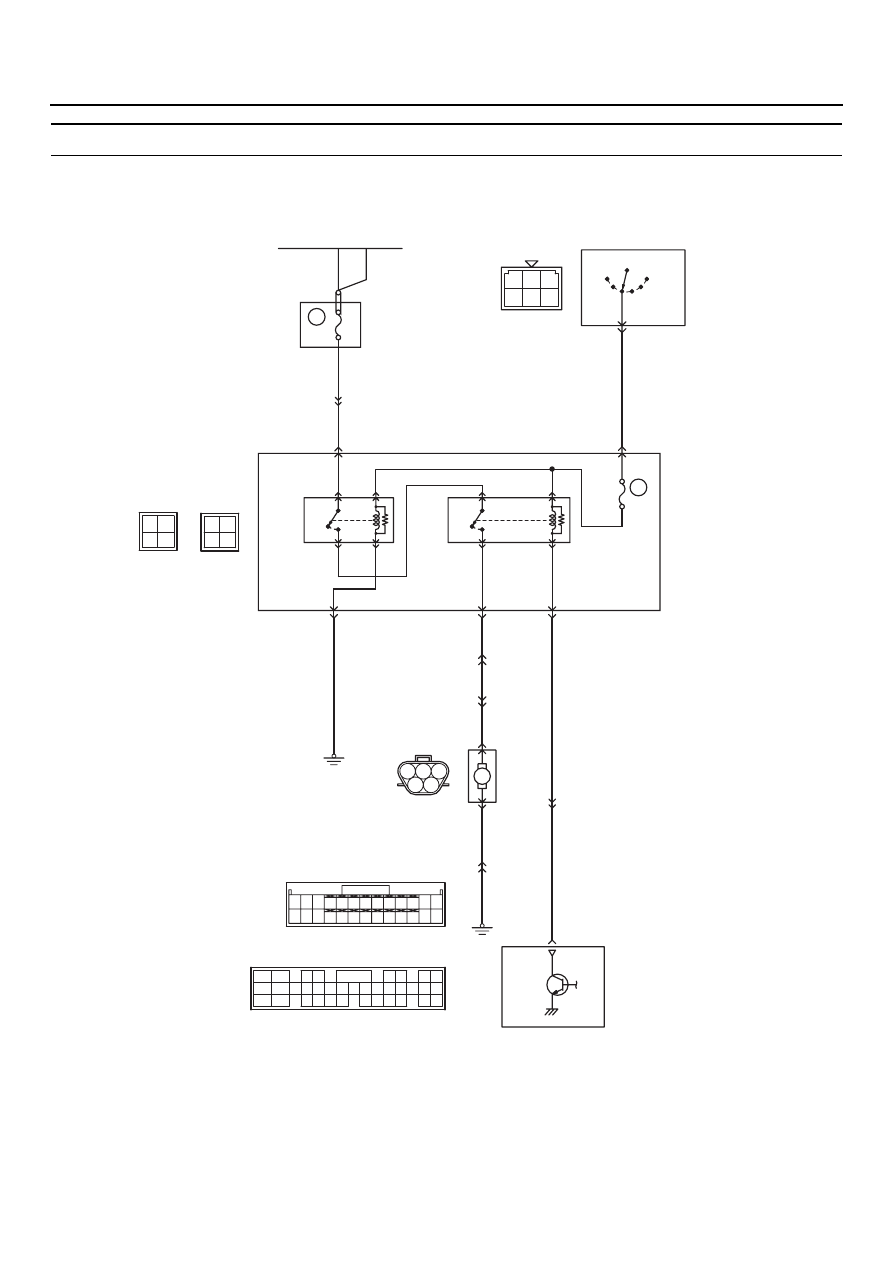

Цепь электробензонасоса

ВЫКЛ.

2

4

2

BKW

W

GR

CK209

6

CK210

W

3

1

ВЫКЛ.

ВКЛ.

ВКЛ.

3

4

2

1

Аккумуляторная батарея

CK222

CK220

5

DK18

DK18

CK212

B

R

R

R

B

B

V

V

CK212

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

AB

CK27(*3) или
CK115(*4)

22(*1) или
21(*2)

CK14(*3) или
 CK136(*4)

Блок управления

двигателем (МКП)

или

двигателем / коробкой

передач (АКП)

CK123(*1)

(MU801824)

CK122(*2)

(MU803781)

ПРИМЕЧАНИЕ
*1: МКП
*2: АКП
*3: Автомобили с левосторонним управлением
*4: Автомобили с правосторонним управлением

1 <CK215> (*3) или
13 <CK212> (*4)

CK120(*4)

7

W

13A

-357

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ВКЛЮЧЕНИЕ В СХЕМУ

•

Напряжение аккумуляторной батареи на
контакт № 1 реле 1 электробензонасоса
приходит от замка зажигания, обмотка реле
1 коммутируется с "массой" кузова через
контакт № 4. реле 1

•

Напряжение аккумуляторной батареи
приходит на контакт № 2 реле 1
электробензонасоса и с контакта № 3 реле 1
на контакт № 3 реле 2.

•

Напряжение аккумуляторной батареи
подаётся на контакт № 1 реле 2
электробензонасоса от выключателя
зажигания.  Включением вентиля,
расположенного в блоке управления
двигателем <МКП> или
двигателем/коробкой передач <АКП>
подаётся питание на обмотку  реле 2
электробензонасоса и реле включается.

•

При включённом реле 2 напряжение
аккумуляторной батареи подаётся на
электробензонасос с контакта № 2 реле 2.

НАЗНАЧЕНИЕ

•

Когда сигнал включения зажигания
поступает на блок управления двигателем
<МКП> или двигателем/коробкой передач
<АКП>, указанные блоки включают реле
электробензонасоса.<> <>  Напряжение
начинает подаваться на электробензонасос.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ реле электробензонасоса.

•

Отказ электробензонасоса.

•

Обрыв или короткое замыкание в цепи
электробензонасоса или плохой контакт
в разъёме.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления
двигателем/коробкой передач <АКП>

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

NOTE: .

*1: Автомобили с левосторонним

расположением рулевого колеса

*2: Автомобили с правосторонним

расположением рулевого колеса

ЭТАП 1. Проверка электрического разъёма:
Разъёмы CQ222 реле 1 электробензонасоса
и CQ220 реле 2 электробензонасоса

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 2. Проверка реле электробензонасоса

•

Проверьте непрерывность цепи реле
электробензонасоса (См.

CTP.13A-442

).

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Замените реле электробензонасоса

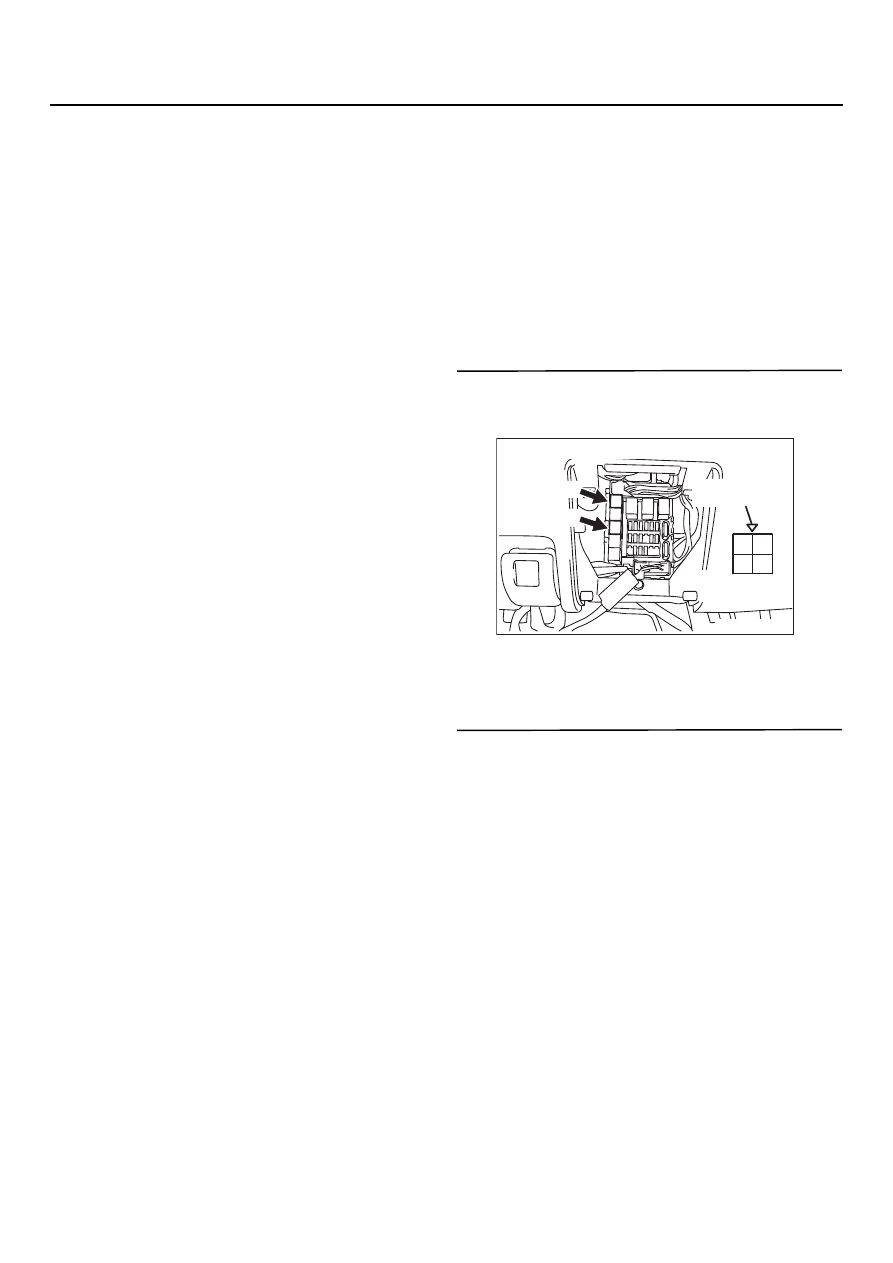

AK301357

2 1

3

4

AB

CK220

CK222

Треугольные метки
монтажной коробки

Разъёмы: CQ220, CQ222

Разъём
со стороны жгута

13A

-358

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 3. Измерьте сопротивление
на контактах разъёма CQ222 разъёма реле 1
электробензонасоса

•

Выньте реле и измерьте сопротивление
со стороны монтажной коробки.

•

Сопротивление между контактом № 4
и "массой".

НОРМА: 2 Ом или меньше

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 4 .

НЕТ :

Проверьте промежуточный разъём
CK212 и, если нужно, отремонтируйте.
Если промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом CK222 (контакт № 4)
реле 1 электробензонасоса и "массой"
кузова.

•

Проверьте цепь "массы" на
предмет обрыва и повреждения.

ЭТАП 4. Измерение напряжения
на контактах разъёма CQ222 разъёма реле 1
электробензонасоса

•

Выньте реле и измерьте сопротивление
со стороны монтажной коробки.

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 5 .

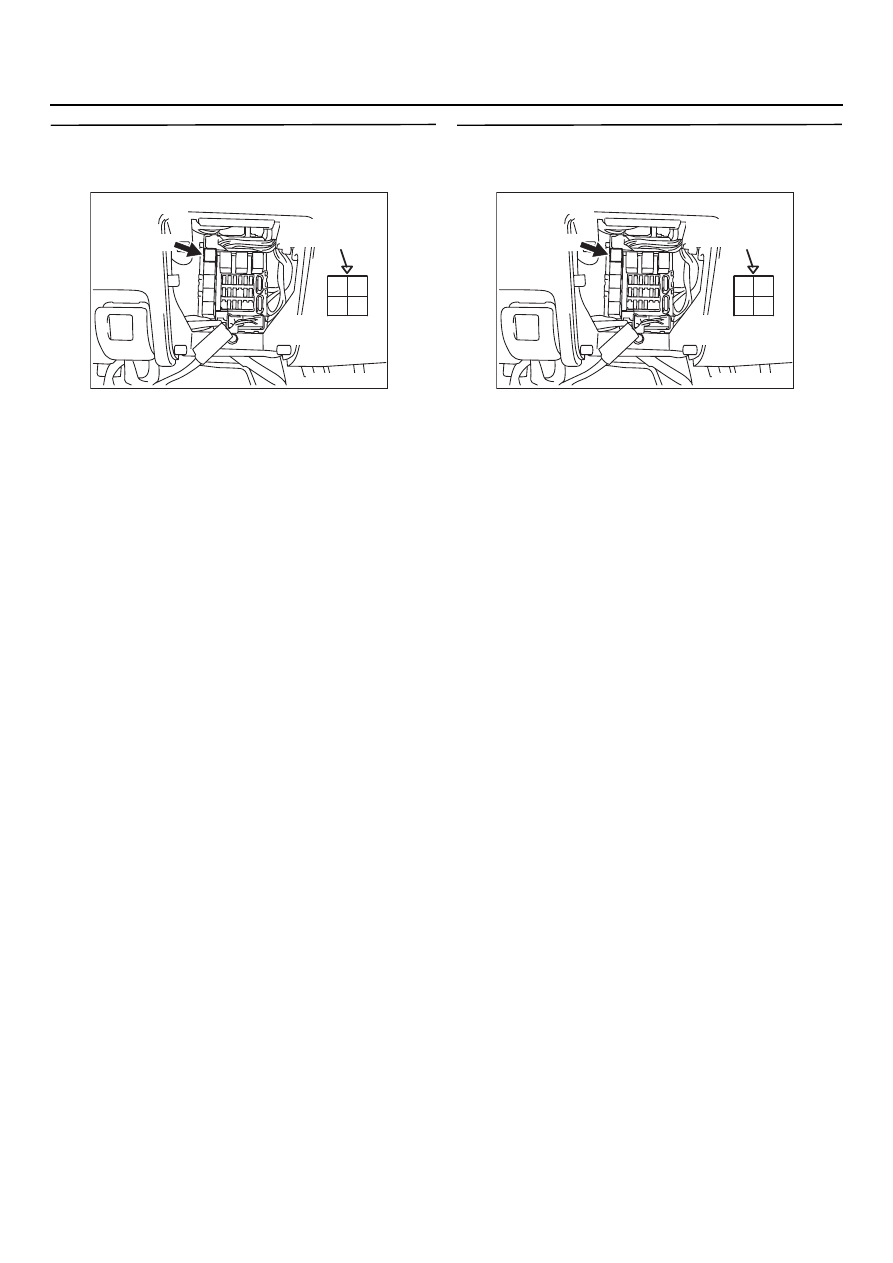

AK301358

2

1

3

4

AB

CK222

Треугольные метки
монтажной коробки

Разъём: CQ222

Разъём
со стороны жгута

AK301358

2

1

3

4

AB

CK222

Треугольные метки
монтажной коробки

Разъём: CQ222

Разъём
со стороны жгута

13A

-359

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 5. Проверка электрического разъёма:
Разъём CQ201 выключателя зажигания

В: Результаты проверки удовлетворительны?

ДА :

Проверьте промежуточный разъём CK210

и, если нужно, отремонтируйте. Если
промежуточные разъёмы исправны,
то проверьте и отремонтируйте жгут
между разъёмом CK222 (контакт № 1)
реле 1 электробензонасоса и разъёмом
CK201 (контакт № 2) выключателя
зажигания.

•

Проверьте цепь питания на
предмет обрыва или
повреждения.

НЕТ :

Отремонтируйте или замените.

ЭТАП 6. Измерение напряжения
на контактах разъёма CQ222 разъёма реле 1
электробензонасоса

•

Выньте реле и измерьте сопротивление
со стороны монтажной коробки.

•

Напряжение между контактом № 2
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 7 .

НЕТ :

Проверьте промежуточные разъёмы

CK27

*1

 или CK115

*2

 и, если нужно,

отремонтируйте. Если промежуточные
разъёмы исправны, то проверьте
и отремонтируйте жгут между разъёмом
CK222 (контакт № 2) реле 1
электробензонасоса и аккумуляторной
батареей.

•

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

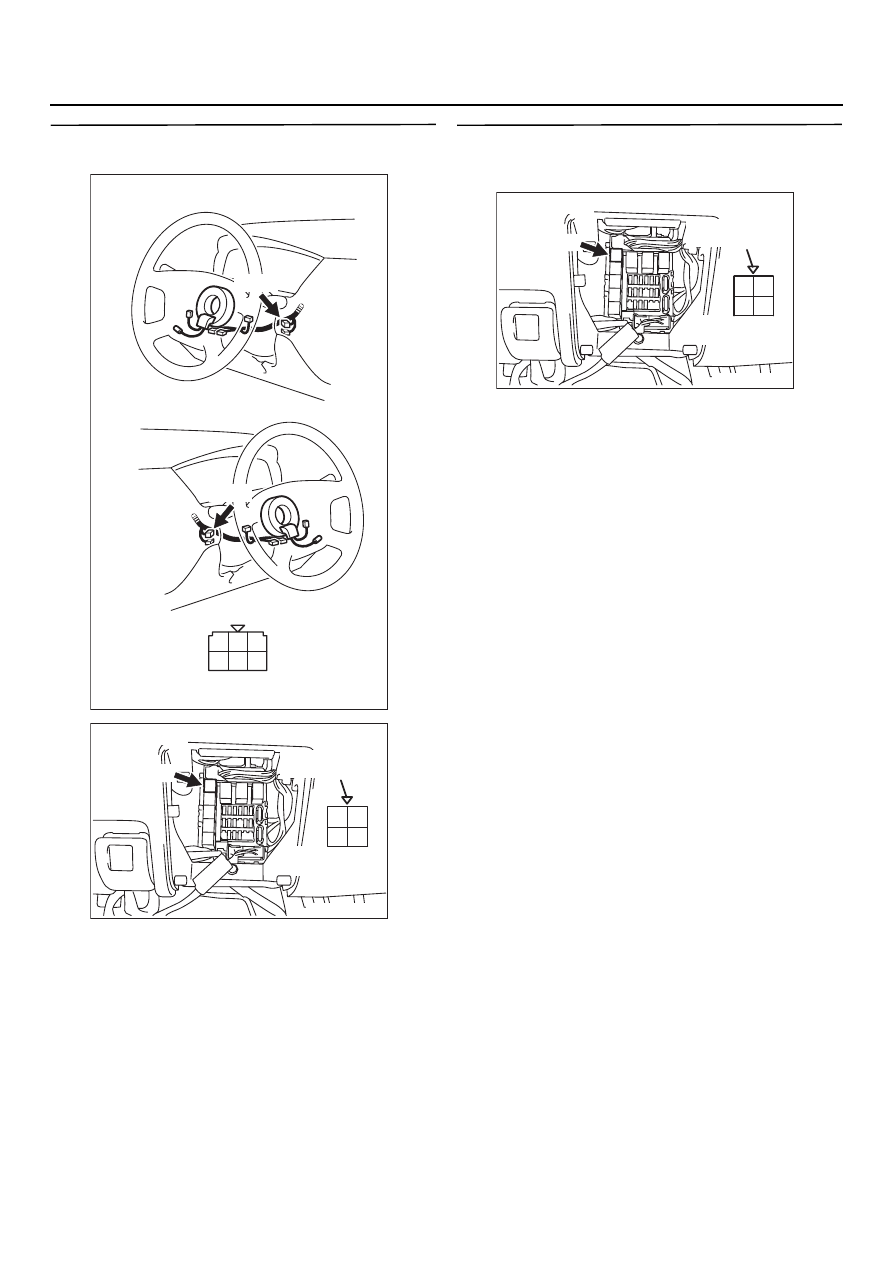

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

AK301358

2

1

3

4

AB

CK222

Треугольные метки
монтажной коробки

Разъём: CQ222

Разъём
со стороны жгута

AK301358

2

1

3

4

AB

CK222

Треугольные метки
монтажной коробки

Разъём: CQ222

Разъём
со стороны жгута
