13A
-348
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
ЭТАП 9. Проверка напряжения на разъёме
СQ129 блока управления двигателем <МКП>
или СQ124 блока управления двигателем /
коробкой передач <АКП>
•
Отсоедините разъём и измерьте напряжение
со стороны жгута.
•
Положение ключа зажигания: "ON"
(включено).
•
Напряжение между контактом № 80 <МКП>
или контактом № 66 <АКП> и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 10 .
НЕТ :
•
Проверьте промежуточный разъём
AK13
*1
или CK111
*2
и, если нужно,
отремонтируйте. Если
промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между аккумулятором и разъёмом
СK129 (контакт № 80) блока
управления двигателем <МКП>
или разъёмом СK124 (контакт № 66)
блока управления двигателем /
коробкой передач <АКП>.
•
Проверьте цепь питания на предмет
короткого замыкания.

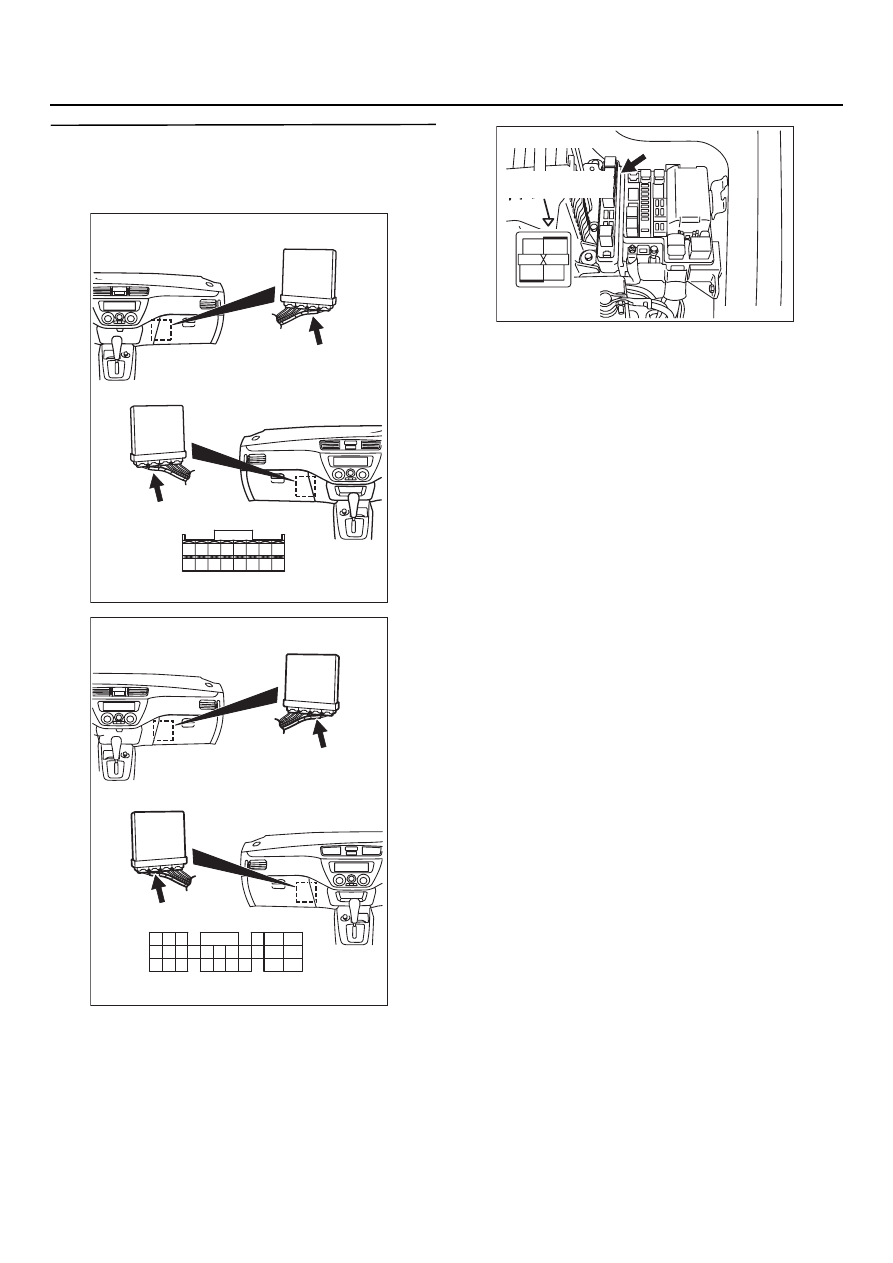

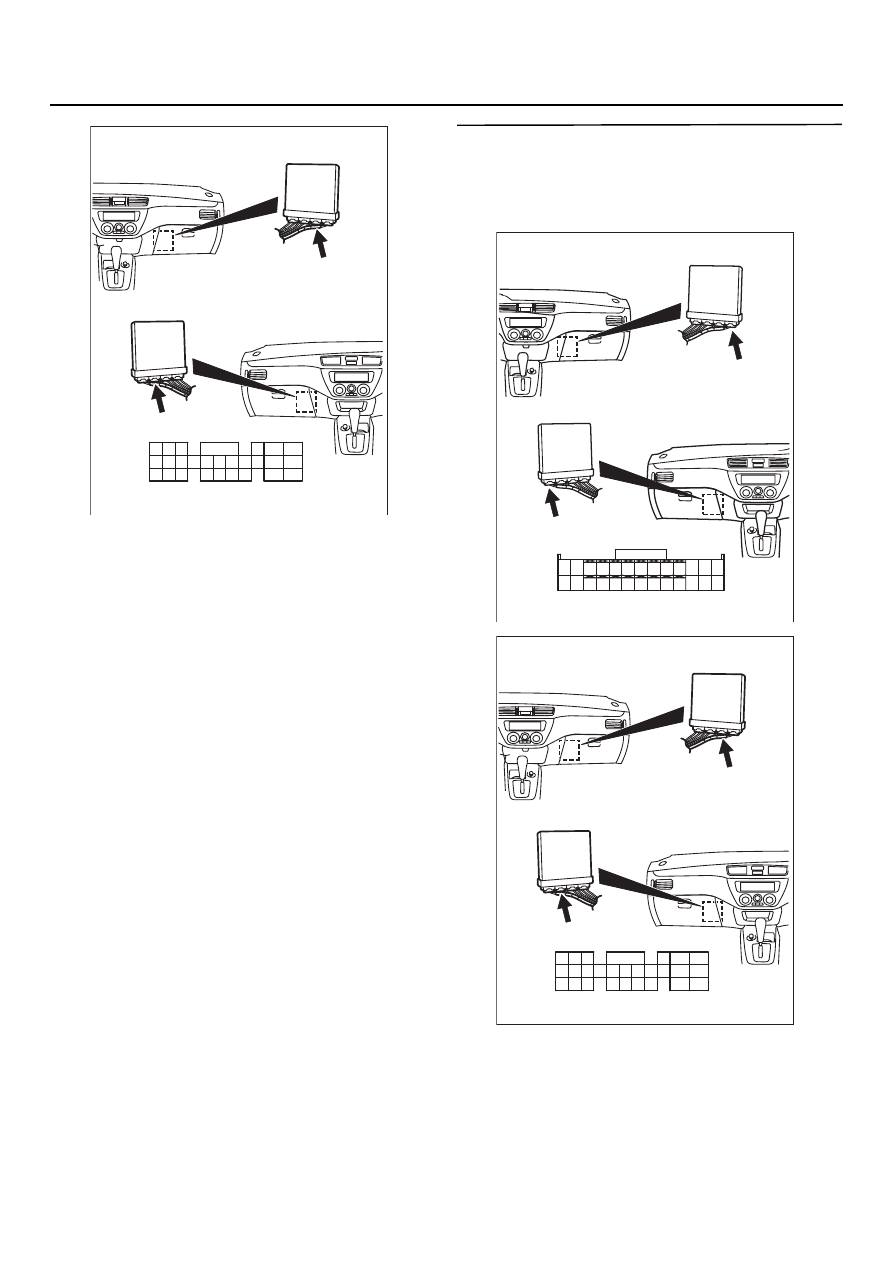

ЭТАП 10. Проверка электрического
разъёма: СQ123, блок управления
двигателем <МКП> или СQ124, блок
управления двигателем/коробкой передач
<АКП>
AK301111
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB
Разъём: CQ129
CK129 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK129 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
AK301122
1
14
4
19
5
22
6
17
8
15
9
18
7
20
16
2
1312
23
24
25
26
21
3
10
11
AB
Разъём: CQ123
CK123 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK123 (Y)
