ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Измерение напряжения
на контактах разъёма CQ220 разъёма реле 2
электробензонасоса

•

Выньте реле и измерьте сопротивление
со стороны монтажной коробки.

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Проверьте промежуточный разъём
CK210 и, если нужно, отремонтируйте.
Если промежуточный разъём исправен,
то проверьте и отремонтируйте жгут
между разъёмом CK201 (контакт № 2)
выключателя зажигания и разъёмом
CK220 (контакт № 1) реле 2
электробензонасоса.

•

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

AK301359

2 1

3

4

AB

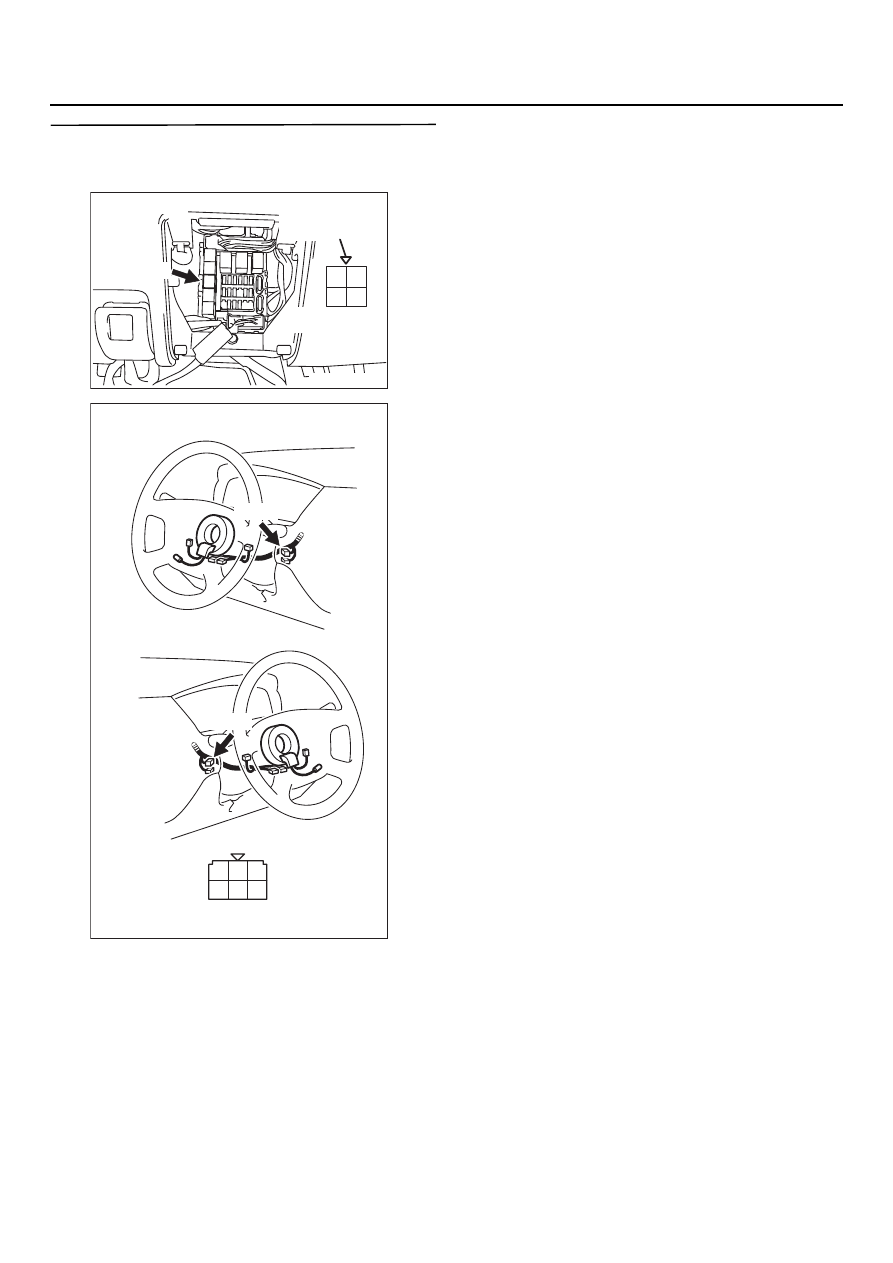

CK220

Треугольные метки
монтажной коробки

Разъём: CQ220

Разъём
со стороны жгута

AK301346

1

2

3

4

5

6

Разъём со стороны жгута

Разъём: CQ201

CK201

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK201

AB

13A

-361

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 8. Проверка электрического разъёма:
СQ123, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 9 .

НЕТ :

Отремонтируйте или замените.

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

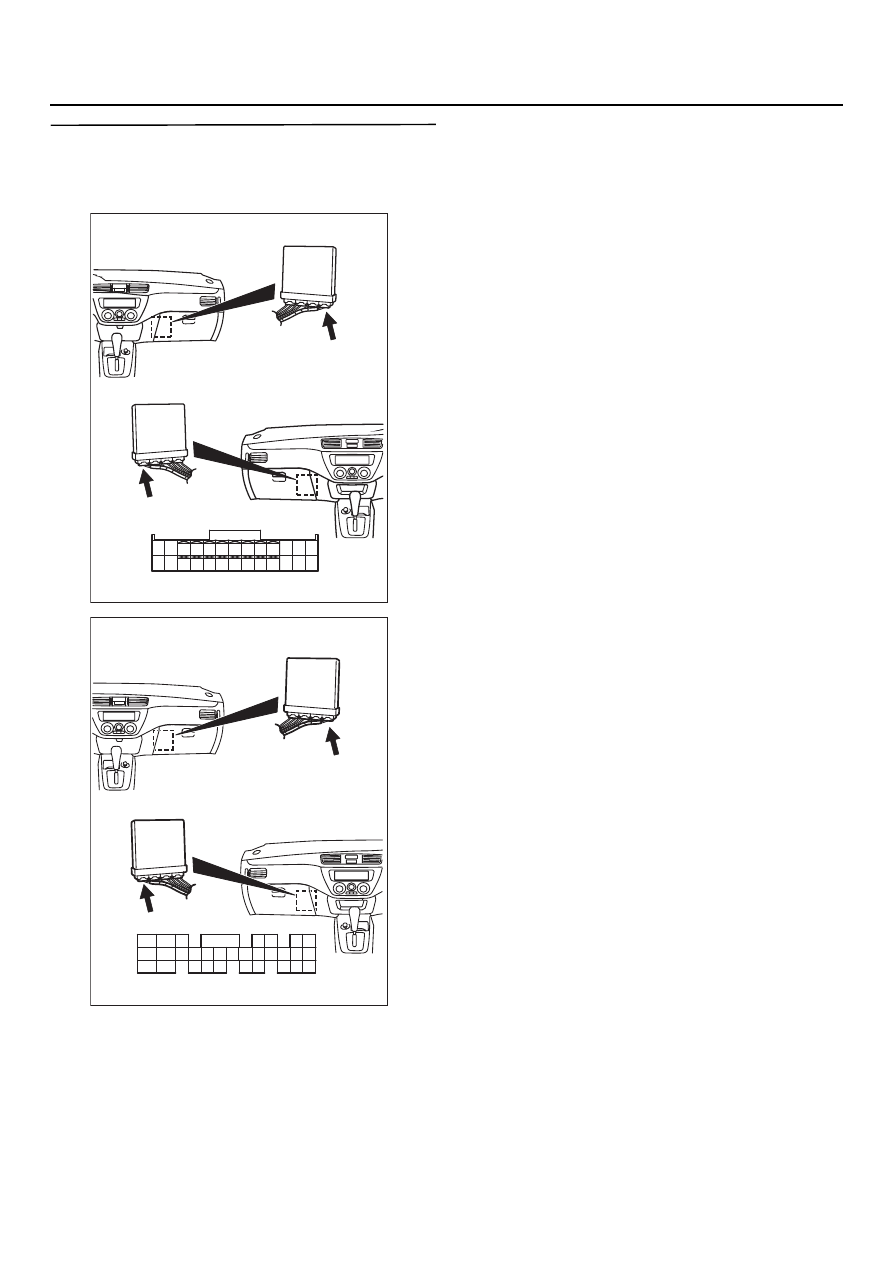

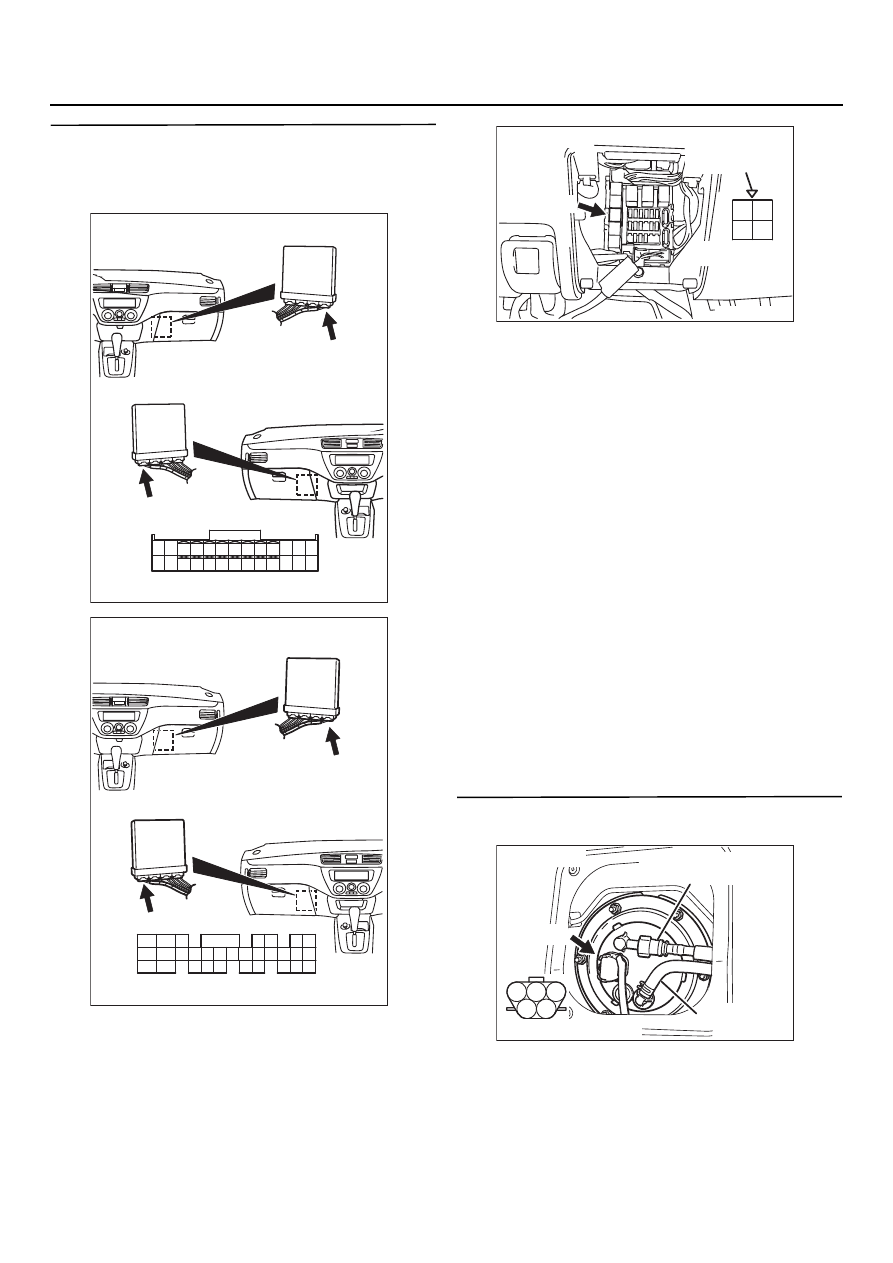

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-362

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 9. Проверка напряжения на разъёме
СQ123 блока управления двигателем <МКП>
или СQ122 блока управления двигателем /
коробкой передач <АКП>

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено)

•

Напряжение между контактом № 22 <МКП>
или контактом № 21 <АКП> и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Проверьте промежуточные разъёмы

CK14

*1

 или CK136

*2

 и CK212, если нужно,

отремонтируйте. Проверьте и
отремонтируйте жгут между разъёмом
CK220 (контакт № 4) реле 2
электробензонасоса и разъёмом CK123
(контакт № 22) блока управления
двигателем <МКП> или разъёмом
CK122 (контакт № 21) блока управления
двигателем/коробкой передач <АКП>.

•

Проверьте цепь "массы" на
предмет обрыва/короткого
замыкания.

ЭТАП 10. Проверка электрического
разъёма: Разъём DQ16 электробензонасоса

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 11 .

НЕТ :

Отремонтируйте или замените.

AK301122

1

14

4

19

5

22

6

17

8

15

9

18

7

20

16

2

1312

23

24

25

26

21

3

10

11

AB

Разъём: CQ123

CK123 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK123 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

AK301359

2 1

3

4

AB

CK220

Треугольные метки
монтажной коробки

Разъём: CQ220

Разъём
со стороны жгута

AK301360

1

2

3

4

5

AB

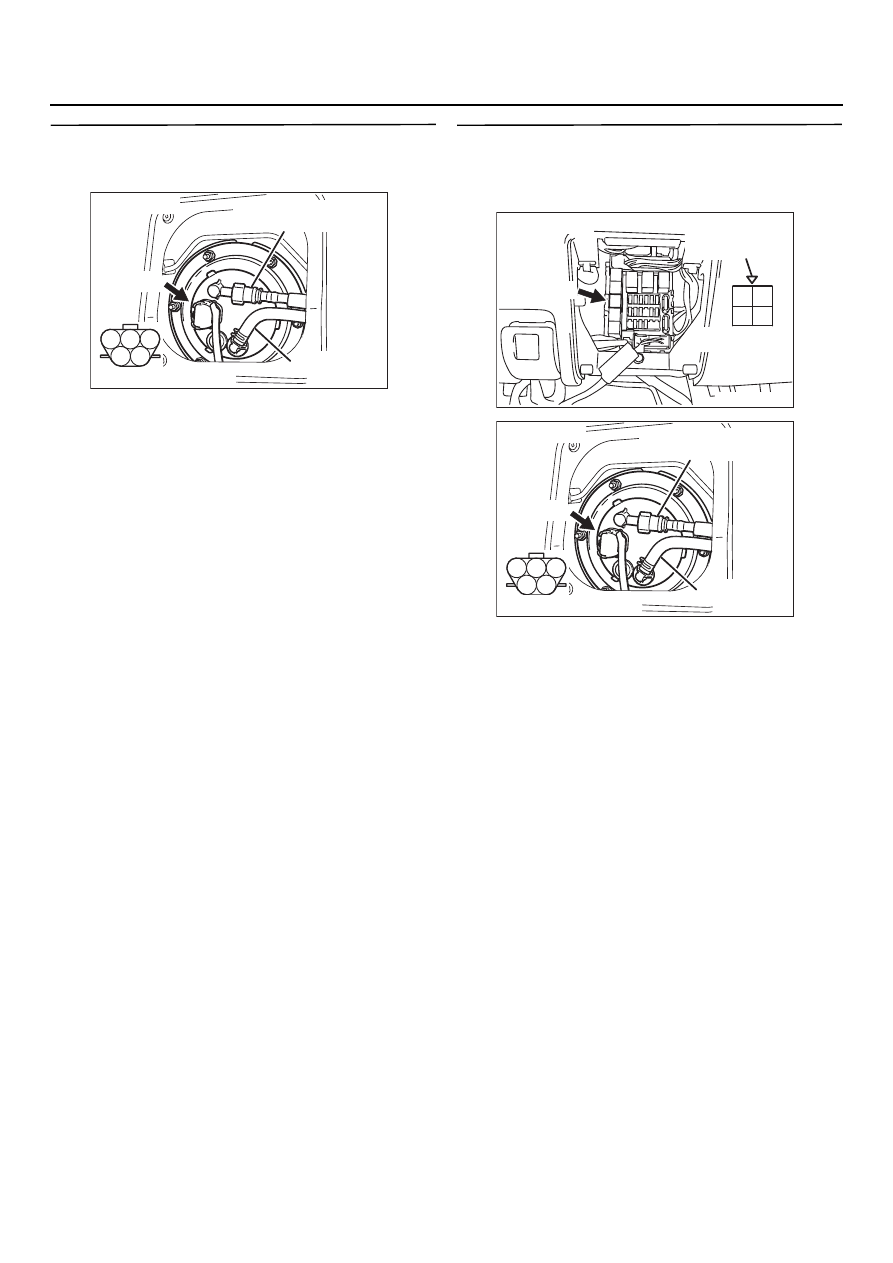

Топливный
шланг

Разъём со стороны жгута

DK16 (GR)

Разъём: DQ16

Нагнетательная (подающая)
топливная магистраль

13A

-363

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 11. Измерение напряжения
на контактах разъёма DQ16
электробензонасоса

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено)

•

Используя перемычку, соедините разъём
CK123 (контакт № 22) блока управления
двигателем <МКП> или разъём СK122
(контакт № 21) блока управления
двигателем/коробкой передач <АКП>
с "массой".

•

Напряжение между контактом № 5
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 14 .

НЕТ :

Переходите к Этапу 12 .

ЭТАП 12. Проверка жгута между разъёмом
CQ220 (контакт № 2) реле 2
электробензонасоса и разъёмом DQ16
(контакт № 5) электробензонасоса

NOTE: Перед проверкой вышеуказанного жгута

проверьте промежуточные разъёмы C!215

*1

,

C!212

*2

, C!120

*2

, и D!18 и, если нужно,

отремонтируйте.

•

Проверьте цепь выхода на предмет
короткого замыкания или повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 13 .

НЕТ :

Отремонтируйте.

AK301360

1

2

3

4

5

AB

Топливный
шланг

Разъём со стороны жгута

DK16 (GR)

Разъём: DQ16

Нагнетательная (подающая)
топливная магистраль

AK301359

2 1

3

4

AB

CK220

Треугольные метки
монтажной коробки

Разъём: CQ220

Разъём
со стороны жгута

AK301360

1

2

3

4

5

AB

Топливный
шланг

Разъём со стороны жгута

DK16 (GR)

Разъём: DQ16

Нагнетательная (подающая)
топливная магистраль
