ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

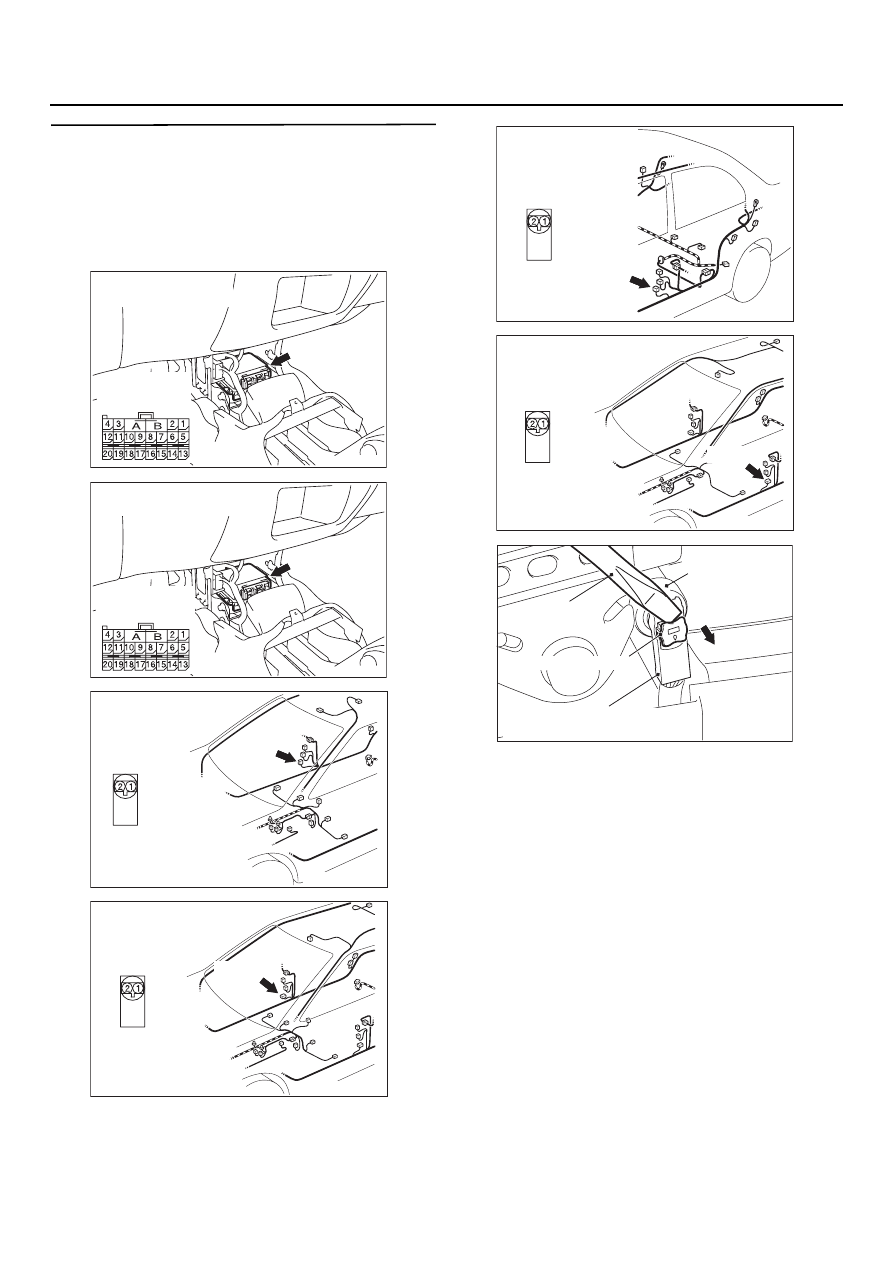

ЭТАП 1. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы D735 <LHD> или D722

<RHD> преднатяжителя ремня безопасности
со стороны переднего пассажира. При
работе с разъемами используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присоедините приспособление MB991884

к колодкам разъемов D735 <LHD> или D722
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 29?

ДА :

Идти к Этапу 2.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны переднего
пассажира. (См.

CTP. 52B-245

).

AC303869

Со стороны
жгута проводов

AH

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

AN

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

AK

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

MB991884
MB991885

AC300975 AH

MB991865
(Поверочный резистор:
                3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D735 <LHD>, D722 <RHD>
Вид со стороны жгута проводов

52B

-105

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

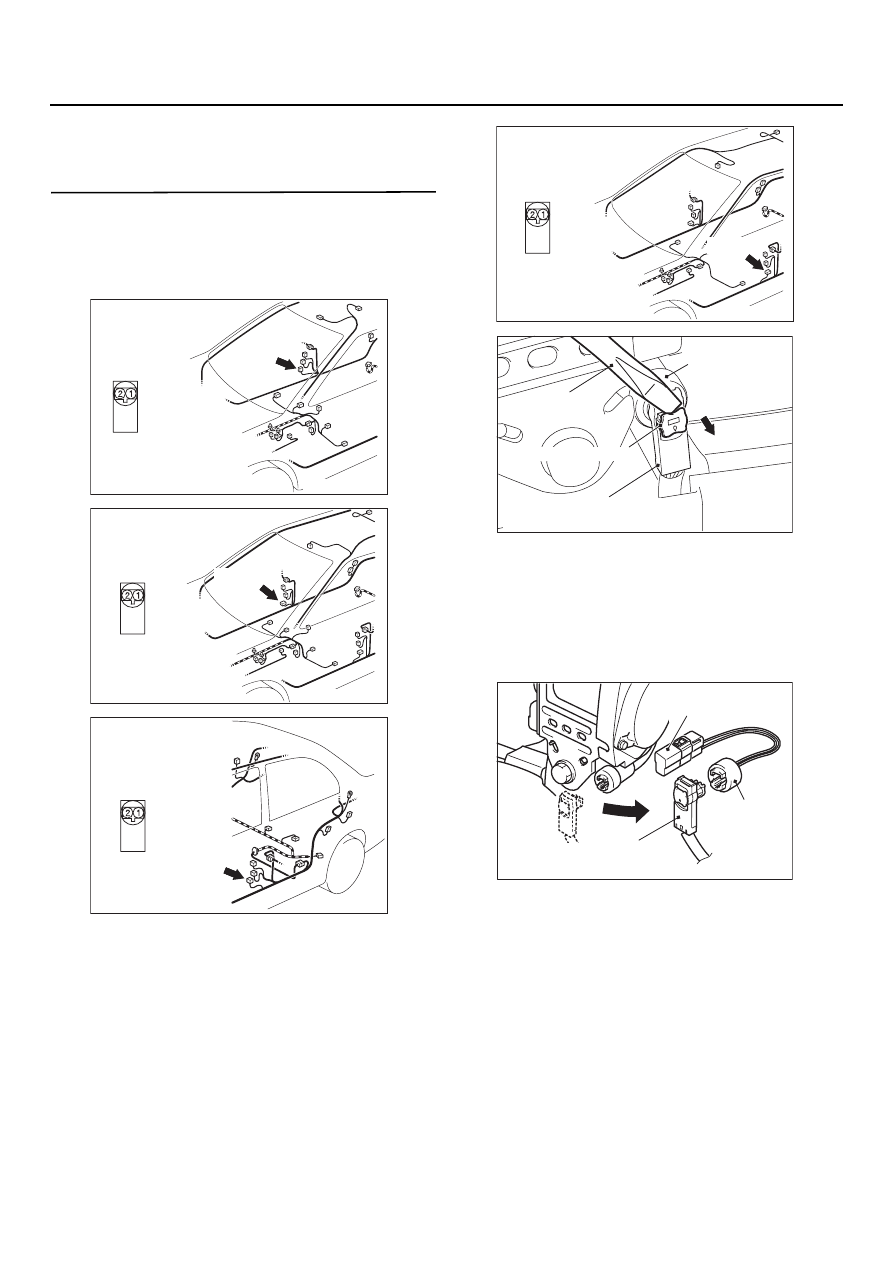

ЭТПАП 2. Восстановите работоспособность
жгута проводов между разъемами блока
SRS1ECU C1133 <LHD> или C116 <RHD>
(выводы 7 и 8) и разъемами D135 <LHD> или
D122 <RHD> (выводы 1 и 2) преднатяжителя
ремня безопасности со стороны переднего
пассажира

(1) Разъемы блока SRS7ECU C7133 <LHD> или

C716 <RHD> и разъем преднатяжителя со
стороны переднего пассажира D735 <LHD>
или D722 <RHD> (коды считываются при
помощи тестера MUT7II/III). При работе
с разъемом D735 <LHD> или D722 <RHD>
используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303869

Со стороны
жгута проводов

AH

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

AN

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

AK

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

52B

-106

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

(2) Присоедините приспособление MB991884

к колодкам разъемов D735 <LHD> или D722
<RHD> со стороны жгутов проводов.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

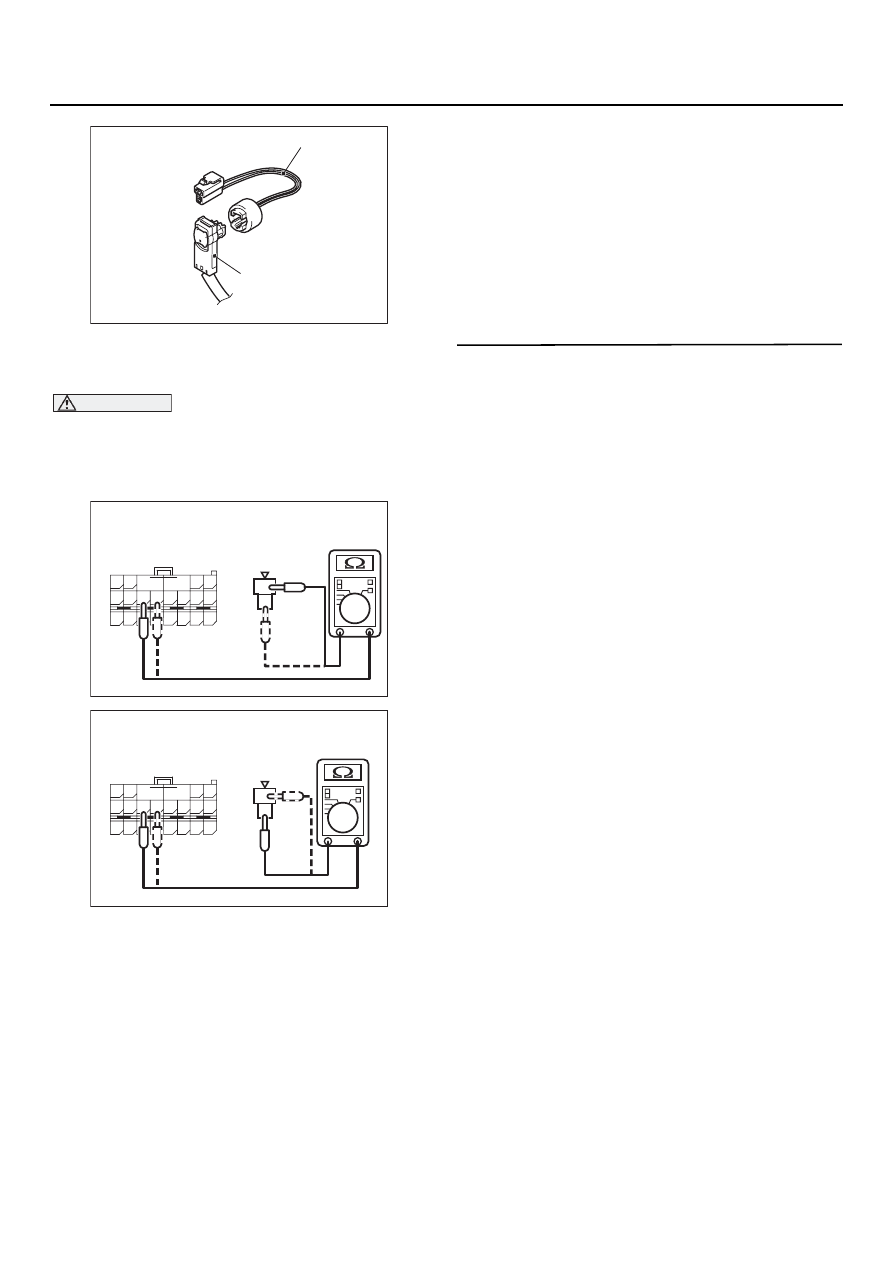

(3) Измерение величины сопротивления между

следующими выводами.

•

Между выводом 7 колодки C7133 <LHD>,
C716 <Универсал 7 RHD> блока SRS7ECU
и выводом 1 тестового жгута проводов.

•

Между выводом 8 колодки C7133 <LHD>,
C716 <Универсал 7 RHD> блока SRS7ECU
и выводом 2 тестового жгута проводов.

•

Между выводом 7 разъема C716
<Седан 7 RHD> блока SRS7ECU
и выводом 2 тестового жгута проводов.

•

Между выводом 8 разъема C716
<Седан 7 RHD> блока SRS7ECU
и выводом 1 тестового жгута проводов.

НОРМАЛЬНО: Менее 2 Ом

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута
проводов между разъемами блока
SRS7ECU C7133 <LHD> или C716 <RHD>
(выводы 7 и 8) и разъемами D735 <LHD>
или D722 <RHD> (выводы 1 и 2)
преднатяжителя ремня безопасности
со стороны переднего пассажира.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 29?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC201287AQ

D735 <LHD>,
D722 <RHD>
Колодка со стороны
жгута проводов

MB991884

AC301559

2

1

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

AE

C7133 <LHD>,
C716 <Универсал 7 RHD>
Вид со стороны жгута
проводов (сзади)

Специальное
приспособление
MB991884

AC304738

2

1

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

AC

C716 <Седан 7 RHD>
Вид со стороны жгута
проводов (сзади)

Колодка поверочного
резистора

52B

-107

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 34. Неисправен фиксатор соединительной колодки блока SRS1ECU

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Данный код неисправности выводится при
ненадежном соединении колодок разъема
блока SRS7ECU. Однако, если контакты выводов
колодк станут нормальными, код 34 будет
автоматически удален, и контрольная лампа
системы SRS погаснет.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Повреждены колодки разъема.

•

Неисправность блока SRS7ECU.
