Mitsubishi Lancer / Lancer Wagon. Руководство - часть 561
52B
-108
ПОИСК НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

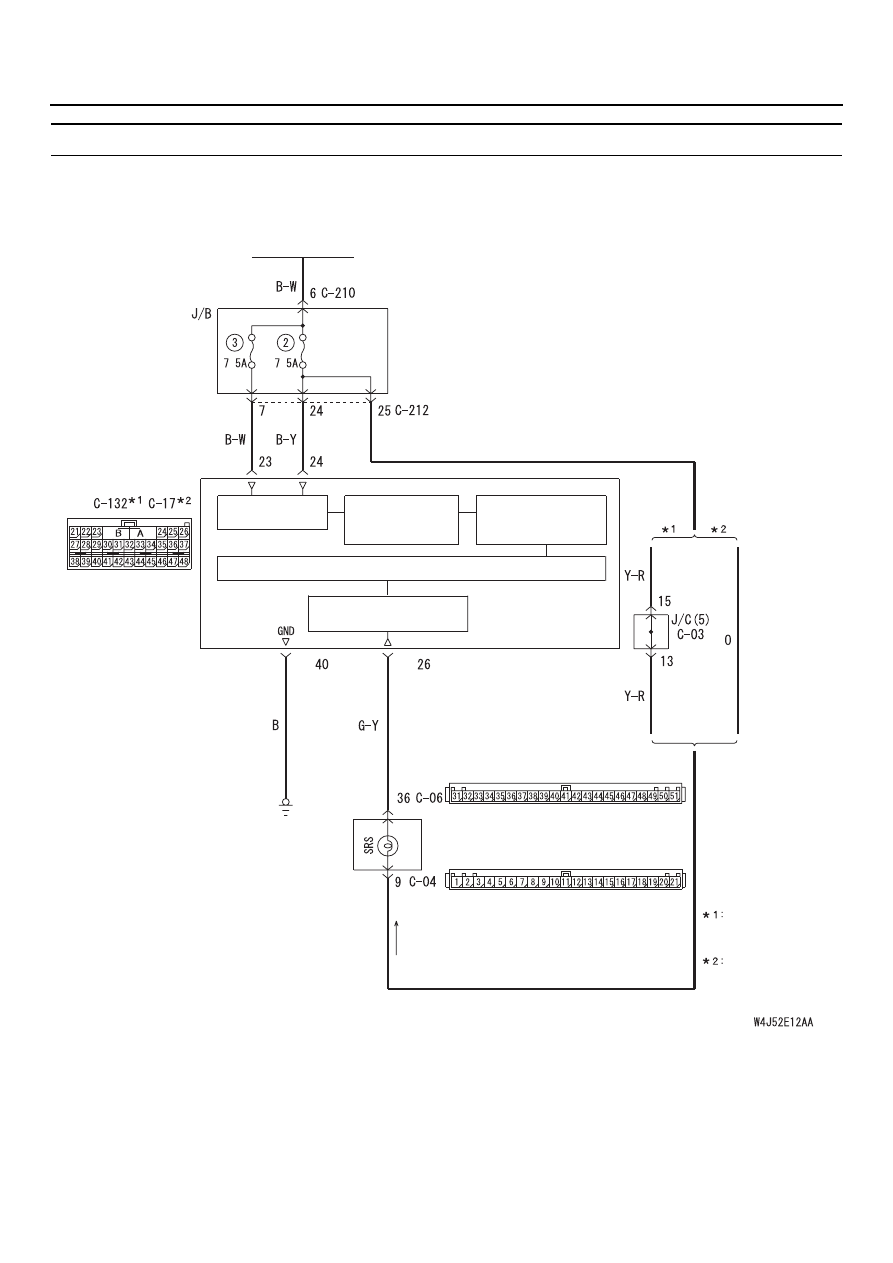

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
ЭТАП 1. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1131 <LHD>, C1132 <LHD>, C1133
<LHD>, C116 <RHD>, C117 <RHD> и C118
<RHD> (используйте тестер MUT1II/III)
(1) Отсоедините провод от отрицательного
вывода аккумуляторной батареи.
(2) Расстыкуйте разъемы C7131 <LHD>, 132
<LHD>, 133 <LHD>, C716 <RHD>, C717
<RHD> и C718 <RHD>, затем вновь
состыкуйте их.
(3) Присоедините провод к отрицательному
выводу аккумуляторной батареи.
(4) Удалите коды из ПЗУ и считайте их заново.
B: Появилось ли сообщение о коде 34?
ДА :
Идти к Этапу 2.
НЕТ :
Процедура завершена. Код 34
соответствует ненадежному
соединению колодок разъемов C7131
<LHD>, 132 <LHD>, 133 <LHD>, C716
<RHD>, C717 <RHD> или C718 <RHD>.

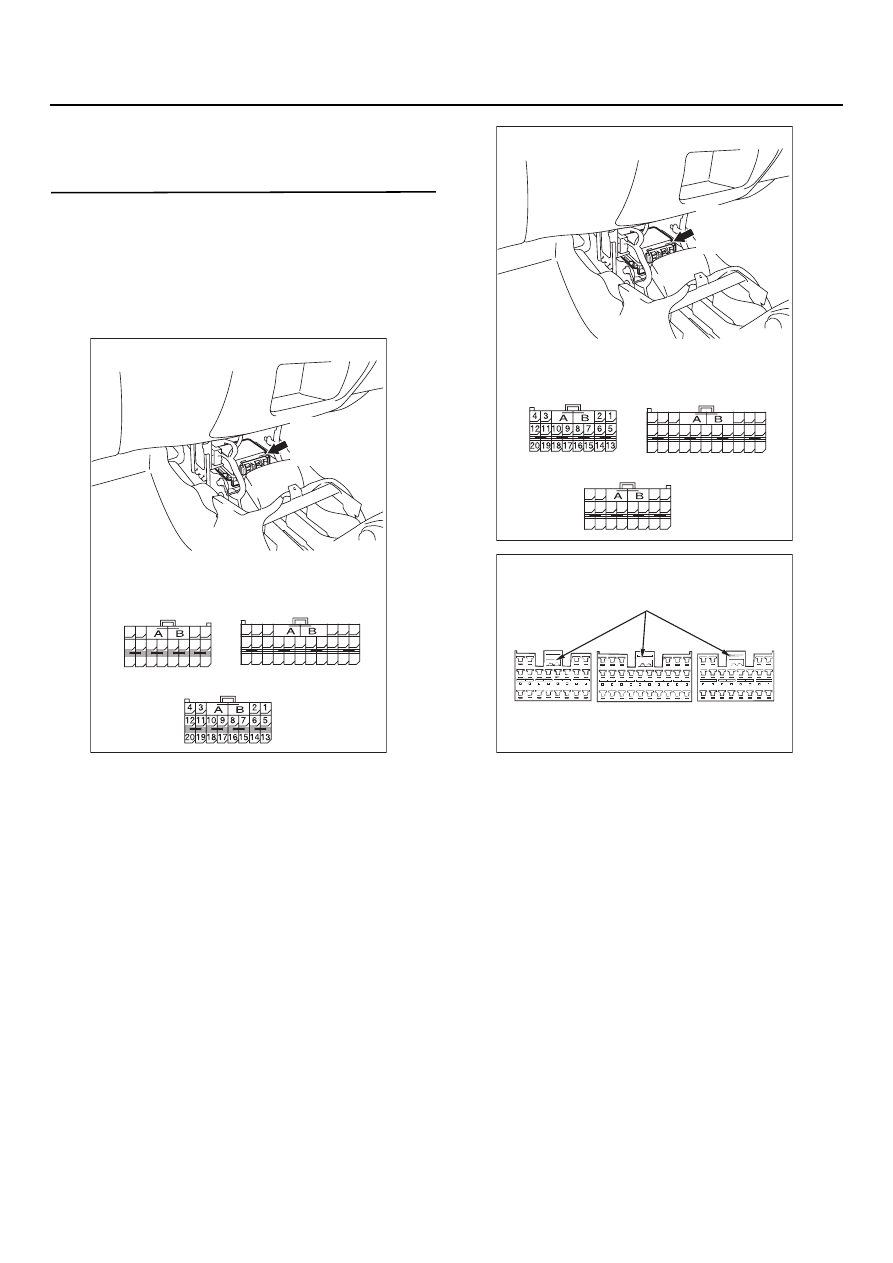

AC304501
Разъемы: C1131, C1132, C1133
<Автомобили с левым рулем>
5453
52 51
62 61
58
59
60
575655
7069686766 656463
262524
2322 21
37 3635343332 313029 2827
48474645 4443424140
38
39
Вид со стороны жгута проводов
(спереди)
C7131
C7132
C7133
C7131 (Y)
C7132 (Y)
C7133 (Y)
AB
AC304501

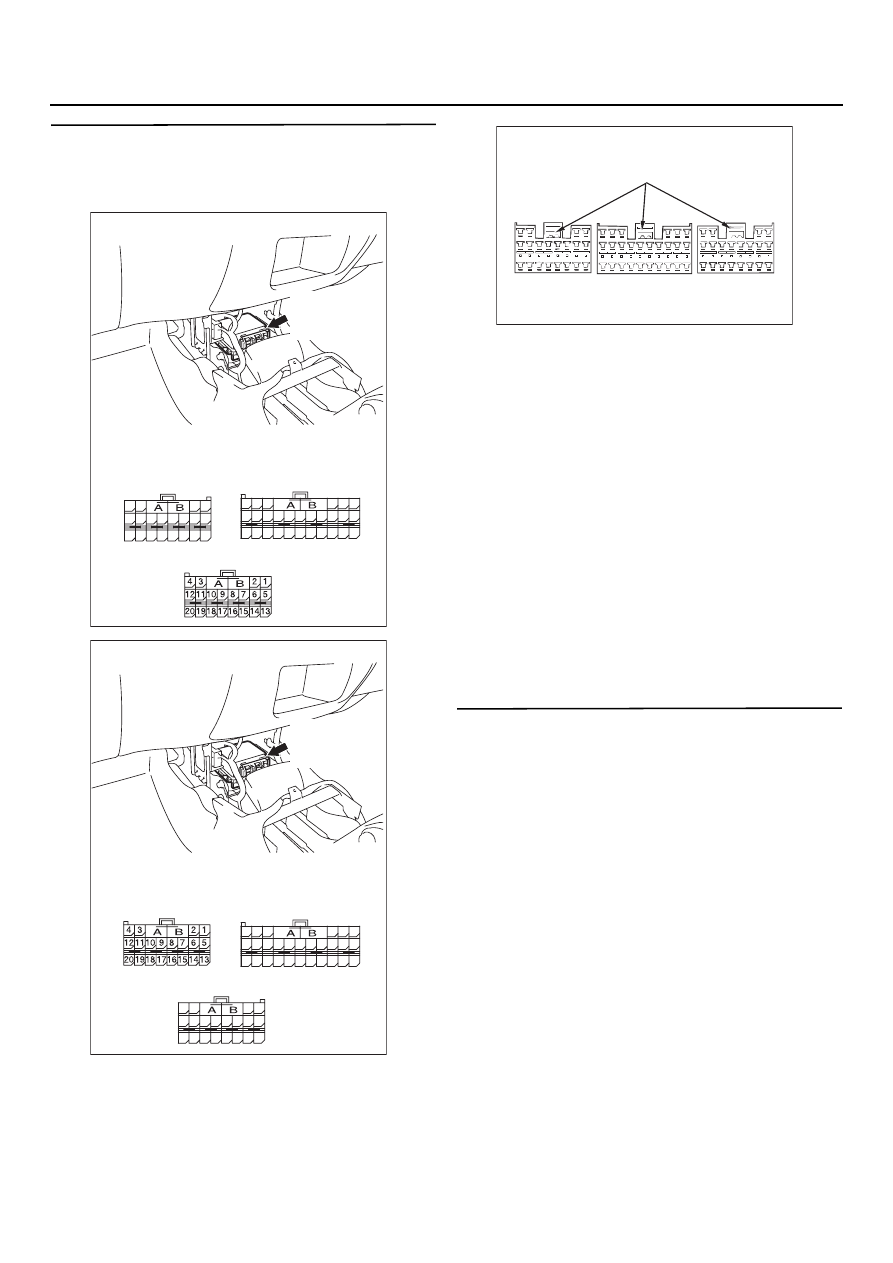

Разъемы: C116, C117, C118
<Автомобили с правым рулем>
5453
52 51
62 61
58
59
60
575655
7069686766 656463
262524
2322 21
37 3635343332 313029 2827
48474645 4443424140
38
39
Вид со стороны жгута проводов
(спереди)
C718
C717
C716
C716 (Y)
C717 (Y)
C718 (Y)
AC
AC301599AB
Вид со стороны жгута проводов блока SRS7ECU
(спереди)
Блокирующий выключатель разъема
