52B

-96

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкновения
превысила определенный предельный уровень,
в блоке SRS7ECU генерируется выходной сигнал
на поджиг запала газогенератора. Если при
этом замкнута цепь контрольного датчика
передних подушек безопасности, произойдет
срабатывание преднатяжителя ремня
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов газогенера7
тора преднатяжителя ремня безопасности
со стороны переднего пассажира. Если коды
неисправностей не удалить, контрольная лампа
будет отключена (коды неисправности
сохранены).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неправильно соединены части
электрического разъема или неисправна
короткая пружина*.

•

Короткое замыкание между выводами
пиропатрона преднатяжителя.

•

Повреждена соединительная колодка(и).

•

Неисправность блока SRS7ECU.

NOTE: *: Соединительные колодки цепи
газогенератора снабжены "короткой" пружиной
(которая предотвращает случайное срабаты%
вание подушки из%за статического заряда
электричества, замыкая положительный
провод на "массу" в момент, когда колодки
рассоединены). Следовательно, если соедини%
тельные колодки C%133 <LHD> ,D%35 <LHD>,
C%16 <RHD> или D%22<RHD> повреждены или
неполностью состыкованы, короткая пружина
не может быть разгружена при состыковке
разъема.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА (левый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный LG : Бледно7зеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый

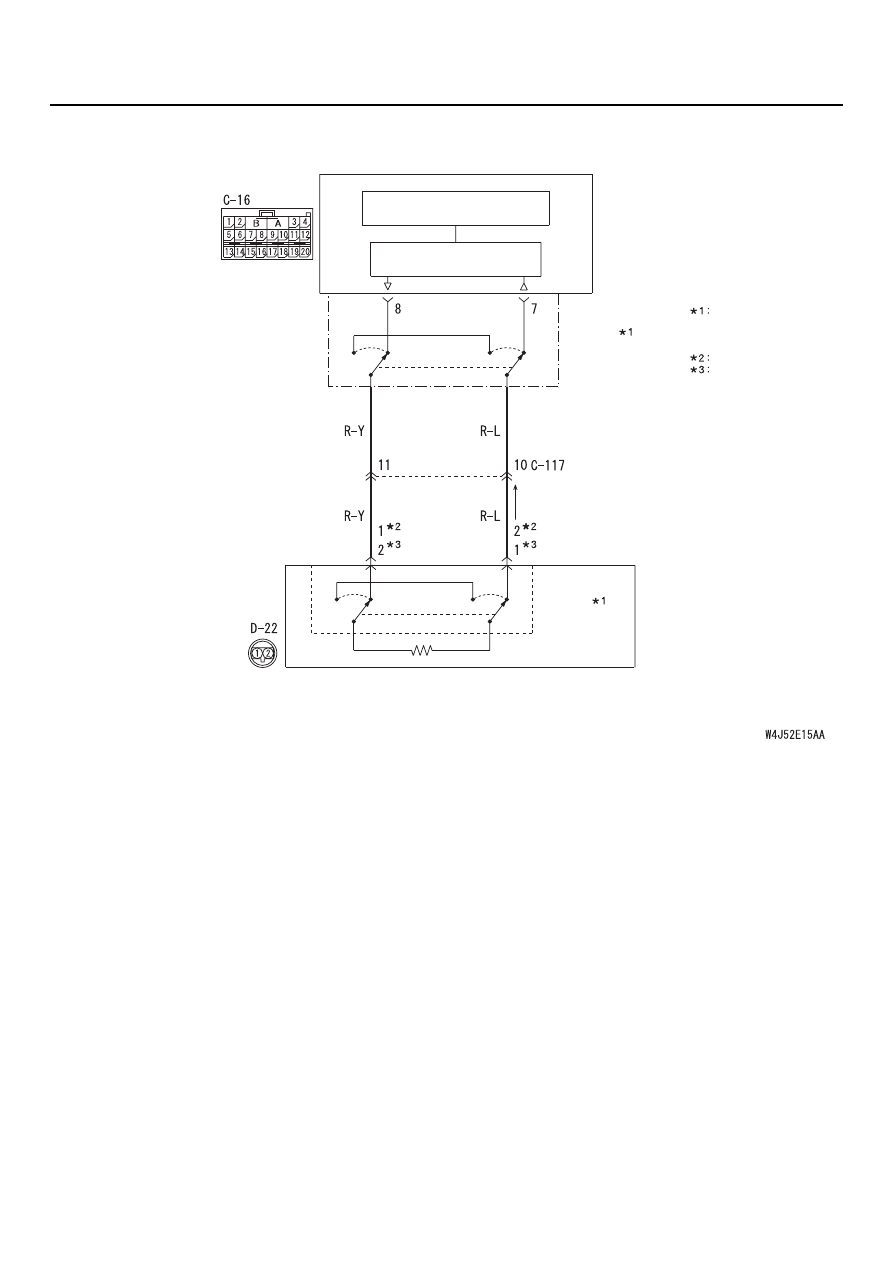

Контур преднатяжителя ремня безопасности переднего пассажира (запал, RHD)

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

52B

-97

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

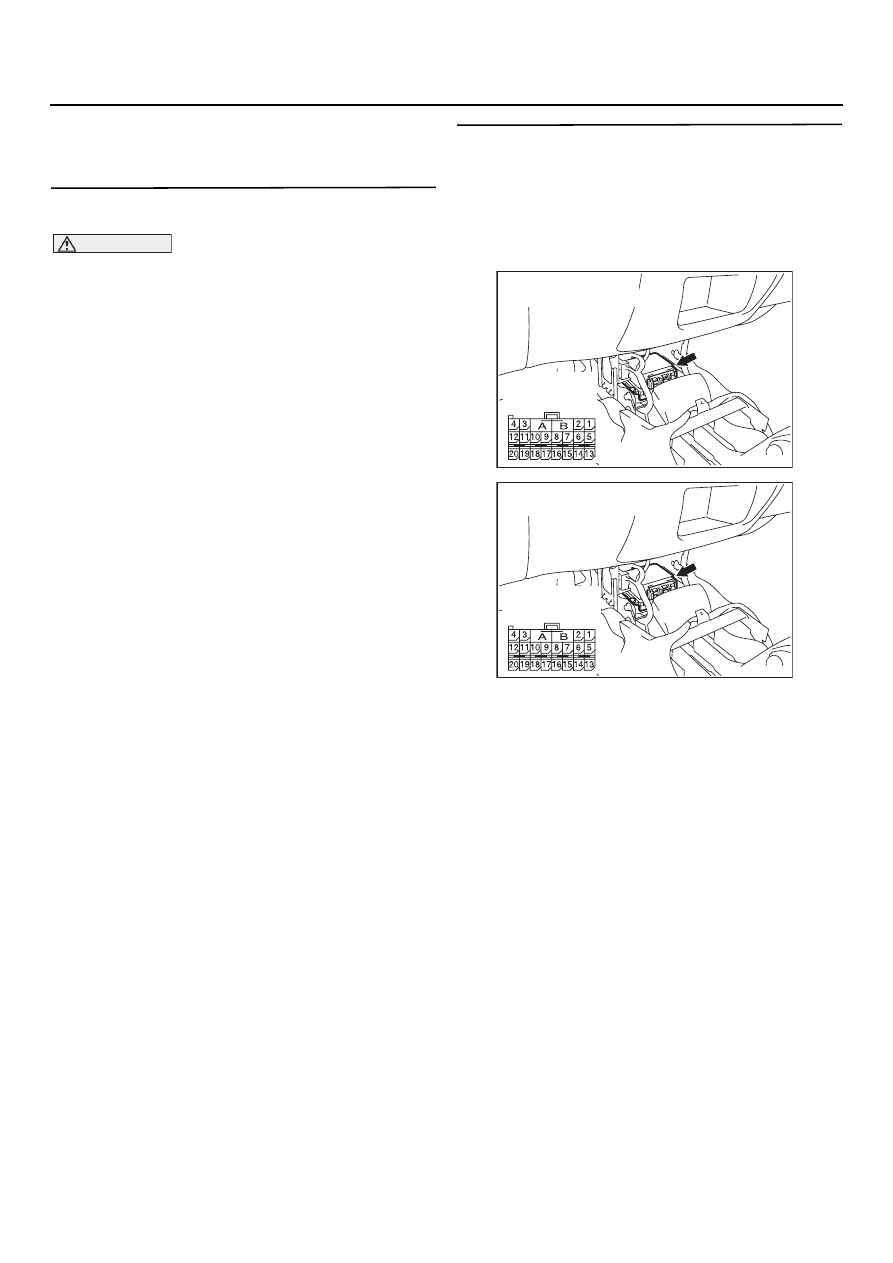

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUT1II/III

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).
(1) Установите ключ зажигания в положение

"ON".

(2) Проверьте, есть ли считанные коды

неисправностей.

(3) Установите ключ зажигания в положение

"LOCK"(OFF).

B: Появилось ли сообщение о коде 34?

ДА :

Идти к Этапу 2.

НЕТ :

Идти к Этапу 3.

ЭТАП 2. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1133 <LHD> или C116 <RHD>
(коды считываются при помощи тестера
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7133 <LHD> или C716

<RHD>, затем вновь состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 28?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код № 28
соответствует неполной стыковке
колодок разъемов C7133 <LHD>, C716
<RHD>, D735 <LHD> или D722 <RHD>.

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

52B

-98

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

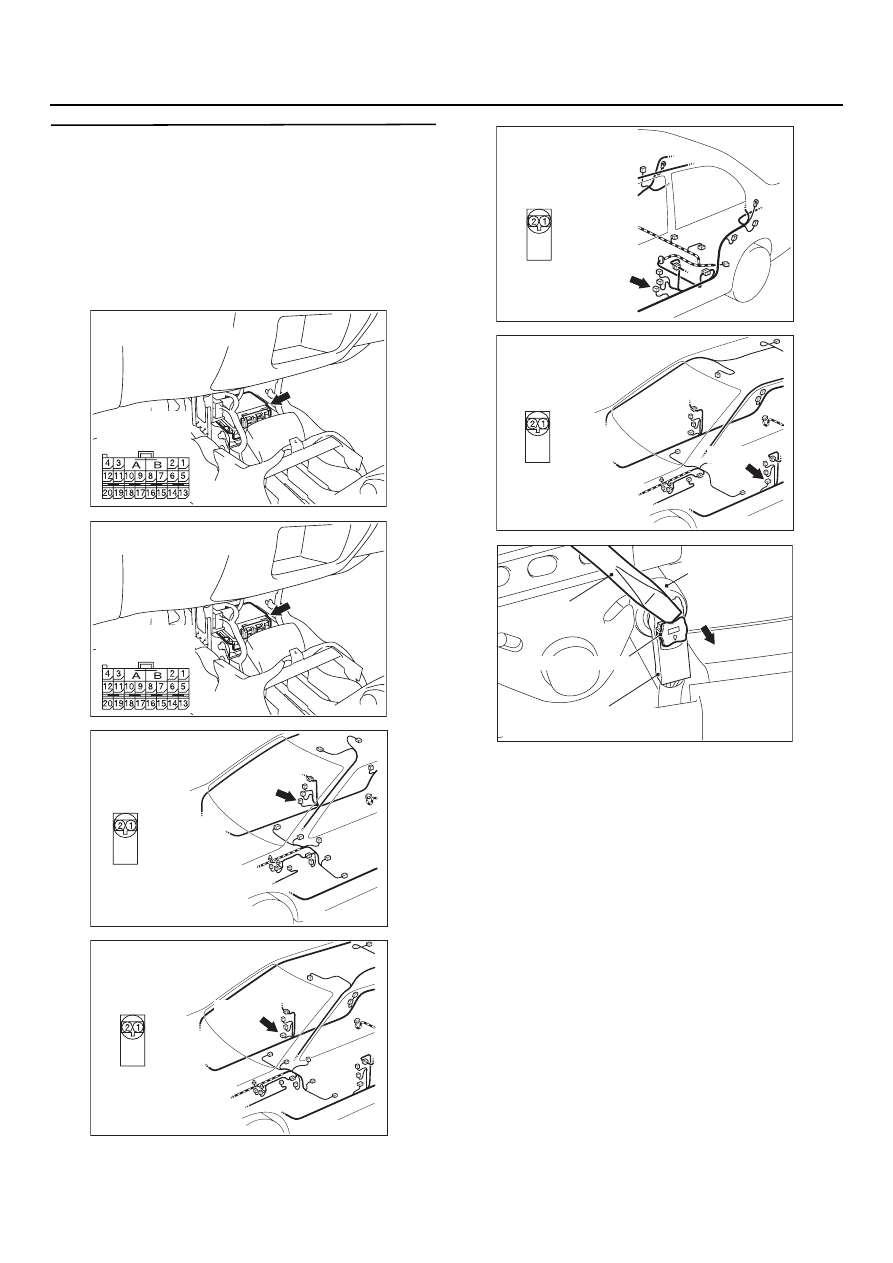

ЭТАП 3. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1133 <LHD> или C116 <RHD>
и разъем преднатяжителя со стороны
переднего пассажира D135 <LHD> или D122
<RHD> (коды считываются при помощи
тестера MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы <LHD> или C716

<RHD> и D735 <LHD> или D722 <RHD>
и вновь состыкуйте их. При работе
с разъемом D735 <LHD> или D722 <RHD>
используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 28?

ДА :

Идти к Этапу 4.

НЕТ :

AC301747AE

C7133 (Y)

Разъем: C1133
<Автомобили с левым рулем>

Вид со стороны
жгута проводов
(спереди)

AC301747AF

C716 (Y)

Разъем: C116
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303869

Со стороны
жгута проводов

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

52B

-99

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

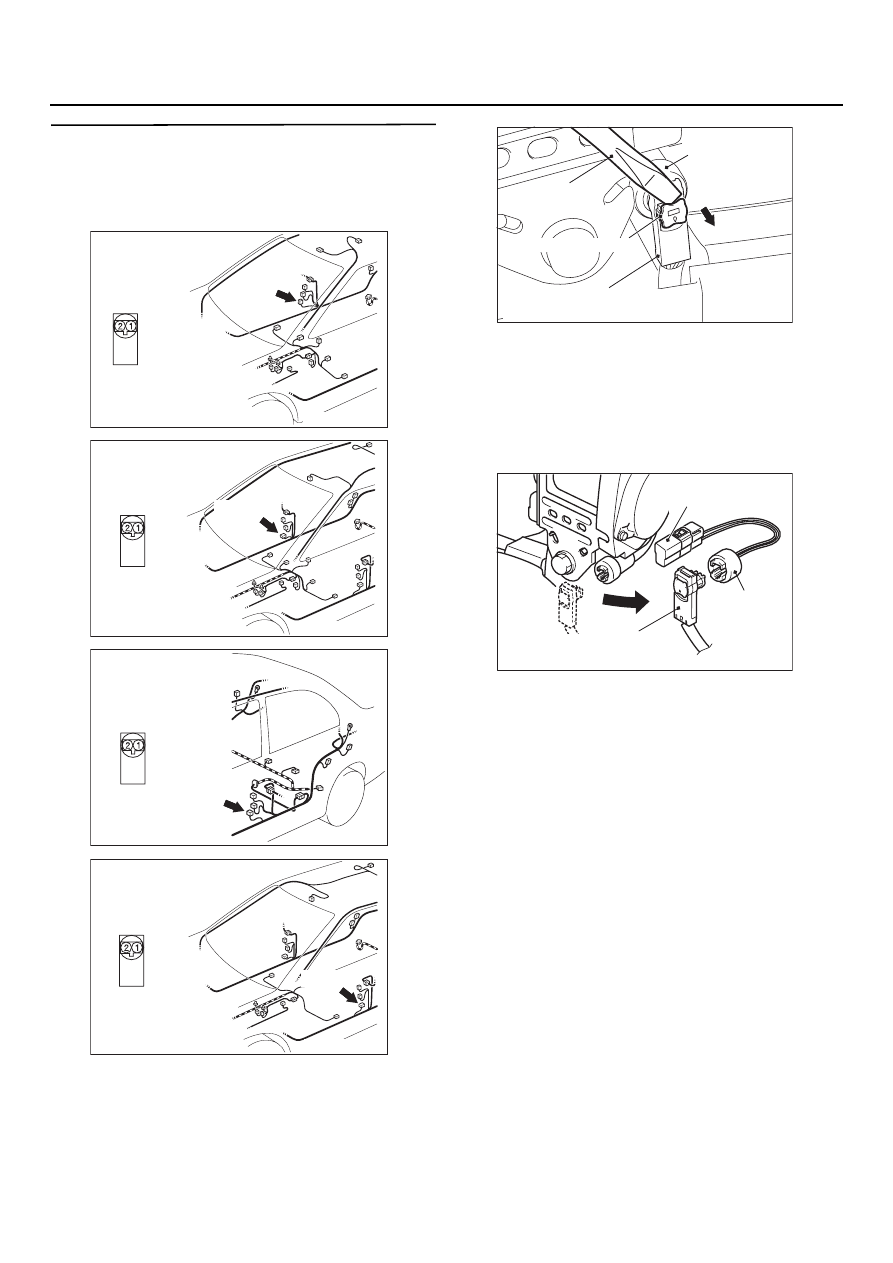

ЭТАП 4. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы D735 <LHD> или D722

<RHD> преднатяжителя ремня безопасности
со стороны переднего пассажира. При рабо7
те с разъемами используйте отвертку
с плоской рабочей частью для вытягивания
блокирующей кнопки колодки со стороны
жгута проводов, затем расстыкуйте колодки.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присодедините приспособление MB991884

к колодкам разъемов D735 <LHD> или D722
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 28?

ДА :

Идти к Этапу 5.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны переднего
пассажира. (См.

CTP. 52B-245

Идти к Этапу 6.

AC303869

Со стороны
жгута проводов

Разъем: D135

D735 (B)

<Седан, LHD >

AC303915

Со стороны
жгута проводов

Разъем: D135
<Универсал, LHD>

D735 (B)

AC303911AF

Разъем: D122
<Седан, RHD>

D722 (B)

Со стороны
жгута проводов

AC303921

Со стороны
жгута проводов

Разъем: D122
<Универсал, RHD>

D722 (B)

AC300147AH

Отвертка
с плоским
лезвием

Блокирующая кнопка

D735 <LHD>,
D722 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D735 <LHD>, D722 <RHD>
Колодка со стороны жгута проводов

MB991884
MB991885

AC300975 AH

MB991865
(Поверочный резистор:
3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D735 <LHD>, D722 <RHD>
Вид со стороны жгута проводов
