ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

СЦЕПЛЕНИЕ

21A

-5

5. Медленно выжмите педаль сцепления.

Отверните воздухоотводчик, чтобы выпустить
воздух. Как только появится тормозная жид6
кость, заверните воздухоотводчик. Отпустите
педаль сцепления. Повторяйте эту процедуру
до тех пор, пока не выйдет весь воздух, то
есть пока не будет выходить только
тормозная жидкость.

6. Во время выполнения процедуры выпуска

воздуха из гидропривода сцепления
проверяйте уровень тормозной жидкости
в бачке, который должен находиться между
метками "MAX" и "MIN".

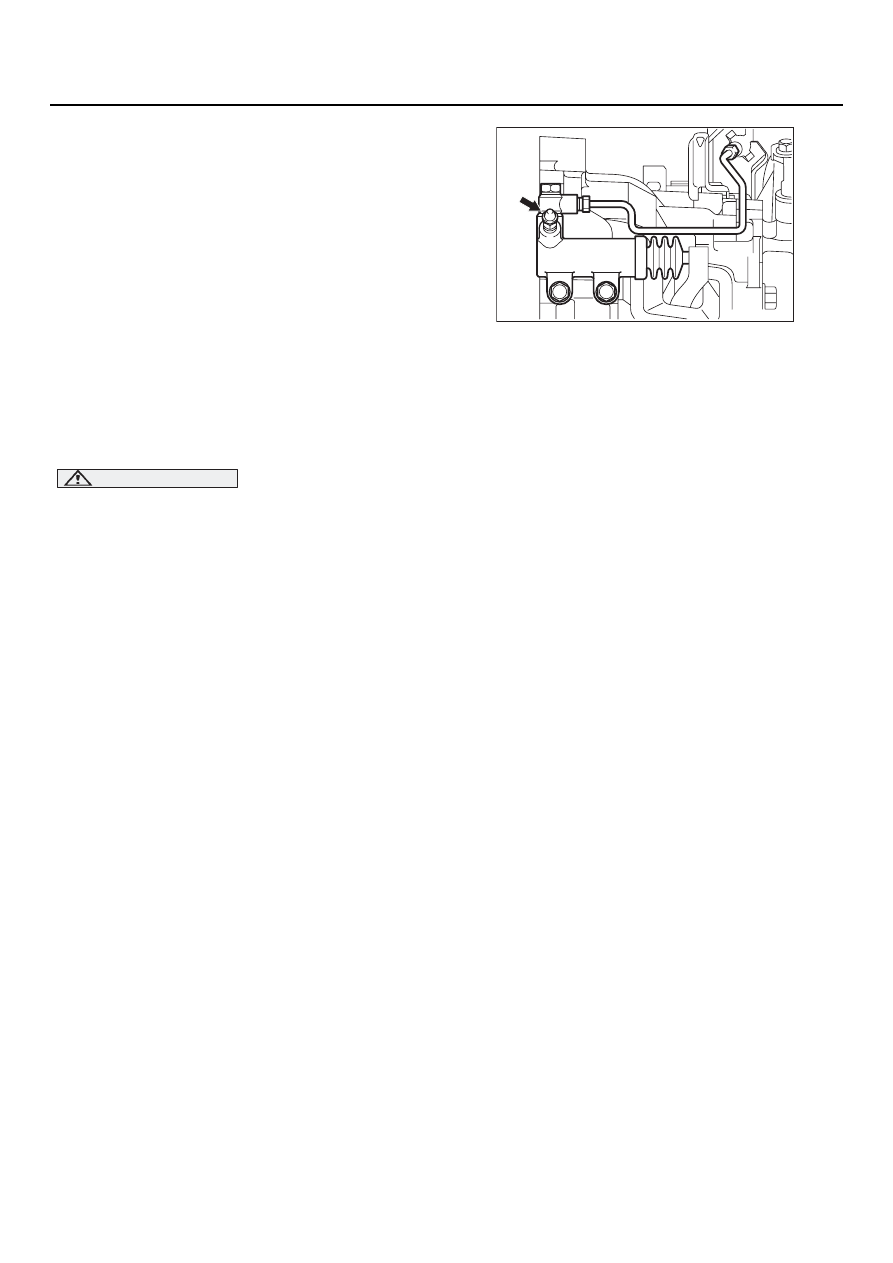

ВЫПУСК ВОЗДУХА ИЗ РАБОЧЕГО
ЦИЛИНДРА ГИДРОПРИВОДА
СЦЕПЛЕНИЯ

ВНИМАНИЕ

Применяйте только рекомендуемую
тормозную жидкость. Не смешивайте
тормозные жидкости различных марок.

Рекомендуемая жидкость: Тормозная
жидкость DOT 3 или DOT 4

1. Снимите нижнюю крышку.

2. Подсоедините шланг с бутылкой

к воздухоотводчику.

3. Откройте спускной штуцер.
4. Медленно выжмите педаль сцепления.

Отверните воздухоотводчик, чтобы выпустить
воздух. Как только появится тормозная жид6
кость, заверните воздухоотводчик. Отпустите
педаль сцепления. Повторяйте эту процедуру
до тех пор, пока не выйдет весь воздух,
то есть пока не будет выходить только
тормозная жидкость.

5. Во время выполнения процедуры выпуска

воздуха из гидропривода сцепления прове6
ряйте уровень тормозной жидкости в бачке,
который должен находиться между метками
"MAX" и "MIN".

AC301000AB

ПЕДАЛЬ СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ

21A

-6

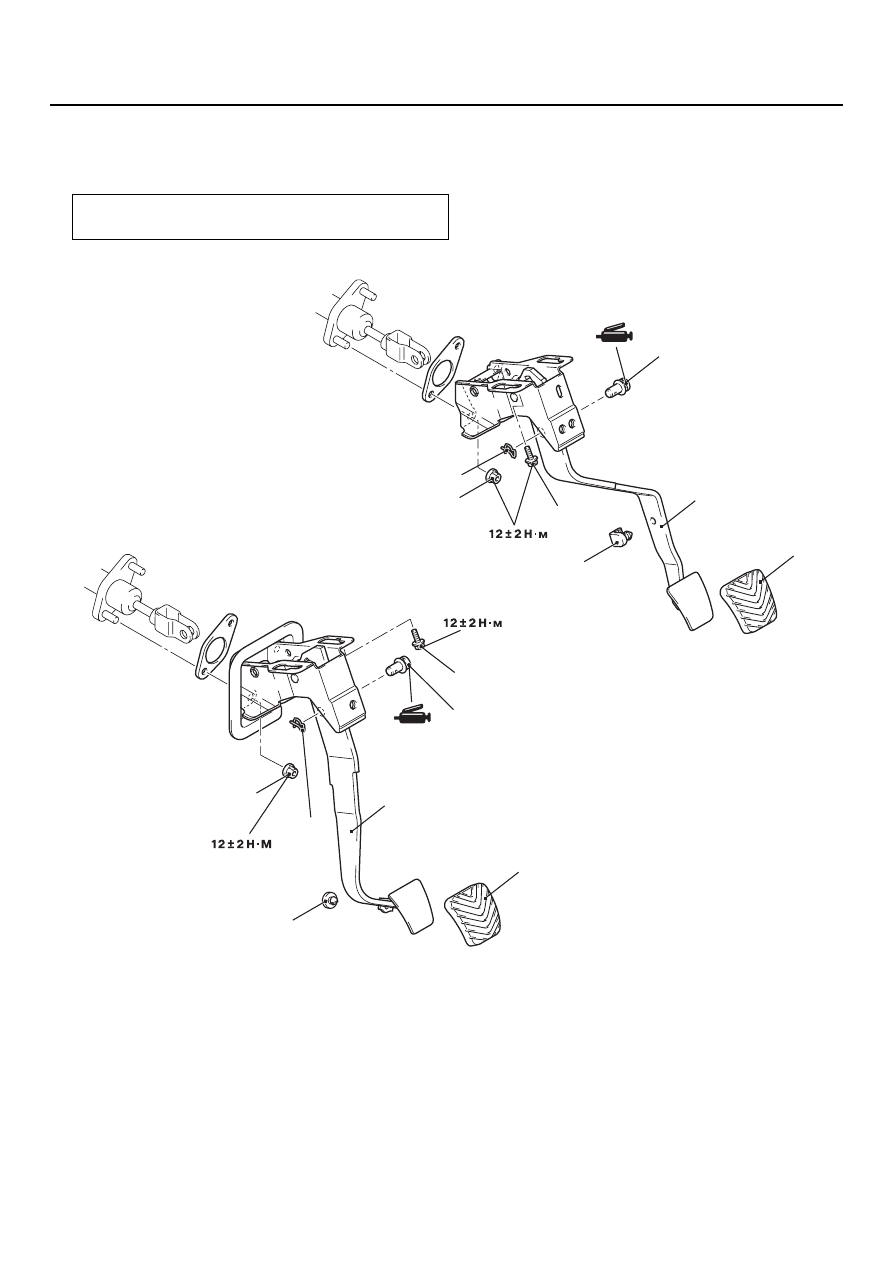

ПЕДАЛЬ СЦЕПЛЕНИЯ

ДЕМОНТАЖ И УСТАНОВКА

M1211001600180

Операции, выполняемые после установки
Регулировка педали сцепления (См.

CTP. 21A-3

).

AC304137

7

1

2

3

4

5

6

AB

7

1

2

3

4

5

6

<Левостороннее расположение рулевого колеса>

<Правостороннее расположение рулевого колеса>

Последовательность
демонтажа

•

Снимите нижнюю накладку
панели управления, которая
расположена под рулевой
колонкой (См. главу 52А "Панель
управления",

CTP. 52A-2

).

1.

Шплинт.

2.

Штифт.

3.

Гайка крепления главного
цилиндра гидропривода
сцепления.

4.

Болт крепления узла педали
сцепления.

5.

Накладка педали сцепления.

6.

Ограничитель хода педали
сцепления.

7.

Узел педали сцепления.

Последовательность
демонтажа

ПРИВОД СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ

21A

-7

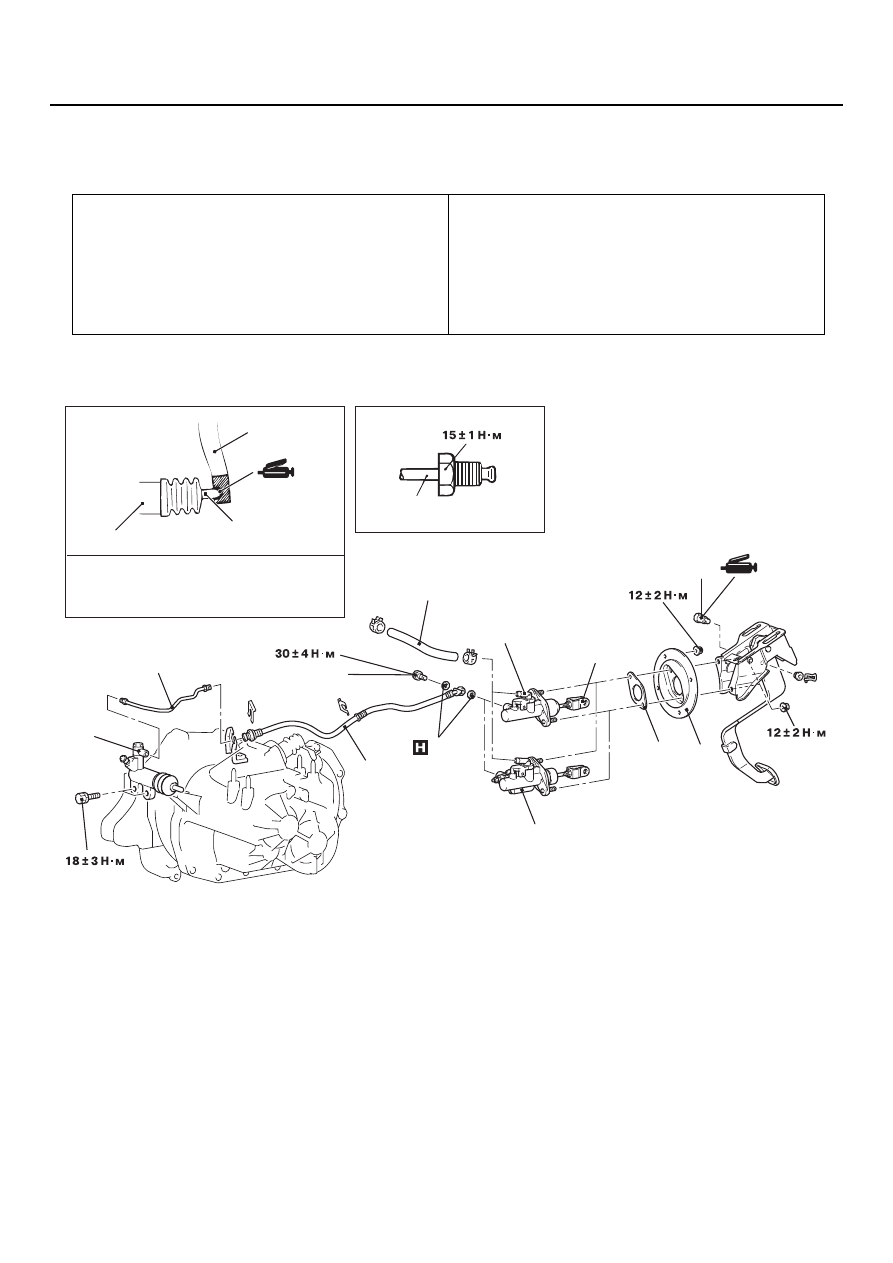

ПРИВОД СЦЕПЛЕНИЯ

ДЕМОНТАЖ И УСТАНОВКА

M1211001900192

<Автомобили с левым
расположением рулевого колеса>

Операции, выполняемые перед демонтажом

•

Слив жидкости из гидропривода сцепления

•

Установка поперечной балки, соединяющей стойки
кузова <Wagon6Sport> (См. главу 42,  "Поперечная
балка стоек",

CTP. 42-10

 ).

Операции, выполняемые после установки

•

Установка поперечной балки, соединяющей стойки
кузова <Wagon6Sport> (См. главу 42,  "Поперечная
балка стоек",

CTP. 42-10

 ).

•

Заполнение системы гидропривода сцепления

•

Выпуск воздуха из системы гидропривода
сцепления (См.

CTP. 21A-4

).

•

Регулировка педали сцепления (См.

CTP. 21A-3

).

AC304307

2

8

10

11

10

AB

11

Вилка
выключения
сцепления

Шток рабочего
цилиндра

Рекомендуемая смазка:
Оригинальная консистентная смазка
MITSUBISHI № 0101011

4

3

5

7

1

6

9

<двигатели 4G13, 4G18>

<двигатель 4G63>

6

Последовательность
демонтажа главного
цилиндра гидропривода
сцепления

1.

Узел пальца.

2.

Болт с проушиной.

3.

Уплотнительная прокладка.

4.

Шланг бачка.

5.

Вилка штока главного цилиндра.

<<А>>

6.

Главный цилиндр.

7.

Уплотнительная прокладка.

8.

Монтажная пластина.

Последовательность
демонтажа рабочего
цилиндра гидропривода
сцепления

10. Трубка подачи жидкости.
11. Рабочий цилиндр.

Последовательность
демонтажа трубопроводов
гидропривода сцепления

9.

Шланг подачи жидкости.

10. Трубка подачи жидкости.

ПРИВОД СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ

21A

-8

УКАЗАНИЯ К ДЕМОНТАЖУ

<<A>>ДЕМОНТАЖ ГЛАВНОГО
ЦИЛИНДРА ГИДРОПРИВОДА
СЦЕПЛЕНИЯ

1. Отсоедините хомут тормозной трубки

и снимите главный тормозной цилиндр
с присоединенными к нему трубками.

2. Снимите бачок с присоединенными к нему

шлангами.

3. Снимите главный цилиндр гидропривода

сцепления.

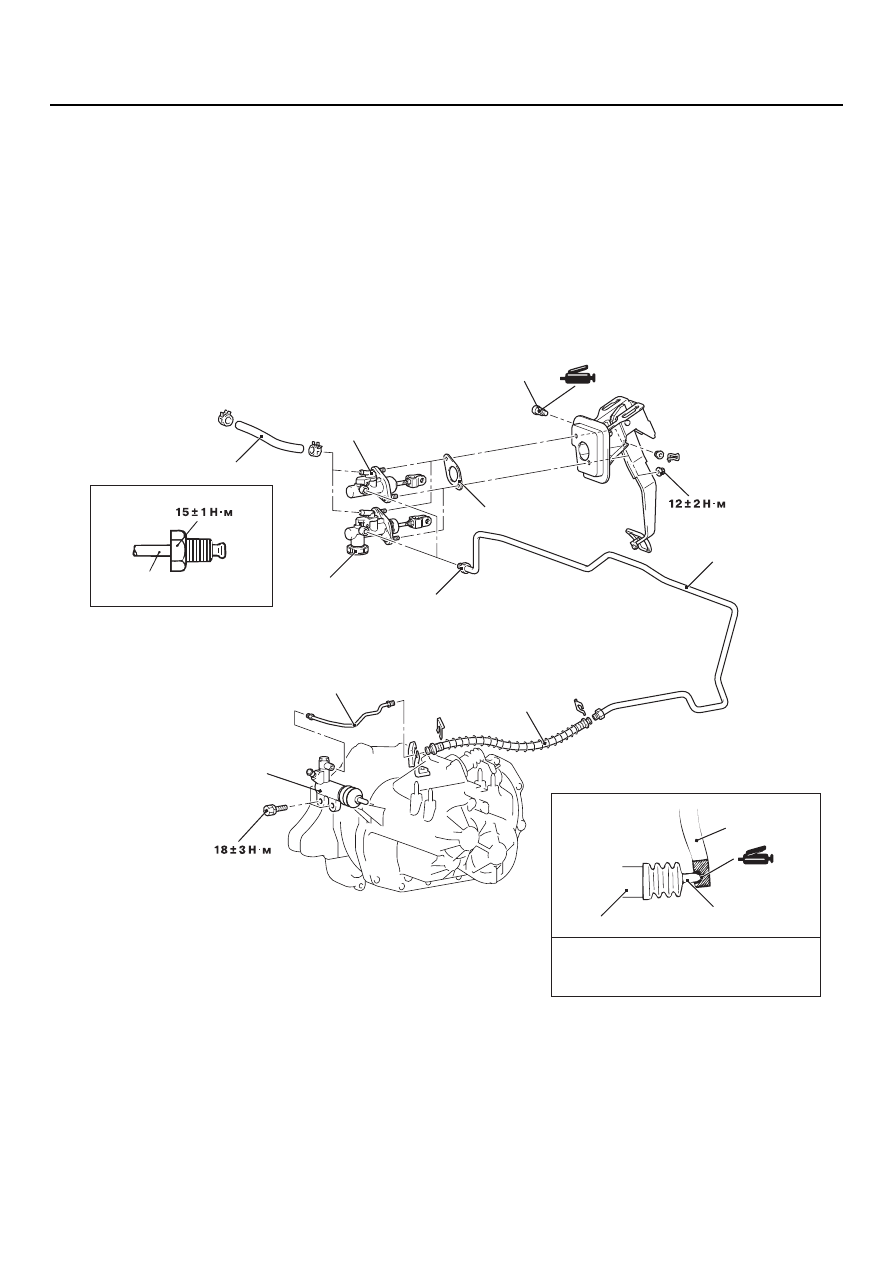

<Автомобили с правым
расположением рулевого колеса>

AC304305

2

8

AB

4

3

5

7

1

6

9

4

<двигатели 4G13, 4G18>

<двигатель 4G63>

6, 8

7

Вилка выключения
сцепления

Шток рабочего
цилиндра

Рекомендуемая смазка:
Оригинальная консистентная смазка
MITSUBISHI, № 0101011

Последовательность
демонтажа главного
цилиндра гидропривода
сцепления

1.

Узел пальца.

2.

Штуцер трубки подачи
жидкости.

3.

Шланг бачка.

4.

Главный цилиндр

5.

Уплотнительная прокладка

Последовательность
демонтажа рабочего
цилиндра гидропривода
сцепления

6.

Трубка подачи жидкости.

7.

Рабочий цилиндр.

8.

Трубка подачи жидкости.

9.

Шланг подачи жидкости.
