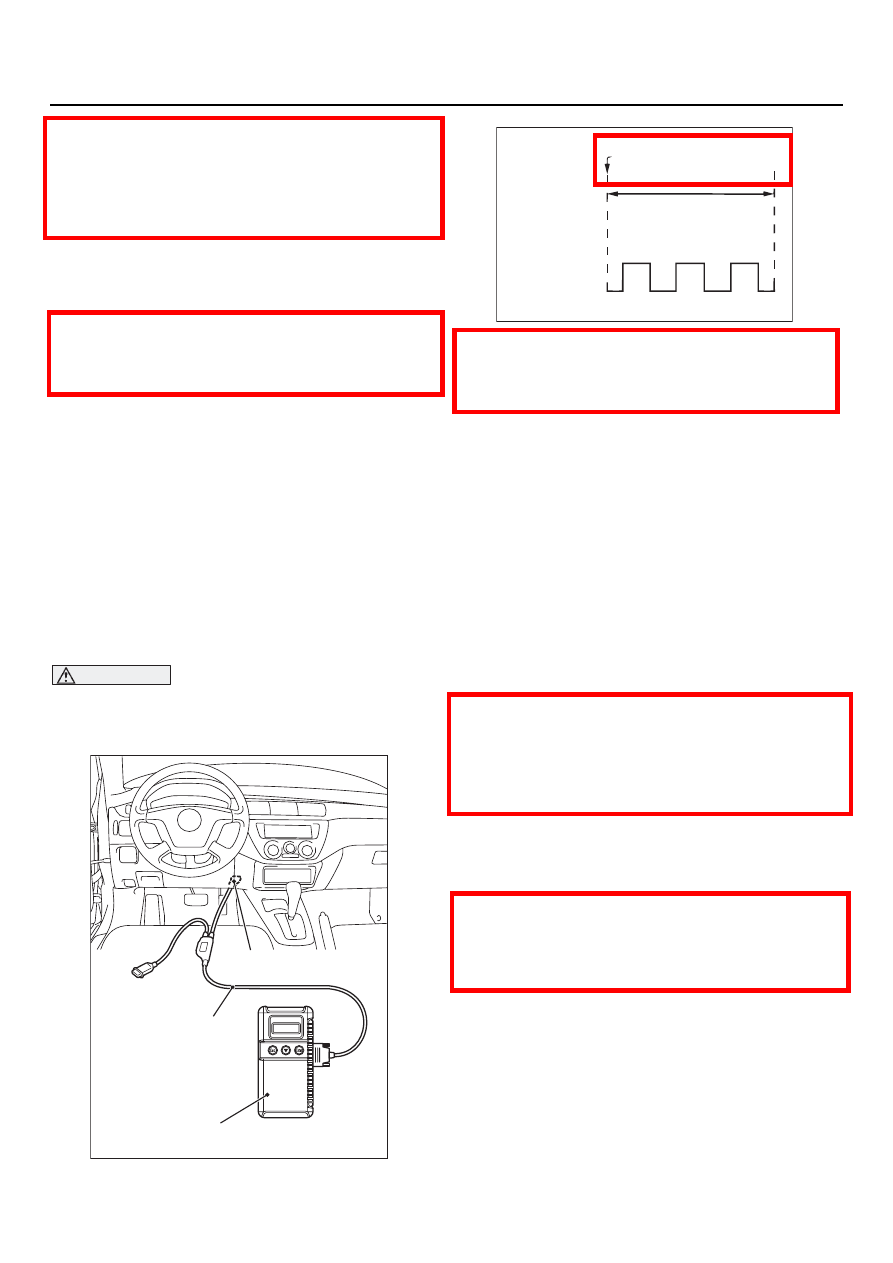

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-66

NOTE: При этом вывод (1) диагностического
разъема будет соединен с "массой",
и система перейдет в режим ожидания
регистрации кодов.

4. Нажмите кнопку включения аварийной

световой сигнализации шесть раз подряд
в течение 10 секунд.

NOTE: После шестикратного нажатия кнопки
система будет готова однократно работать
с заблокированными и разблокированными
замками, затем перейдет в режим
сохранения кодов.

NOTE: По мере нажатия кнопки огни световой
аварийной сигнализации будут загораться
и гаснуть.

5. Нажмите кнопку пердатчика, затем нажмите

еще два раза в течение 10 секунд
с момента первого нажатия. При этом
произойдет регистрация кода.

6.  При сохранении данных система будет снова

готова управлять всеми замками.

7. Если используется два пердатчика или более

или дополнительно регистрируется второй
пердатчик, в течение одной минуты для
каждого последующего пердатчика должна
использоваться та же процедура регистра[
ции, что и для первого пердатчика.

8. Удаление кода может быть приозведено при

следующих условиях:

когда зарегистрированы коды четырех
пердатчиков;

когда после начала процедуры регистрации
кодов прошло более одной минуты;

когда от диагностического разъема
отсоединена "масса";

Когда из замка извлечен ключ.

9. После того, как регистрация завершена,

извлеките ключ из замка зажигания и
проверьте, что все функции системы
дистанционного управления замками
действуют нормально.

ИСПОЛЬЗОВАНИЕ ТЕСТЕРА MUTTII

1. Убедитесь в том, что замки нормально

блокируются/разблокируются при помощи
пердатчика.

2. Вставьте ключ в замок зажигания.

ВНИМАНИЕ

Перед подсоединением или отсоединением
тестера MUTTII, устанавливайте ключ замка
зажигания в положение "LOCK" (OFF).

3. Подсоедините тестер MUT[II к диагности[

ческому разъему.

4. Нажмите кнопку включения аварийной

световой сигнализации шесть раз подряд
в течение 10 секунд.

NOTE: После шестикратного нажатия кнопки
система будет готова однократно работать
с заблокированными и разблокированными
замками, затем перейдет в режим
сохранения кодов.

NOTE: Огни световой аварийной
сигнализации будут зажигаться и гаснуть
по мере нажатия кнопки.

5. Нажмите кнопку тпердатчика, затем нажмите

еще два раза в течение 10 секунд с момента
первого нажатия. При этом произойдет
регистрация кода.

6.  При сохранении данных система будет снова

готова управлять всеми замками.

ACX00571

Подсоединение к "массе"

В течение 10 секунд

Выключатель
световой
аварийной
сигнализации

ВКЛ.

ВЫКЛ.

1

2

3

4

5

6

AG

AC304777

Рулевой вал

AC

MB991502

16[полюсная колодка

ACX00571

Тестер MUT[II

В течение 10 секунд

Выключатель
световой
аварийной
сигнализации

ВКЛ.

ВЫКЛ.

1

2

3

4

5

6

AB

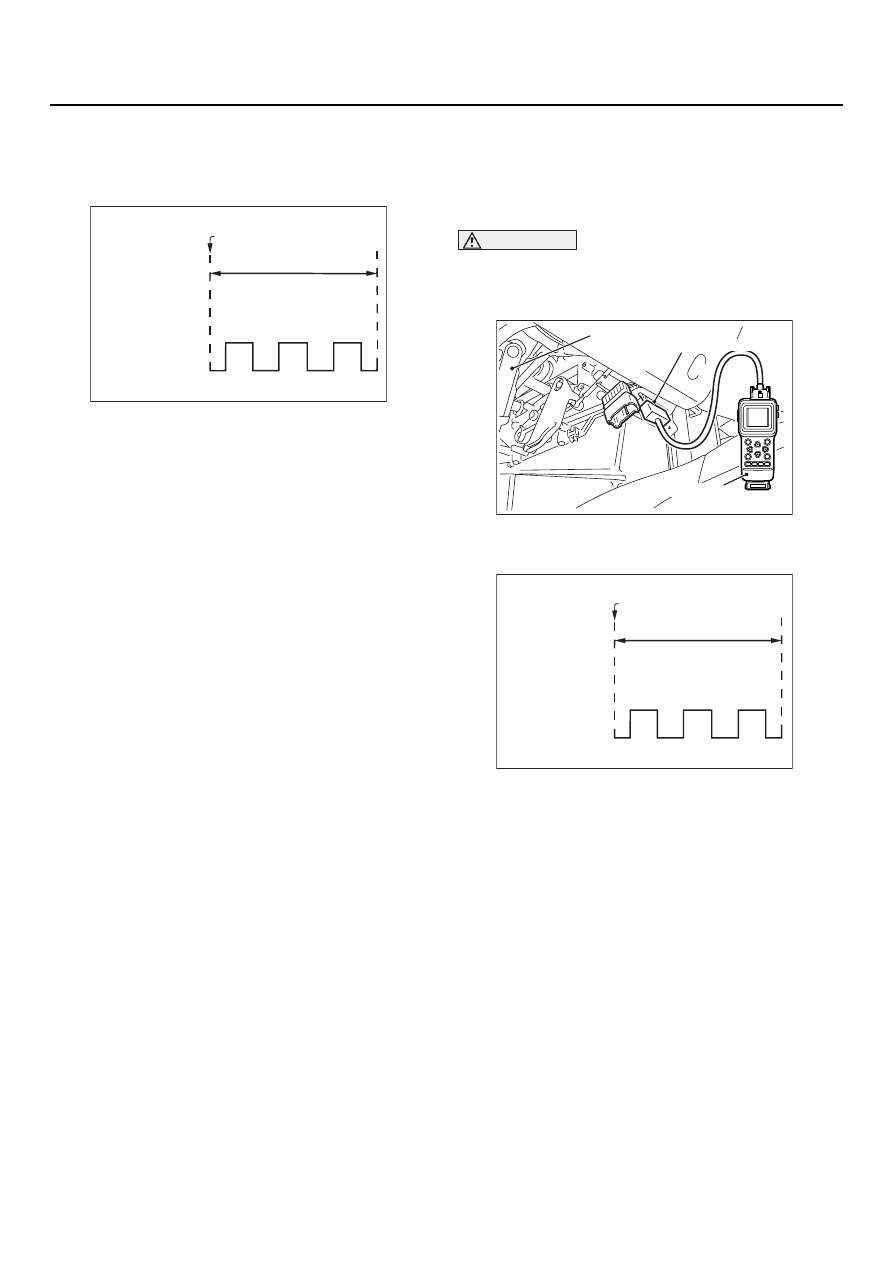

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-67

7. Если используется два пердатчика или более

или дополнительно регистрируется второй
пердатчик, в течение одной минуты для
каждого последующего пердатчика должна
использоваться та же процедура
регистрации, что и для первого трасмиттера.

8. Удаление кода может быть произведено при

следующих условиях:

когда зарегистрированы коды четырех
пердатчиков;

когда после начала процедуры регистрации
кодов прошло более одной минуты;

когда тестер отсоединен от диагности[
ческого разъема;

когда из замка извлечен ключ.

9. После того, как регистрация завершена,

извлеките ключ из замка зажигания и
проверьте, что все функции системы
дистанционного управления замками
действуют нормально.

ИСПОЛЬЗОВАНИЕ СКАННЕРА V. C. I.
(MB991824)

1. Убедитесь в том, что замки нормально

блокируются/разблокируются при помощи
пердатчика.

2. Вставьте ключ в замок зажигания.

ВНИМАНИЕ

Перед отключением или подключением
сканнера, устанавливайте ключ зажигания
в положение "LOCK" (OFF).

3. Подсоедините сканнер к диагностическому

разъему.

4. В течение 10 секунд после включения

сканнера шесть раз подряд нажмите кнопку
включения аварийной севтовой
сигнализации.

NOTE: После шестикратного нажатия кнопки
система будет готова однократно работать
с заблокированными и разблокированными
замками, затем перейдет в режим
сохранения кодов.

NOTE: Огни световой аварийной
сигнализации будут зажигаться и гаснуть
по мере нажатия кнопки.

5. Нажмите кнопку пердатчика, затем нажмите

еще два раза в течение 10 секунд с момента
первого нажатия. При этом произойдет
регистрация кода.

6.  При сохранении данных система будет снова

готова управлять всеми замками.

7. Если используется два пердатчика или более

или дополнительно регистрируется второй
пердатчик, в течение одной минуты для
каждого последующего пердатчика должна
использоваться та же процедура регистра[
ции, что и для первого пердатчика.

8. Удаление кода может быть произведено при

следующих условиях:

когда зарегистрированы коды четырех
пердатчиков;

когда после начала процедуры регистрации
кодов прошло более одной минуты;

когда сканнер отсоединен от диагностиче[
ского разъема;

когда из замка извлечен ключ.

9. После того, как регистрация завершена,

извлеките ключ из замка зажигания
и проверьте, что все функции системы
дистанционного управления замками
действуют нормально.

AC305153 AB

MB991911

MB991824

16[полюсная колодка

ACX00571

Подсоедините сканнер V.C.I.
и включите его электропитание.

В течение 10 секунд

Выключатель
световой
аварийной
сигнализации

ВКЛ.

ВЫКЛ.

1

2

3

4

5

6

AJ

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-68

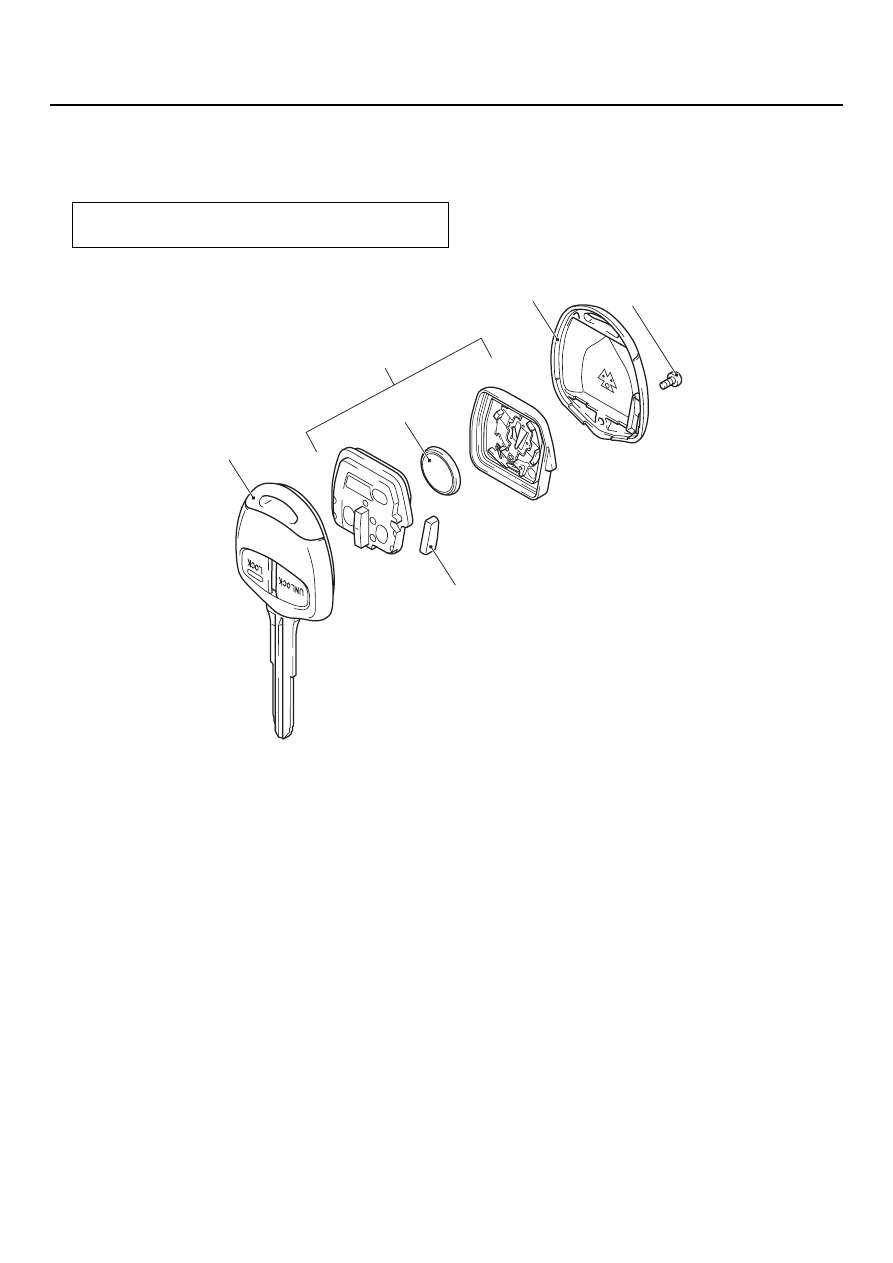

ПЕРЕДАТЧИК

РАЗБОРКА И СБОРКА

M1428002800172

Операции, выполняемые после разборки

Проверка работоспособности пердатчика

AC310838

AC303199
AC304118

1

2

AF

5

3

4

6

Разборка

1.

Винт.

2.

Верхняя часть корпуса.

3.

Транспондер.

4.

Трансмиттер в сборе.

<<А>>

>>А<<

5.

Элемент электропитания.

6.

Мастер[ключ.

Разборка

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

КУЗОВ

42

-69

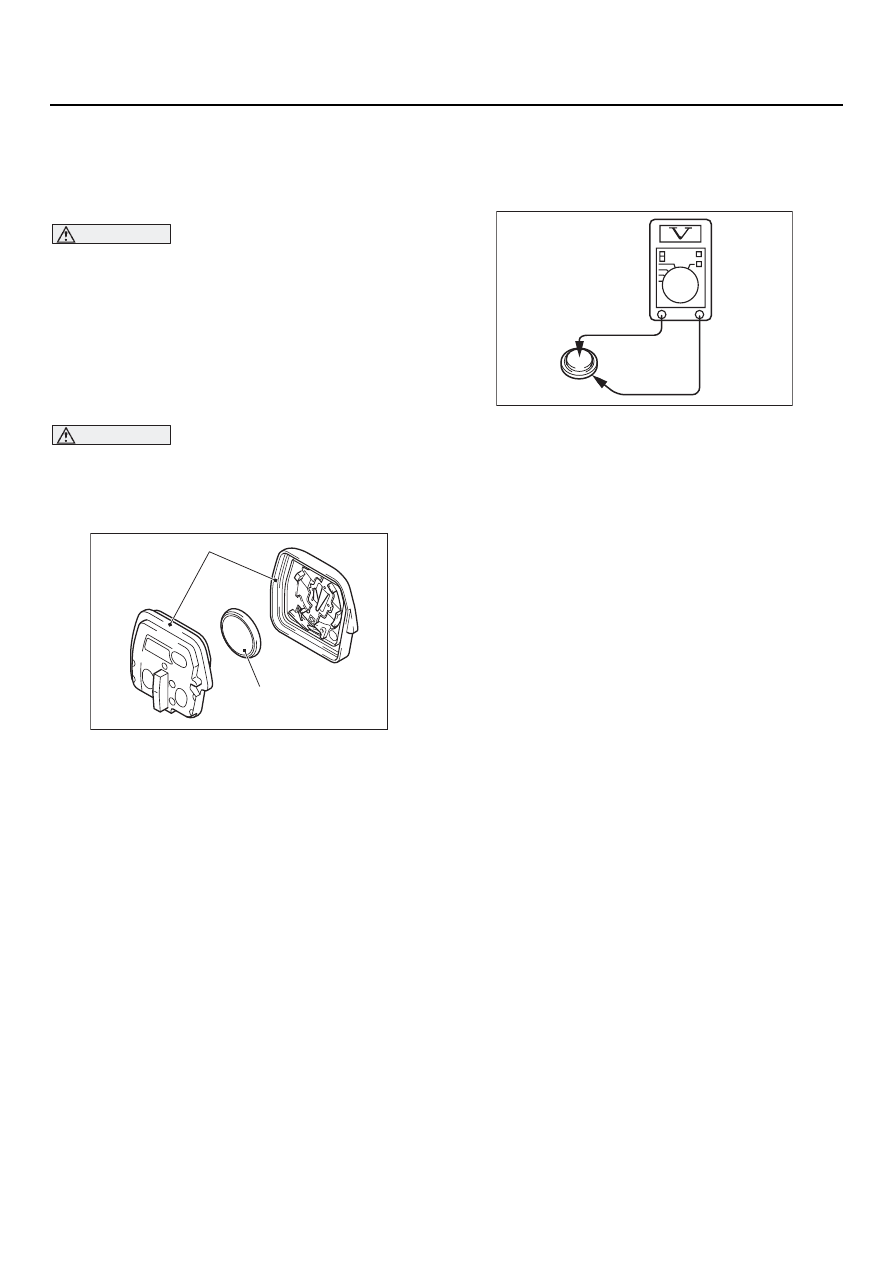

ТОЧКА ДЛЯ РАЗЪЕДИНЕНИЯ
ПРИ РЕМОНТЕ

<<A>> УДАЛЕНИЕ ЭЛЕМЕНТА
ЭЛЕКТРОПИТАНИЯ

ВНИМАНИЕ

Не допускайте попадания влаги или пыли
в передатчик, когда он разобран.
Не допускется трогать руками элементы
электрического монтажа.

ТОЧКИ ДЛЯ СБОРКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ЭЛЕМЕНТА
ЭЛЕКТРОПИТАНИЯ

ВНИМАНИЕ

Не допускайте попадания влаги или пыли
в передатчик, когда он разобран.
Не допускется трогать руками элементы
электрического монтажа.

При установке элемента электропитания
убедитесь в том, что сторона с меткой (+)
обращена в сторону верхней части корпуса.

Требования к элементу электропитания:
Монетообразный элемент типа CR1616

ПРОВЕРКА

M1428003800067

ПРОВЕРКА ЭЛЕМЕНТА
ЭЛЕКТРОПИТАНИЯ

Измерьте нарпяжение на выводах элемента.
Если значение напряжения выходит за диапазон
стандартных значений, замените элемент.

Стандартные значения: 2,5

 3,2 В

AC304118 AD

+

Сторона мастер[ключа

Верхняя часть корпуса

Аккамуляторная батарея

Трансмиттер в сборе

AC004486
