ПРИВОД СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ

21A

-9

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ

M1211002000147

•

Проверьте состояние главного цилиндра
и шланга подачи жидкости гидропривода
сцепления, обратив внимание на утечки
жидкости.

•

Проверьте состояние шланга трубки подачи
жидкости гидропривода сцепления, обратив
внимание на растрескивание и
закупоривание.

ПРИВОД СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ

21A

-10

РАЗБОРКА И СБОРКА

M1211002100252

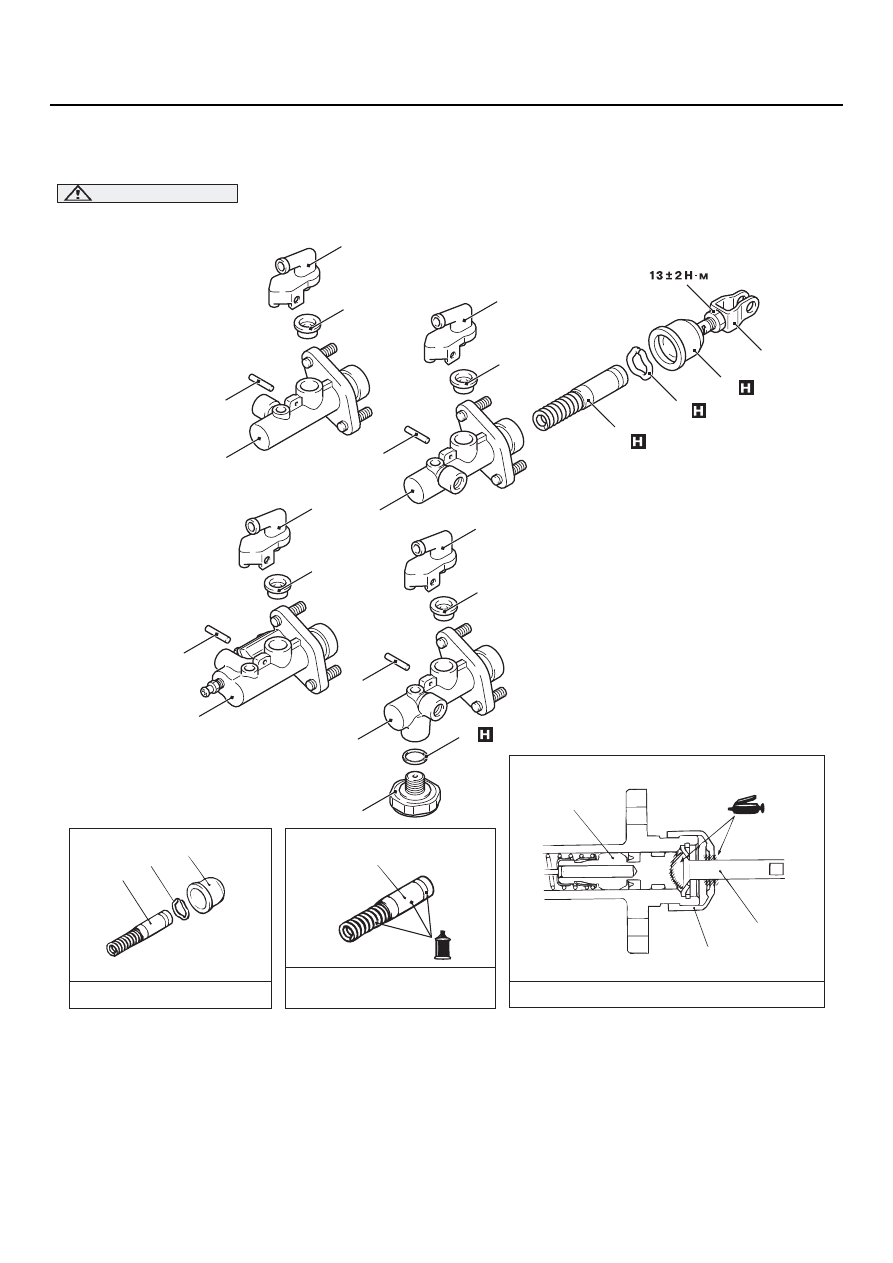

ГЛАВНЫЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ

ВНИМАНИЕ

Не разбирайте узел поршня.

AC303554

1

2

3

4

6

7

5

8

2

3

4

1

2

4

2

Комплект для ремонта поршня

Рабочая жидкость гидропривода
сцепления: Тормозная жидкость
DOT3 или DOT4

Смазка: Резиновая смазка

AB

6

7

6

7

6

7

5

5

5

9

10

10

10

10

<Левостороннее расположение
рулевого колеса
и двигатели 4G13, 4G18>

<Правостороннее расположение
рулевого колеса
и двигатели 4G13, 4G18>

<Левостороннее расположение
рулевого колеса
и двигатель 4G63>

<Правостороннее расположение
рулевого колеса и двигатель 4G63>

Последовательность
разборки

1.

Стопорное кольцо поршня.

2.

Узел поршня.

>>А<<

3.

Узел штока.

4.

Чехол.

5.

Пружинный штифт.

6.

Штуцер.

7.

Манжета.

8.

Узел гасителя.

9.

Уплотнительная прокладка.

10. Корпус главного цилиндра.

Последовательность
разборки

ПРИВОД СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ

21A

-11

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА УЗЛА ШТОКА

Установите длину узла штока в предаелах,
указанных на рисунке. Это облегчит
регулировку педали сцепления.

Размер (А): 105,2

±

 0,5 мм <Автомобили

с правым расположением рулевого
колеса и двигателем 4G63>
103

±

 0,5 мм <Аавтомобили с двигателями

4G13 и 4G18, автомобили с левым
расположением рулевого колеса и
двигателем 4G63>

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ

M1211002200141

•

Проверьте внутреннюю поверхность корпуса
цилиндра, обратив внимание на ржавчину
и царапины.

•

Проверьте чашку поршня, обратив внимание
на износ и деформацию.

•

Проверьте поршень, обратив внимание
на ржавчину и царапины.

•

Проверьте место присоединения трубки,
обратив внимание на закупоривание.

AC001144

AI

A
