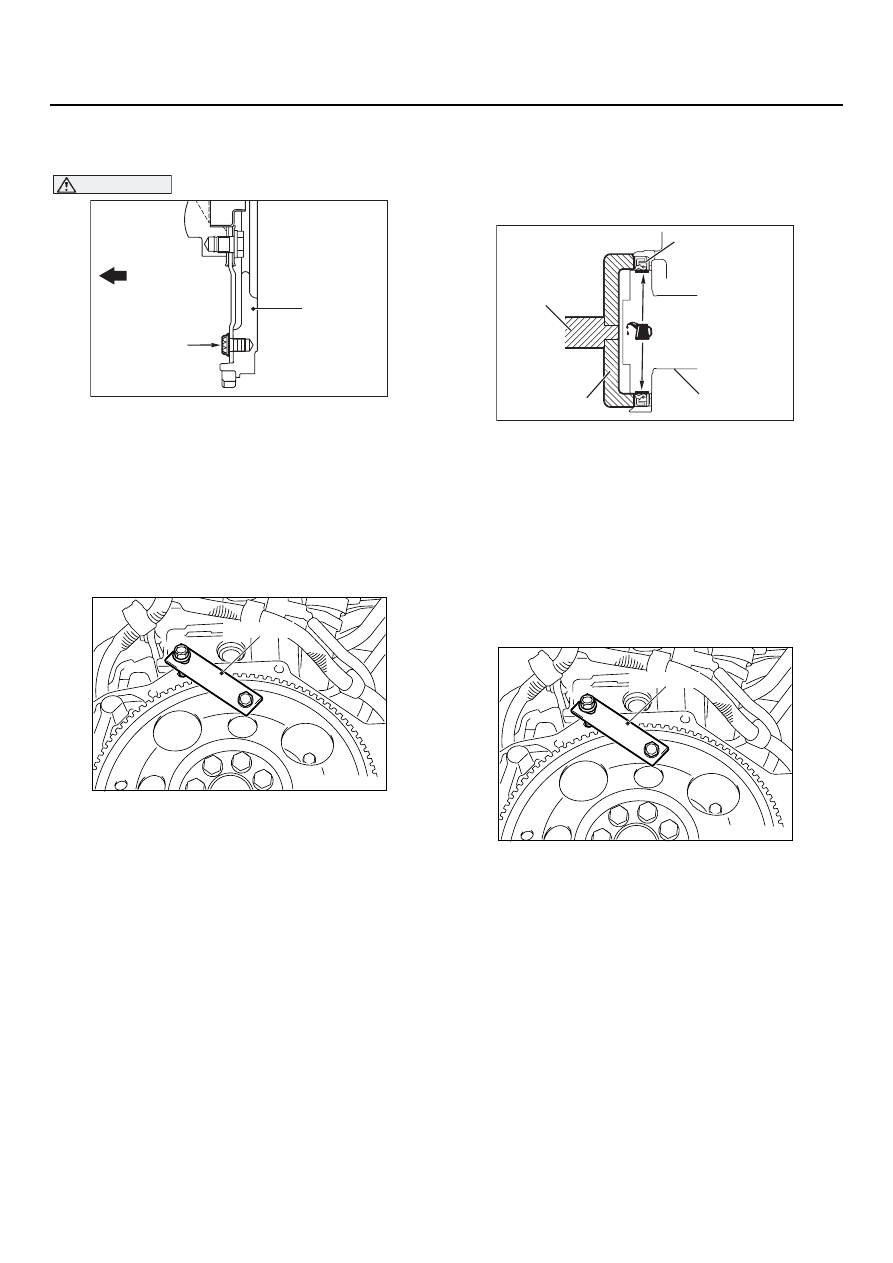

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-31

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

<<A>> СНЯТИЕ КОРОБКИ ПЕРЕДАЧ

ВНИМАНИЕ

Не выворачивайте болт маховика,
обозначенный стрелкой. Если вывернуть
указанный болт, то произойдёт
разбалансировка маховика и он будет
повреждён.
См. главу 22A, Коробка передач,

CTP. 22A-21

.

<<B>> ОТВОРАЧИВАНИЕ БОЛТОВ
КРЕПЛЕНИЯ МАХОВИКА

1. Для того чтобы маховик не проворачивался,

используйте стопор MD998781.

2. Отверните болты крепления маховика.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА ЗАДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

1. Нанесите чистое моторное масло на кромку

сальника по всей её окружности.

2. Для установки сальника применяются

перечисленные ниже приспособления.

•

Оправка (MB990938)

•

Кольцо MD998776 для установки заднего
сальника коленчатого вала

>>B<< ВВЁРТЫВАНИЕ БОЛТОВ
КРЕПЛЕНИЯ МАХОВИКА

1. Для того чтобы маховик не проворачивался,

используйте стопор MD998781.

2. Затяните болты крепления маховика

установленным моментом.

Величина момента затяжки: 132

±

 5 Н

⋅

м

AC300897

Болт маховика

Передняя часть
двигателя

AB

Маховик
в сборе

AC211914

AC

MD998781

AC102328AB

Сальник

MB990938

MD998776

Коленчатый вал

(Моторное масло)

AC211914

AC

MD998781

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-32

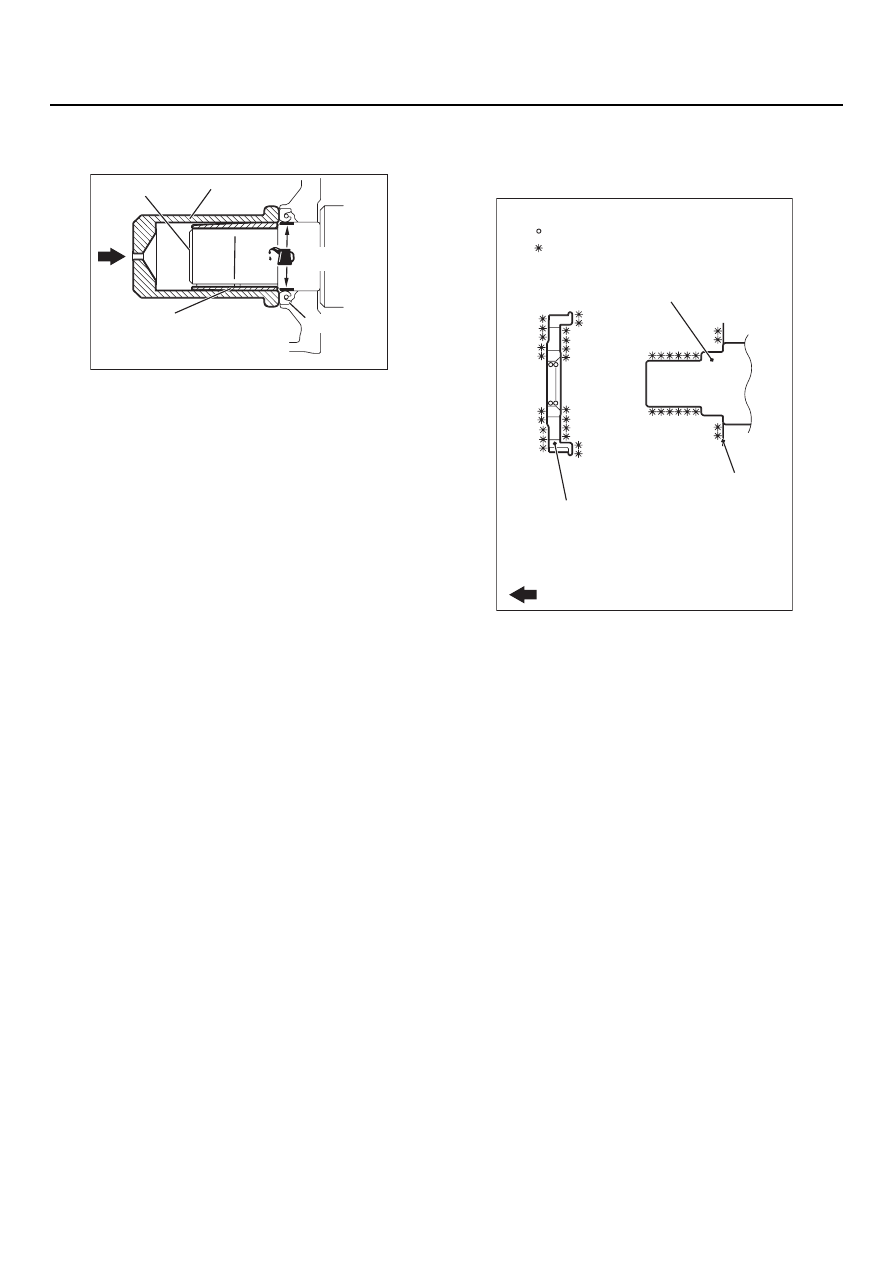

>>C<< УСТАНОВКА ПЕРЕДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

1. Нанесите чистое моторное масло на кромку

сальника по всей её окружности.

2. Нанесите небольшое количество моторного

масла на внешний диаметр направляющей
оправки MD998285 и наденьте её на носок
коленчатого вала.

3. Используя оправку MD998375, запрессуйте

сальник в гнездо.

>>D<< УСТАНОВКА ВЕДУЩЕЙ
ШЕСТЕРНИ ПРИВОДА
УРАВНОВЕШИВАЮЩИХ ВАЛОВ

1. Протрите или обезжирьте переднюю крышку

блока цилиндров, носок коленчатого вала
и ведущую шестерню уравновешивающих
валов, как показано на рисунке.

NOTE: Затем протрите обезжиренные
поверхности.

2. Установите ведущую шестерню уравновешиI

вающих валов, развернув её как показано
на рисунке.

AC102329 AC

MD998285

(Моторное масло)

(Масло наносится на наружную
цилиндрическую поверхность)

Сальник

Коленчатый вал

MD998375

AC211222

Ведущая шестерня
уравновешивающего вала

Передняя часть двигателя

Передняя крышка
блока цилиндров

Коленчатый вал

AD

: Очистить
: Очистить и обезжирить

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-33

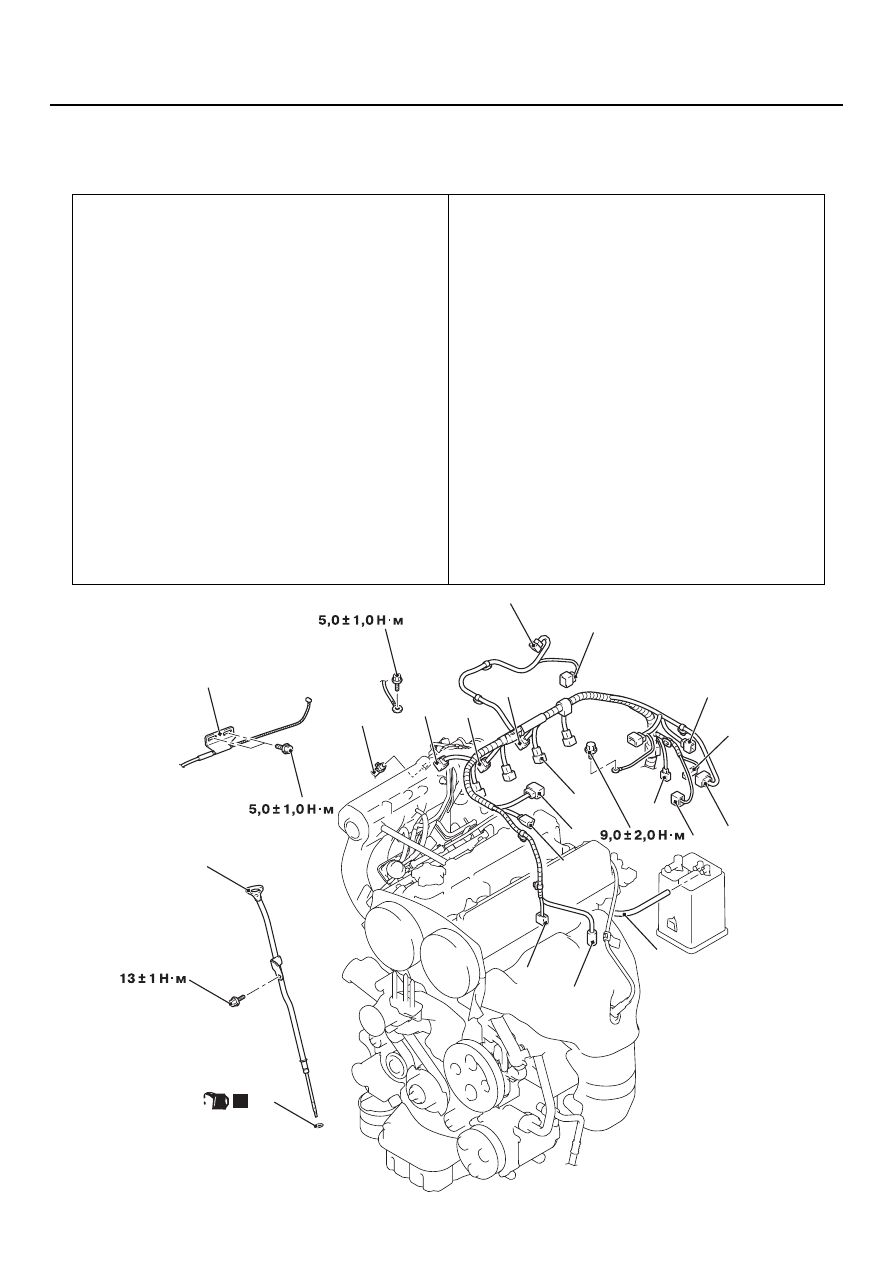

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

M1112004000741

Предварительные операции (перед снятием)

•

Сброс давления в топливной системе (См. главу
13В, "Операции технического обслуживания,
выполняемые непосредственно на автомобиле",

CTP. 13B-362

).

•

Снятие нижней защиты

•

Слив масла из двигателя (См. главу 12, "Операции
технического обслуживания, выполняемые
непосредственно на автомобиле",

CTP. 12-4

).

•

Слив охлаждающей жидкости из двигателя
(См. главу 14, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 14-24

).

•

Снятие воздушного фильтра (См. главу 15,

CTP. 15-3

).

•

Снятие аккумуляторной батареи

•

Снятие поперечной штанги стоек передней подвески
(См. главу 42,

CTP. 42-10

).

•

Снятие накладки клапанной крышки
(См.

CTP. 11C-19

).

•

Снятие ремня ГРМ (См.

CTP. 11C-38

).

Операции, выполняемые после установки

•

Установка ремня ГРМ (см.

CTP. 11C-38

).

•

Установка накладки клапанной крышки
(См.

CTP. 11C-19

).

•

Установка поперечной штанги стоек передней
подвески (См. главу 42,

CTP. 42-10

).

•

Установка аккумуляторной батареи

•

Установка воздушного фильтра (См. главу 15,

CTP. 15-3

).

•

Заправка жидкостью системы охлаждения
(См. главу 14, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 14-24

).

•

Заправка двигателя маслом (См. главу 12,
"Операции технического обслуживания, выполняеI
мые непосредственно на автомобиле",

CTP. 12-4

).

•

Регулировка троса дроссельной заслонки
(См. главу 17, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле" ,

CTP. 17-3

).

•

Проверка натяжения ремня привода навесных
агрегатов (См.

CTP. 11C-7

).

•

Установка нижней защиты

•

Проверка герметичности топливной системы

AC300545

1

17

14

13

12

11

9

8

7

6

5

10

4

3

2

18

19

H

AB

(Моторное масло)

20

15

16

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-34

Последовательность
действий при снятии

1.

Разъём компрессора
кондиционера.

2.

Разъём датчика давления
гидроусилителя рулевого
управления.

3.

Разъём датчика положения
коленчатого вала.

4.

Разъём катушки зажигания.

5.

Разъём датчика детонации.

6.

Разъём электромагнитного
клапана продувки адсорбера.

7.

Разъём электромагнитного
клапана системы рециркуляции
отработавших газов (EGR).

8.

Разъём жгута форсунок.

9.

Разъём датчика положения
дроссельной заслонки.

10. Разъём регулятора холостого

хода.

11. Разъём датчика положения

распределительного вала.

12. Разъём переднего

кислородного датчика.

13. Разъём датчика температуры

охлаждающей жидкости.

14. Разъём для указателя

температуры охлаждающей
жидкости.

15. Разъём жгута конденсаторов
16. Трос управления дроссельной

заслонкой.

17. Шланг вакуумного усилителя

тормозов.

18. Маслоизмерительный щуп

и направляющая щупа.

19. Уплотнительное кольцо

маслоизмерительного щупа.

20. Вакуумный шланг продувки

угольного адсорбера.

Последовательность
действий при снятии
