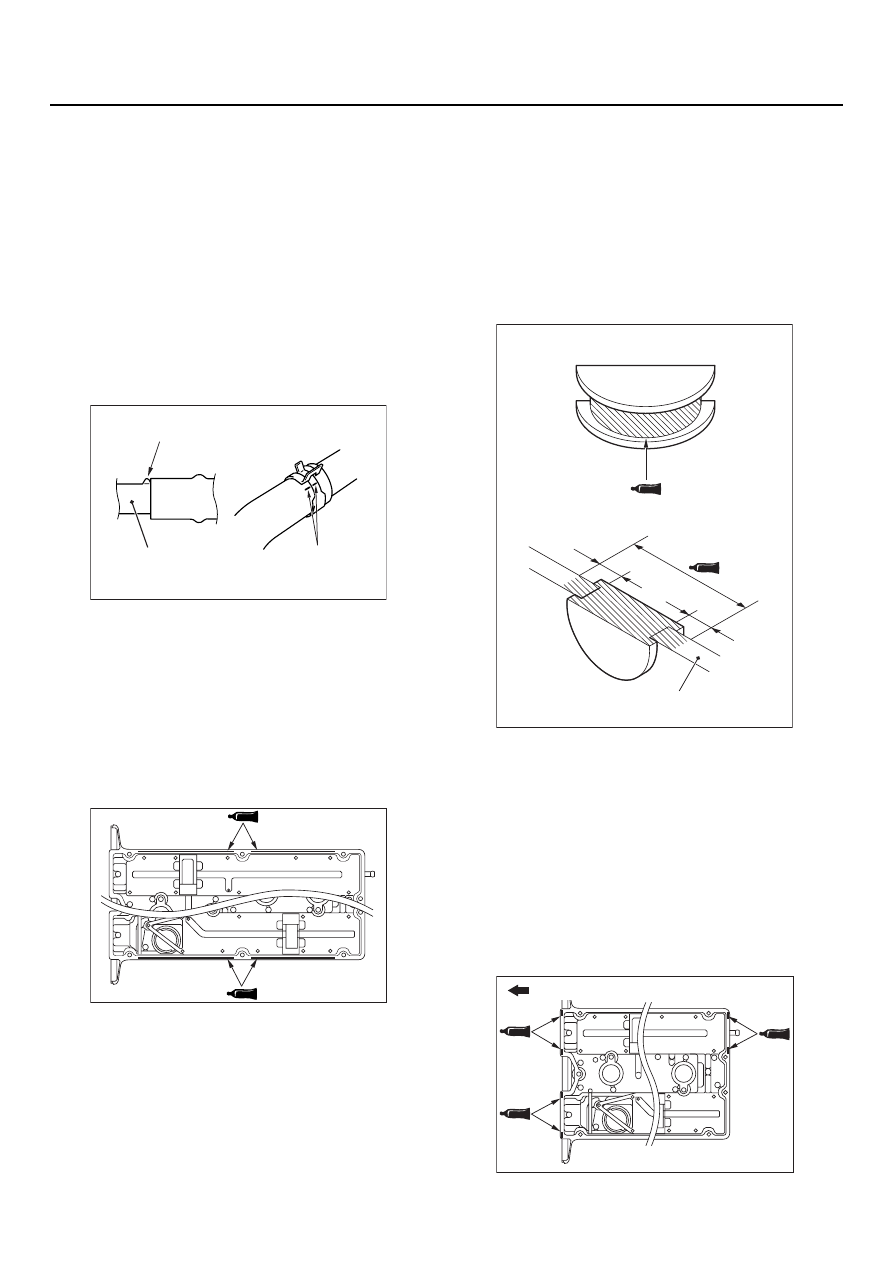

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-27

NOTE: Для удержания вала в этом положении
приложите к нему усилие, направленное
против часовой стрелки.

2. Установите задающую втулку так, чтобы

малый выступ втулки находился примерно
в 45 градусах от установочного штифта, как
показано на рисунке.

3. Затяните болт крепления задающей втулки

установленным моментом.

Величина момента затяжки: 22

±

 4 Н

⋅

м

>>K<< ПОДСОЕДИНЕНИЕ ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

1. Наденьте верхний шланг радиатора до упора

в уступ отводящего патрубка.

2. Совместите метки на верхнем шланге

радиатора и хомуте. Наденьте хомут.

>>L<< УСТАНОВКА ПРОКЛАДКИ
КЛАПАННОЙ КРЫШКИ

1. Удалите остатки герметика с поверхности

клапанной крышки.

2. Нанесите герметик на нижнюю поверхность

клапанной крышки в указанных на рисунке
местах (4 места).

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номер по каталогу MD970389 или
равноценный

NOTE: Устанавливайте прокладку клапанной
крышки не позднее, чем через 15 минут
после нанесения герметика.

3. Установите прокладку на клапанную крышку.

>>M<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО СЕКТОРА
ЗАДНЕЙ ЧАСТИ ГОЛОВКИ
ЦИЛИНДРОВ

Нанесите герметик на уплотнительный сектор
в указанных на рисунке местах и установите его
на головку цилиндров.

Наименование герметика: 3M ATD,
№ по каталогу 8633 или его эквивалент

NOTE: Устанавливайте уплотнительный сектор
не позднее, чем через 15 минут после
нанесения герметика.

>>N<< УСТАНОВКА КЛАПАННОЙ
КРЫШКИ

AC200642

Метки совмещения

Выступ

Выходной патрубок
системы охлаждения

AG

AC201465AB

AC201468

Головка цилиндров

10 мм

10 мм

AB

AC201469

Передняя часть двигателя

AB

МАСЛЯНЫЙ ПОДДОН

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-28

1. Нанесите герметик на прокладку клапанной

крышки в указанных на рисунке местах
(6 мест).

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номер по каталогу MD970389 или
равноценный

NOTE: Устанавливайте клапанную крышку
не позднее, чем через 15 минут после
нанесения герметика.

2. Установите клапанную крышку на головку

цилиндров.

ВНИМАНИЕ

После её установки выждите не менее
одного часа. На протяжении указанного
периода не запускайте двигатель
и не допускайте попадания на герметик
охлаждающей жидкости или масла.

3. Затяните болты крепления клапанной крышки

установленным моментом.

Величина момента затяжки: 3,5

±

 0,5 Н

⋅

м

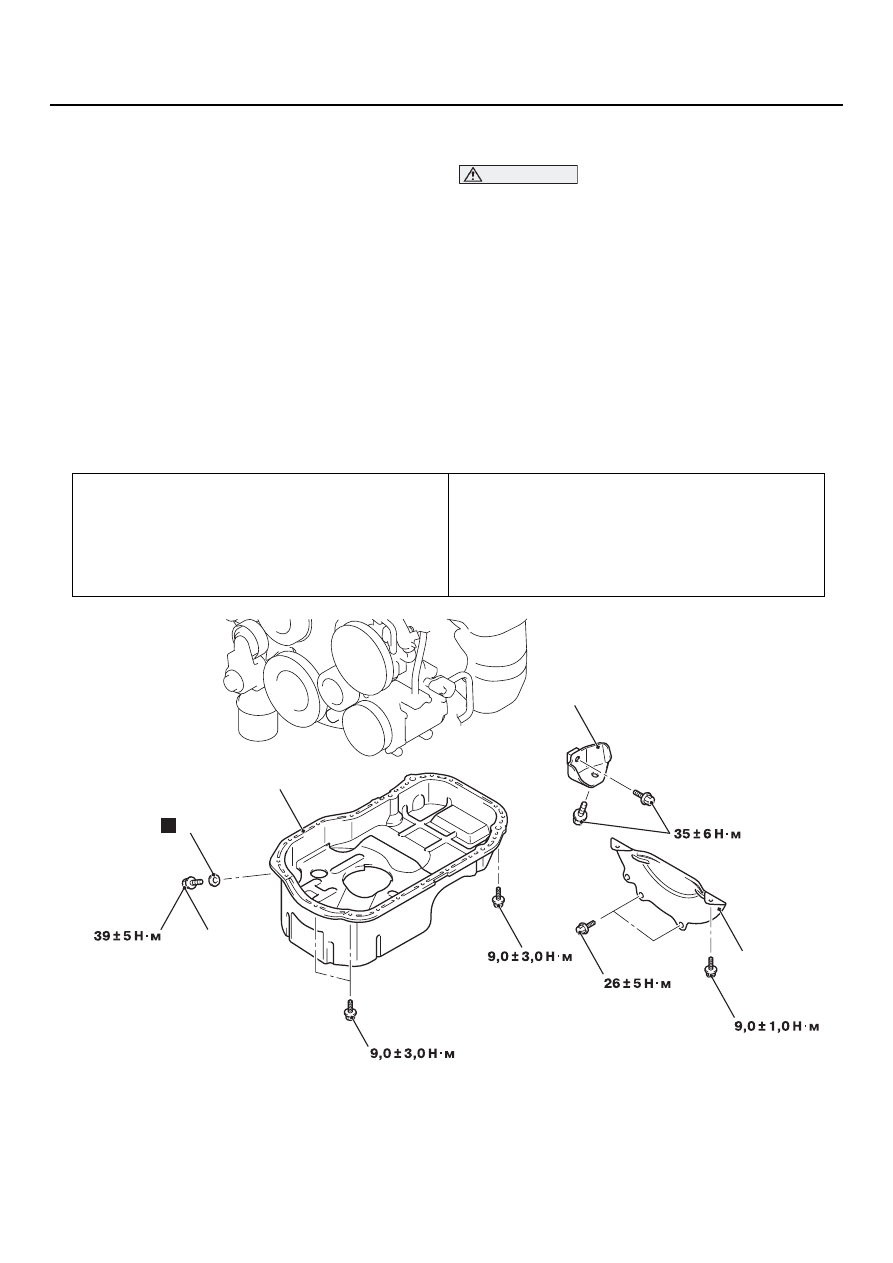

МАСЛЯНЫЙ ПОДДОН

СНЯТИЕ И УСТАНОВКА

M1112002800666

Предварительные операции (перед снятием)

•

Снятие нижней защиты

•

Слив масла из двигателя (См. главу 12, "Операции
технического обслуживания, выполняемые
непосредственно на автомобиле",

CTP. 12-4

).

•

Снятие приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

Операции, выполняемые после установки

•

Установка приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

•

Заправка двигателя маслом (См. главу 12,
"Операции технического обслуживания, выполняеI
мые непосредственно на автомобиле",

CTP. 12-4

).

•

Установка нижней защиты

AC300542

H

3

4

5

2

AB

1

Последовательность
действий при снятии

1.

Кронштейн выпускного
коллектор.

2.

Нижняя крышка картера
маховика.

3.

Пробка отверстия для слива
масла.

>>B<<

4.

Уплотнительная шайба пробки
отверстия для слива масла.

<<А>> >>А<<

5.

Масляный поддон.

Последовательность
действий при снятии



МАСЛЯНЫЙ ПОДДОН

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-29

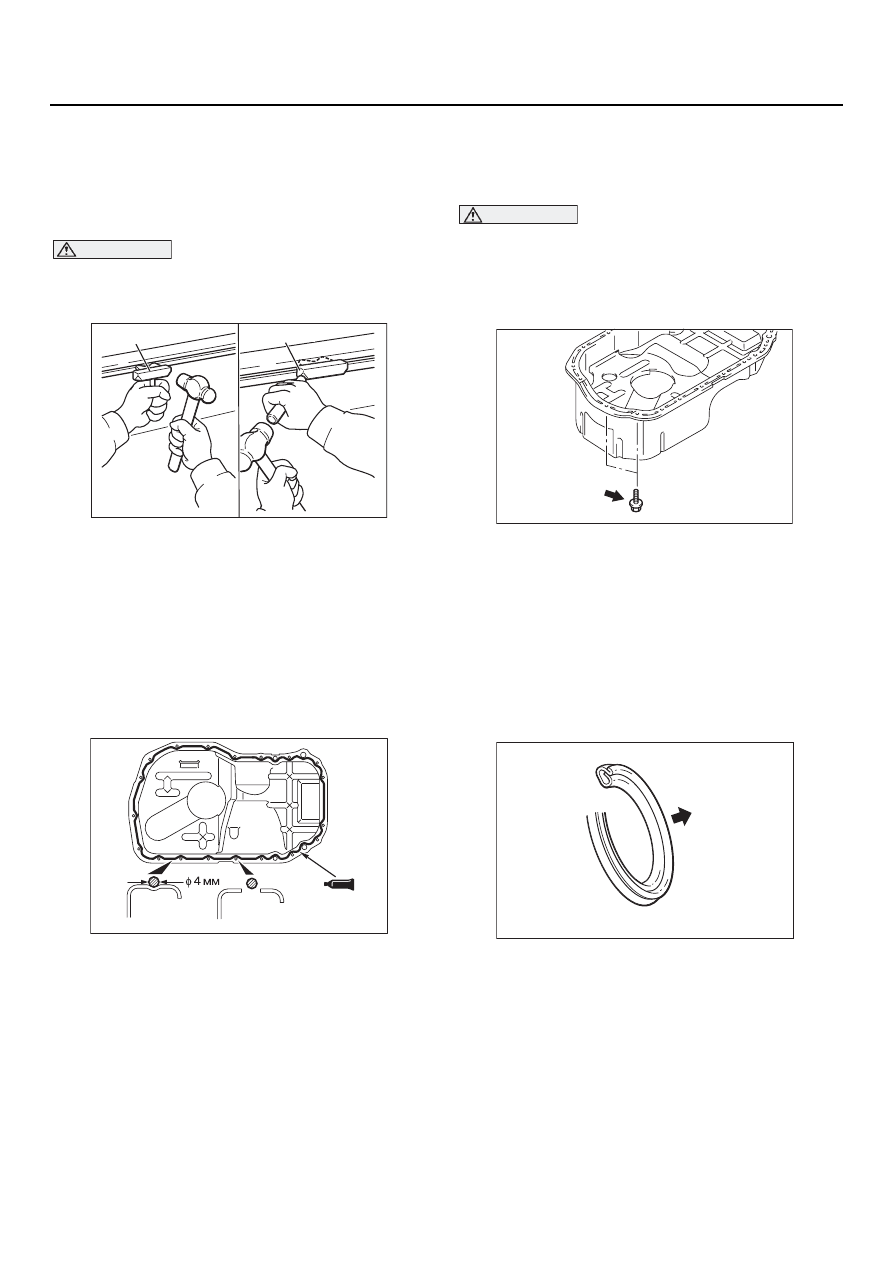

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

<<A>> СНЯТИЕ МАСЛЯНОГО
ПОДДОНА

1. Отверните болты крепления масляного

поддона.

ВНИМАНИЕ

Делайте это медленно, чтобы не
деформировать привалочную поверхность
поддона.

2. Отделите поддон от блока, используя

приспособление MD998727.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ
ПО УСТАНОВКЕ

>>A<< УСТАНОВКА МАСЛЯНОГО
ПОДДОНА

1. Удалите герметик с поверхности блока

цилиндров и масляного поддона.

2. Нанесите на привалочную поверхность

поддона валик герметика, как показано
на рисунке.

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номер по каталогу MD970389 или
равноценный

NOTE: Устанавливайте поддон не позднее,
чем через 15 минут после нанесения
герметика.

3. Установите поддон на блок цилиндров.

ВНИМАНИЕ

После её установки выждите не менее
одного часа. На протяжении указанного
периода не запускайте двигатель и не
допускайте попадания на герметик
охлаждающей жидкости или масла.

4. Затяните болты болты крепления поддона

указанным моментом. Будьте внимательны
при установке поддона: болты крепления
имеют различную длину.

Величина момента затяжки: 9,0

±

 3,0 Н

⋅

м

>>B<< УСТАНОВКА
УПЛОТНИТЕЛЬНОЙ ШАЙБЫ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ

Замените уплотнительную шайбу на новую.
Новая шайба должна быть ориентирована так,
как показано на рисунке.

ПРОВЕРКА

M1112002900243

•

Проверьте нет ли в поддоне трещин.

•

Проверьте уплотнительную поверхность
поддона на предмет деформаций
и повреждений.

AC102324 AB

MD998727

MD998727

AC102133 AB

Сечение
по канавке

Сечение
по отверстию
для болта

AC102698

M6

×

 8 мм

AB

AC102325 AE

Сторона,
обращённая
к поддону

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-30

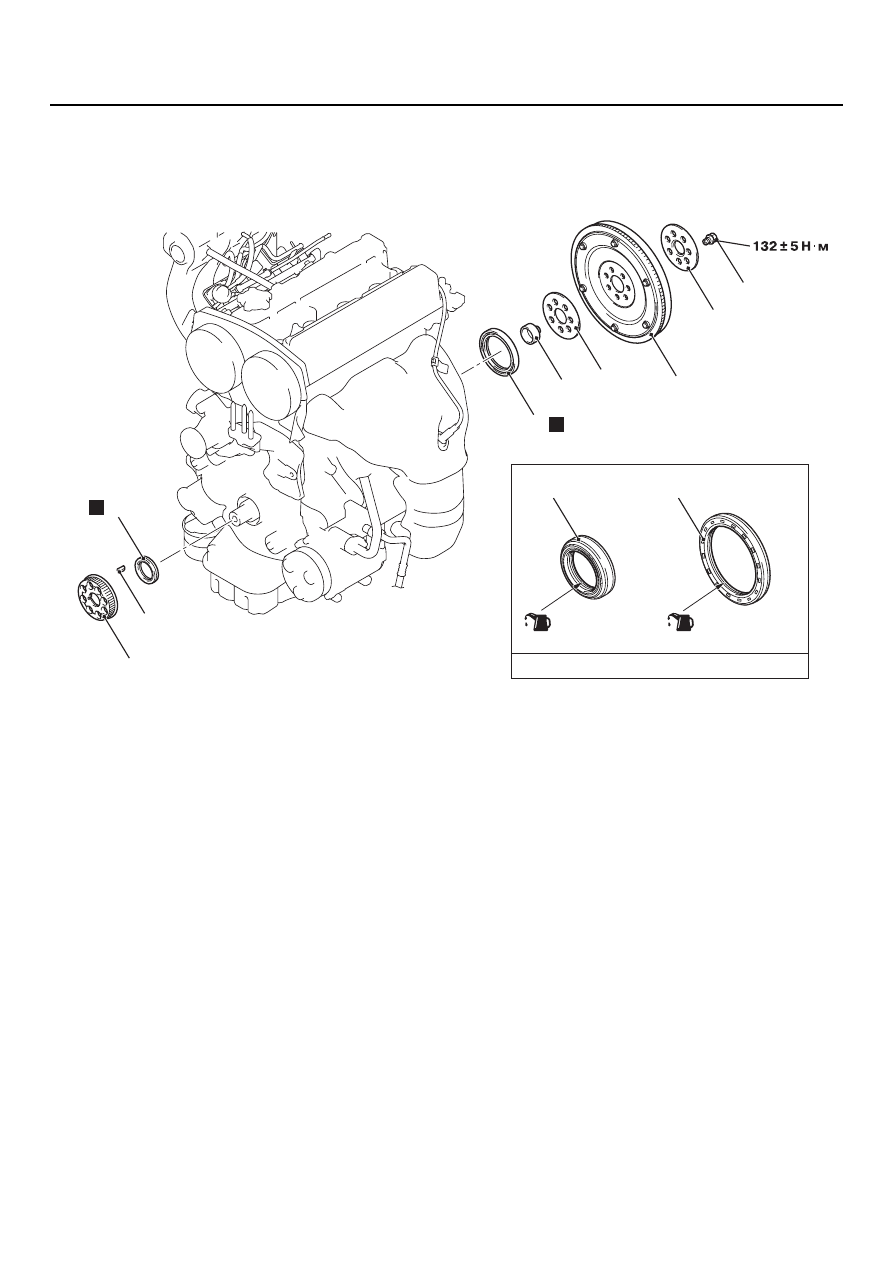

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

M1112003100314

AC300544 AB

1

2

3

(Маслосъёмная
кромка)

Моторное масло

3

9

9

6

4

H

H

(Маслосъёмная
кромка

5

8

7

Последовательность снятия
переднего сальника
коленчатого вала

•

Ремень ГРМ, ремень привода
уравновешивающих валов
(См.

CTP. 11C-38

).

>>D<<

1.

Ведущая шестерня привода
уравновешивающих валов.

2.

Шпонка коленчатого вала.

>>С<<

3.

Передний сальник коленчатого
вала.

Последовательность снятия
заднего сальника
коленчатого вала

<<А>>

•

Коробка передач.

<<B>>

>>B<<

4.

Болт крепления маховика.

5.

Проставка маховика.

6.

Маховик.

7.

Проставка маховика.

8.

Центрующая втулка коленчатого
вала.

>>А<<

9.

Задний сальник коленчатого
вала.
