NOTE: Remove any mineral spirits with a clean
cloth after glass installation.

(6) Verify that the seal is seated in the window

opening (Fig. 25).

(7) Test the window for water leaks. (Refer to 23 -

BODY - DIAGNOSIS AND TESTING - WATER
LEAKS)

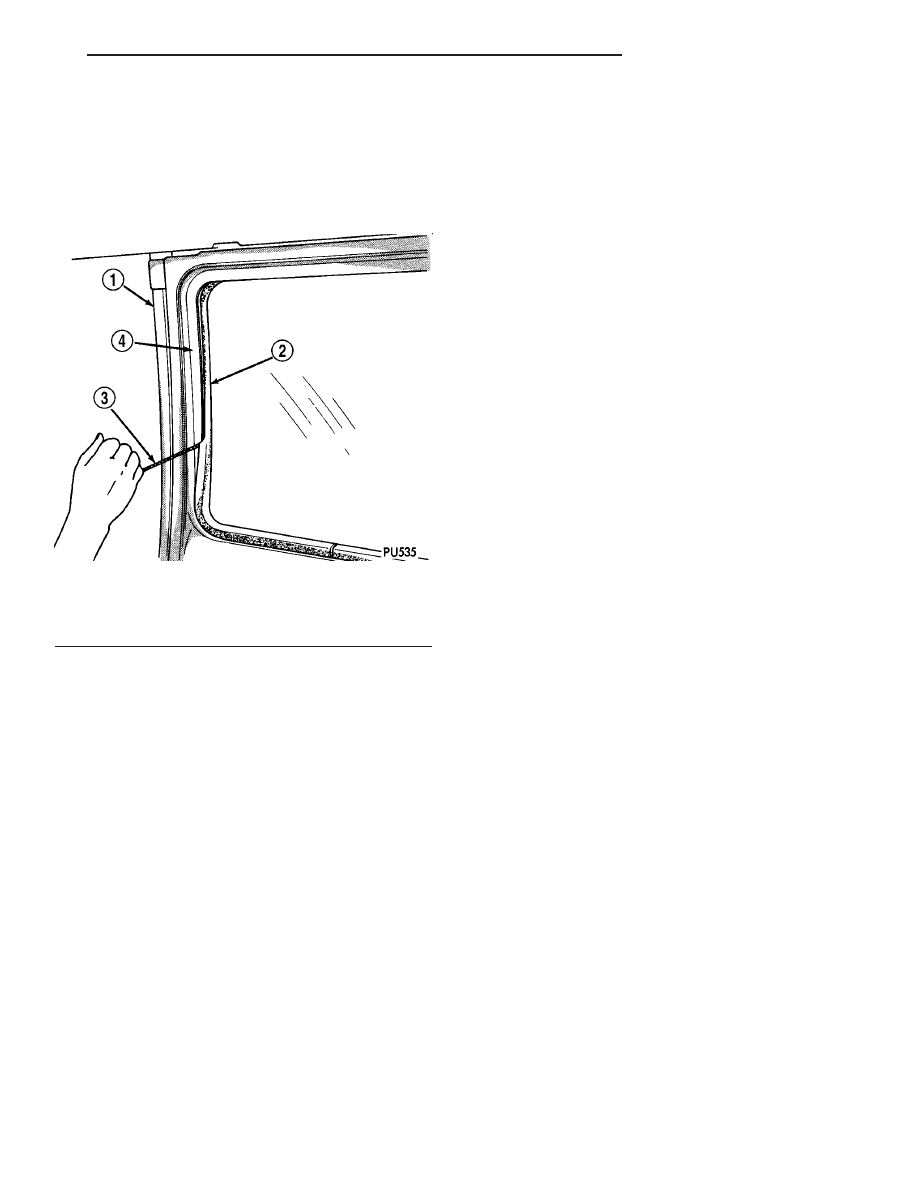

Fig. 25 Glass & Weatherstrip Seal Installation

1 - BODY PANEL
2 - WEATHERSTRIP SEAL
3 - INSTALLATION CORD
4 - WINDOW OPENING

VA

DOORS - SLIDING

23 - 47

EXTERIOR

TABLE OF CONTENTS

page

page

FUEL FILL DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 48

GRILLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 48

LICENSE PLATE BRACKET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 48

RADIATOR CROSSMEMBER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 49

SIDE VIEW MIRROR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 50

SIDE VIEW MIRROR - GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 50

FUEL FILL DOOR

REMOVAL

(1) Open passenger compartment door.
(2) Open fuel fill door.
(3) Using a trim stick C-4755 or equivalent, dis-

connect the filler cap tether.

(4) Remove two bolts and remove filler door.

INSTALLATION

(1) Install the door and bolts.
(2) Connect filler cap tether.
(3) Close doors.

GRILLE

REMOVAL

(1) Remove screw rivets. (Fig. 1)
(2) Loosen lower screws.
(3) Remove upper screws.
(4) Remove grille.

INSTALLATION

(1) Install grille.
(2) Install upper screw.
(3) Tighten lower screws.
(4) Install screw rivets.

LICENSE PLATE BRACKET

REMOVAL

(1) Remove two lower push-pin fasteners
(2) Remove two screws.
(3) Remove bracket.

INSTALLATION

(1) Install bracket.
(2) Install screws.
(3) Install push-pin fasteners.

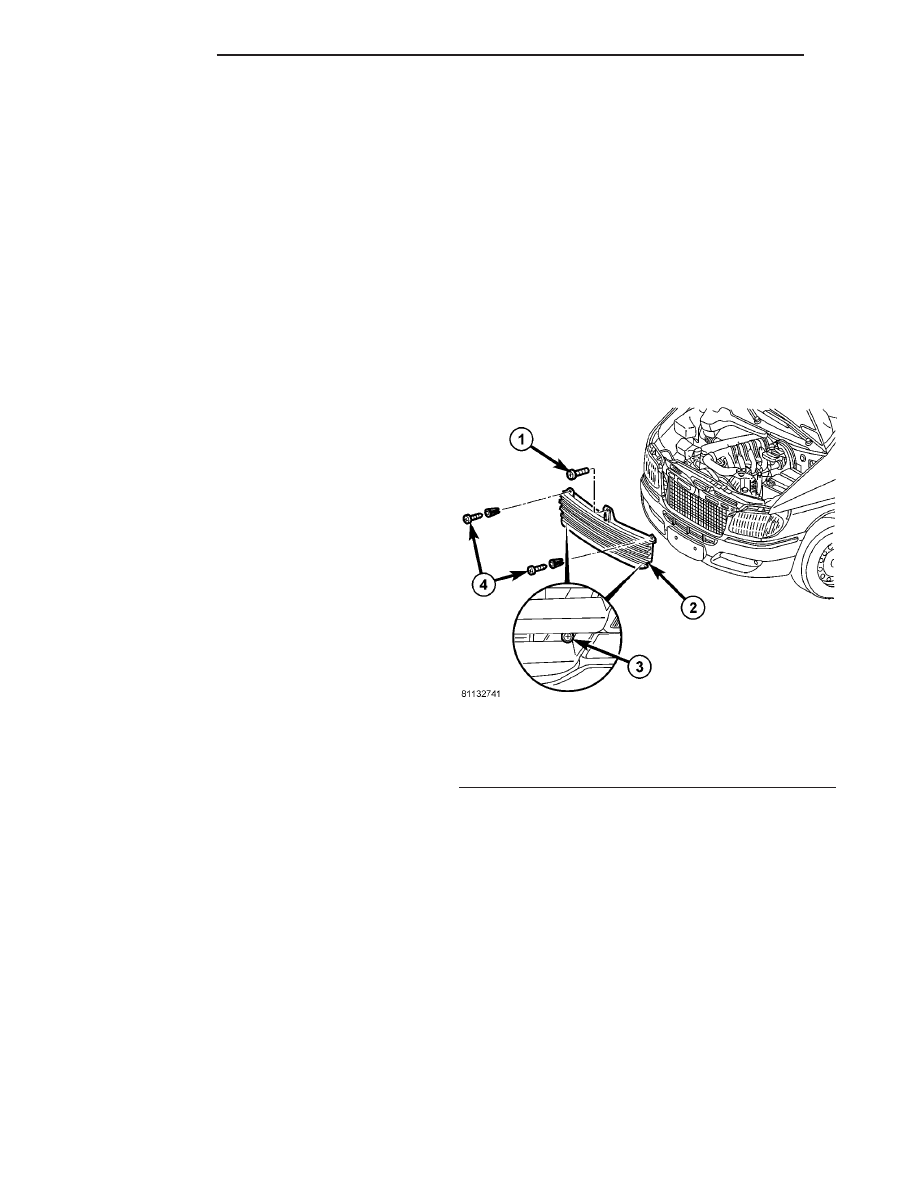

Fig. 1 GRILLE

1 - UPPER SCREW
2 - GRILLE
3 - LOWER SCREWS (2)
4 - SCREW RIVETS

23 - 48

EXTERIOR

VA

RADIATOR CROSSMEMBER

REMOVAL

(1) Remove grille. (Refer to 23 - BODY/EXTERI-

OR/GRILLE - REMOVAL)

(2) Remove headlamps. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING

-

EXTERIOR/FRONT

LAMP UNIT - REMOVAL)

(3) Remove heat shield. (Fig. 2)
(4) Remove retaining clamps and rubber mounts.
(5) Remove bolts.
(6) Remove

crossmember

and

disconnect

hood

cable.

INSTALLATION

(1) Connect hood release cable and install cross-

member.

(2) Install crossmember bolts and tighten to 14

N·m (10 ft. lbs.).

(3) Install rubber mounts and retaining clamps.
(4) Install heat shield.
(5) Install headlamps. (Refer to 8 - ELECTRICAL/

LAMPS/LIGHTING

-

EXTERIOR/FRONT

LAMP

UNIT - INSTALLATION)

(6) Install grille. (Refer to 23 - BODY/EXTERIOR/

GRILLE - INSTALLATION)

SIDE VIEW MIRROR

REMOVAL

Driver’s Side

(1) Disconnect and isolate battery negative cable.
(2) Remove trim plug. (Fig. 3)

NOTE: If the vehicle is not equipped with power
mirrors, skip to step 5.

(3) Remove trim panel. (Refer to 23 - BODY/DOOR

- FRONT/TRIM PANEL - REMOVAL)

(4) Remove tape, expose electrical connector and

disconnect. (Fig. 3)

(5) Remove bolts and remove mirror.
(6) If equipped, Pull wire harness through.

Passenger Side

(1) Disconnect and isolate battery negative cable.
(2) Remove trim plug. (Fig. 4)

NOTE: If the vehicle is not equipped with power
mirrors, skip to step 5.

(3) Separate dust boot from a-pillar.
(4) Disconnect the electrical connector.
(5) Remove bolts and remove mirror.
(6) If equipped, pull wire harness through.

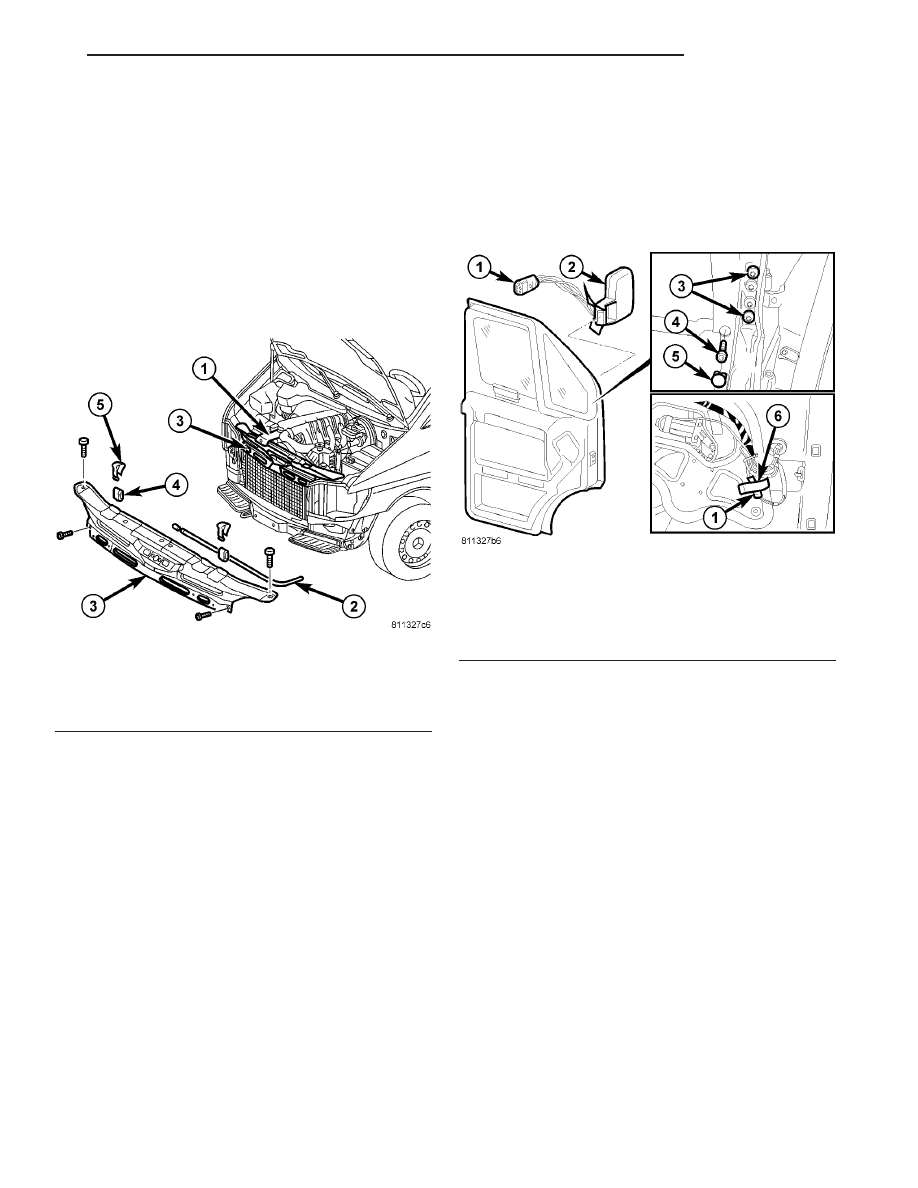

Fig. 2 RADIATOR CROSSMEMBER

1 - HEAT SHIELD
2 - HOOD CABLE
3 - CROSSMEMBER
4 - RUBBER MOUNTS
5 - RETAINING CLAMP

Fig. 3 DRIVERS SIDE MIRROR

1 - ELECTRICAL CONNECTOR
2 - MIRROR
3 - EXTERIOR BOLTS
4 - INNER BOLT
5 - TRIM PLUG
6 - TAPE

VA

EXTERIOR

23 - 49

INSTALLATION

Driver’s Side

(1) If equipped, pull wire harness through door.
(2) Install mirror and bolts.
(3) Tighten the bolts to 25 N·m (18 ft. lbs.).

NOTE: If vehicle is not equipped with power mir-
rors, skip to step 6.

(4) Connect electrical connector and replace tape.
(5) Install trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

(6) Install trim plug.
(7) Connect battery negative cable.

Passenger Side

(1) If equipped, pull wire harness through door.
(2) Install mirror and bolts.
(3) Tighten the bolts to 25 N·m (18 ft. lbs.).

NOTE: If vehicle is not equipped with power mir-
rors, skip to step 6.

(4) Connect the electrical connector.
(5) Connect dust boot to a-pillar.
(6) Install trim plug.
(7) Connect battery negative cable.

SIDE VIEW MIRROR - GLASS

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Press mirror glass in at bottom.

(3) Pull mirror glass up and out of the guides.

(Fig. 5)

(4) Disconnect

the

electrical

connectors,

if

equipped.

INSTALLATION

(1) Connect the electrical connectors, if equipped.
(2) Push mirror glass down into the guides.
(3) Straighten mirror glass.
(4) Connect battery negative cable.

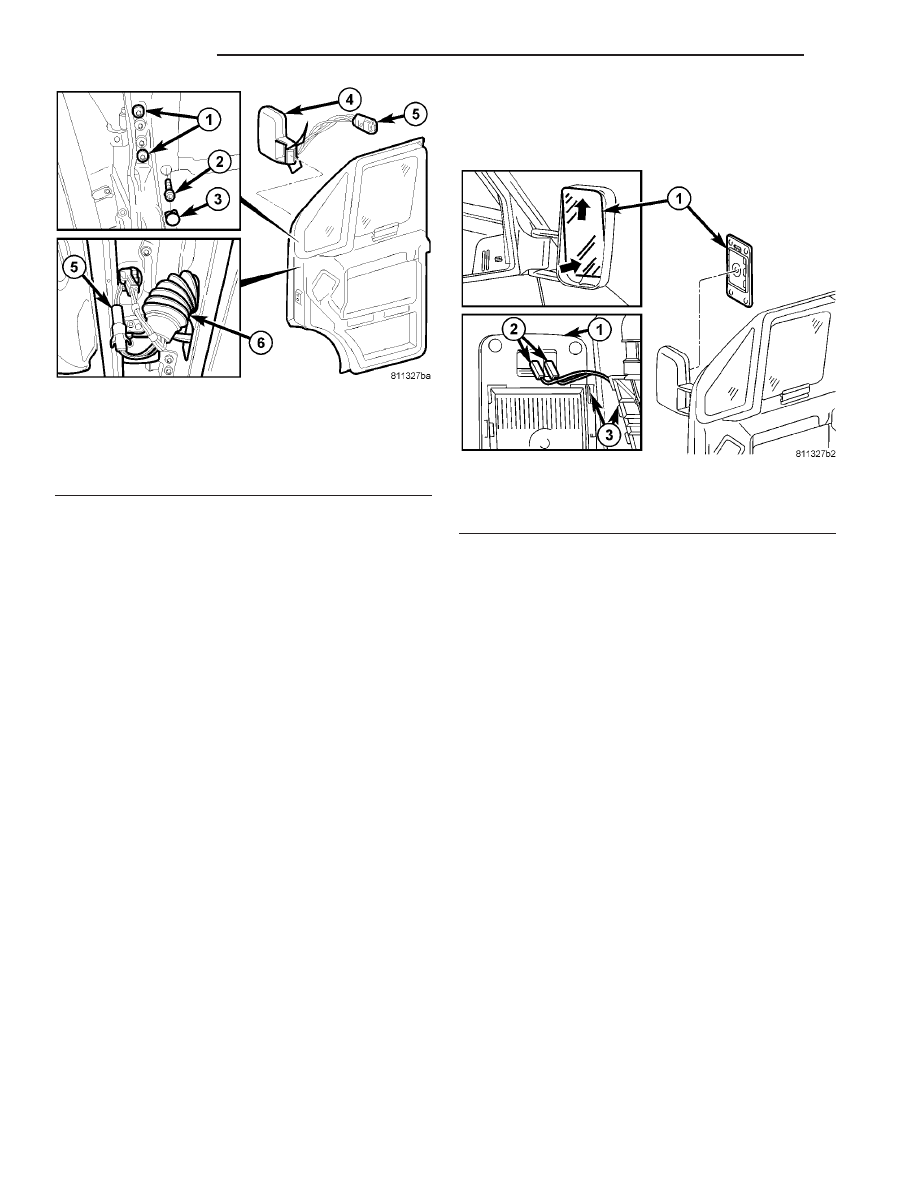

Fig. 4 PASSENGER SIDE MIRROR

1 - OUTER BOLTS
2 - INNER BOLT
3 - TRIM PLUG
4 - MIRROR
5 - ELECTRICAL CONNECTOR
6 - DUST BOOT

Fig. 5 SIDE VIEW MIRROR - GLASS

1 - MIRROR GLASS
2 - ELECTRICAL CONNECTORS
3 - GUIDES

23 - 50

EXTERIOR

VA
