Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 486

(2) Remove trim panel. (Refer to 23 - BODY/

DOORS - SLIDING/TRIM PANEL - REMOVAL)

(3) Disconnect electrical connectors. (Fig. 9)
(4) Remove bolts and remove control assembly.

(Fig. 10)

(5) Disconnect lock knob rod. (Fig. 11)
(6) Disconnect cable.

INSTALLATION

(1) Position latch/lock control assembly at door and

connect the latch control assembly and lock rod.

(2) Install assembly and install new bolts. Make

sure that the lever of the door handle is in front of
the lever of the inside door lock. (Fig. 12)

(3) Tighten bolts to 10 N·m (89 in. lbs.).
(4) Connect electrical connectors.
(5) Install trim panel. (Refer to 23 - BODY/DOORS

- SLIDING/TRIM PANEL - INSTALLATION)

(6) Connect battery negative cable.

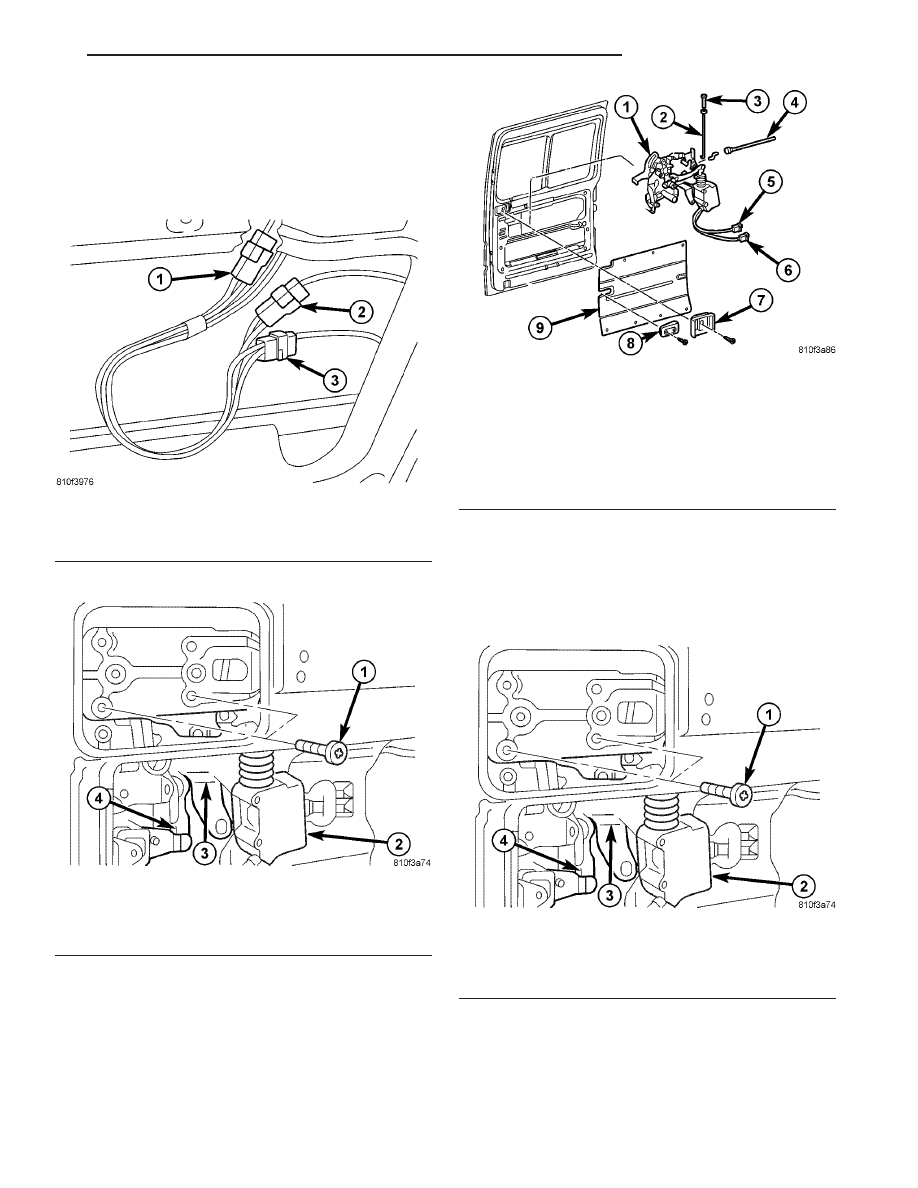

Fig. 9 ELECTRICAL CONNECTORS

1 - CONNECTOR
2 - CONNECTOR
3 - CONNECTOR

Fig. 10 LOCK ASSEMBLY FASTENERS

1 - SCREWS
2 - POWER LOCK ACTUATOR
3 - LATCH/LOCK CONTROL ASSEMBLY
4 - EXTERIOR DOOR LEVER

Fig. 11 LOCK ASSEMBLY

1 - LATCH/LOCK CONTROL ASSEMBLY
2 - LOCK ROD
3 - LOCK KNOB
4 - LATCH CONTROL CABLE
5 - ELECTRICAL CONNECTOR
6 - ELECTRICAL CONNECTOR
7 - INTERIOR HANDLE ACTUATOR
8 - STOP BUMPER
9 - TRIM PANEL

Fig. 12 LOCK ASSEMBLY FASTENERS

1 - SCREWS
2 - POWER LOCK ACTUATOR
3 - LATCH/LOCK CONTROL ASSEMBLY
4 - EXTERIOR DOOR LEVER

VA

DOORS - SLIDING

23 - 39

REAR LATCH

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove trim panel. (Refer to 23 - BODY/

DOORS - SLIDING/TRIM PANEL - REMOVAL)

(3) Remove the screws and remove the latch from

door.

(4) Disconnect electrical connector, if equipped.
(5) Disconnect control cable.

INSTALLATION

(1) Connect control cable.
(2) Connect electrical connector, if equipped.
(3) Position latch in door and install screws.
(4) Tighten screws to 10 N·m (89 in. lbs.).
(5) Install trim panel. (Refer to 23 - BODY/DOORS

- SLIDING/TRIM PANEL - INSTALLATION)

(6) Connect battery negative cable.

REAR LATCH STRIKER

REMOVAL

(1) Open door.
(2) Remove bolts and remove striker. (Fig. 14)

INSTALLATION

(1) Install striker and bolts.
(2) Tighten bolts to 25 N·m (18 ft. lbs.)
(3) Adjust striker if necessary. (Refer to 23 -

BODY/DOORS

-

SLIDING/SLIDING

DOOR

-

ADJUSTMENTS)

SLIDING DOOR

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove the screws and remove the center

track end piece. (Fig. 15)

(3) Remove the screws and remove the stop

bumper.

(4) Remove the screws attaching the lower roller

arm to door.

(5) Support door with a suitable lifting device and

roll off the upper and center tracks towards the rear
of vehicle.

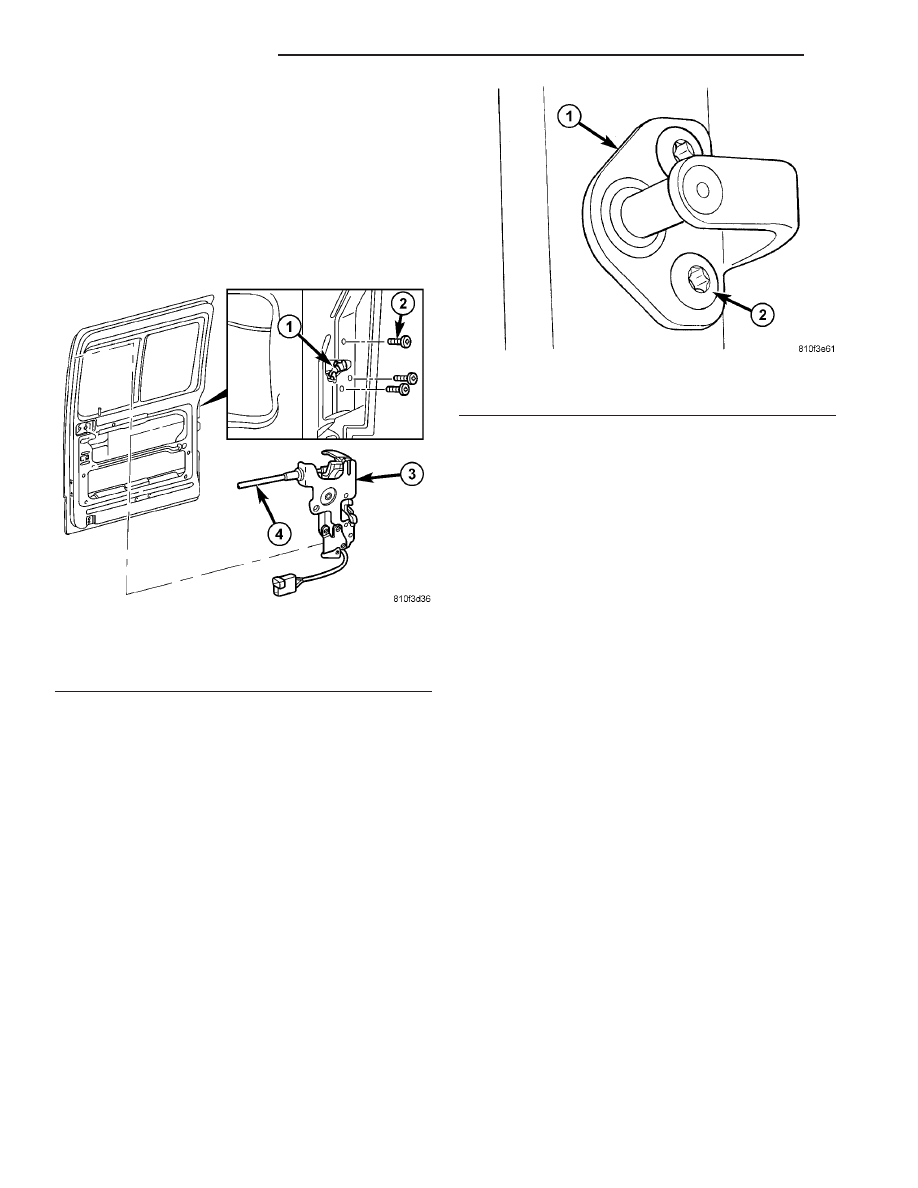

Fig. 13 REAR LATCH

1 - LATCH OPENING
2 - SCREWS
3 - LATCH ASSEMBLY
4 - CONTROL CABLE

Fig. 14 LATCH STRIKER

1 - STRIKER
2 - BOLTS

23 - 40

DOORS - SLIDING

VA

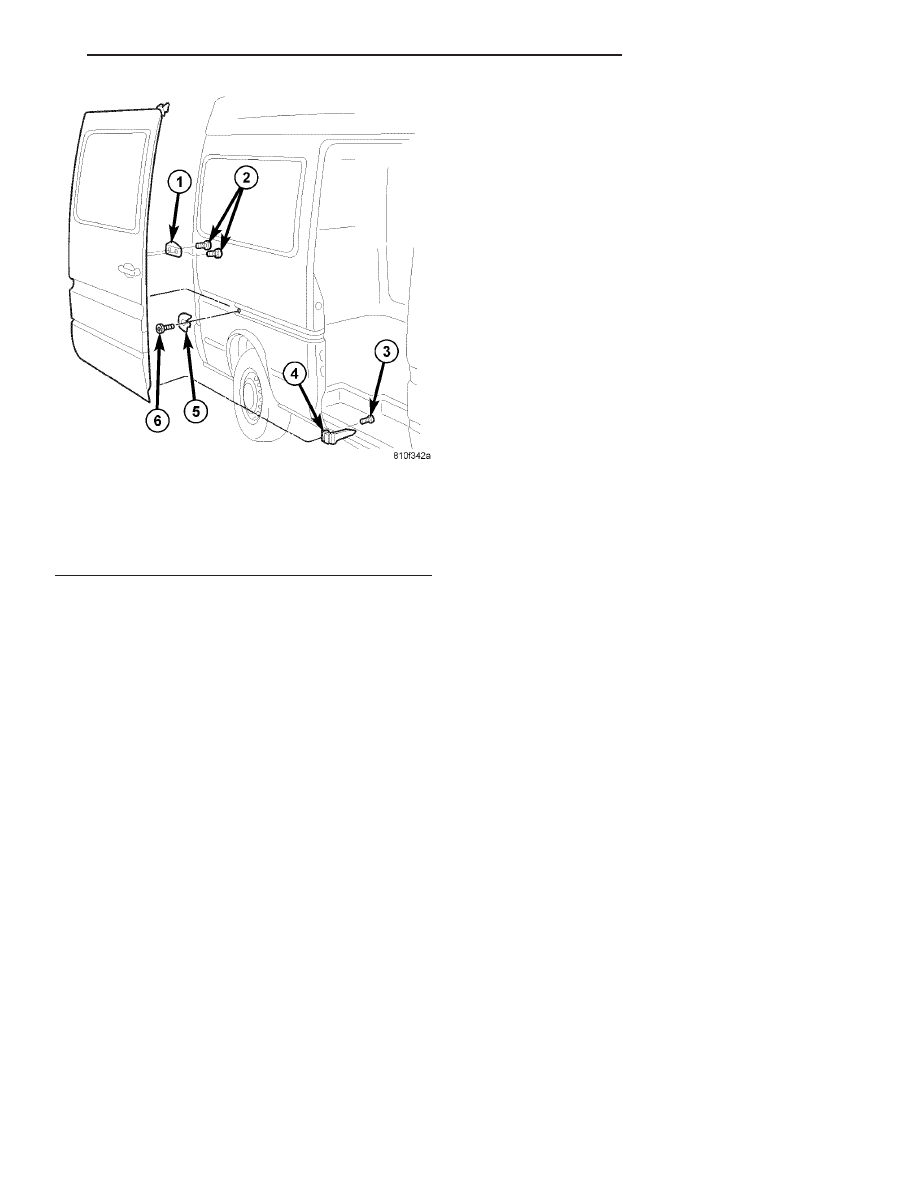

Fig. 15 SLIDING DOOR

1 - STOP BUMPER
2 - SCREWS (2)
3 - SCREWS (2)
4 - LOWER ROLLER ARM
5 - END PIECE
6 - SCREWS (2)

VA

DOORS - SLIDING

23 - 41

DISASSEMBLY

(1) Remove door. (Refer to 23 - BODY/DOORS -

SLIDING/REAR LATCH STRIKER - REMOVAL)

(2) Remove inside door handle actuator (7). (Refer

to 23 - BODY/DOORS - SLIDING/INSIDE HANDLE
ACTUATOR - REMOVAL)

(3) Remove center roller arm cover (23). (Fig. 16)
(4) Remove trim panel (24). (Refer to 23 - BODY/

DOORS - SLIDING/TRIM PANEL - REMOVAL)

(5) Remove lock knob (27).
(6) Disconnect lock rod (25) and remove.
(7) Remove rear latch (22). (Refer to 23 - BODY/

DOORS - SLIDING/REAR LATCH - REMOVAL)

(8) Remove latch/lock control (14). (Refer to 23 -

BODY/DOORS - SLIDING/LATCH / LOCK CON-
TROL - REMOVAL)

(9) Remove exterior handle (10). (Refer to 23 -

BODY/DOORS - SLIDING/EXTERIOR HANDLE -
REMOVAL)

(10) Remove center roller arm (20). (Refer to 23 -

BODY/DOORS - SLIDING/LOWER ROLLER ARM -
REMOVAL)

(11) Remove stabilizer wedges (6). (Refer to 23 -

BODY/DOORS

-

SLIDING/STABILIZER

-

REMOVAL)

(12) Remove upper roller arm (2). (Refer to 23 -

BODY/DOORS

-

SLIDING/UPPER

ROLLER

-

REMOVAL)

(13) Remove bolts (28) and remove crash reinforce-

ment (29).

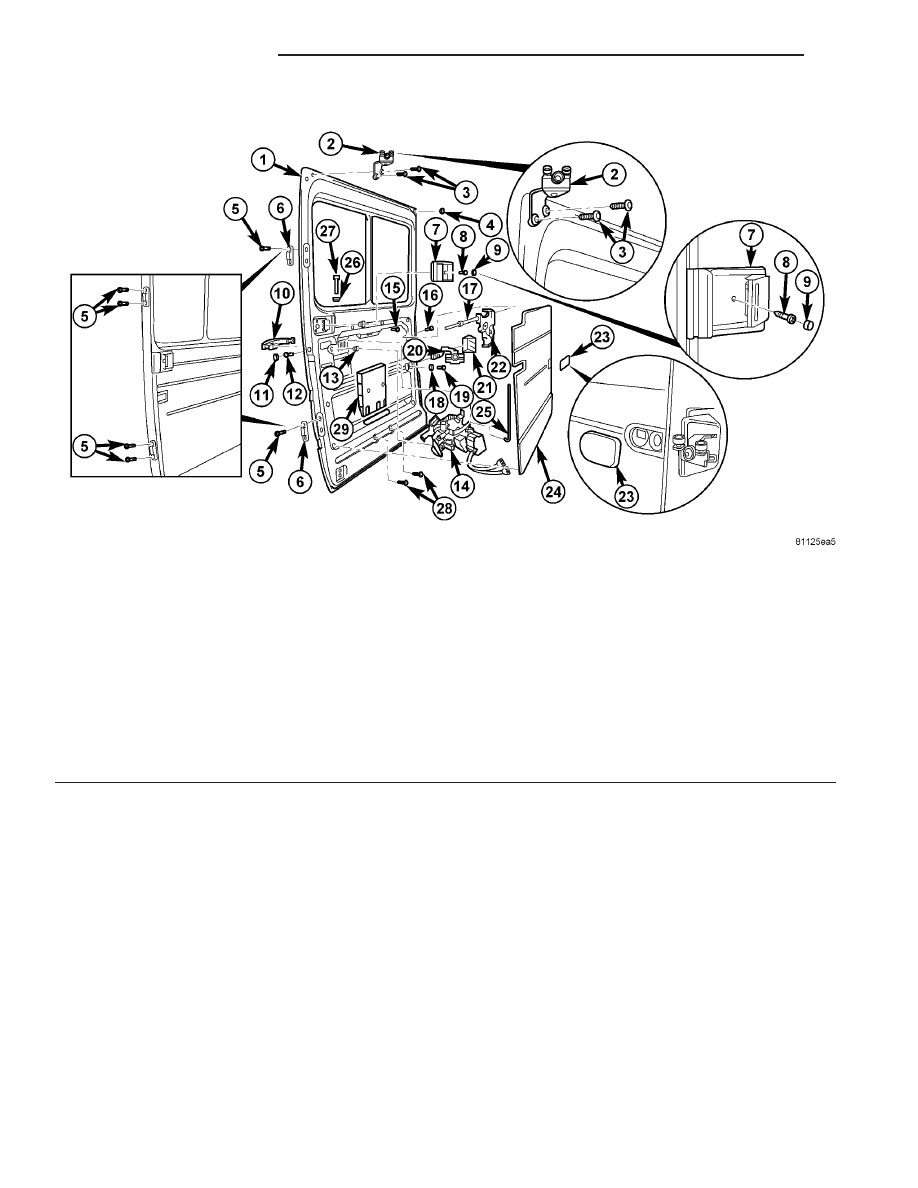

Fig. 16 SLIDING DOOR ASSEMBLY

1 - SLIDING DOOR

16 - BOLT

2 - UPPER ROLLER ARM

17 - RELEASE CABLE

3 - BOLTS (2)

18 - WASHER

4 - TRIM PLUG

19 - BOLT

5 - BOLTS (2)

20 - CENTER ROLLER ARM

6 - STABILIZER PIN

21 - RUBBER COVER

7 - INSIDE HANDLE ACTUATOR

22 - REAR LATCH

8 - SCREWS

23 - COVER

9 - TRIM PLUG

24 - TRIM PANEL

10 - EXTERIOR HANDLE

25 - CONNECTOR ROD

11 - TRIM PLUG

26 - GROMMET

12 - BOLT (1)

27 - LOCK KNOB

13 - NUT

28 - SCREWS

14 - LATCH/LOCK CONTROL

29 - CRASH REINFORCEMENT

15 - BOLT

23 - 42

DOORS - SLIDING

VA
