Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 361

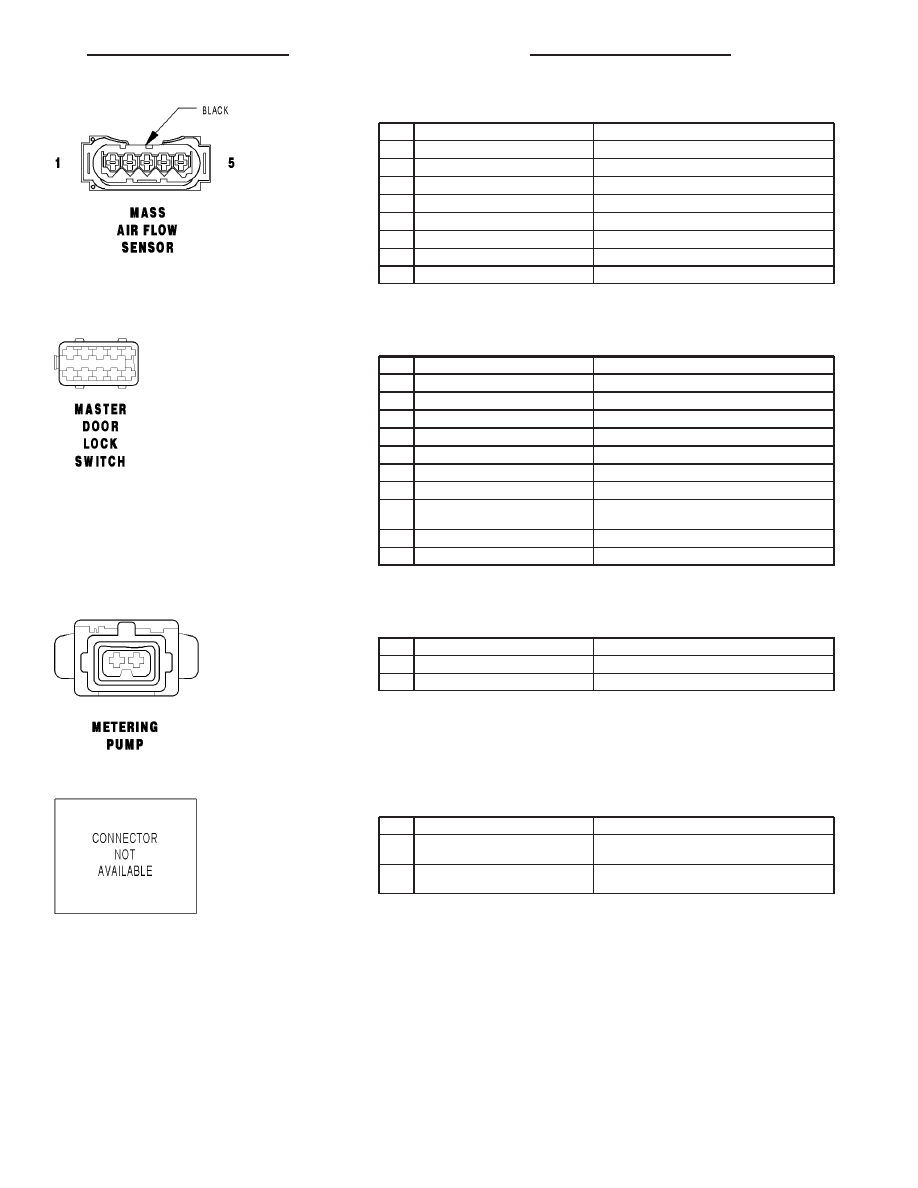

MASS AIR FLOW SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

16YL/RD (OBD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

20YL/RD (EXCEPT OBD)

MASS AIR FLOW SENSOR 12 VOLT SUPPLY

2

20BR/VT (OBD)

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

3

20BR/YL (EXCEPT OBD)

MASS AIR FLOW SENSOR GROUND

3

20YL/BL (OBD)

MASS AIR FLOW SENSOR GROUND

4

20BR/BK (EXCEPT OBD)

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

4

20YL/DG (OBD)

MASS AIR FLOW SENSOR SIGNAL

5

20YL/DG (EXCEPT OBD)

MASS AIR FLOW SENSOR SIGNAL

MASTER DOOR LOCK SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

16WT/DG

PASSENGER DOOR AJAR INDICATOR DRIVER

3

16WT/YL

MASTER DOOR LOCK SWITCH SENSE-ALL DOORS

4

-

-

5

-

-

6

-

-

7

-

-

8

16WT/RD

MASTER DOOR LOCK SWITCH SENSE-PASSENGER
DOORS

9

16WT/BK

DRIVER DOOR AJAR INDICATOR DRIVER

10

16BR

GROUND

METERING PUMP

CAV

CIRCUIT

FUNCTION

1

16DG/RD

METERING PUMP DRIVER

2

16BR

GROUND

MICROPHONE CONNECTOR

CAV

CIRCUIT

FUNCTION

1

10BR

MICROPHONE CONNECTOR CAV 1 TO CTEL CON-
NECTOR CAV 9

2

10BL

MICROPHONE CONNECTOR CAV 2 TO CTEL CON-
NECTOR CAV 18

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

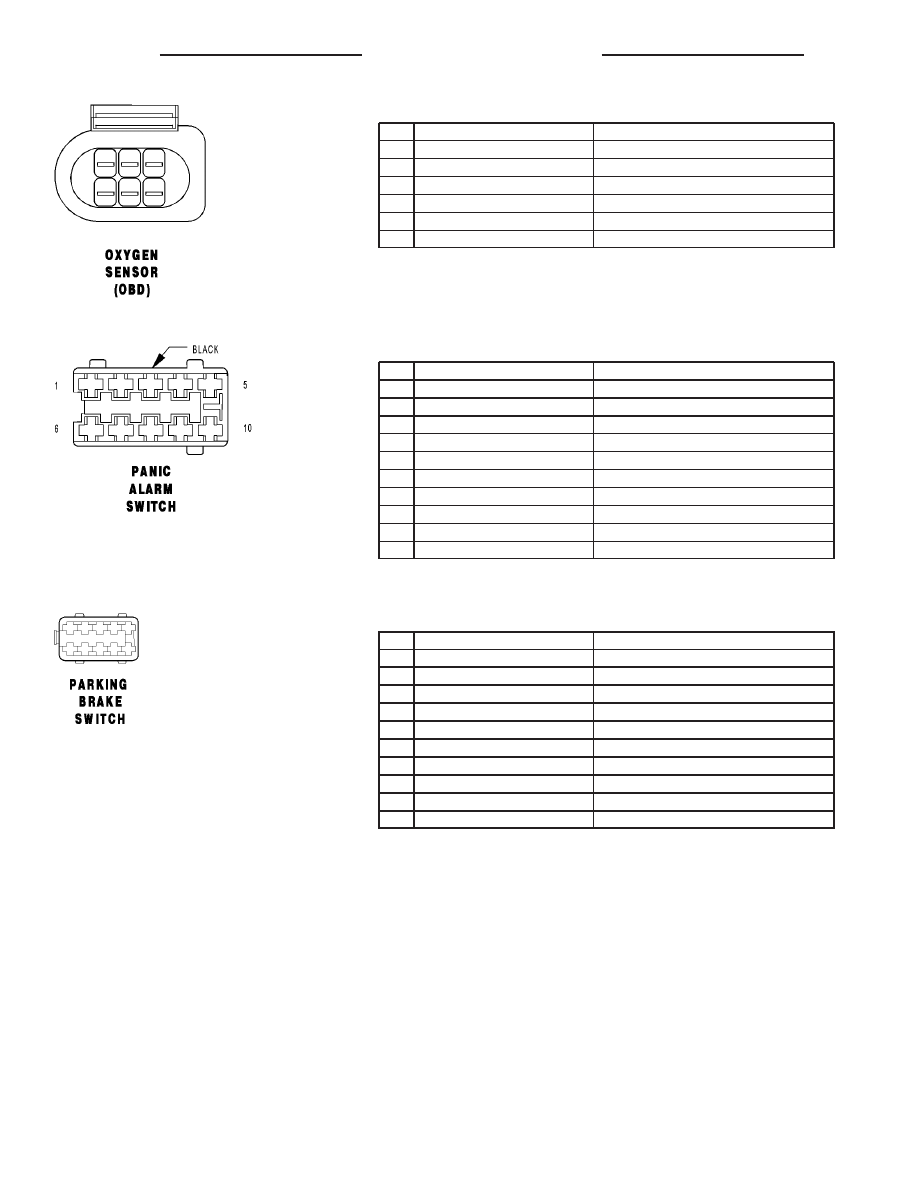

OXYGEN SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

20DG/BK

O2 1/1 PUMP CELL SIGNAL

2

20GY/WT

O2 1/1 VIRTUAL GROUND

3

20GY/BL

O2 1/1 HEATER CONTROL

4

20RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

5

20DG/YL

O2 1/1 PUMP CELL CONTROL

6

20GY

O2 1/1 SENSOR CELL SIGNAL

PANIC ALARM SWITCH - BLACK

CAV

CIRCUIT

FUNCTION

1

18GY/DG/RD

LAMP DRIVER

2

-

-

3

18BR

GROUND

4

-

-

5

-

-

6

-

-

7

18GY/WT

PANIC SWITCH SENSE

8

-

-

9

-

-

10

18BR

GROUND

PARKING BRAKE SWITCH

CAV

CIRCUIT

FUNCTION

1

20BR/BK

PARK BRAKE INDICATOR SIGNAL

2

16BR

GROUND

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

VA

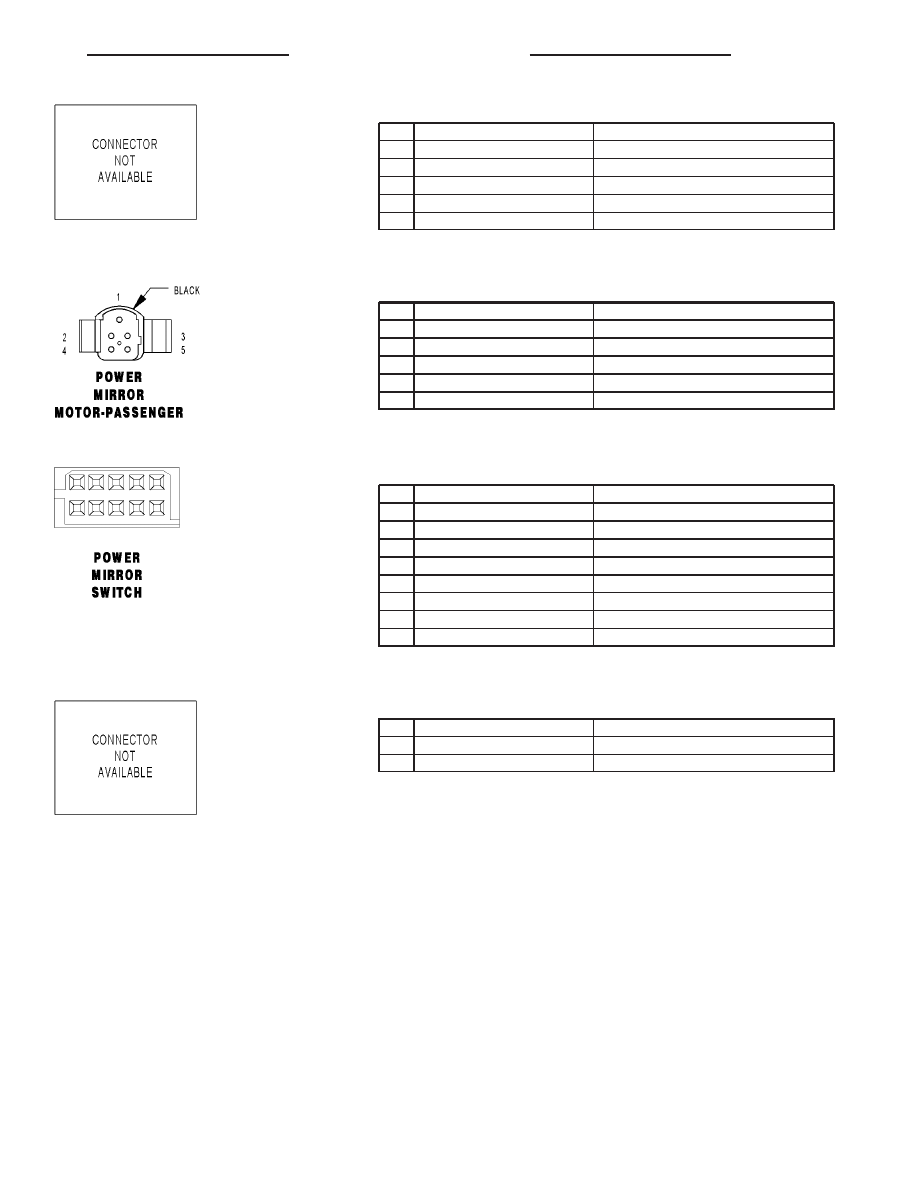

POWER MIRROR MOTOR-DRIVER

CAV

CIRCUIT

FUNCTION

1

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

2

18BR

GROUND

3

18WT/DG

DRIVER MIRROR HORIZONTAL MOTOR DRIVER

4

18DG/RD

DRIVER MIRROR VERTICAL MOTOR DRIVER

5

18BL/BR

DRIVER MIRROR COMMON DRIVER

POWER MIRROR MOTOR-PASSENGER - BLACK

CAV

CIRCUIT

FUNCTION

1

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

2

18BR

GROUND

3

18WT/GY

PASSENGER MIRROR HORIZONTAL MOTOR DRIVER

4

18DG

PASSENGER MIRROR VERTICAL MOTOR DRIVER

5

18BL/DG

PASSENGER MIRROR COMMON DRIVER

POWER MIRROR SWITCH

CAV

CIRCUIT

FUNCTION

1

18WT/GY

PASSENGER MIRROR HORIZONTAL MOTOR DRIVER

2

18WT/DG

DRIVER MIRROR HORIZONTAL MOTOR DRIVER

3

18BL/DG

PASSENGER MIRROR COMMON DRIVER

6

18BR

GROUND

7

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

8

18DG/RD

DRIVER MIRROR VERTICAL MOTOR DRIVER

9

18DG

PASSENGER MIRROR VERTICAL MOTOR DRIVER

10

18BL/BR

DRIVER MIRROR COMMON DRIVER

POWER WINDOW MOTOR-DRIVER

CAV

CIRCUIT

FUNCTION

1

16BK

DRIVER WINDOW DRIVER (UP)

2

16BL

DRIVER WINDOW DRIVER (DOWN)

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

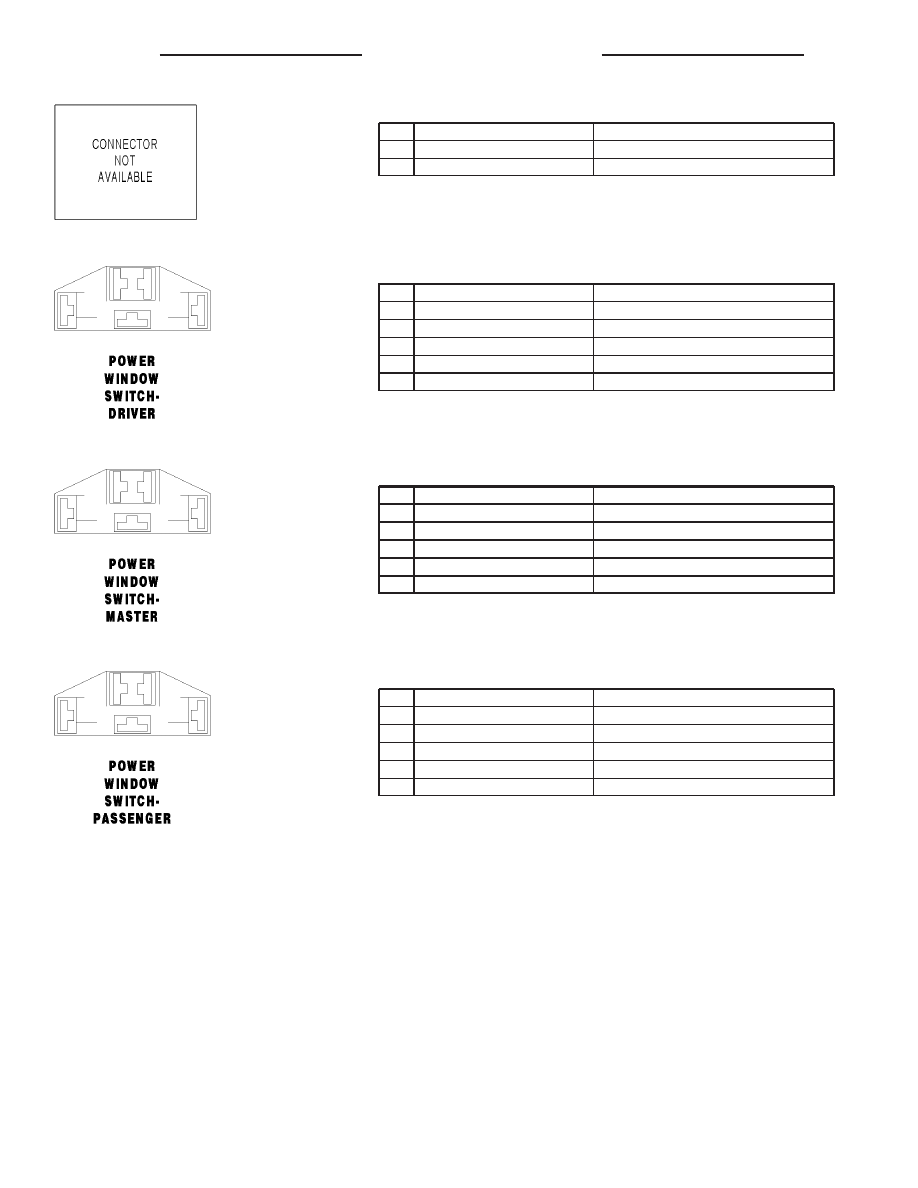

POWER WINDOW MOTOR-PASSENGER

CAV

CIRCUIT

FUNCTION

1

16BL

PASSENGER WINDOW DRIVER (DOWN)

2

16BK

PASSENGER WINDOW DRIVER (UP)

POWER WINDOW SWITCH-DRIVER

CAV

CIRCUIT

FUNCTION

1

16BL

DRIVER WINDOW DRIVER (DOWN)

2

16BK

DRIVER WINDOW DRIVER (UP)

3

16BR

GROUND

4

16BK/YL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

5

16BR

GROUND

POWER WINDOW SWITCH-MASTER

CAV

CIRCUIT

FUNCTION

1

16BL/WT

MASTER PASSENGER WINDOW DRIVER (DOWN)

2

16BK/WT

MASTER PASSENGER WINDOW DRIVER (UP)

3

16BR

GROUND

4

16BK/YL/DG

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

5

16BR

GROUND

POWER WINDOW SWITCH-PASSENGER

CAV

CIRCUIT

FUNCTION

1

16BL

PASSENGER WINDOW DRIVER (DOWN)

2

16BK

PASSENGER WINDOW DRIVER (UP)

3

16BL/WT

MASTER PASSENGER WINDOW DRIVER (DOWN)

4

16BK/YL/DG

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

5

16BK/WT

MASTER PASSENGER WINDOW DRIVER (UP)

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

VA
