Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 353

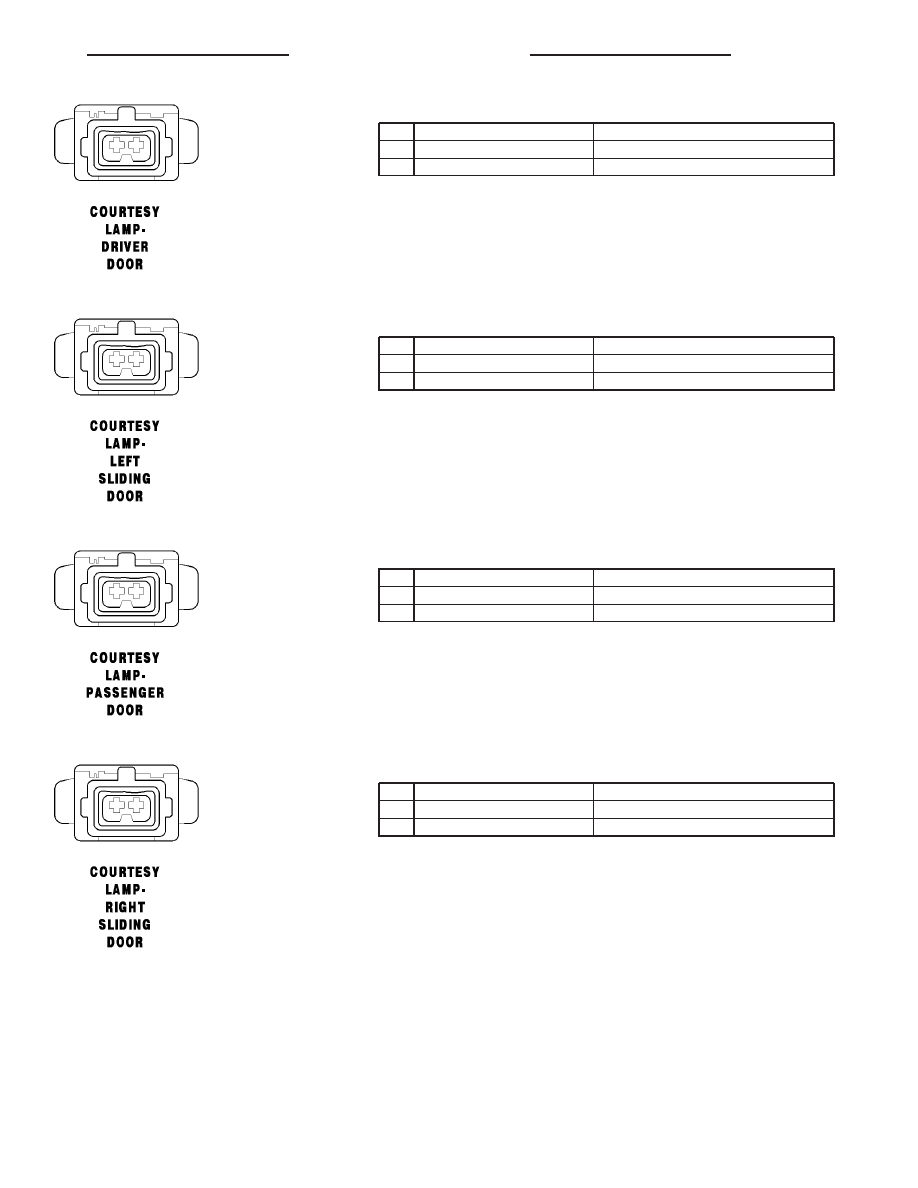

COURTESY LAMP-DRIVER DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

FRONT COURTESY LAMPS CONTROL

COURTESY LAMP-LEFT SLIDING DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

DOOR AJAR SWITCH SENSE

COURTESY LAMP-PASSENGER DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

FRONT COURTESY LAMPS CONTROL

COURTESY LAMP-RIGHT SLIDING DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

DOOR AJAR SWITCH SENSE

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

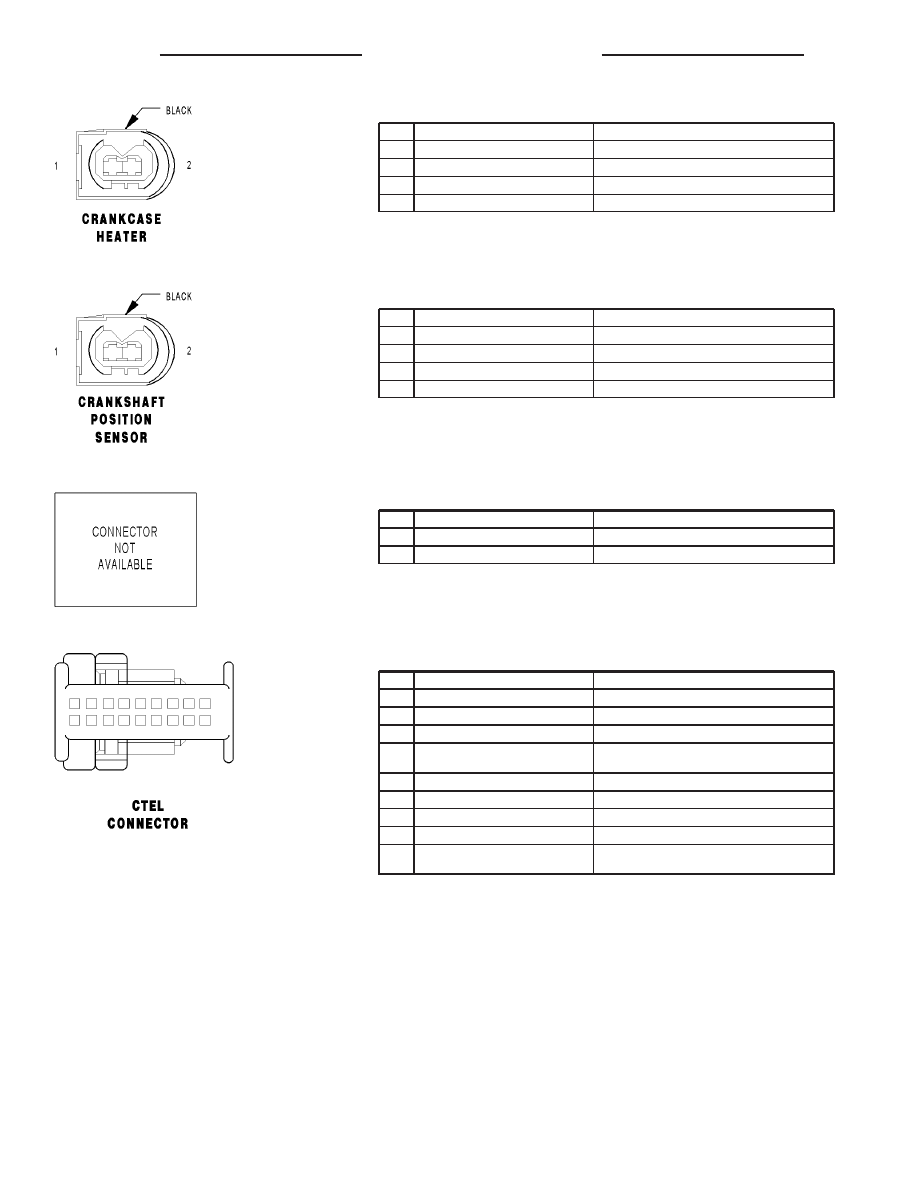

CRANKCASE HEATER - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR (EXCEPT OBD)

GROUND

1

18BK/RD (OBD)

CRANKCASE HEATER SIGNAL

2

16BK/RD (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BK/BR (OBD)

CRANKCASE HEATER GROUND

CRANKSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20DG (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

1

20DG/WT (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG/WT (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

CTEL ANTENNA CONNECTOR

CAV

CIRCUIT

FUNCTION

1

16BK

CELLULAR ANTENNA W/SHIELD

2

-

SHIELD

CTEL CONNECTOR

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

4

16DG/YL/BK

RADIO MUTE

7

18BL/DG

SPEAKER-LEFT FRONT (-) CTEL

9

10BR

CTEL CONNECTOR CAV 9 TO MICROPHONE CON-
NECTOR CAV 1

10

18BK/BL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

11

18RD/BK/WT

FUSED B(+)

12

18BK/BL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

16

18BK/YL

SPEAKER-LEFT FRONT (+) CTEL

18

10BL

CTEL CONNECTOR CAV 18 TO MICROPHONE CON-
NECTOR

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

VA

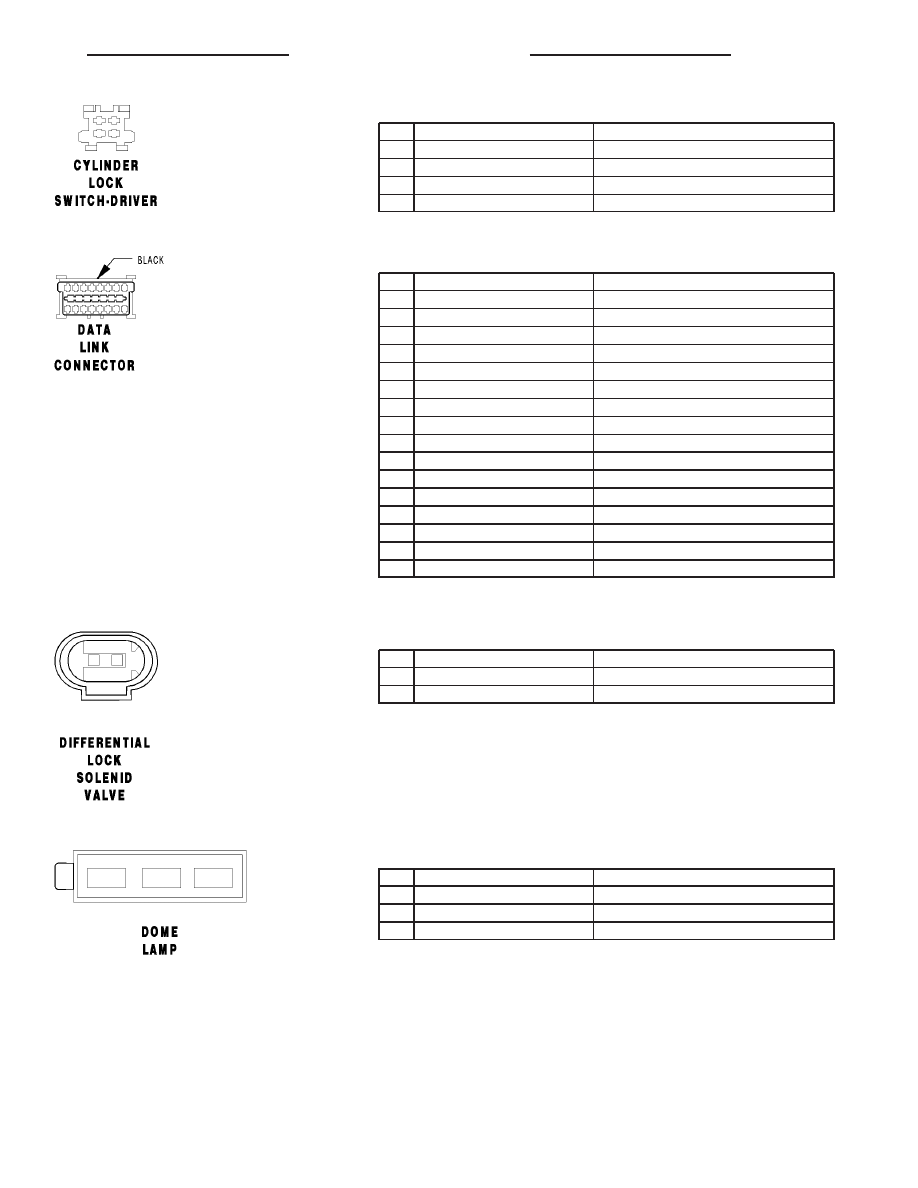

CYLINDER LOCK SWITCH-DRIVER

CAV

CIRCUIT

FUNCTION

1

16BK

DRIVER CYLINDER UNLOCK SENSE

2

-

-

3

16BR

GROUND

4

16RD

DRIVER CYLINDER LOCK SENSE

DATA LINK CONNECTOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20WT/DG

K-SKREEM

2

-

-

3

20DG/YL

ENGINE RPM

4

20BR

GROUND

5

20BR

GROUND

6

-

-

7

20BL/YL

K-ECM

8

20BK/BL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

20BL/BK

K-ABS/SHIFTER ASSEMBLY

10

-

-

11

20BL

K-TCM/RADIO

12

20GY/DG/RD

K-CTM/SSM

13

20BK/RD

K-ACM

14

-

-

15

20WT/GY

K-IC/ATC/HBM/CHM

16

20RD/YL

FUSED B(+)

DIFFERENTIAL LOCK SOLENOID VALVE

CAV

CIRCUIT

FUNCTION

1

18VT/YL

DIFFERENTIAL LOCK SOLENOID CONTROL

2

18BR

GROUND

DOME LAMP

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

FRONT COURTESY LAMPS CONTROL

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

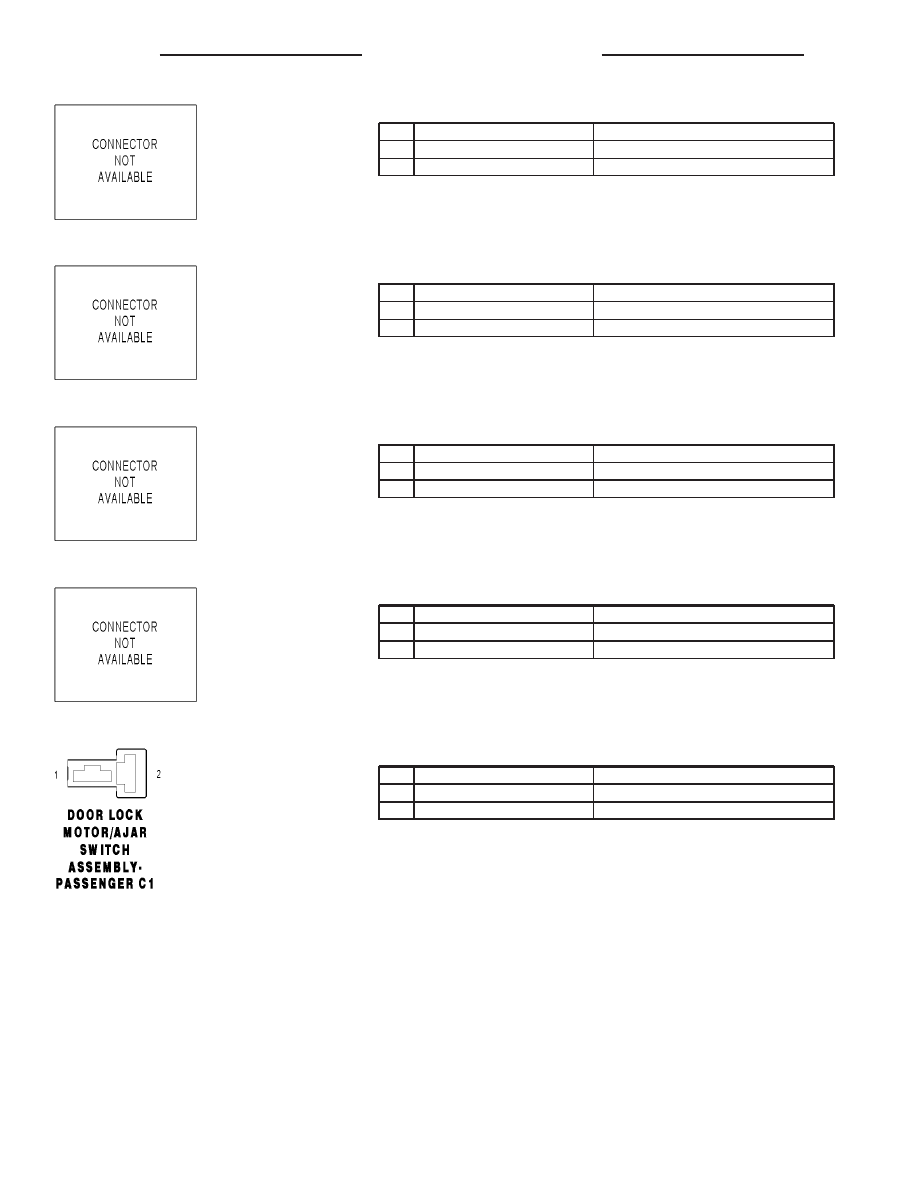

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-DRIVER C1

CAV

CIRCUIT

FUNCTION

1

16YL/BK

DRIVER DOOR LOCK SENSE

2

16DG/BK

DRIVER DOOR UNLOCK SENSE

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-DRIVER C2

CAV

CIRCUIT

FUNCTION

1

16BK/RD

DRIVER DOOR UNLOCK DRIVER

2

16BL/RD

DRIVER DOOR LOCK DRIVER

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-LEFT SLIDING C1

CAV

CIRCUIT

FUNCTION

1

16BK/RD

PASSENGER DOORS UNLOCK DRIVER (+)

2

16BL/RD

PASSENGER DOORS LOCK DRIVER (+)

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-LEFT SLIDING C2

CAV

CIRCUIT

FUNCTION

3

16YL/WT

LEFT SLIDING DOOR LOCK SENSE

4

16DG/BK

LEFT SLIDING DOOR UNLOCK SENSE

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-PASSENGER C1

CAV

CIRCUIT

FUNCTION

1

16YL/BK

PASSENGER FRONT DOOR LOCK SENSE

2

16DG/BL/WT

PASSENGER FRONT DOOR UNLOCK SENSE

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

VA
