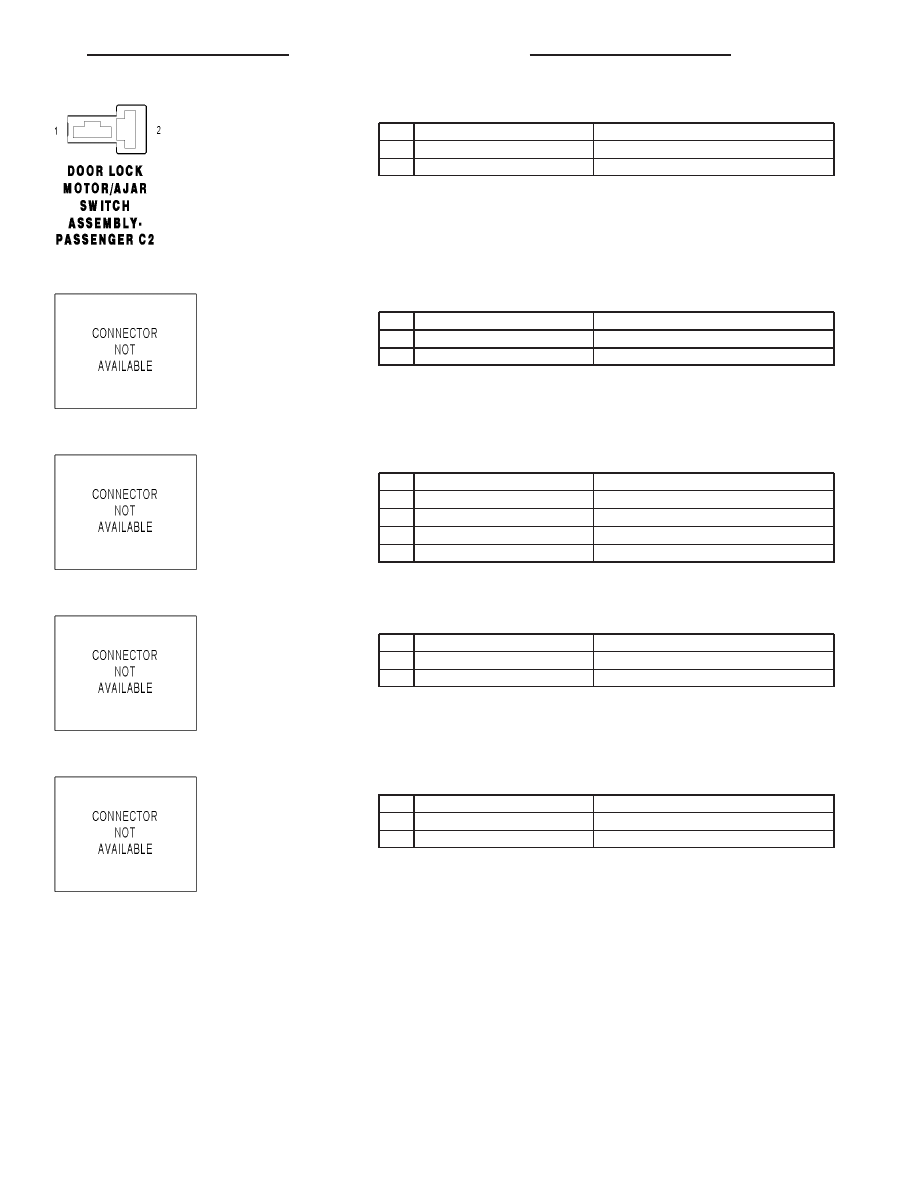

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-PASSENGER C2

CAV

CIRCUIT

FUNCTION

1

16BK/RD

PASSENGER DOORS UNLOCK DRIVER (+)

2

16BL/RD

PASSENGER DOORS LOCK DRIVER (+)

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-REAR C1

CAV

CIRCUIT

FUNCTION

1

16BK/RD

PASSENGER DOORS UNLOCK DRIVER (+)

2

16BL/RD

PASSENGER DOORS LOCK DRIVER (+)

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-REAR C2

CAV

CIRCUIT

FUNCTION

3

16YL/BK (CARGO VAN)

REAR DOOR LOCK SENSE

4

16DG/RD (CARGO VAN)

REAR DOOR UNLOCK SENSE

4

16YL/BK (PASSENGER VAN)

REAR DOOR LOCK SENSE

5

16DG/RD (PASSENGER VAN)

REAR DOOR UNLOCK SENSE

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-RIGHT SLIDING C1

CAV

CIRCUIT

FUNCTION

1

16BK/RD

PASSENGER DOORS UNLOCK DRIVER (+)

2

16BL/RD

PASSENGER DOORS LOCK DRIVER (+)

DOOR LOCK MOTOR/AJAR SWITCH ASSEMBLY-RIGHT SLIDING C2

CAV

CIRCUIT

FUNCTION

3

16YL/RD

RIGHT SLIDING DOOR LOCK SENSE

4

16DG/YL

RIGHT SLIDING DOOR UNLOCK SENSE

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

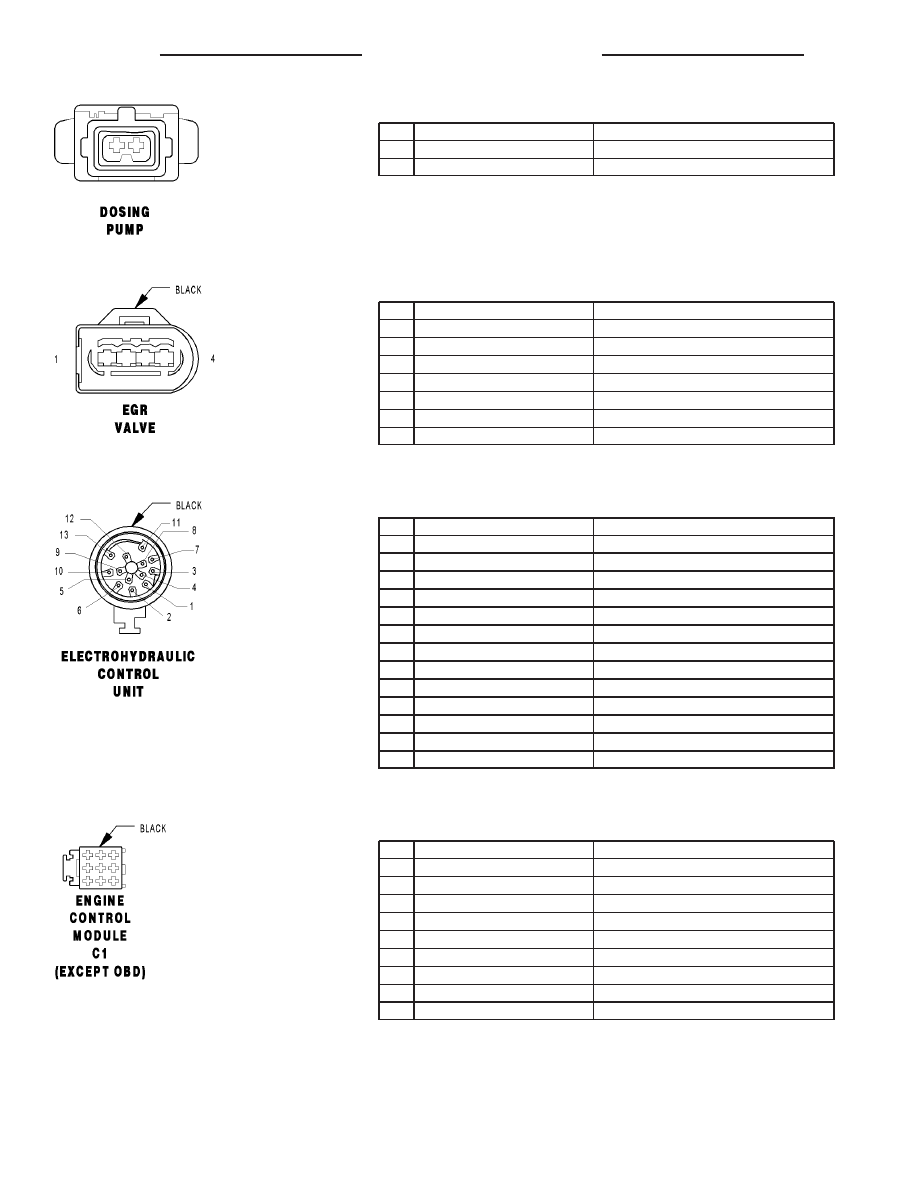

DOSING PUMP

CAV

CIRCUIT

FUNCTION

1

16DG

DOSING PUMP CONTROL

2

16BR

GROUND

EGR VALVE - BLACK

CAV

CIRCUIT

FUNCTION

1

20RD/YL (EXCEPT OBD)

EGR VALVE CONTROL

1

20DG/WT (OBD)

EGR VALVE CONTROL

2

16BK/GY (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

16BK/DG (OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

3

18BR/BK (EXCEPT OBD)

SENSOR GROUND

3

20BR/DG (OBD)

SENSOR GROUND

4

-

-

ELECTROHYDRAULIC CONTROL UNIT - BLACK

CAV

CIRCUIT

FUNCTION

1

20BL/DG

N3 INPUT SPEED SENSOR

2

16BR/GY

MODULATION PRESSURE SOLENOID CONTROL

3

20BL/GY

N2 INPUT SPEED SENSOR

4

20GY/BL

TEMPERATURE SENSOR-P/N SWITCH

5

-

-

6

16BK

SOLENOID SUPPLY VOLTAGE

7

20BK/BL

SENSOR SUPPLY VOLTAGE

8

16WT/BL

2-3 SOLENOID CONTROL

9

16YL

3-4 SOLENOID CONTROL

10

16BK/RD

SHIFT PRESSURE SOLENOID CONTROL

11

16YL/BL

TCC SOLENOID CONTROL

12

20PK

SENSOR GROUND

13

16WT

1-2/4-5 SOLENOID CONTROL

ENGINE CONTROL MODULE C1 (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

16BK/RD

FUSED ENGINE CONTROL RELAY OUTPUT

2

-

-

3

-

-

4

14BR

GROUND

5

14BR

GROUND

6

14BR

GROUND

7

14BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

8

14BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

9

-

-

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

VA

ENGINE CONTROL MODULE C1 (OBD)

CAV

CIRCUIT

FUNCTION

1

16BL

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

2

16BL/WT

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

3

16DG

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

4

20RD/WT

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

8

18BL/GY

FUEL TEMPERATURE SENSOR SIGNAL

10

20RD/YL

ENGINE OIL SENSOR 5 VOLT SUPPLY

11

20GY/BL

ENGINE OIL SENSOR SIGNAL

12

20BR/RD

INTAKE PRESSURE SENSOR GROUND

13

20VT/DG

INTAKE PRESSURE SENSOR SIGNAL

14

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

15

20DG/BK

O2 1/1 PUMP CELL SIGNAL

20

18BK/YL

WATER IN FUEL SENSOR SIGNAL

21

18BK/RD

CRANKCASE HEATER SIGNAL

25

16BK

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

26

16BK/WT

FUEL INJECTOR NO. 5 HIGH-SIDE CONTROL

28

18RD/BK

FUEL QUANTITY SOLENOID 12 VOLT SUPPLY

31

20YL/BL

MASS AIR FLOW SENSOR GROUND

32

18DG/BK

FUEL TEMPERATURE SENSOR GROUND

35

20BR/BK

SENSOR GROUND

36

20VT/RD

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

37

20RD/BL

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

38

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

39

20GY

O2 1/1 SENSOR CELL SIGNAL

40

20GY/WT

O2 1/1 VIRTUAL GROUND

49

16BK/VT

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

50

16BK/DG

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

51

16BK/YL

FUEL INJECTOR NO. 5 LOW-SIDE CONTROL

52

20BK/WT

FUEL PRESSURE SOLENOID CONTROL

55

18BR

WATER IN FUEL SENSOR GROUND

56

20BR/WT

ENGINE COOLANT TEMPERATURE SENSOR GROUND

57

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

59

20DG/VT

FUEL PRESSURE SENSOR SIGNAL

61

20BR/VT

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

62

20DG/YL

O2 1/1 PUMP CELL CONTROL

72

20GY/BL

O2 1/1 HEATER CONTROL

73

16BK/RD

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

74

16BK/BL

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

76

18BR/YL

FUEL QUANTITY SOLENOID CONTROL

79

18BR/RD

WATER IN FUEL SENSOR 12 VOLT SUPPLY

84

20BR/GY

FUEL PRESSURE SENSOR GROUND

85

20YL/DG

MASS AIR FLOW SENSOR SIGNAL

86

20RD/DG

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

87

20DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

88

20DG

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

90

20DG/WT

EGR VALVE CONTROL

91

18BK/BR

CRANKCASE HEATER GROUND

93

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

ENGINE CONTROL MODULE C2 (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

18BR/WT

HIGH IDLE ON SIGNAL

4

-

-

5

-

-

6

-

-

7

18BR/DG

KICKDOWN SWITCH SIGNAL

8

-

-

9

18BR

SENSOR GROUND

10

-

-

11

20DG/WT

CAN C BUS (+)

12

20DG

CAN C BUS (-)

13

18BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

14

18DG

ACCEL/SET SIGNAL

15

-

-

16

18YL

DECEL/SET SIGNAL

17

20DG

ENHANCED ACCIDENT REPORT DRIVER

18

-

-

19

18RD

S/C SWITCH 12 VOLT SUPPLY

20

18BL

RESUME SIGNAL

21

18BK

VERIFICATION SIGNAL

22

18GY

OFF SIGNAL

23

-

-

24

-

-
