Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 161

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

252

COMPONENT LOCATIONS

8.4

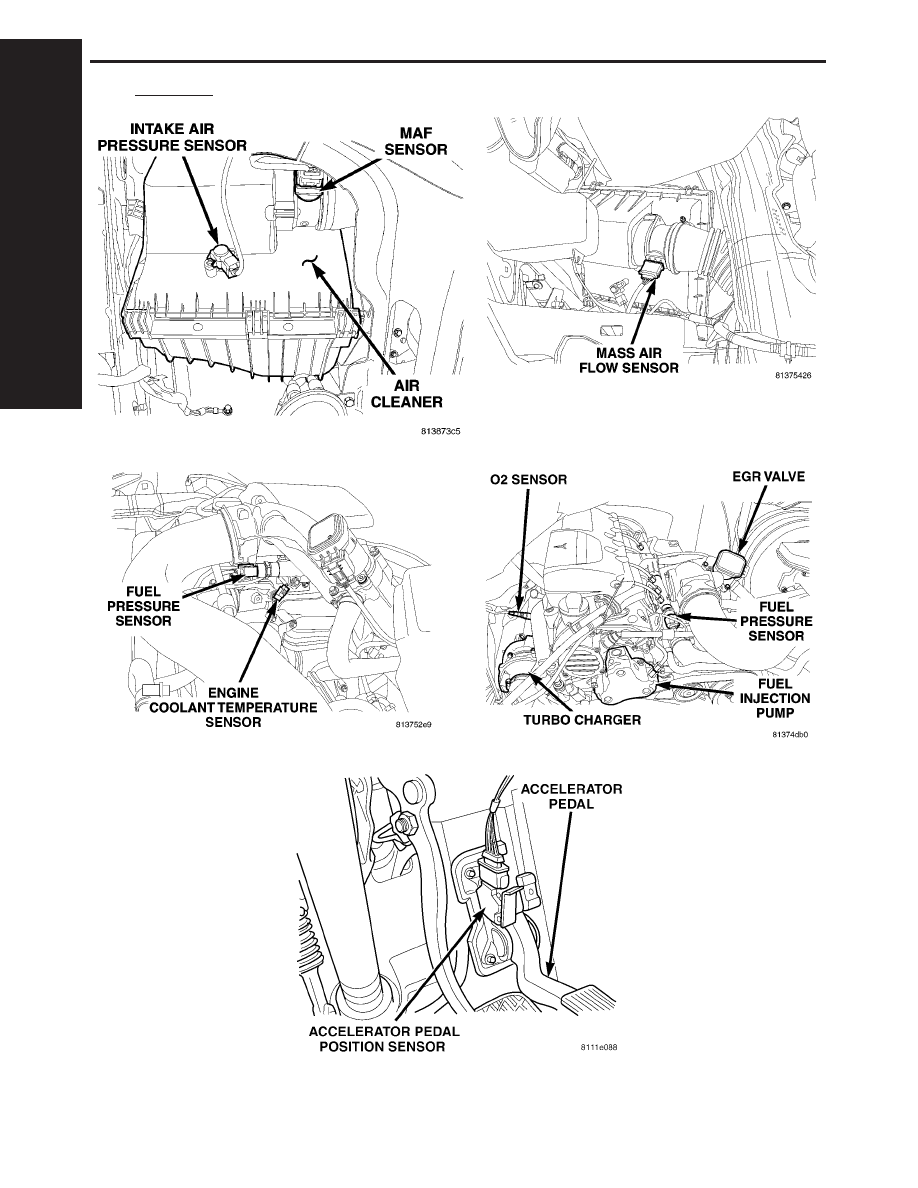

SENSORS (Continued)

8.5

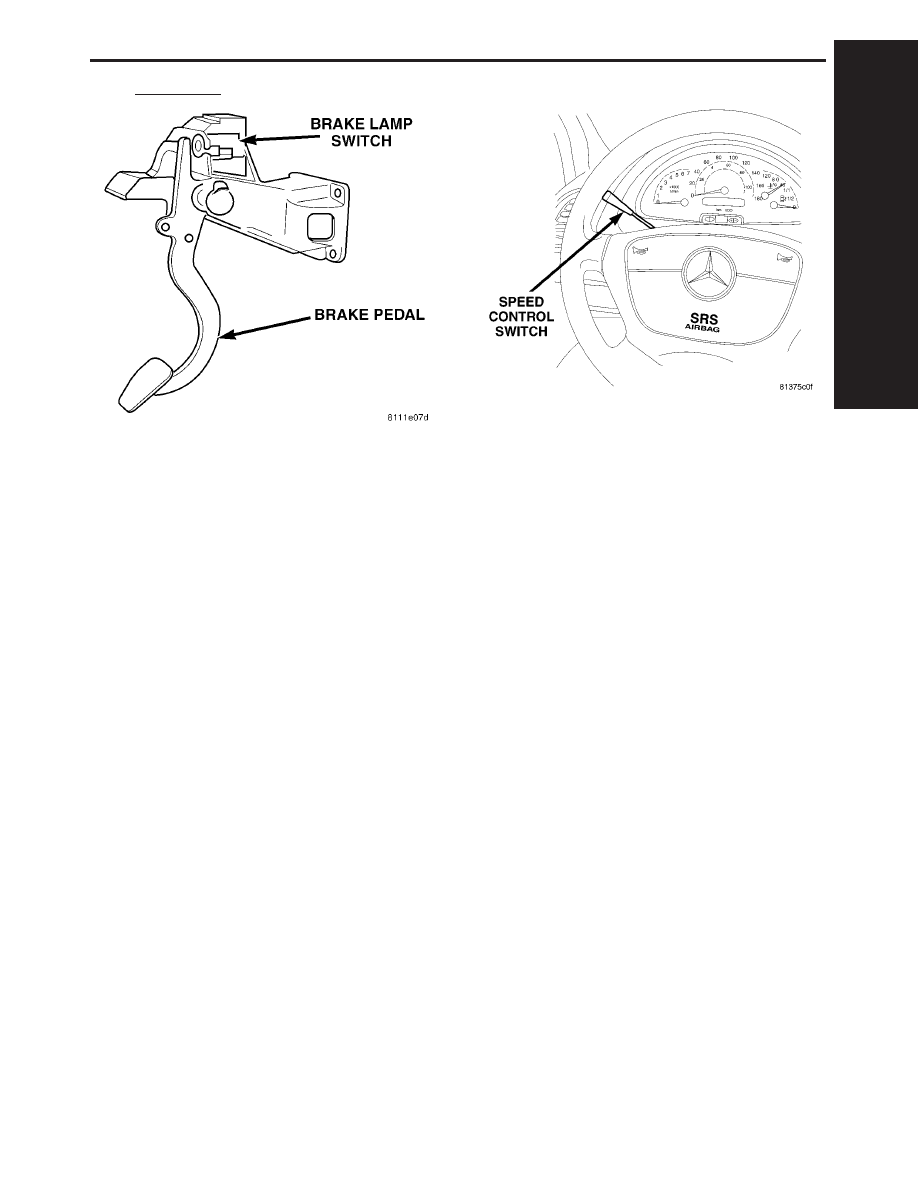

SWITCHES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

253

COMPONENT LOCATIONS

NOTES

254

9.0

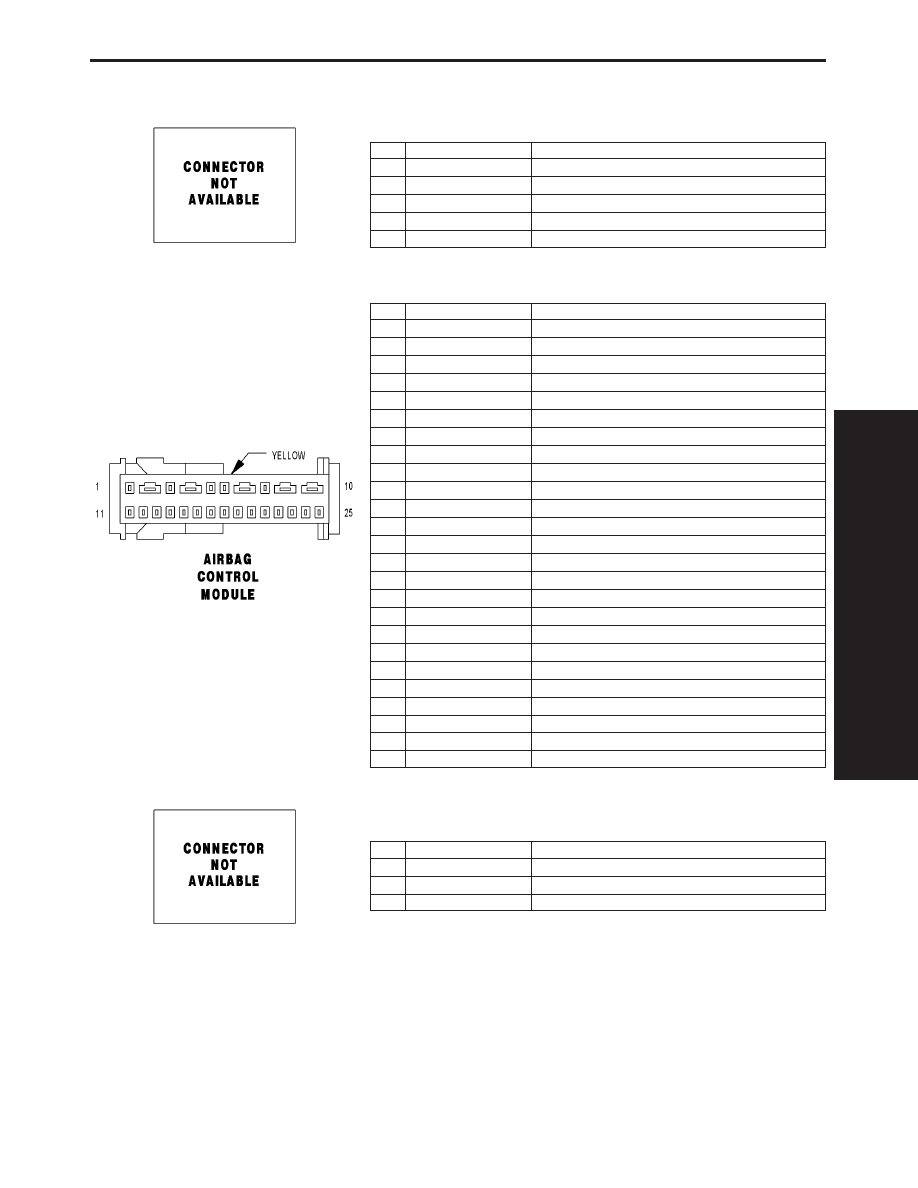

CONNECTOR PINOUTS

ACCELERATOR PEDAL POSITION SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

2

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

3

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

4

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

5

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

AIRBAG CONTROL MODULE - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT TENSIONER LINE 2

2

20BR/YL

DRIVER SEAT BELT TENSIONER LINE 1

3

20BL

PASSENGER SEAT BELT TENSIONER LINE 2

4

20BR

PASSENGER SEAT BELT TENSIONER LINE 1

5

20BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20BR

GROUND

7

20YL

AIRBAG WARNING INDICATOR DRIVER

8

-

-

9

20BK/RD

K-ACM

10

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

11

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

12

-

-

13

20BL/DG

PASSENGER AIRBAG SQUIB 1 LINE 2

14

20BR/DG

PASSENGER AIRBAG SQUIB 1 LINE 1

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

20DG

ENHANCED ACCIDENT REPORT DRIVER

21

-

22

-

23

-

24

-

25

-

BOOST PRESSURE SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BR/WT

SENSOR GROUND

2

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

3

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

255

CONNECTOR PINOUTS
