Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 162





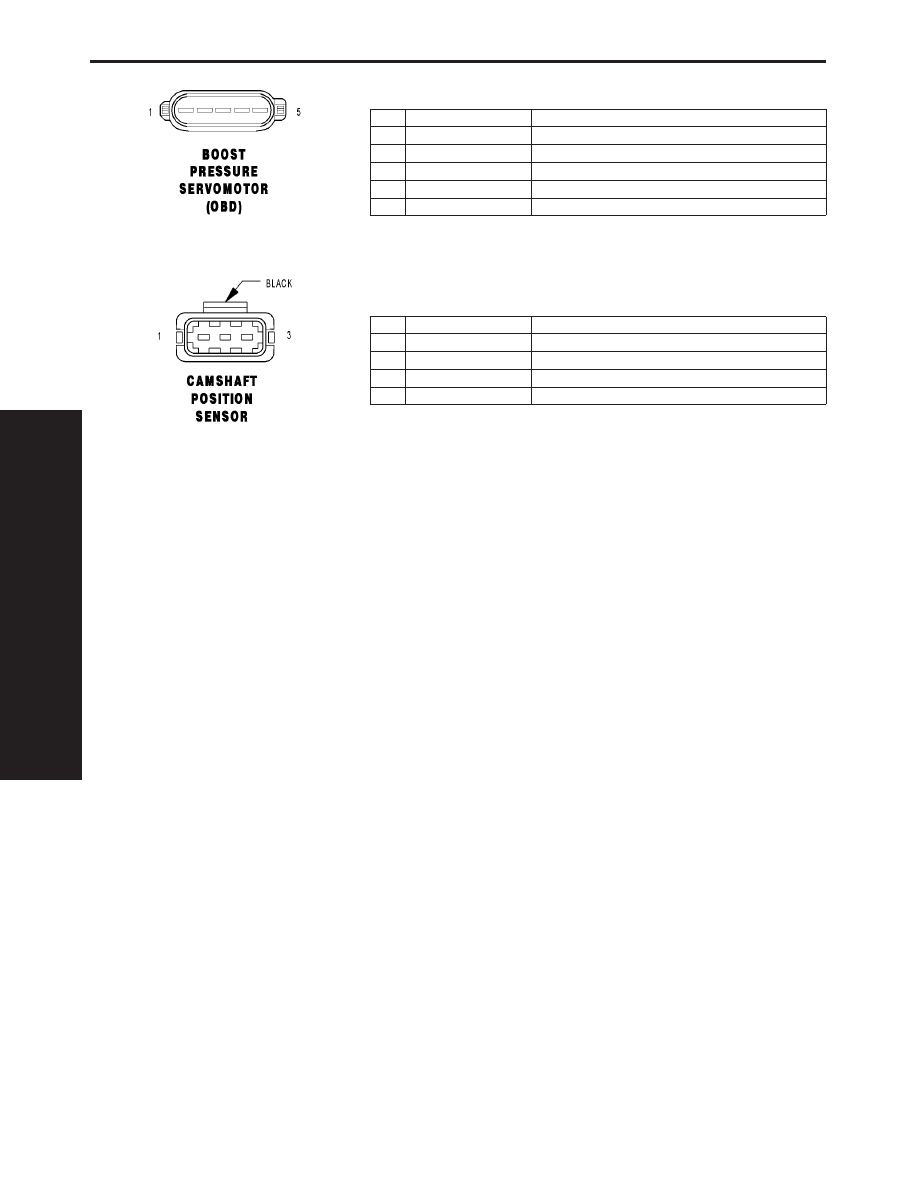

BOOST PRESSURE SERVOMOTOR (OBD)

CAV

CIRCUIT

FUNCTION

1

16YL/BK

FUSED ENGINE CONTROL RELAY OUTPUT

2

16YL/WT

GROUND

3

-

-

4

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

5

-

-

CAMSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

2

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

18RD/BL (EXCEPT OBD)

CAMSHAFT POSITION SENSOR 12 VOLT SUPPLY

3

20RD/BL (OBD)

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

256

CONNECTOR PINOUTS

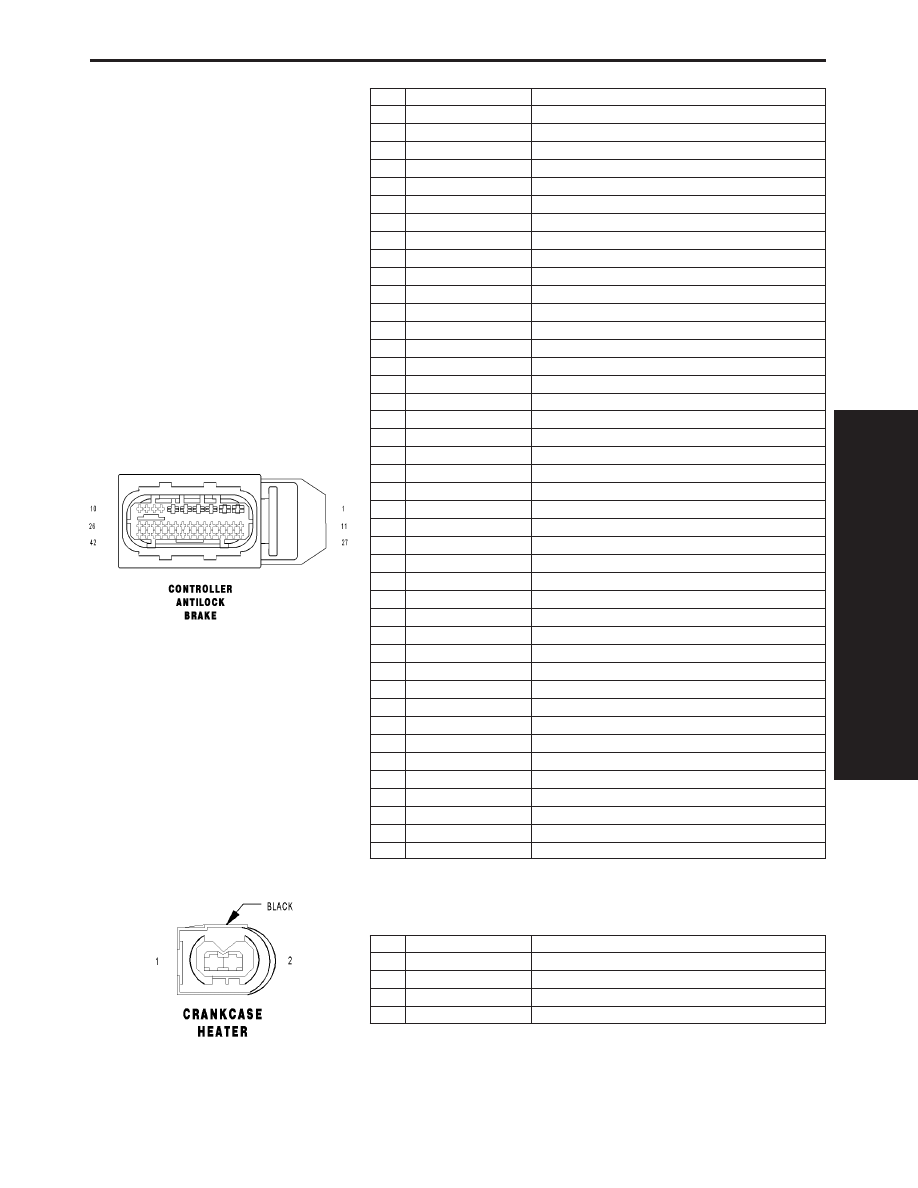

CONTROLLER ANTILOCK BRAKE

CAV

CIRCUIT

FUNCTION

1

12BR

GROUND

2

12RD

FUSED B(+)

3

-

-

4

-

-

5

14BR

GROUND

6

14RD

FUSED B(+)

7

-

-

8

20BK/DG

SENSOR SIGNAL

9

20YL/WT

SENSOR SIGNAL

10

20YL/RD

SENSOR SIGNAL

11

18BL/BK

K-ABS/SHIFTER ASSEMBLY

12

18BK

LEFT FRONT WHEEL SPEED SENSOR (+)

13

-

-

14

20WT

LEFT REAR WHEEL SPEED SENSOR (+)

15

18BR

RIGHT FRONT WHEEL SPEED SENSOR (-)

16

18BK

RIGHT FRONT WHEEL SPEED SENSOR (+)

17

-

-

18

-

-

19

-

-

20

20WT

BRAKE SWITCH OUTPUT

21

20BR

GROUND

22

-

-

23

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

24

20DG/WT

CAN C BUS (+)

25

20BR

SENSOR GROUND

26

20WT/GY

BRAKE PRESSURE SENSOR SIGNAL

27

18BK/BL

TCS SWITCH (ASR) SENSE

28

18BR

LEFT FRONT WHEEL SPEED SENSOR (-)

29

20BR

LEFT REAR WHEEL SPEED SENSOR (-)

30

20BR

RIGHT REAR WHEEL SPEED SENSOR (-)

31

20YL

RIGHT REAR WHEEL SPEED SENSOR (+)

32

18BK/RD

BRAKE LAMP SWITCH OUTPUT

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

20RD/BL

POWER INPUT

40

20DG

CAN C BUS (-)

41

20DG/YL

SENSOR SIGNAL

42

20WT/RD

5 VOLT SUPPLY

CRANKCASE HEATER - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR (EXCEPT OBD)

GROUND

1

18BK/RD (OBD)

CRANKCASE HEATER SIGNAL

2

16BK/RD (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BK/BR (OBD)

CRANKCASE HEATER GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

257

CONNECTOR PINOUTS

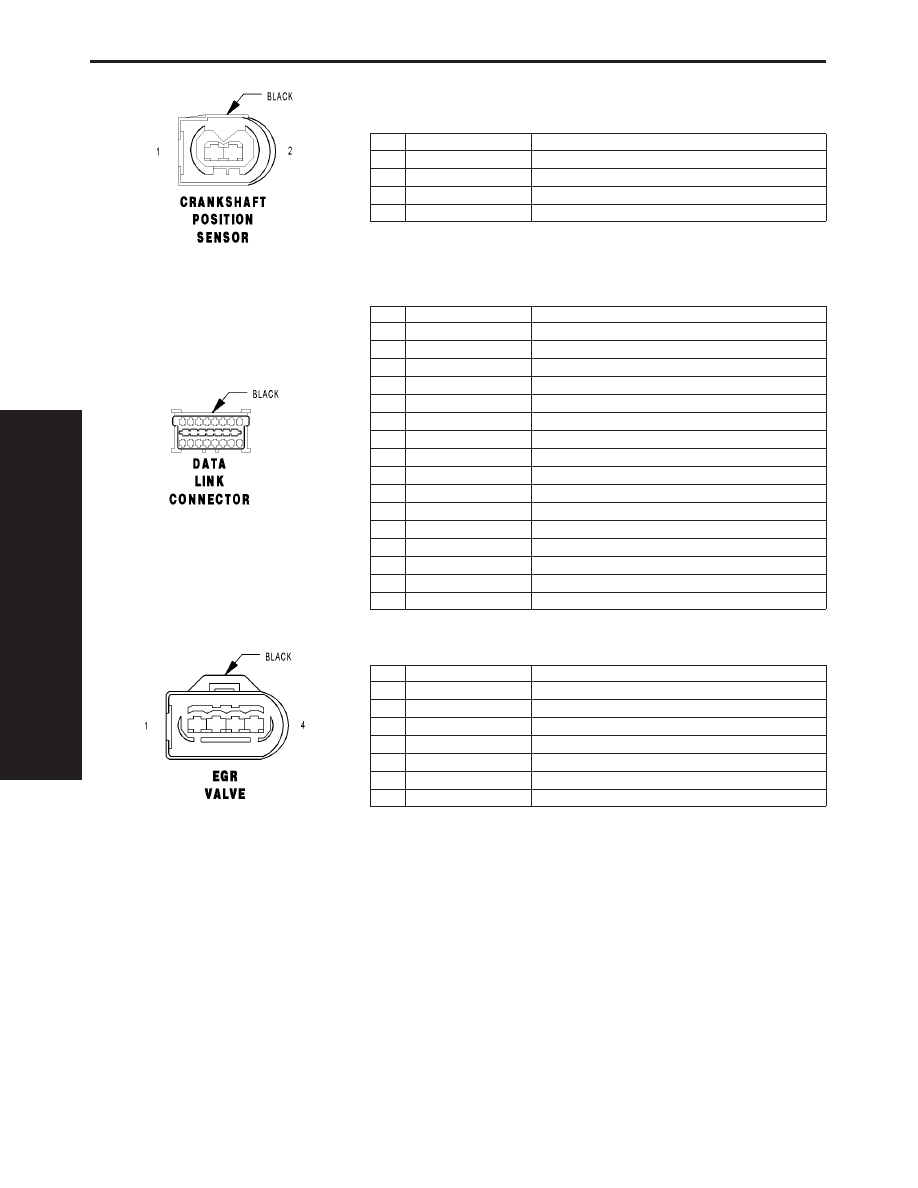

CRANKSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20DG (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

1

20DG/WT (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG/WT (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

DATA LINK CONNECTOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20WT/DG

K-SKREEM

2

-

-

3

20DG/YL

ENGINE RPM

4

20BR

GROUND

5

20BR

GROUND

6

-

-

7

20BL/YL

K-ECM

8

20BK/BL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

20BL/BK

K-ABS/SHIFTER ASSEMBLY

10

-

-

11

20BL

K-TCM/RADIO

12

20GY/DG/RD

K-CTM/SSM

13

20BK/RD

K-ACM

14

-

-

15

20WT/GY

K-IC/ATC/HBM/CHM

16

20RD/YL

FUSED B(+)

EGR VALVE - BLACK

CAV

CIRCUIT

FUNCTION

1

20RD/YL (EXCEPT OBD)

EGR VALVE CONTROL

1

20DG/WT (OBD)

EGR VALVE CONTROL

2

16BK/GY (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

16BK/DG (OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

3

18BR/BK (EXCEPT OBD)

SENSOR GROUND

3

20BR/DG (OBD)

SENSOR GROUND

4

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

258

CONNECTOR PINOUTS

ENGINE CONTROL MODULE C1 (OBD)

CAV

CIRCUIT

FUNCTION

1

16BL

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

2

16BL/WT

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

3

16DG

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

4

20RD/WT

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

8

18BL/GY

FUEL TEMPERATURE SENSOR SIGNAL

10

20RD/YL

ENGINE OIL SENSOR 5 VOLT SUPPLY

11

20GY/BL

ENGINE OIL SENSOR SIGNAL

12

20BR/RD

INTAKE PRESSURE SENSOR GROUND

13

20VT/DG

INTAKE PRESSURE SENSOR SIGNAL

14

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

15

20DG/BK

O2 1/1 PUMP CELL SIGNAL

20

18BK/YL

WATER IN FUEL SENSOR SIGNAL

21

18BK/RD

CRANKCASE HEATER SIGNAL

25

16BK

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

26

16BK/WT

FUEL INJECTOR NO. 5 HIGH-SIDE CONTROL

28

18RD/BK

FUEL QUANTITY SOLENOID 12 VOLT SUPPLY

31

20YL/BL

MASS AIR FLOW SENSOR GROUND

32

18DG/BK

FUEL TEMPERATURE SENSOR GROUND

35

20BR/BK

SENSOR GROUND

36

20VT/RD

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

37

20RD/BL

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

38

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

39

20GY

O2 1/1 SENSOR CELL SIGNAL

40

20GY/WT

O2 1/1 VIRTUAL GROUND

49

16BK/VT

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

50

16BK/DG

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

51

16BK/YL

FUEL INJECTOR NO. 5 LOW-SIDE CONTROL

52

20BK/WT

FUEL PRESSURE SOLENOID CONTROL

55

18BR

WATER IN FUEL SENSOR GROUND

56

20BR/WT

ENGINE COOLANT TEMPERATURE SENSOR GROUND

57

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

59

20DG/VT

FUEL PRESSURE SENSOR SIGNAL

61

20BR/VT

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

62

20DG/YL

O2 1/1 PUMP CELL CONTROL

72

20GY/BL

O2 1/1 HEATER CONTROL

73

16BK/RD

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

74

16BK/BL

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

76

18BR/YL

FUEL QUANTITY SOLENOID CONTROL

79

18BR/RD

WATER IN FUEL SENSOR 12 VOLT SUPPLY

84

20BR/GY

FUEL PRESSURE SENSOR GROUND

85

20YL/DG

MASS AIR FLOW SENSOR SIGNAL

86

20RD/DG

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

87

20DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

88

20DG

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

90

20DG/WT

EGR VALVE CONTROL

91

18BK/BR

CRANKCASE HEATER GROUND

93

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

259

CONNECTOR PINOUTS
