Mazda Tribute (2011 year). Instruction - part 17





INTRODUCTION

Be extremely careful to prevent injury to yourself and others or damage
to your vehicle when using this manual for inspection and maintenance.

If you’re unsure about any procedure it describes, we strongly urge you
to have a reliable and qualified service shop perform the work, preferably
an authorized Mazda dealer.

Factory-trained Mazda technicians and genuine Mazda parts are best for
your vehicle. Without this expertise and the parts that have been
designed and made especially for your Mazda, inadequate, incomplete,
and insufficient servicing may result in problems. This could lead to
vehicle damage or an accident and injuries.

For expert advice and quality service, consult an authorized Mazda
dealer.

The owner should retain evidence that proper maintenance has been
performed as prescribed.

Claims against the warranty resulting from lack of maintenance, as
opposed to defective materials or authorized Mazda workmanship, will
not be honored.

Any auto repair shop using parts equivalent to your Mazda’s original
equipment may perform maintenance. But we recommend that it
always be done by an authorized Mazda dealer using genuine
Mazda parts.

SCHEDULED MAINTENANCE

Follow Schedule 1 if the vehicle is operated mainly where none of the
following conditions apply:
• Repeated short-distance driving
• Driving in dusty conditions
• Driving with an extended use of brakes
• Driving in areas where salt or other corrosive materials are being used
• Driving on rough or muddy roads
• Extended periods of idling or low-speed operation
• Driving for long periods in cold temperatures or extremely humid

climates

• Towing a trailer or using a car-top carrier
If any do apply, follow Schedule 2 (Canada and Puerto Rico residents
follow Schedule 2).

Maintenance and Specifications

264

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

NOTE: After the described period, continue to follow the described
maintenance at the recommended intervals.

SCHEDULE 1

I: Inspect and repair, clean, adjust, or replace if necessary
(Oil-permeated air filter cannot be cleaned using the air-blow method)
R: Replace
L: Lubricate

Maintenance Item

Maintenance Interval (Months or miles [km], whichever

comes first)

Months

6

12

18

24

30

36

42

48

54

60

66

72

Miles x 1,000

7.5

15 22.5 30 37.5 45 52.5 60

67.5

75

82.5

90

(Km x 1,000)

(12) (24) (36) (48) (60) (72) (84) (96) (108) (120) (132) (144)

ENGINE

Engine oil and filter

1

R

R

R

R

R

R

R

R

R

R

R

R

Engine valve clearance (2.5L)

Audible inspection every 75,000 miles (120,000 km);

adjust as necessary

Drive belt tension

2.5L

I

I

3.0L

I

I

I

IGNITION SYSTEM

Spark plugs

2.5L

Replace every 75,000 miles (120,000 km)

3.0L

Replace every 90,000 miles (144,000 km)

FUEL SYSTEM

Air cleaner filter

R

R

Fuel tank

Fill with a full tank of regular unleaded fuel every

3,000 miles (5,000 km) when use of E85 is 50% of the

time or greater

Fuel lines and hoses

2

I

I

I

Emission tubes and hoses

2

I

ENGINE COOLING SYSTEM

Engine coolant level

I

I

I

I

I

I

I

I

I

I

I

I

Engine cooling system and hoses

I

I

I

Engine coolant

Replace at 100,000 miles (160,000 km) or 72 months;

every 50,000 miles (80,000 km) or 36 months

thereafter

Maintenance and Specifications

265

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

Maintenance Item

Maintenance Interval (Months or miles [km], whichever

comes first)

Months

6

12

18

24

30

36

42

48

54

60

66

72

Miles x 1,000

7.5

15 22.5 30 37.5 45 52.5 60

67.5

75

82.5

90

(Km x 1,000)

(12) (24) (36) (48) (60) (72) (84) (96) (108) (120) (132) (144)

CHASSIS AND BODY

Brake lines, hoses and
connection

I

I

I

Disc brakes

I

I

I

I

I

I

Drum brakes

I

I

I

Rear differential fluid (4WD
only)

3

Replace every 150,000 miles (240,000 km)

Rotate tires, check wheel lug
nut torque

4

Rotate tires every 7,500 miles (12,000 km)

Tire inflation and wear

I

I

I

I

I

I

I

I

I

I

I

I

Steering operation and linkages

I

I

I

Power steering fluid level

I

I

I

I

I

I

I

I

I

I

I

I

Manual transmission fluid

Replace every 100,000 miles (160,000 km)

Automatic transmission fluid

Replace every 150,000 miles (240,000 km)

Front and rear suspension ball
joints

I

I

I

Driveshaft dust boots

I

I

I

Bolts and nuts on chassis and
body

I

I

I

Exhaust system heat shields

I

I

I

Locks and hinges

L

L

L

L

L

L

L

L

L

L

L

L

Washer fluid level

I

I

I

I

I

I

I

I

I

I

I

I

1

Change engine oil and replace oil filter every 5,000 miles (8,000 km) or

6 months when use of E85 is 50% of the time or greater.

2

According to state and federal regulations, failure to perform

maintenance on these items will not void your emissions warranties.
However, Mazda recommends that all maintenance services be performed
at the recommended time or miles (kilometers) period to ensure
long-term reliability.

3

If this component has been submerged in water, the oil should be

changed.

Maintenance and Specifications

266

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

4

The wheel lug nuts must be retightened to the proper specifications at

500 miles (800 km) of new vehicle operation, at any wheel change, or at
any other time the wheel lug nuts have been loosened. Refer to Wheel
lug nut torque specifications
in the Tires, Wheels and Loading
chapter for the proper lug nut torque specification.

SCHEDULE 2

I: Inspect and repair, clean, adjust, or replace if necessary
(Oil-permeated air filter cannot be cleaned using the air-blow method)
R: Replace
L: Lubricate

Maintenance Item

Maintenance Interval (Months or miles [km], whichever

comes first)

Months

4

8

12

16

20

24

28

32

36

40

44

48

Miles x 1,000

5

10

15

20

25

30

35

40

45

50

55

60

(Km x 1,000)

(8) (16) (24) (32) (40) (48) (56) (64) (72) (80) (88) (96)

ENGINE

Engine oil and filter (except Puerto
Rico)

1

R

R

R

R

R

R

R

R

R

R

R

R

Engine oil and filter (Puerto Rico)

1

Replace every 3,000 miles (5,000 km) or 3 months

Engine valve clearance (2.5L)

Audible inspection every 75,000 miles

(120,000 km); adjust as necessary

Drive belt tension

2.5L

I

3.0L

I

I

IGNITION SYSTEM

Spark plugs

2.5L US engine

Replace every 60,000 miles (96,000 km)

3.0L US engine

Replace every 75,000 miles (120,000 km)

All others

2

Replace every 75,000 miles (120,000 km)

FUEL SYSTEM

Air cleaner filter

Puerto Rico

R

R

All others

R

Fuel tank

Fill with a full tank of regular unleaded fuel every

3,000 miles (5,000 km) when use of E85 is 50%

of the time or greater

Fuel lines and hoses

3

I

I

Emission tubes and hoses

3

I

Maintenance and Specifications

267

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

Maintenance Item

Maintenance Interval (Months or miles [km], whichever

comes first)

Months

4

8

12

16

20

24

28

32

36

40

44

48

Miles x 1,000

5

10

15

20

25

30

35

40

45

50

55

60

(Km x 1,000)

(8) (16) (24) (32) (40) (48) (56) (64) (72) (80) (88) (96)

ENGINE COOLING SYSTEM

Engine coolant level

I

I

I

I

I

I

I

I

I

I

I

I

Engine cooling system and hoses

I

I

Engine coolant

Replace at 100,000 miles (160,000 km) or

72 months; every 50,000 miles (80,000 km) or

36 months thereafter

ELECTRICAL SYSTEM

Function of all lights

I

I

I

I

I

I

I

I

I

I

I

I

CHASSIS AND BODY

Brake lines, hoses and connection

I

I

Disc brakes

I

I

I

I

Drum brakes

I

I

Rear differential fluid (4WD only)

4

Replace every 100,000 miles (160,000 km)

Rotate tires, check wheel lug nut
torque

5

Rotate tires every 5,000 miles (8,000 km)

Tire inflation and wear

I

I

I

I

I

I

I

I

I

I

I

I

Steering operation and linkages

I

I

Power steering fluid level

I

I

I

I

I

I

I

I

I

I

I

I

Manual transmission fluid

Replace every 100,000 miles (160,000 km)

Automatic transmission fluid

Replace every 30,000 miles (48,000 km)

Front and rear suspension ball joints

I

I

Driveshaft dust boots

I

I

Bolts and nuts on chassis and body

I

I

I

I

Exhaust system heat shields

I

I

Locks and hinges

L

L

L

L

L

L

L

L

L

L

L

L

Washer fluid level

I

I

I

I

I

I

I

I

I

I

I

I

Maintenance and Specifications

268

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

1

Change engine oil and replace oil filter every 3,000 miles (5,000 km) or

three months when use of E85 is 50% of the time or greater.

2

If the vehicle is operated under any of the following conditions, change

the spark plugs every 60,000 miles (96,000 km) or shorter:
a) Repeated short-distance driving.
b) Extended periods of idling or low-speed operation.
c) Driving for long periods in cold temperatures or extremely humid
climates.

3

According to state and federal regulations, failure to perform

maintenance on these items will not void your emissions warranties.
However, Mazda recommends that all maintenance services be performed
at the recommended time or miles (kilometers) period to ensure
long-term reliability.

4

If this component has been submerged in water, the oil should be

changed.

5

The wheel lug nuts must be retightened to the proper specifications at

500 miles (800 km) of new vehicle operation, at any wheel change, or at
any other time the wheel lug nuts have been loosened. Refer to Wheel
lug nut torque specifications
in the Tires, Wheels and Loading
chapter for the proper lug nut torque specification.

OWNER MAINTENANCE SCHEDULE

The owner or a qualified service technician should make these vehicle
inspections at the indicated intervals to ensure safe and dependable
operation.

Bring any problem to the attention of an authorized Mazda dealer or
qualified service technician as soon as possible.

When refueling
• Brake and clutch fluid level
• Engine coolant level
• Engine oil level
• Washer fluid level
At least monthly
• Tire inflation pressures
At least twice a year (for example, every Spring and Fall)
• Automatic transmission fluid level
• Power steering fluid level

Maintenance and Specifications

269

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

Retightening lug nuts
• Retighten the lug nuts to the specified torque at 500 miles (800 km)

after any wheel disturbance (tire rotation, changing a flat tire, wheel
removal, etc.).

• Refer to Wheel lug nut torque specifications in the Tires, Wheels

and Loading chapter for the proper lug nut torque specification.

SERVICE RECOMMENDATIONS

To help you service your vehicle, we provide scheduled maintenance
information
which makes tracking routine service easy.

If your vehicle requires professional service, your authorized dealer can
provide necessary parts and service. Check your Warranty Information to
find out which parts and services are covered.

Use only recommended fuels, lubricants, fluids and service parts
conforming to specifications. Genuine Mazda parts are designed and built
to provide the best performance in your vehicle.

PRECAUTIONS WHEN SERVICING YOUR VEHICLE

WARNING: A hot engine is dangerous. If the engine has been
running, parts of the engine compartment can become very hot.

You could be burned. Don’t inspect the coolant system or add coolant
when the engine is hot.

• Do not work on a hot engine.
• Make sure that nothing gets caught in moving parts.
• Do not work on a vehicle with the engine running in an enclosed

space, unless you are sure you have enough ventilation.

• Keep all open flames and other lit material away from the battery and

all fuel related parts.

Working with the engine off

1. For vehicles equipped with an automatic transmission, set the

parking brake and shift to P (Park). For vehicles equipped with a
manual transmission, set the parking brake, press and hold the
clutch pedal, place the gearshift in 1 (First), and release the clutch
pedal.

2. Turn off the engine and remove the key.

3. Block the wheels.

Maintenance and Specifications

270

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

Working with the engine on

1. For vehicles equipped with an automatic transmission, set the

parking brake and shift to P (Park). For vehicles equipped with a
manual transmission, set the parking brake, press and hold the
clutch pedal, place the gearshift in N (Neutral), and release the
clutch pedal.

2. Block the wheels.

WARNING: To reduce the risk of vehicle damage and/or
personal burn injuries, do not start your engine with the air

cleaner removed and do not remove it while the engine is running.

OPENING THE HOOD

1. Inside the vehicle, pull the hood

release handle located under
the bottom of the instrument
panel.

2. At the front of the vehicle, lift

up on the auxiliary latch handle
located in the center between
the hood and the grille.

3. Lift the hood open and secure it with the prop rod.

Maintenance and Specifications

271

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

IDENTIFYING COMPONENTS IN THE ENGINE COMPARTMENT

2.5L I4 engine

1. Engine coolant reservoir

2. Engine oil filler cap

3. Automatic transmission dipstick (if equipped)

4. Brake/Clutch fluid reservoir

5. Air filter assembly

6. Power distribution box

7. Battery

8. Engine coolant bleed valve

9. Engine oil dipstick

10. Windshield washer fluid reservoir

1

10

2

3

4

5

6

9

7

8

Maintenance and Specifications

272

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

3.0L V6 engine

1. Engine coolant reservoir

2. Air filter assembly

3. Brake fluid reservoir

4. Automatic transmission fluid dipstick

5. Power distribution box

6. Battery

7. Coolant bleed valve

8. Engine oil dipstick

9. Engine oil filler cap

10. Windshield washer fluid reservoir

1

10

8

6

2

4

3

5

9

7

Maintenance and Specifications

273

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

WINDSHIELD WASHER FLUID

Add fluid to fill the reservoir if the
level is low. In very cold weather, do
not fill the reservoir completely.

Only use a washer fluid that meets Mazda specifications. Do not use any
special washer fluid such as windshield water repellent type fluid or bug
wash. They may cause squeaking, chatter noise, streaking and smearing.
Refer to the Maintenance product specifications and capacities
section in this chapter.

State or local regulations on volatile organic compounds may restrict the
use of methanol, a common windshield washer antifreeze additive.
Washer fluids containing non-methanol antifreeze agents should be used
only if they provide cold weather protection without damaging the
vehicle’s paint finish, wiper blades or washer system.

WARNING: If you operate your vehicle in temperatures below
40°F (5°C), use washer fluid with antifreeze protection. Failure

to use washer fluid with antifreeze protection in cold weather could
result in impaired windshield vision and increase the risk of injury or
accident.

Note: Do not put washer fluid in the engine coolant reservoir. Washer
fluid placed in the cooling system may harm engine and cooling system
components.

Checking and adding washer fluid for the liftgate

Washer fluid for the liftgate is supplied by the same reservoir as the
windshield.

Maintenance and Specifications

274

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

CHANGING THE WIPER BLADES

1. Pull the wiper blade and arm

away from the glass.

2. Squeeze the locking tabs to

release the blade from the arm
and pull the blade away from
the arm to remove it.

3. Attach the new blade to the arm and snap it into place.

Replace wiper blades at least once per year for optimum performance.

Poor wiper quality can be improved by cleaning the wiper blades and the
windshield. Refer to Windows and wiper blades in the Cleaning
chapter.

To prolong the life of the wiper blades, it is highly recommended to
scrape off the ice on the windshield before turning on the wipers. The
layer of ice has many sharp edges and can damage the micro edge of the
wiper rubber element.

Changing rear window wiper blade

The rear wiper arm is designed without a service position. This reduces
the risk of damage to the blade in an automatic car wash.

Maintenance and Specifications

275

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

To replace the wiper blade:

1. Grab the wiper arm with one

hand close to the arm/blade
joint and pull it as far away
from the glass as possible. Do
not use excessive force because
it can break the wiper arm at
the heel. Hold it there until the
next step.

2. Grab the primary structure of

the blade with the other hand
close to the arm/blade joint.

3. Grip tightly and press on the arm/blade joint from beneath and

separate the blade from the arm.

4. Attach the new wiper to the

wiper arm and press it into
place until a click is heard.

If you find this procedure too
difficult, please see your dealer.

ENGINE OIL

Checking the engine oil

Refer to scheduled maintenance information for the appropriate
intervals for checking the engine oil.

1. Make sure the vehicle is on level ground.

2. Turn the engine off and wait 15 minutes for the oil to drain into the

oil pan.

3. Set the parking brake and ensure the gearshift is securely latched in

P (Park) (automatic transmissions) or 1 (First) (manual
transmissions).

4. Open the hood. Protect yourself from engine heat.

5. Locate and carefully remove the engine oil level dipstick.

Maintenance and Specifications

276

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

• 2.5L I4 engine

• 3.0L V6 engine

6. Wipe the dipstick clean. Insert the dipstick fully, then remove it

again.

• If the oil level is within the lower and upper holes or lower and upper

lines, the oil level is acceptable. DO NOT ADD OIL.

• If the oil level is below the lower hole or the lower line, engine oil

must be added to raise the level within the normal operating range.

• 2.5L I4 engine

Maintenance and Specifications

277

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

• 3.0L V6 engine

• If required, add engine oil to the engine. Refer to Adding engine oil

in this chapter.

• Do not overfill the engine with oil. Oil levels above the upper

hole or upper line may cause engine damage. If the engine is
overfilled, some oil must be removed from the engine by an authorized
dealer.

7. Put the dipstick back in and ensure it is fully seated.

Adding engine oil

1. Check the engine oil. For instructions, refer to Checking the engine

oil in this chapter.

2. If the engine oil level is not within the normal range, add only

certified engine oil of the recommended viscosity. Remove the engine
oil filler cap and use a funnel to pour the engine oil into the opening.

3. Recheck the engine oil level. Make sure the oil level is not above the

MAX, FULL or upper hole/mark (depending on application) on the
engine oil level dipstick.

4. Install the dipstick and ensure it is fully seated.

5. Fully install the engine oil filler cap by turning the filler cap

clockwise 1/4 of a turn until it is seated.

To avoid possible oil loss, DO NOT operate the vehicle with the
engine oil level dipstick and/or the engine oil filler cap removed.

Maintenance and Specifications

278

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)

Engine oil and filter recommendations

SAE 5W-20 engine oil is recommended

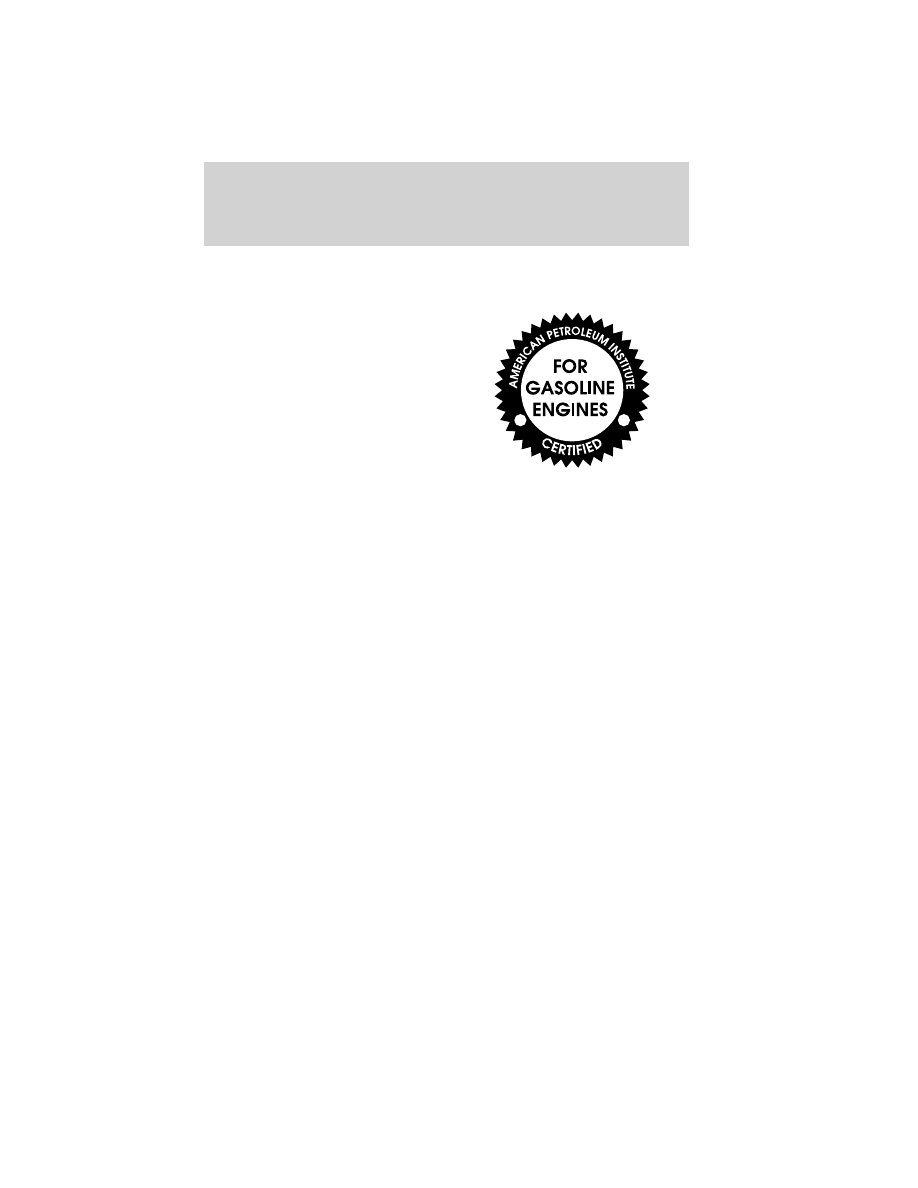

Look for this certification
trademark.

Use SAE 5W-20 motor oil certified for gasoline engines by the American
Petroleum Institute (API). An oil with this trademark symbol conforms
to the current engine and emission system protection standards and fuel
economy requirements of the International Lubricant Standardization and
Approval Committee (ILSAC), comprised of U.S. and Japanese
automobile manufacturers.

Motor oil displaying the API certification trademark will meet all
requirements for your vehicle’s engine.

Do not use supplemental engine oil additives, oil treatments or engine
treatments. They are unnecessary and could, under certain conditions,
lead to engine damage which is not covered by your warranty.

Change your engine oil and filter according to the appropriate schedule
listed in scheduled maintenance.

Mazda production and replacement oil filters are designed for added
engine protection and long life. If a replacement oil filter is used that
does not meet Mazda material and design specifications, start-up engine
noises or knock may be experienced.

It is recommended you use the appropriate Mazda oil filter or another
with equivalent performance for your engine application.

Maintenance and Specifications

279

2011 Tribute (j14)
Owners Guide, 1st Printing
USA
(fus)















Content   ..  15  16  17  18   ..
