Mazda B4000 Truck (2007 year). Instruction - part 4





tabs in the lamp assembly. When the grooves are aligned, push the
bulb into the lamp assembly until the plastic base contacts the rear
of the lamp assembly.

2. Install the bulb retaining ring over the plastic base until it contacts

the rear of the socket by rotating clockwise until you feel a “stop.”

3. Install the electrical connector into the plastic base until it snaps,

locking it into position.

4. Turn the headlamps on and make sure they work properly. If the

headlamp was correctly aligned before you changed the bulb, you
should not need to align it again.

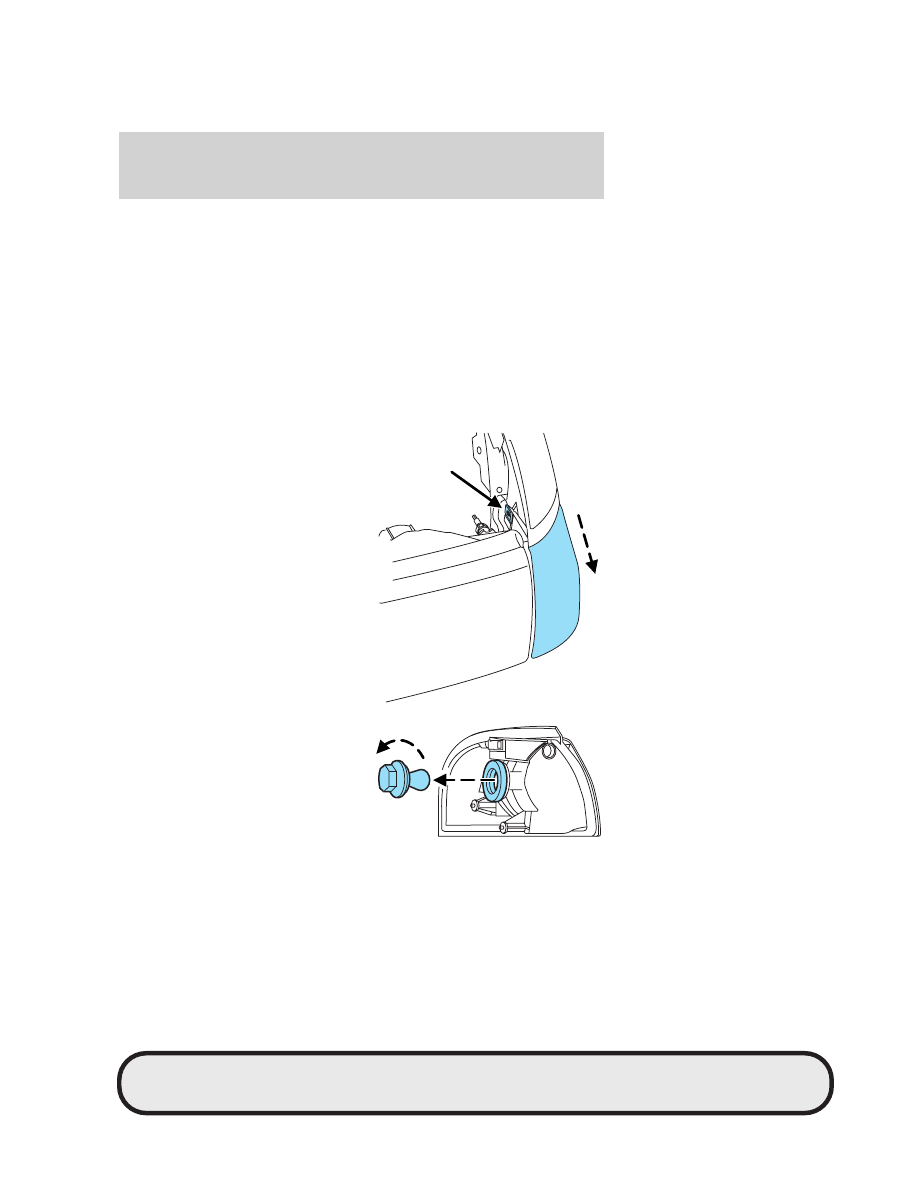

Replacing front park/turn side marker bulbs

1. Make sure headlamp switch is in

OFF position, then open the
hood.

2. Remove the screw from lamp

assembly.

3. Disengage lamp assembly by

pulling it straight forward. It has
a snap fit.

4. Rotate bulb socket

counterclockwise and remove
from lamp assembly.

art=mbscf405_a

art=mbscf408_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 53 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

53

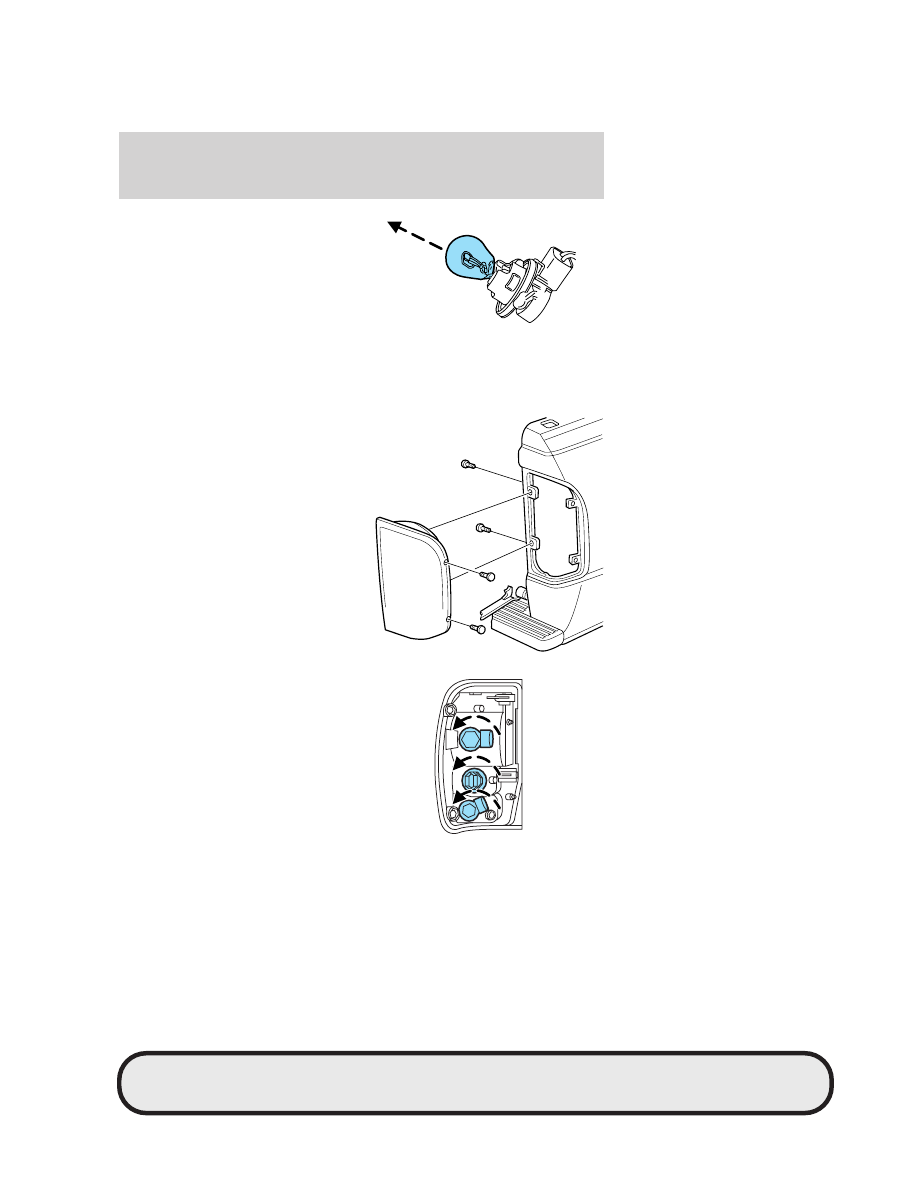

5. Carefully pull bulb straight out

of socket and push in the new
bulb.

6. Install the bulb socket in lamp

assembly by turning clockwise.

7. Align the lamp on the vehicle

and push to snap in place.

8. Install the screw on lamp assembly.

Replacing stop lamp/tail lamp/sidemarker lamp/turn lamp/backup
lamp bulbs

These bulbs are located in the same
portion of the tail lamp assembly,
one just below the other. Follow the
same steps to replace either bulb:

1. Open the tailgate to expose the

lamp assemblies.

2. Remove the four screws and the

lamp assembly from vehicle.

3. Rotate the bulb socket

counterclockwise and remove
from lamp assembly.

4. Carefully pull the bulb straight

out of the socket and push in
the new bulb.

5. Install the bulb socket in lamp

assembly by turning clockwise.

6. Install the lamp assembly and

secure with four screws.

art=dnomc306_a

art=mbscf401_a

art=mbscf409_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 54 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

54

Replacing fog lamp bulbs

WARNING: Handling Halogen Bulbs: When a halogen bulb
breaks, it is dangerous. These bulbs contain pressurized gas. If
one is broken, it will explode and serious injuries could be
caused by the flying glass. If the glass portion of the bulb is
touched with bare hands, body oil could cause the bulb to
overheat and explode when lit. Never touch the glass portion of
the bulb with your bare hands and always wear eye protection
when handling or working around halogen bulbs.

WARNING: Children and Halogen Bulbs: Playing with a halogen
bulb is dangerous. Serious injuries could be caused by dropping
a halogen bulb or breaking in some other way. Always keep
halogen bulbs out of the reach of children.

NOTE: If the bulb is accidentally touched, it should be cleaned with
rubbing alcohol before being used.

1. Remove the bulb socket from

the fog lamp by turning
counterclockwise.

2. Disconnect the electrical

connector from the fog lamp
bulb.

3. Connect the electrical connector to the new fog lamp bulb.

4. Install the bulb socket in the fog lamp turning clockwise.

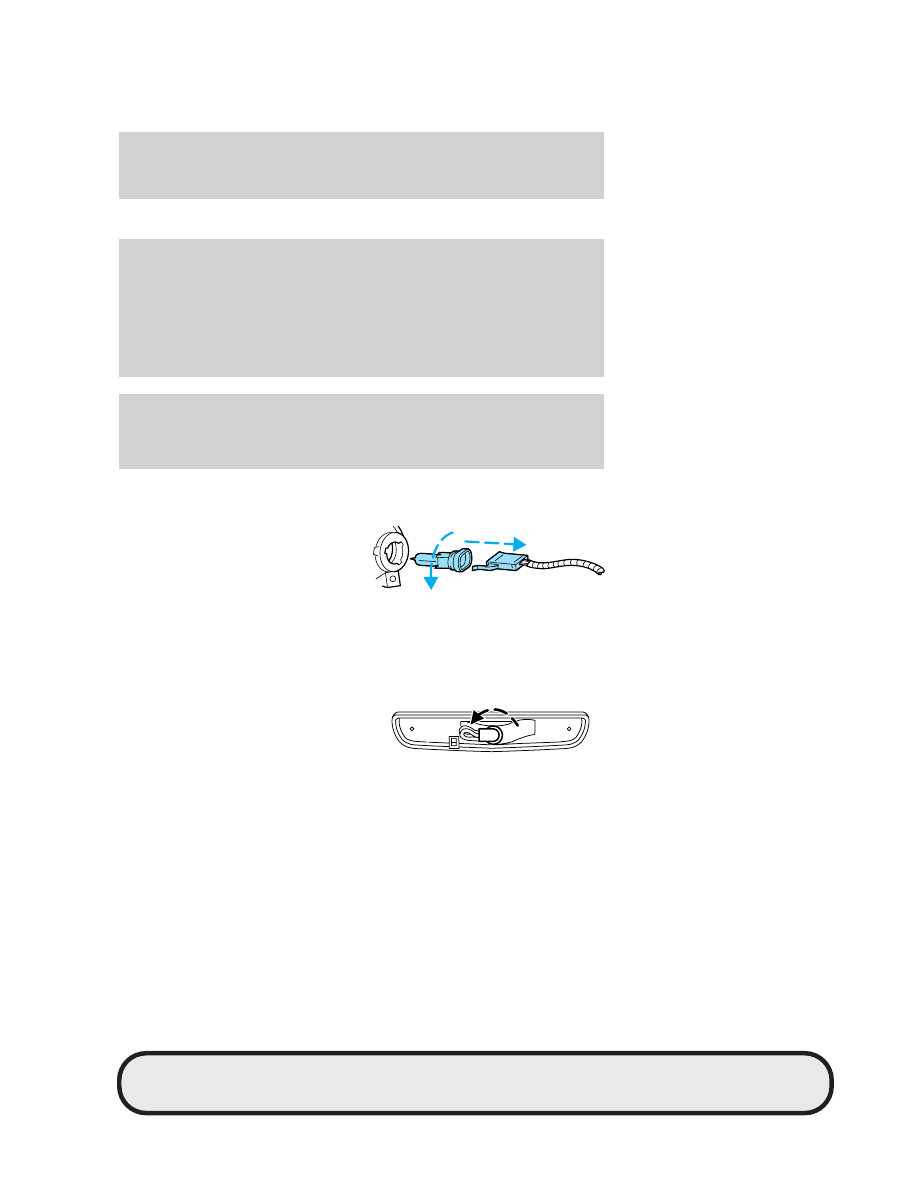

Replacing high-mount brake lamp

To remove the brake lamp assembly:

1. Remove the two screws and

lamp assembly from vehicle.

2. Remove the bulb socket from

lamp assembly by rotating it counterclockwise.

3. Carefully pull bulb straight out of socket and push in the new bulb.

To install the brake lamp assembly:

1. Install the bulb socket into the lamp assembly by rotating clockwise.

2. Install the lamp assembly on the vehicle and secure with two screws.

art=ranmc306_a

art=ranmc312_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 55 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

55

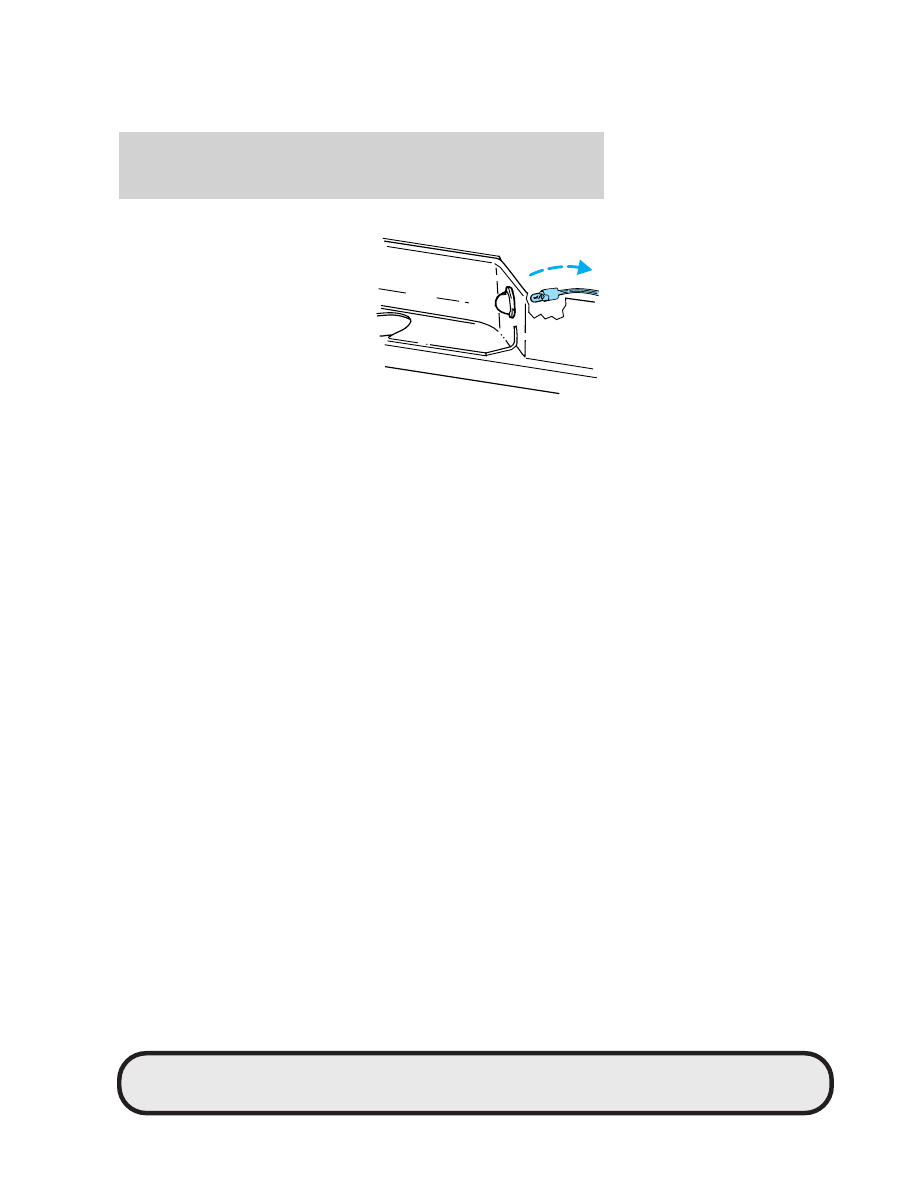

Replacing license plate lamp bulbs

The license plate bulbs are located
behind the rear bumper. To change
the license plate lamp bulbs:

1. Reach behind the rear bumper

to locate the bulb socket.

2. Twist the socket

counterclockwise and remove.

3. Pull out the old bulb from

socket and push in the new
bulb.

4. Install the bulb socket in lamp assembly by turning it clockwise.

art=exdmc038_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 56 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

56

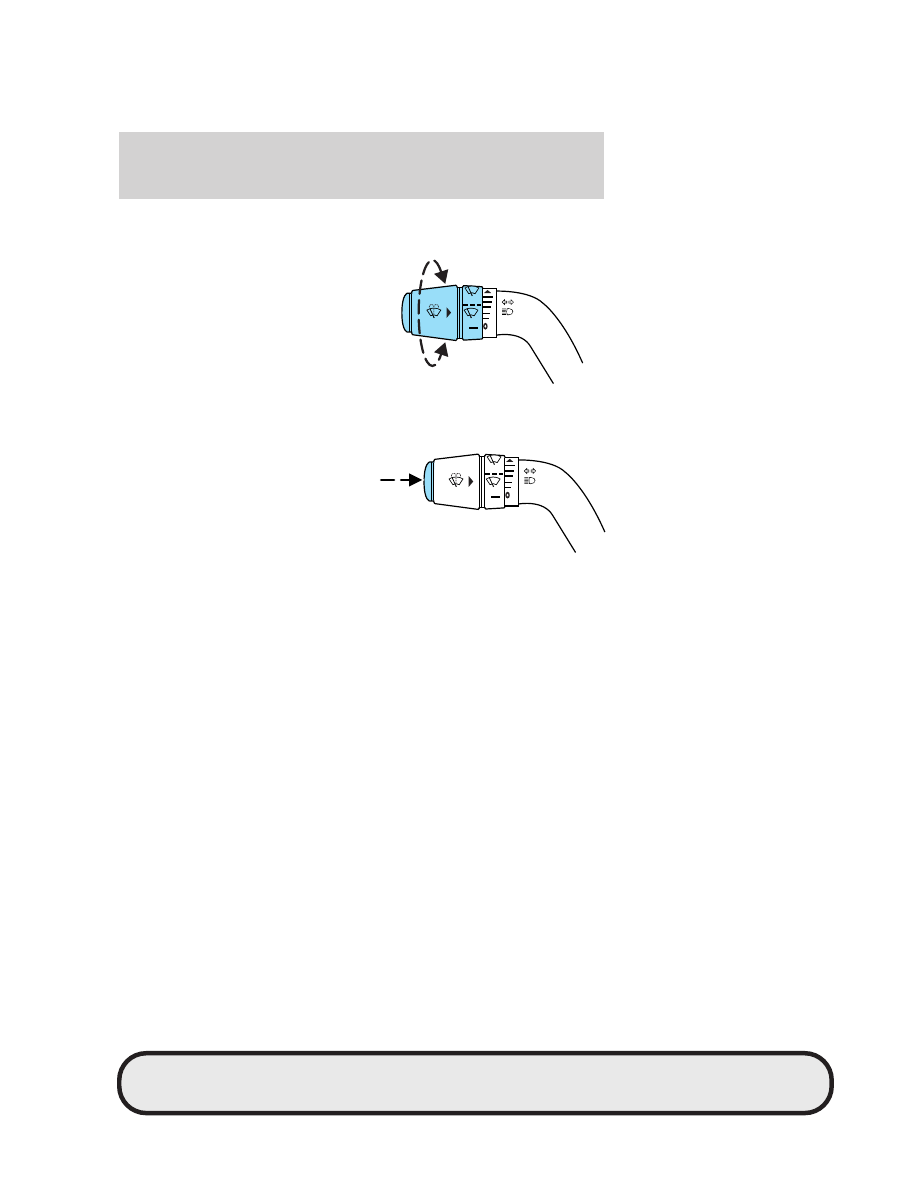

MULTI-FUNCTION LEVER

Windshield wiper: Rotate the end
of the control away from you to
increase the speed of the wipers
(from desired interval to low or high
speed position); rotate towards you
to decrease the speed of the wipers.

Windshield washer: Push the end
of the stalk:
• briefly: causes a single swipe of

the wipers without washer fluid.

• a quick push and hold: the wipers

will swipe three times with
washer fluid.

• a long push and hold: the wipers

and washer fluid will be activated
for up to ten seconds.

Note: Do not operate the washer when the washer reservoir is empty.
This may cause the washer pump to overheat. Check the washer fluid
level frequently. Do not operate the wipers when the windshield is dry.
This may scratch the glass, damage the wiper blades and cause the wiper
motor to burn out. Before operating the wiper on a dry windshield,
always use the windshield washer. In freezing weather, be sure the wiper
blades are not frozen to the windshield before operating the wipers.

CIMS #992737

com_multi-lever.ran

itdseq=55

art=rancf325_a

art=rancf326_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 57 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

57

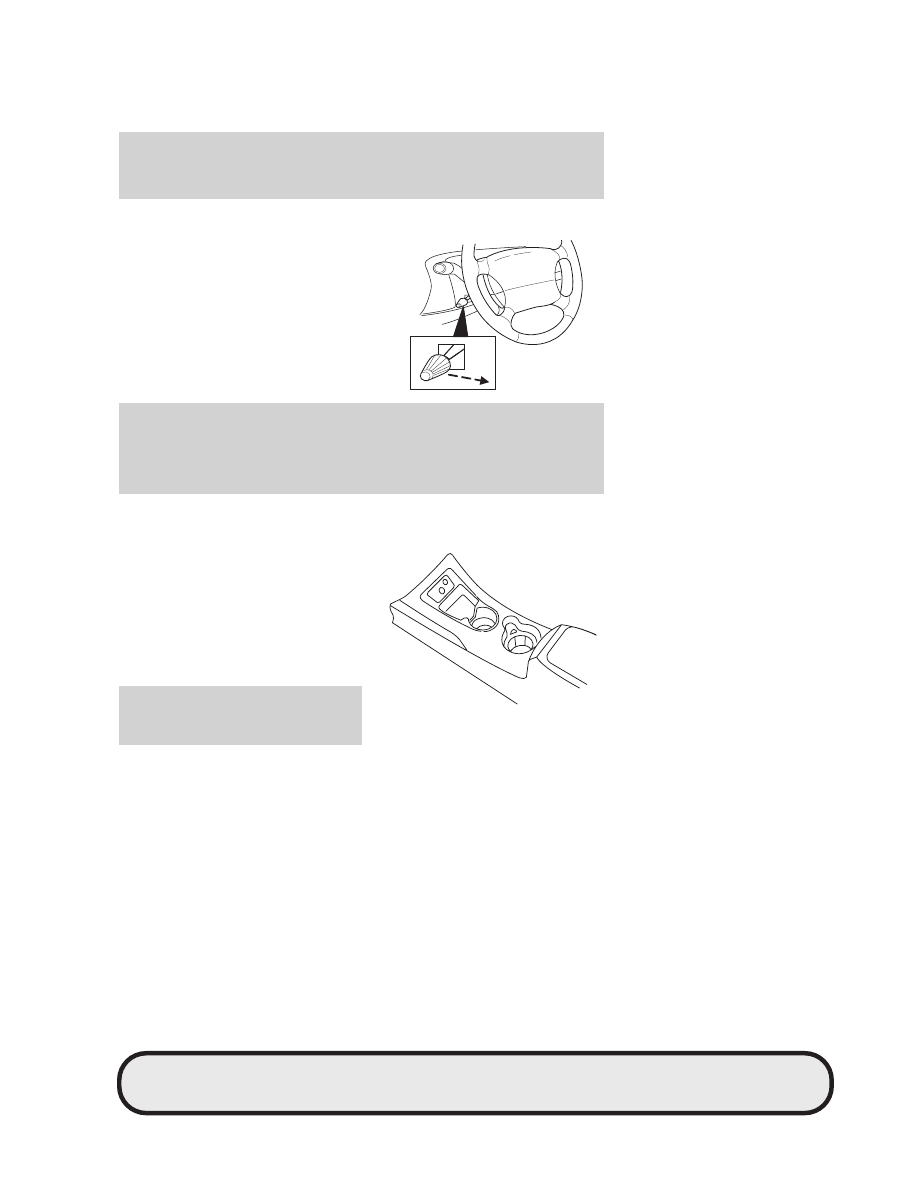

TILT STEERING WHEEL (IF EQUIPPED)

To adjust the steering wheel:

1. Pull and hold the steering wheel

release control toward you.

2. Move the steering wheel up or

down until you find the desired
location.

3. Release the steering wheel

release control. This will lock
the steering wheel in position.

WARNING: Adjusting the steering wheel while the vehicle is
moving is dangerous. Moving it can very easily cause the driver
to abruptly turn to the left or right. This can lead to loss of
control or an accident. Never adjust the steering wheel while
the vehicle is moving.

CENTER CONSOLE (IF EQUIPPED)

Your vehicle may be equipped with a
variety of console features. These
include:
• Utility compartment with

cassette/compact disc storage

• Cupholders
• Flip up armrest

WARNING: Use only soft cups
in the cupholder. Hard objects
can injure you in a collision.

AUXILIARY POWER POINT (12VDC)

Power outlets are designed for accessory plugs only. Do not insert
any other object in the power outlet as this will damage the
outlet and blow the fuse. Do not hang any type of accessory or
accessory bracket from the plug. Improper use of the power
outlet can cause damage not covered by your warranty.

CIMS #1445671

com_tilt-steering-mbs

itdseq=56

CIMS #101591 com_center.ie

itdseq=57

CIMS #101830 com_center.09

itdseq=58

CIMS #75589

com_powerpoint

itdseq=59

CIMS #81461

com_powerpoint.04

itdseq=60

art=207cf323_a

art=rancf520_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 58 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

58

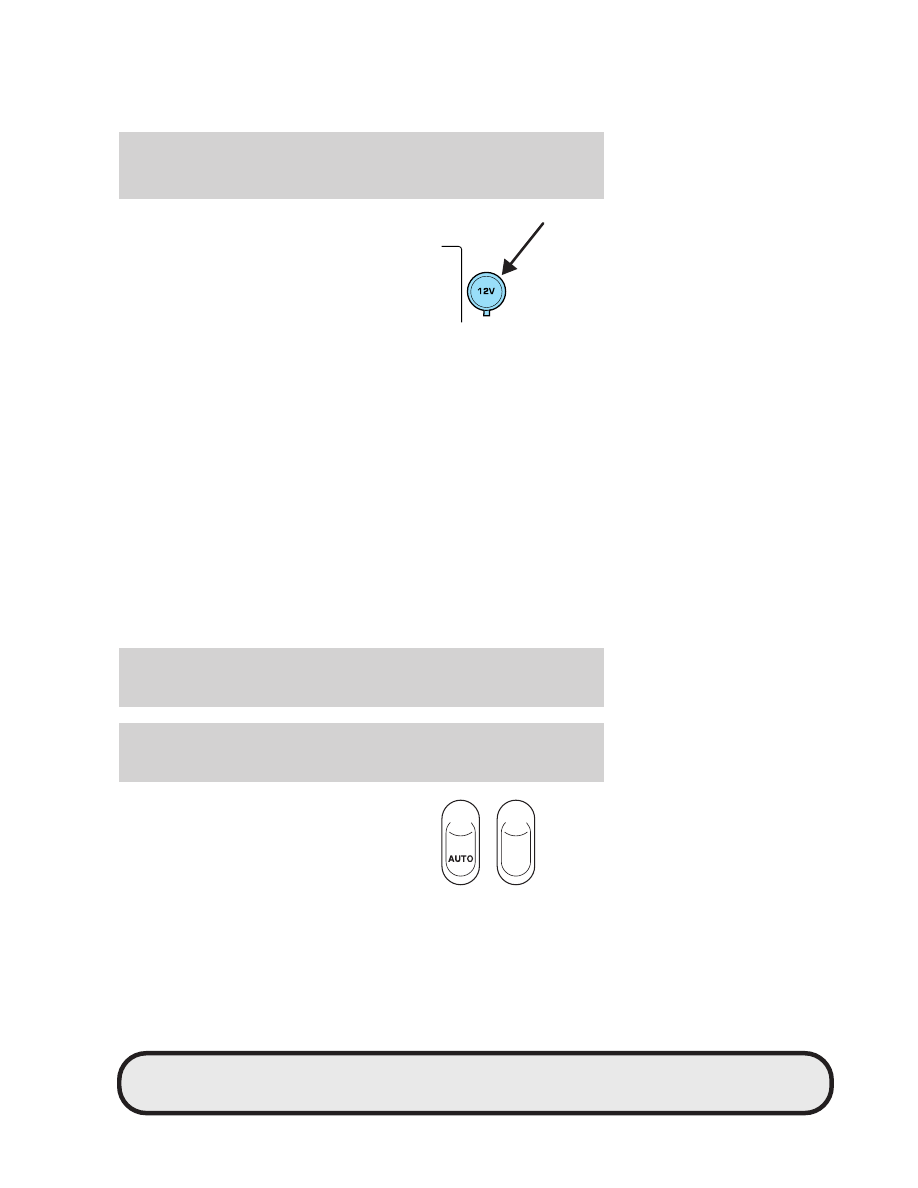

The auxiliary power points are
located on the instrument panel.

Do not use the power point for
operating the cigarette lighter
element (if equipped).

To prevent the fuse from being
blown, do not use the power
point(s) over the vehicle capacity of
12 VDC/180W. Refer to Passenger Compartment Fuse Panel in the
Roadside Emergencies chapter for fuse ratings in your vehicle.

To prevent the battery from being discharged, do not use the power
point longer than necessary when the engine is not running.

Always keep the power point caps closed when not being used.

Cigar/Cigarette lighter (if equipped)

Do not plug optional electrical accessories into the cigarette lighter
socket.

Do not hold the lighter in with your hand while it is heating, this will
damage the lighter element and socket. The lighter will be released from
its heating position when it is ready to be used.

Improper use of the lighter can cause damage not covered by your
warranty.

POWER WINDOWS (IF EQUIPPED)

WARNING: Do not leave children unattended in the vehicle and
do not let children play with the power windows. They may
seriously injure themselves.

WARNING: When closing the power windows, you should verify
they are free of obstructions and ensure that children and/or
pets are not in the proximity of the window openings.

Press and hold the bottom part of
the rocker switch to open the
window. Press and hold the top part
of the rocker switch to close the
window.

CIMS #993361

com_pwr-window.f12

itdseq=61

art=rancf517_e

art=rancf518_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 59 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

59

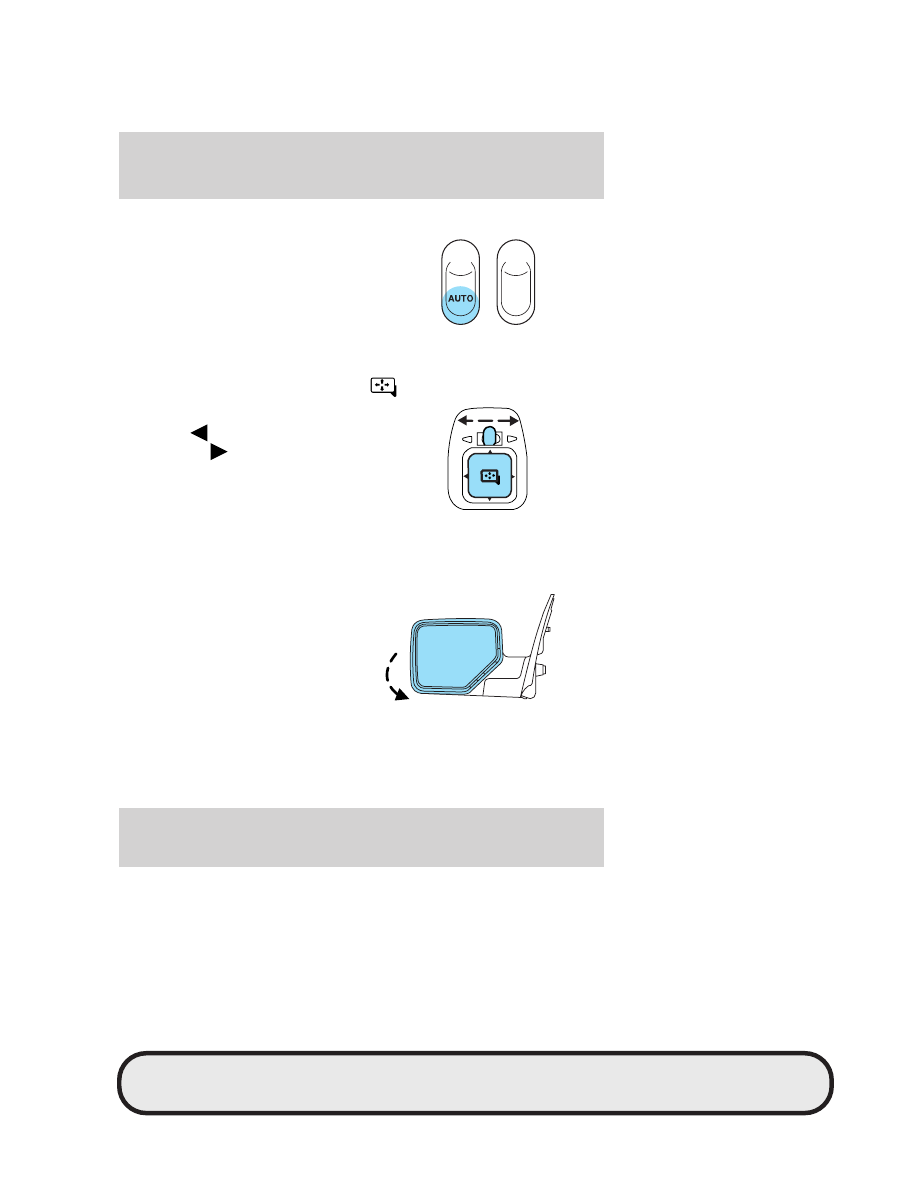

One touch down

Allows the driver’s window to open
fully without holding the control
down. Press completely down on
AUTO and release quickly. Press
again to stop.

EXTERIOR MIRRORS

Power mirror control (if equipped)

To adjust your mirrors:

1. Select

to adjust the left

mirror or

to adjust the right

mirror.

2. Move the control in the

direction you wish to tilt the
mirror.

3. Return to the center position to lock mirrors in place.

Fold-away mirrors

Pull the side mirrors in carefully
when driving through a narrow
space, like an automatic car wash.

SPEED CONTROL (IF EQUIPPED)

With speed control set, you can maintain a speed of 30 mph (48 km/h)
or more without keeping your foot on the accelerator pedal. Speed
control does not work at speeds below 30 mph (48 km/h).

WARNING: Do not use the speed control in heavy traffic or on
roads that are winding, slippery, or unpaved. You may lose
control of the vehicle.

CIMS #959854

com_auto-dwn-window

itdseq=62

CIMS #764576

com_mirror-title

itdseq=63

CIMS #689332

com_pwrmirr-title.maz.ie

itdseq=64

CIMS #76084

com_power-mirrors.arrows

itdseq=65

CIMS #959877

com_foldaway.fly

itdseq=66

CIMS #1122037

com_speed-cntrl.mbs

itdseq=67

art=rancf519_b

art=207cf015_a

art=unocf342_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 60 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

60

WARNING: Do not shift the gearshift lever into N (Neutral)
with the speed control on. You may lose control of the vehicle
or cause engine system damage.

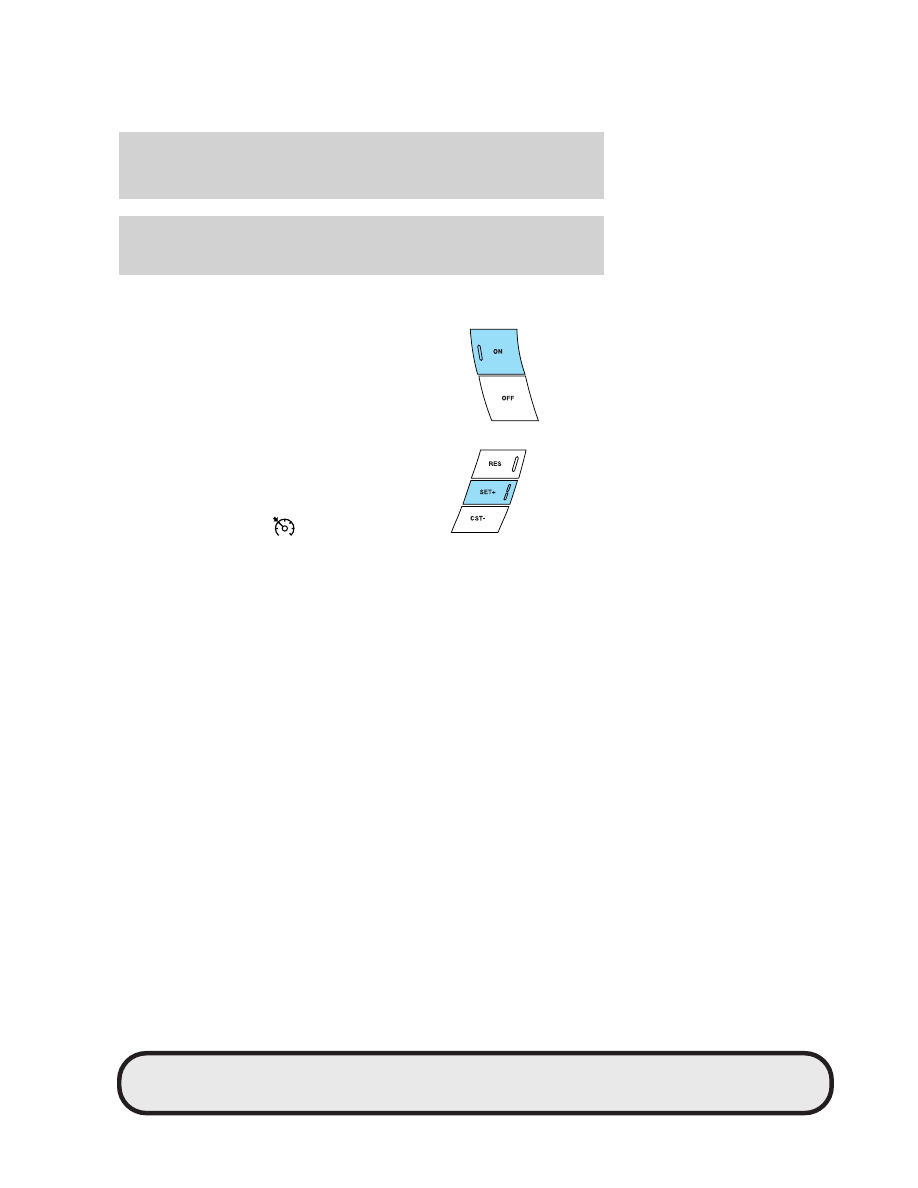

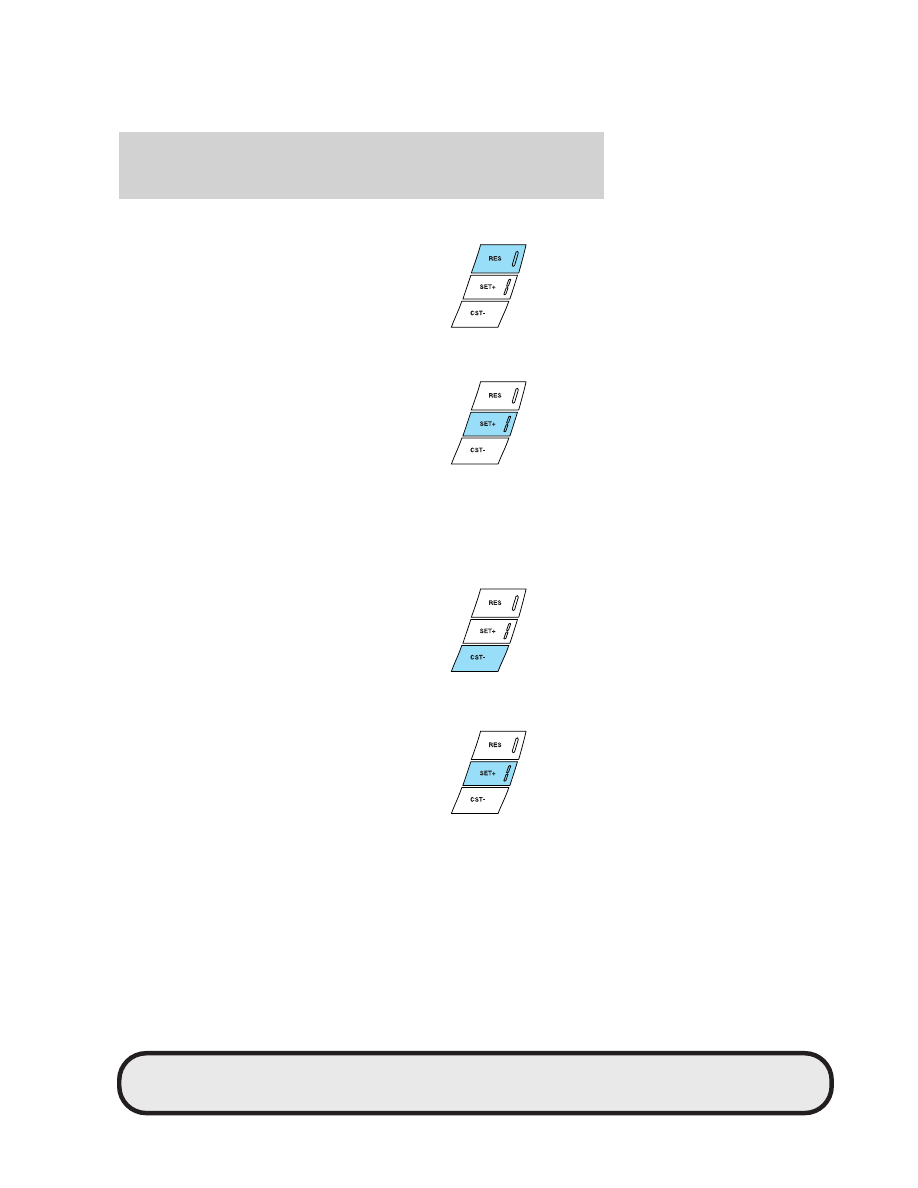

Setting speed control

The controls for using your speed
control are located on the steering
wheel for your convenience.

1. Press the ON control and

release it.

2. Accelerate to the desired speed.

3. Press the SET + control and

release it.

4. Take your foot off the

accelerator pedal.

5. The indicator light

on the

instrument cluster will turn on.

Note:
• Vehicle speed may vary momentarily when driving up and down a

steep hill.

• If the vehicle speed increases above the set speed on a downhill, you

may want to apply the brakes to reduce the speed.

• If the vehicle speed decreases more than 10 mph (16 km/h) below

your set speed on an uphill, your speed control will disengage.

• If the vehicle speed decreases to 30 mph (48 km/h) or less, your

speed control will disengage

Disengaging speed control

To disengage the speed control:
• Depress the brake pedal or
• Depress the clutch pedal (if equipped).
Disengaging the speed control will not erase previous set speed.

Note: When you use the clutch pedal to disengage the speed control,
the engine speed may briefly increase, this is normal.

CIMS #1264224

com_use-spd-cntrl.mbs04

itdseq=68

art=rancf328_a

art=rancf331_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 61 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

61

Resuming a set speed

Press the RES (resume) control and
release it. This will automatically
return the vehicle to the previously
set speed. The RES control will not
work if the vehicle speed is not
faster than 30 mph (48 km/h).

Increasing speed while using speed control

There are three ways to set a higher
speed:
• Press and hold the SET + control

until you get to the desired
speed, then release the control.

• Press and release the SET +

control to operate the Tap-Up function. Each tap will increase the set
speed by 1 mph (1.6 km/h).

• Use the accelerator pedal to get to the desired speed. When the

vehicle reaches that speed press and release the SET + control.

Reducing speed while using speed control

There are three ways to reduce a
set speed:
• Press and hold the CST - control

until you get to the desired
speed, then release the control.

• Press and release the CST -

control to operate the Tap-Down
function. Each tap will decrease the set speed by 1 mph (1.6 km/h).

• Depress the brake pedal or the

clutch pedal (if equipped) until
the desired vehicle speed is
reached, press the SET + control.

Turning off speed control

There are three ways to turn off the speed control:

art=rancf330_a

art=rancf331_a

art=rancf332_a

art=rancf331_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 62 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

62

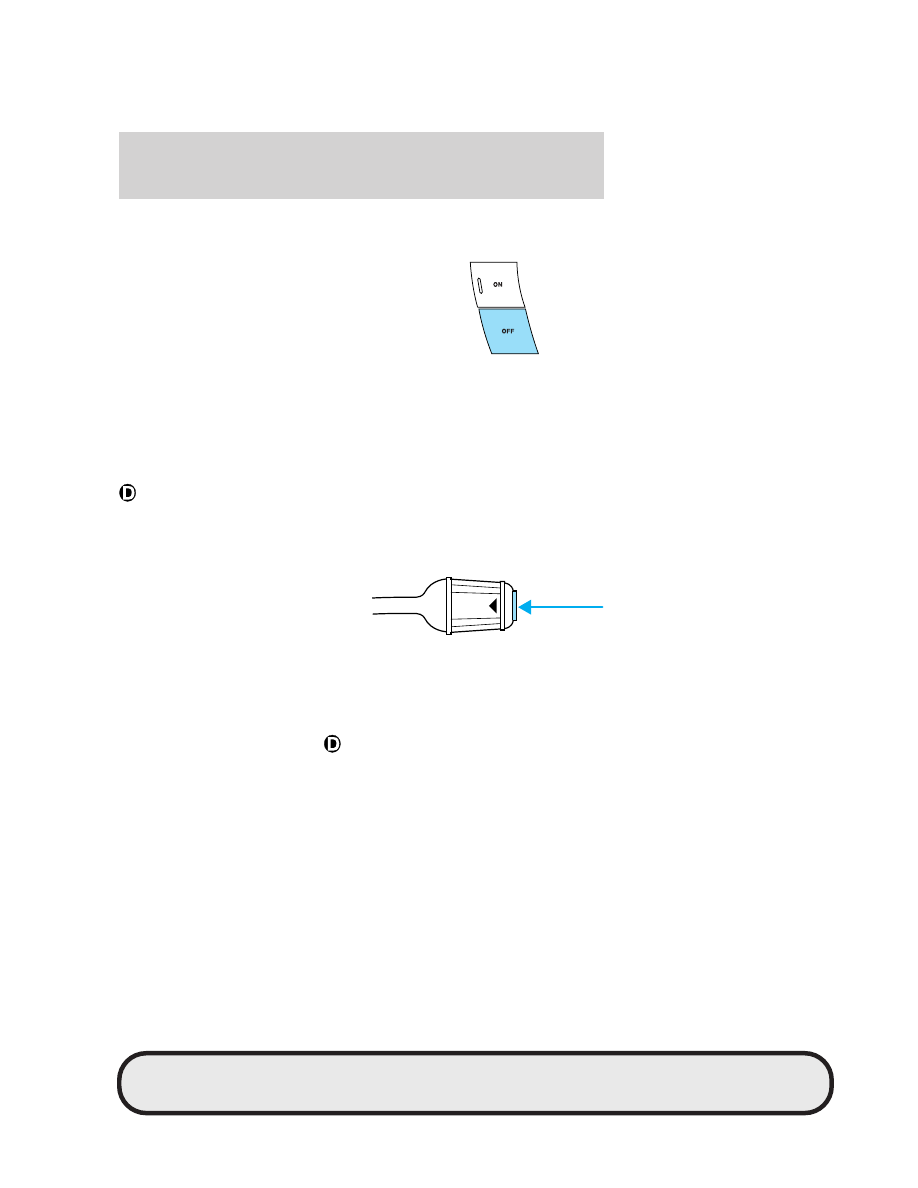

• Depress the brake pedal or the clutch pedal (if equipped). This will

not erase your vehicle’s previously set speed.

• Press the speed control OFF

control.

• Turn OFF the ignition.
Note: When you turn off the speed
control or the ignition, your speed
control set speed memory is erased.

Note: Fully depressing the clutch
pedal may cause a flare in engine RPM as the throttle is returned to idle.
This is normal.

OVERDRIVE CONTROL (IF EQUIPPED)

Activating overdrive

(Overdrive) is the normal drive position for the best fuel economy.

The overdrive function allows automatic upshifts and downshifts through
all available gears.

Deactivating overdrive

Press the Transmission Control
Switch (TCS) located on the end of
the gearshift lever. The O/D Off
indicator light will illuminate on the
instrument cluster. The transmission
will operate in all gears except overdrive.

To return to normal overdrive mode, press the Transmission Control
Switch again. The O/D Off indicator light will no longer be illuminated.

When you shut off and re-start your vehicle, the transmission will
automatically return to normal

(Overdrive) mode.

For additional information about the gearshift lever and the transmission
control switch operation refer to the Automatic Transmission
Operation
section of the Driving chapter.

BED EXTENDER (IF EQUIPPED)

Your vehicle may be equipped with a bed extender designed to extend
the pickup box for larger loads.

O/D

ON/OFF

CIMS #197226

com_overdrive.title-ie

itdseq=69

CIMS #111943

com_overdrive-activate

itdseq=70

CIMS #713261

com_overdrive-deativate.mbs

itdseq=71

CIMS #506831

com_bed-extender.225

itdseq=72

art=rancf329_a

art=rangf110_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 63 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

63

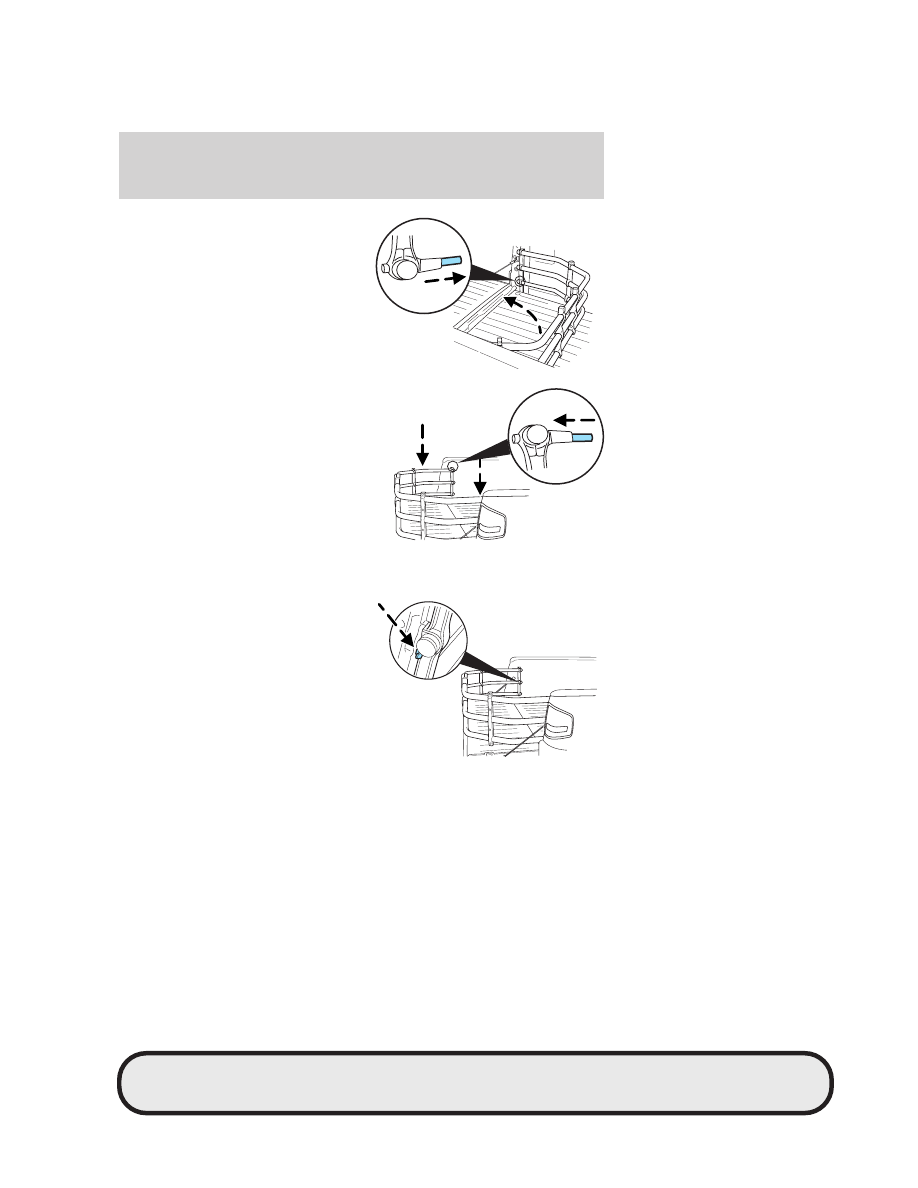

To extend the bed extender:

1. Lower tailgate.

2. Pull the lever on each side of

the bed extender to release it
from the pickup box.

3. Lift the bed extender over on to

the tailgate.

4. Evenly push down on the bed

extender and push the lever in
on each side locking it in place.

To stow the bed extender, follow
steps one through four in reverse
order.

The bed extender may be used to
secure a load of up to 100 lb. (46
kg) on the tailgate.

The bed extender should always
be kept in the stowed position with the tailgate closed when not
in use.

Activating bed extender Theft
Deterrent Device:

The following procedure can be
done with the bed extender in the
stowed or extended position.

1. Locate the Phillips head screw

in the middle of the vertical
brace on the locking clip.

2. Turn the screw

counterclockwise until you hear
an audible click.

3. To deactivate, turn the screw clockwise until the locking clip moves

freely.

art=207cf332_b

art=221cf339_c

art=207cf335_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 64 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

64

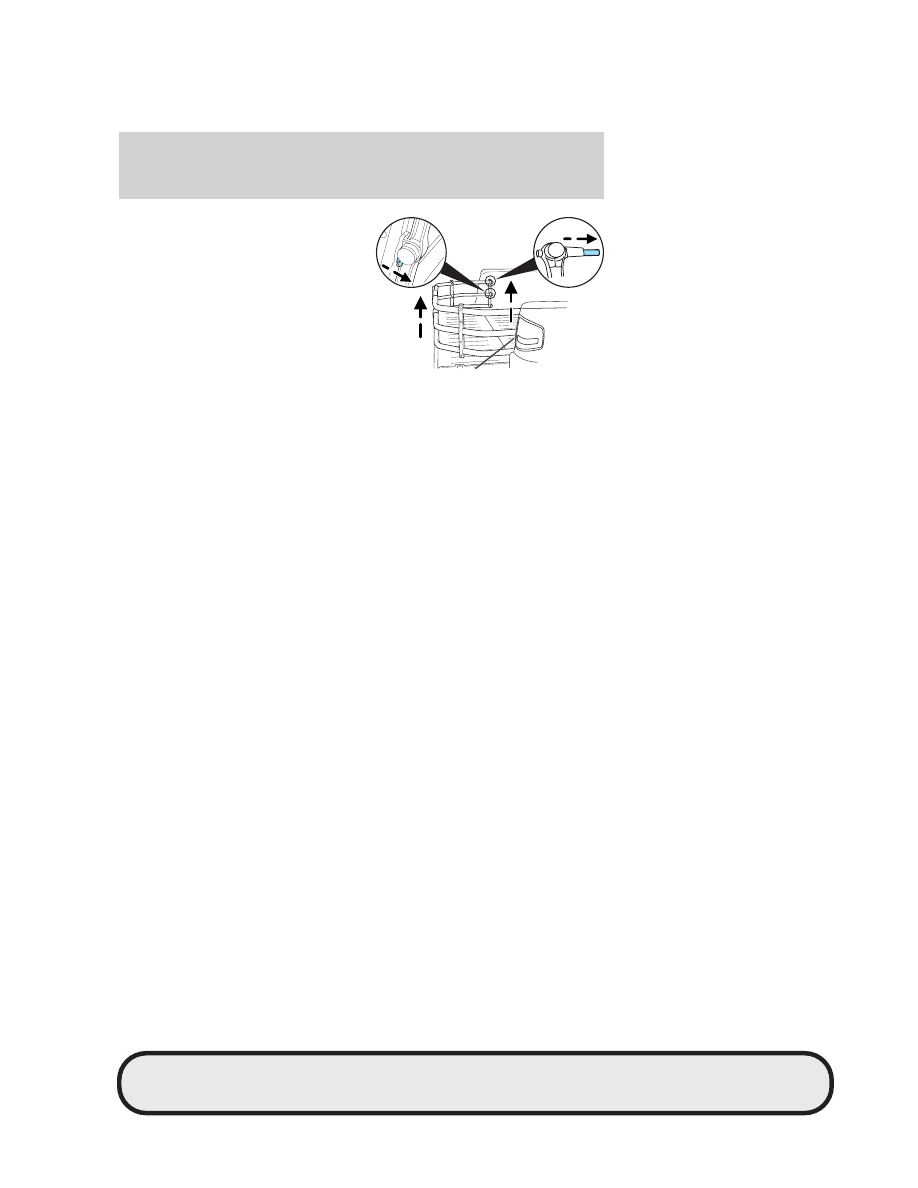

To remove the bed extender:

1. Extend the bed extender.

2. Pull the lever on each side of

the bed extender to unlock it.

Make sure the locking clip screws
are loose before removing the bed
extender.

3. Press the locking clips below

the middle bar and lift the bed
extender out of the channels on
the “D” pillar.

To install the bed extender, follow the removal procedure in reverse
order.

art=207cf333_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 65 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Driver Controls

65

KEYS

The key operates all locks on your vehicle. You should always carry a
second key with you in a safe place in case you require it in an
emergency.

If your vehicle is equipped with the SecuriLock

y Passive Anti-theft

system, your keys are coded to your vehicle; using a non-coded key will
not permit your vehicle to start. If you lose your dealer supplied keys,
replacement keys are available through your authorized dealer.

POWER DOOR LOCKS (IF EQUIPPED)

Press the top of the control to
unlock all doors and the bottom to
lock all doors.

REMOTE ENTRY SYSTEM (IF EQUIPPED)

This device complies with part 15 of the FCC rules and with RS-210 of
Industry Canada. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) This device
must accept any interference received, including interference that may
cause undesired operation.

Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.

The typical operating range for your remote entry transmitter is
approximately 33 feet (10 meters). A decrease in operating range could
be caused by:
• weather conditions,
• nearby radio towers,
• structures around the vehicle, or
• other vehicles parked next to your vehicle.
Your vehicle is equipped with a remote entry system which allows you to:

UNLOCK

LOCK

CIMS #1556896

com_keys.ran

itdseq=73

CIMS #83545

com_powerdoor-title.ie

itdseq=74

CIMS #101856

com_power-doors.03

itdseq=75

CIMS #1392205

com_remote-title-ie.fly

itdseq=76

CIMS #1031085

com_rem-entry.fly-panic

itdseq=77

art=rancf508_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 66 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Locks and Security

66

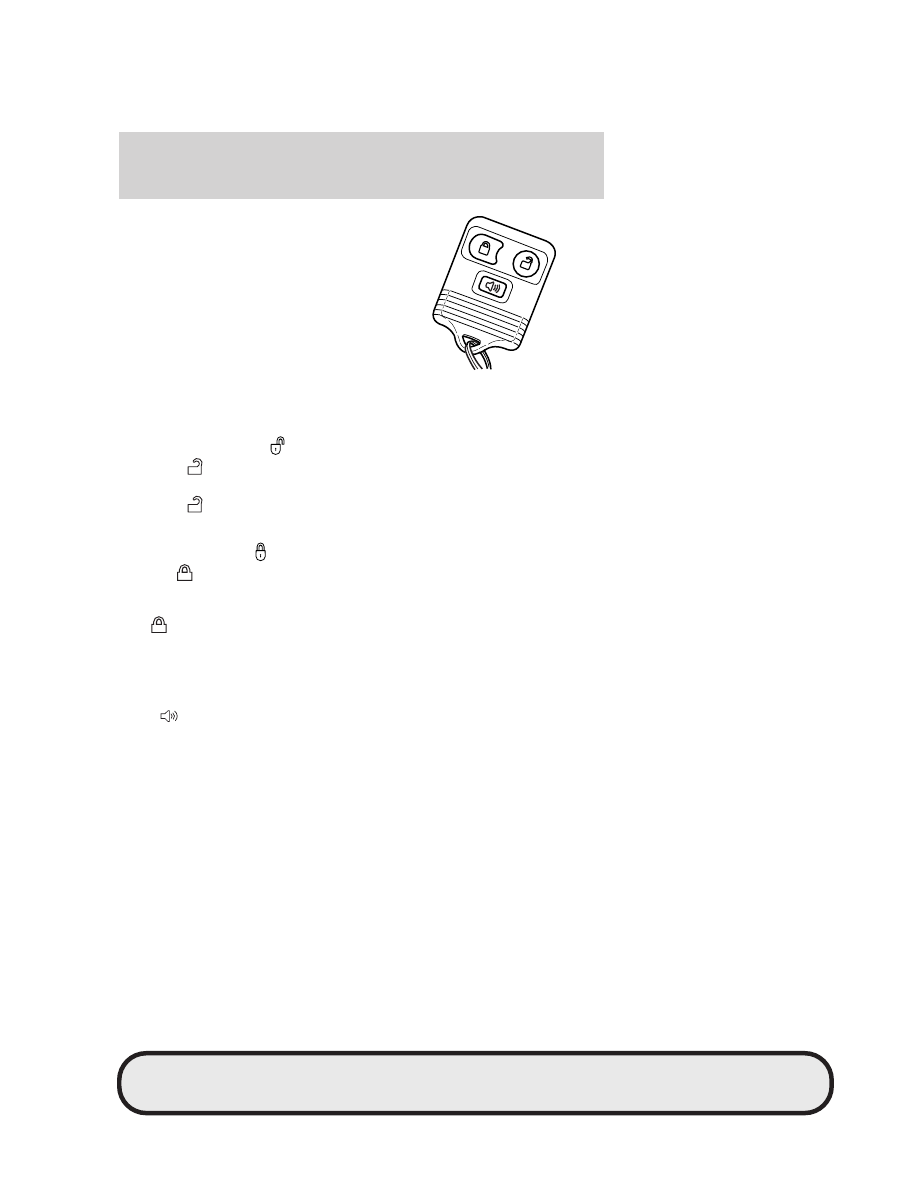

• unlock the vehicle doors without

a key.

• lock all the vehicle doors without

a key.

• activate the personal alarm.

If there are problems with the remote entry system, make sure to take
ALL remote entry transmitters with you to your authorized dealer in
order to aid in troubleshooting the problem.

Unlocking the doors

1. Press

and release to unlock the driver’s door. Note: The interior

lamps will illuminate.

2. Press

and release again within three seconds to unlock all the

doors.

Locking the doors

• Press

and release to lock all the doors. The park lamps will flash

once to confirm lock; if any of the doors are not properly closed, the
lamps will not flash.

• If

is pressed a second time within three seconds, the lamps will

flash again and the horn will chirp to confirm all doors are locked and
closed. If either door is ajar the lamps will not flash and the horn will
chirp twice.

Sounding a panic alarm

Press

to activate the alarm. The horn will sound and the parklamps

will flash for approximately 3 minutes. Press again or turn the ignition to
the 4 (ON) position to deactivate, or wait for the alarm to timeout in 3
minutes.

Note: The panic alarm will only operate when the ignition is in the 2
(LOCK) or 3 (OFF) position.

Replacing the battery

The remote entry transmitter uses one coin type three-volt lithium
battery CR2032 or equivalent.

CIMS #1090284

com_unlock.fly-ran

itdseq=78

CIMS #1090285

com_lock.fly-ran

itdseq=79

CIMS #1513131

com_panic.fly-ran

itdseq=80

CIMS #998940

com_battery-remote.fly

itdseq=81

art=221cf353_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 67 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Locks and Security

67

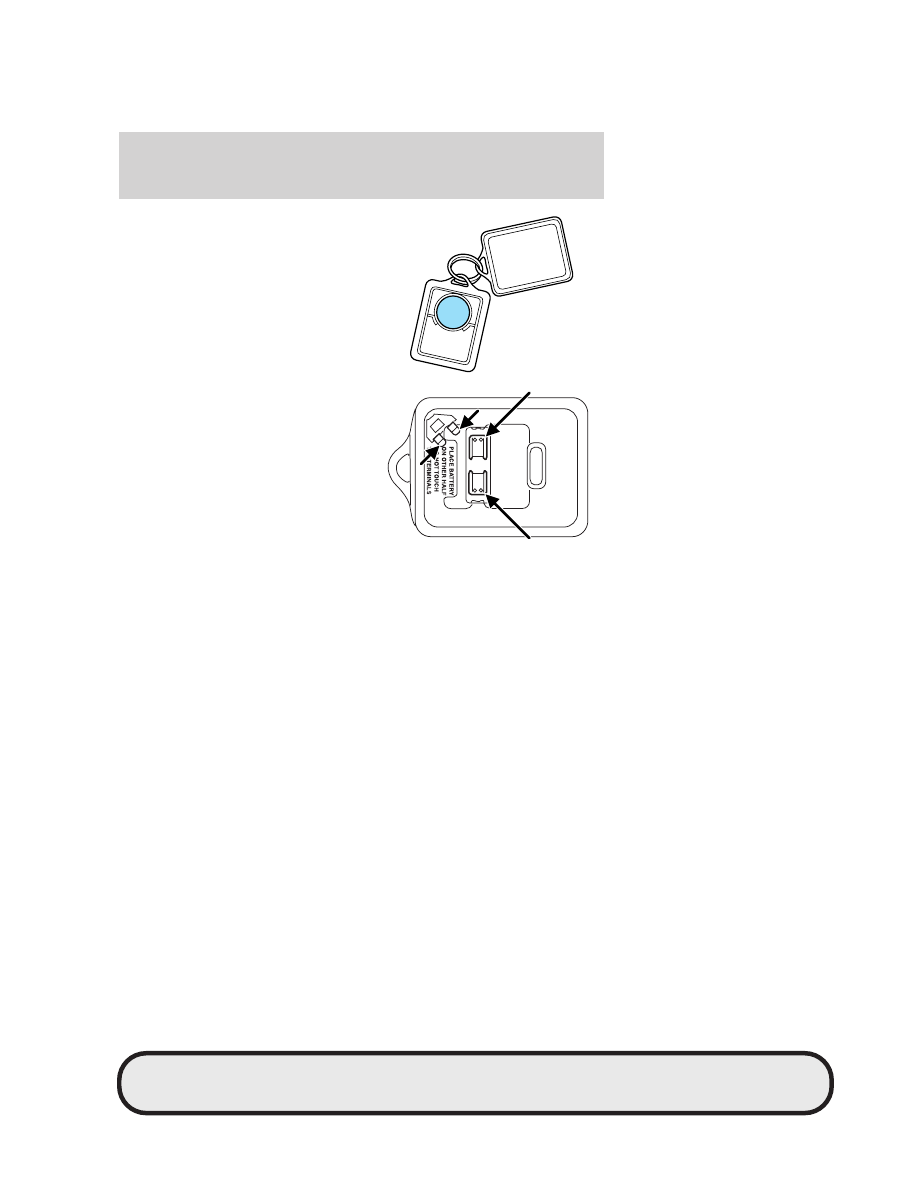

To replace the battery:

1. Twist a thin coin between the

two halves of the remote entry
transmitter near the key ring.
DO NOT TAKE THE RUBBER
COVER AND CIRCUIT BOARD
OFF THE FRONT HOUSING OF
THE REMOTE ENTRY
TRANSMITTER.

2. Do not wipe off any grease on

the battery terminals on the
back surface of the circuit
board.

3. Remove the old battery. Note: Please refer to local regulations when

disposing of transmitter batteries.

4. Insert the new battery. Refer to the diagram inside the remote entry

transmitter for the correct orientation of the battery. Press the
battery down to ensure that the battery is fully seated in the battery
housing cavity.

5. Snap the two halves back together.

Note: Replacement of the battery will not cause the remote transmitter
to become deprogrammed from your vehicle. The remote transmitter
should operate normally after battery replacement.

Replacing lost remote entry transmitters

If you would like to have your remote entry transmitter reprogrammed
because you lost one, or would like to buy additional remote entry
transmitters, you can either reprogram them yourself, or take all
remote entry transmitters
to your authorized dealer for
reprogramming.

How to reprogram your remote entry transmitters

You must have all remote entry transmitters (maximum of four)
available before beginning this procedure.

CIMS #999031

com_lost-remote.fly

itdseq=82

art=dewcf305_b

art=f23mc007_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 68 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Locks and Security

68















Content   ..  2  3  4  5   ..
