Mazda B4000 Truck (2007 year). Instruction - part 3





19. CD slot: Insert a CD/MP3, label

side up.

CD units are designed to play commercially pressed 4.75 in (12
cm) audio compact discs only. Due to technical incompatibility,
certain recordable and re-recordable compact discs may not
function correctly when used in Mazda CD players. Irregular
shaped CDs, CDs with a scratch protection film attached, and CDs
with homemade paper (adhesive) labels should not be inserted
into the CD player. The label may peel and cause the CD to
become jammed. It is recommended that homemade CDs be
identified with permanent felt tip marker rather than adhesive
labels. Ballpoint pens may damage CDs. Please contact your
authorized dealer for further information.

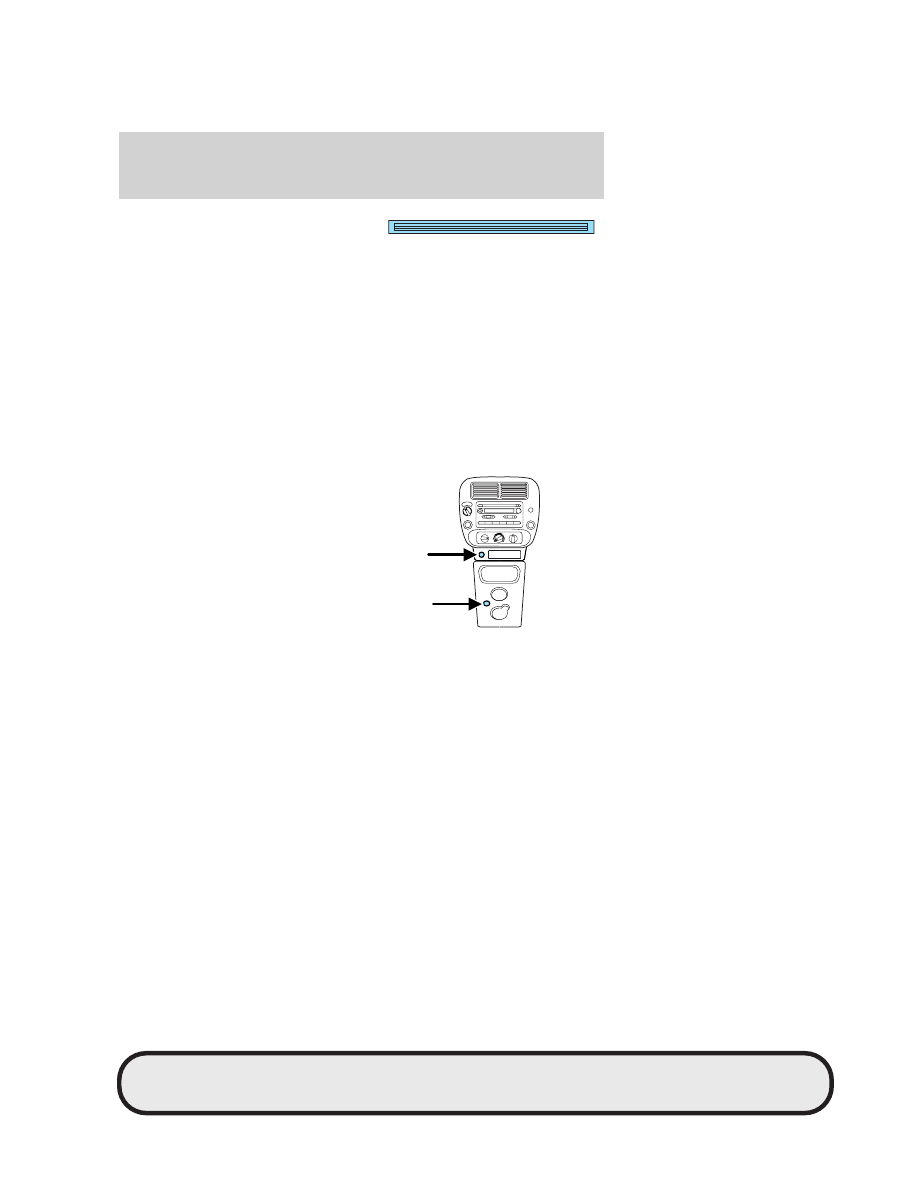

Auxiliary input jack (if equipped)

Your vehicle may be equipped with
an Auxiliary Input Jack (AIJ). The
Auxiliary Input Jack provides a way
to connect your portable music
player to the in-vehicle audio
system. This allows the audio from a
portable music player to be played
through the vehicle speakers with
high fidelity. To achieve optimal
performance, please observe the
following instructions when
attaching your portable music device to the audio system.

Required equipment:

1. Any portable music player designed to be used with headphones

2. An audio extension cable with stereo male 1/8 in. (3.5 mm)

connectors at each end

To play your portable music player using the auxiliary input jack:

1. Begin with the vehicle parked and the radio turned off.

2. Ensure that the battery in your portable music player is new or fully

charged and that the device is turned off.

3. Attach one end of the audio extension cable to the headphone

output of your player and the other end of the audio extension cable
to the AIJ in your vehicle.

CIMS #1538510

com_aux-inputjack.ran

itdseq=27

art=221cf823_a

art=ranad857_c

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 37 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

37

4. Turn the radio on, using either a tuned FM station or a CD loaded

into the system. Adjust the volume to a comfortable listening level.

5. Turn the portable music player on and adjust the volume to 1/2 the

volume.

6. Press AUX on the vehicle radio repeatedly until LINE IN appears in

the display.
You should hear audio from your portable music player although it
may be low.

7. Adjust the sound on your portable music player until it reaches the

level of the FM station or CD by switching back and forth between
the AUX and FM or CD controls.

Troubleshooting:

1. Do not connect the audio input jack to a line level output. Line level

outputs are intended for connection to a home stereo and are not
compatible with the AIJ. The AIJ will only work correctly with
devices that have a headphone output with a volume control.

2. Do not set the portable music player’s volume level higher than is

necessary to match the volume of the CD or FM radio in your audio
system as this will cause distortion and will reduce sound quality.
Many portable music players have different output levels, so not all
players should be set at the same levels. Some players will sound
best at full volume and others will need to be set at a lower volume.

3. If the music sounds distorted at lower listening levels, turn the

portable music player volume down. If the problems persists, replace
or recharge the batteries in the portable music player.

4. The portable music player must be controlled in the same manner

when it is used with headphones as the AIJ does not provide control
(play, pause, etc.) over the attached portable music player.

5. For safety reasons, connecting or adjusting the settings on your

portable music player should not be attempted while the vehicle is
moving. Also, the portable music player should be stored in a secure
location, such as the center console or the glove box, when the
vehicle is in motion. The audio extension cable must be long enough
to allow the portable music player to be safely stored while the
vehicle is in motion.

GENERAL AUDIO INFORMATION

Radio frequencies:

AM and FM frequencies are established by the Federal Communications
Commission (FCC) and the Canadian Radio and Telecommunications
Commission (CRTC). Those frequencies are:

CIMS #1509322

com_cdcares-info.06

itdseq=28

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 38 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

38

AM: 530, 540–1700, 1710 kHz

FM: 87.7, 87.9–107.7, 107.9 MHz

Radio reception factors:

There are three factors that can affect radio reception:
• Distance/strength: The further you travel from an FM station, the

weaker the signal and the weaker the reception.

• Terrain: Hills, mountains, tall buildings, power lines, electric fences,

traffic lights and thunderstorms can interfere with your reception.

• Station overload: When you pass a broadcast tower, a stronger signal

may overtake a weaker one and play while the weak station frequency
is displayed.

CD/CD player care

Do:
• Handle discs by their edges only. Never touch the playing surface.
• Inspect discs before playing. Clean only with an approved CD cleaner

and wipe from the center out.

Don’t:
• Expose discs to direct sunlight or heat sources for extended periods

of time.

• Clean using a circular motion.
CD units are designed to play commercially pressed 4.75 in (12
cm) audio compact discs only. Due to technical incompatibility,
certain recordable and re-recordable compact discs may not
function correctly when used in Mazda CD players. Irregular
shaped CDs, CDs with a scratch protection film attached, and CDs
with homemade paper (adhesive) labels should not be inserted
into the CD player. The label may peel and cause the CD to
become jammed. It is recommended that homemade CDs be
identified with permanent felt tip marker rather than adhesive
labels. Ballpoint pens may damage CDs. Please contact your
authorized dealer for further information.

Audio system warranty and service

Refer to the Warranty Guide for audio system warranty information. If
service is necessary, see your authorized Mazda dealership.

Satellite radio information (if equipped)

Satellite radio channels: SIRIUS broadcasts a variety of music, news,
sports, weather, traffic and entertainment satellite radio channels. For

CIMS #1491146

com_cares-sr.06

itdseq=29

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 39 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

39

more information and a complete list of SIRIUS satellite radio channels,
visit www.sirius.com in the United States, www.sirius-canada.ca in
Canada, or call SIRIUS at 1–888–539–7474.

Satellite radio reception factors: To receive the satellite signal, your
vehicle has been equipped with a satellite radio antenna located on the
roof of your vehicle. The vehicle roof provides the best location for an
unobstructed, open view of the sky, a requirement of a satellite radio
system. Like AM/FM, there are several factors that can affect satellite
radio reception performance:
• Antenna obstructions: For optimal reception performance, keep the

antenna clear of snow and ice build-up and keep luggage and other
material as far away from the antenna as possible.

• Terrain: Hills, mountains, tall buildings, bridges, tunnels, freeway

overpasses, parking garages, dense tree foliage and thunderstorms can
interfere with your reception.

• Station overload: When you pass a ground based broadcast repeating

tower, a stronger signal may overtake a weaker one and result in an
audio mute.

Unlike AM/FM audible static, you will hear an audio mute when there is
a satellite radio signal interference. Your radio display may display NO
SIGNAL to indicate the interference.

SIRIUS satellite radio service: SIRIUS Satellite Radio is a subscription
based satellite radio service that broadcasts music, sports, news and
entertainment programming. A service fee is required in order to receive
SIRIUS service. Vehicles that are equipped with a factory installed
SIRIUS Satellite Radio system include:
• Hardware and limited subscription term, which begins on the date of

sale or lease of the vehicle.

• Online media player providing access to all 65 SIRIUS music channels

over the internet (U.S. customers only).

For information on extended subscription terms, contact SIRIUS at
1–888–539–7474.

Note: SIRIUS reserves the unrestricted right to change, rearrange, add
or delete programming including canceling, moving or adding particular
channels, and its prices, at any time, with or without notice to you.
Mazda Motor Corporation shall not be responsible for any such
programming changes.

Satellite Radio Electronic Serial Number (ESN): This 12–digit
Satellite Serial Number is needed to activate, modify or track your

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 40 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

40

satellite radio account. You will need this number when communicating
with SIRIUS. While in Satellite Radio mode, you can view this number on
the radio display by pressing AUX and Preset 1 control simultaneously.

Radio Display

Condition

Action Required

ACQUIRING

Radio requires more
than two seconds to

produce audio for the

selected channel.

No action required.

This message should

disappear shortly.

SAT FAULT

Internal module or

system failure

present.

If this message does

not clear within a short

period of time, or with

an ignition key cycle,

your receiver may have

a fault. See your

authorized dealer for

service.

INVALID CHNL

Channel no longer

available.

This previously

available channel is no

longer available. Tune

to another channel. If

the channel was one of

your presets, you may

choose another channel

for that preset button.

UNSUBSCRIBED

Subscription not
available for this

channel.

Contact SIRIUS at

1–888–539–7474 to

subscribe to the

channel or tune to

another channel.

NO TEXT

Artist information not

available.

Artist information not

available at this time on

this channel. The

system is working

properly.

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 41 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

41

Radio Display

Condition

Action Required

NO TEXT

Song title information

not available.

Song title information

not available at this

time on this channel.

The system is working

properly.

NO TEXT

Category information

not available.

Category information

not available at this

time on this channel.

The system is working

properly.

NO SIGNAL

Loss of signal from

the SIRIUS satellite or

SIRIUS tower to the

vehicle antenna.

You are in a location

that is blocking the

SIRIUS signal (i.e.,

tunnel, under an

overpass, dense foliage,

etc). The system is

working properly. When

you move into an open

area, the signal should

return.

UPDATING

Update of channel

programming in

progress.

No action required. The

process may take up to

three minutes.

CALL SIRIUS
1–888–539–7474

Satellite service has

been deactivated by

SIRIUS Satellite

Radio.

Call SIRIUS at

1–888–539–7474 to

re-activate or resolve

subscription issues.

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 42 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Entertainment Systems

42

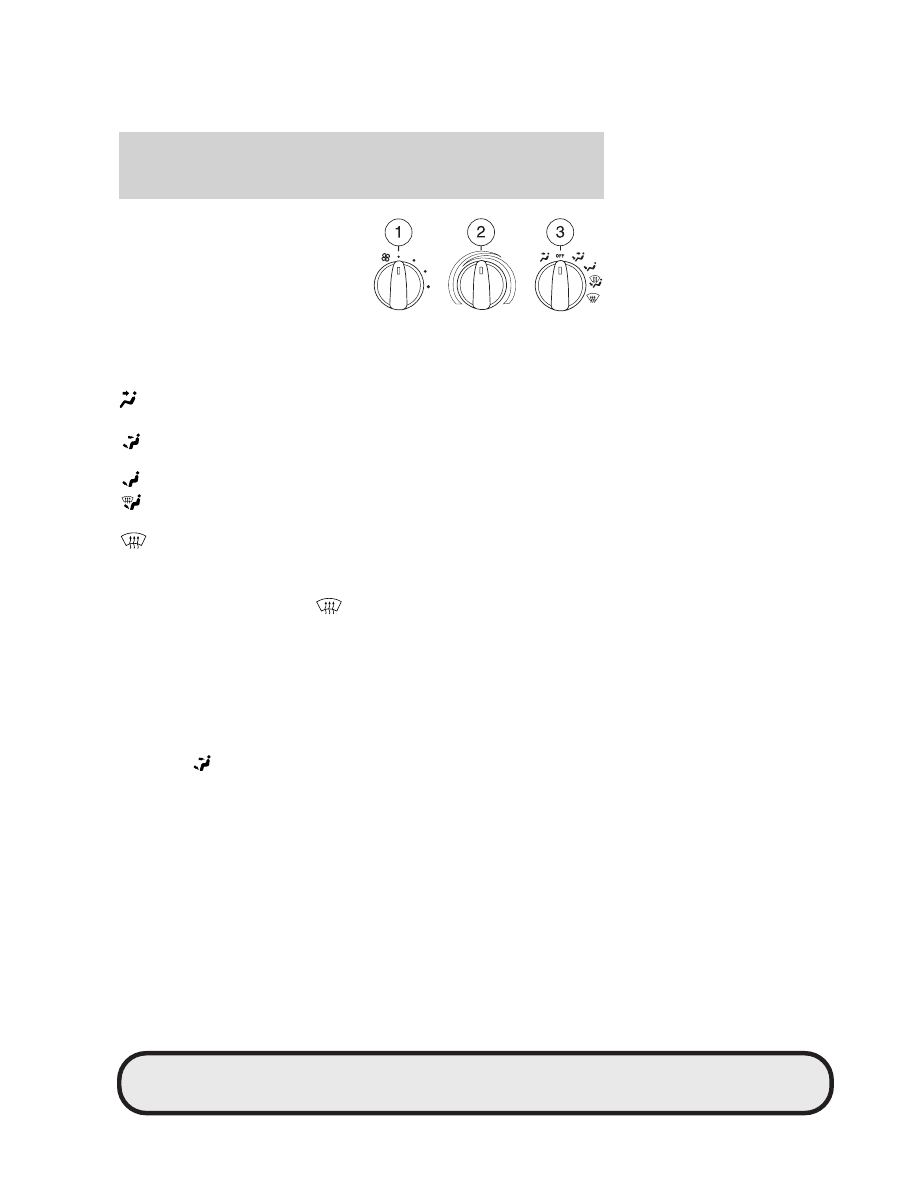

HEATER ONLY SYSTEM
(IF EQUIPPED)

1. Fan speed adjustment:

Controls the volume of air
circulated in the vehicle.

2. Temperature selection:

Controls the temperature of the
airflow in the vehicle.

3. Air flow selections: Controls the direction of the airflow in the

vehicle. See the following for a brief description on each control.

Distributes outside air through the instrument panel vents.

OFF: Outside air is shut out and the fan will not operate.

Distributes outside air through the instrument panel vents and the

floor vents.

Distributes outside air through the floor vents.

Distributes outside air through the windshield defroster vents and

floor vents.

Distributes outside air through the windshield defroster vents.

Operating tips

• To reduce fog build up on the windshield during humid weather, place

the air flow selector in the

position.

• To reduce humidity build up inside the vehicle during cold or warm

weather, do not drive with the air flow selector in the OFF position.

• Do not put objects under the front seats that will interfere with the air

flow to the rear seats.

• Remove any snow, ice or leaves from the air intake area at the base of

the windshield.

To aid in side window defogging/demisting in cold weather:

1. Select

.

2. Adjust the temperature control to maintain comfort.

3. Set the fan speed to the highest setting.

4. Direct the outer instrument panel vents toward the side windows.

To increase airflow to the outer instrument panel vents, close the vents
located in the middle of the instrument panel.

CIMS #1064356

com_heatran.fly

itdseq=30

CIMS #1052492

com_htonlytips.fly

itdseq=31

art=rancf780_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 43 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Climate Controls

43

WARNING: Do not place objects on top of the instrument panel
as these objects may become projectiles in a collision or sudden
stop.

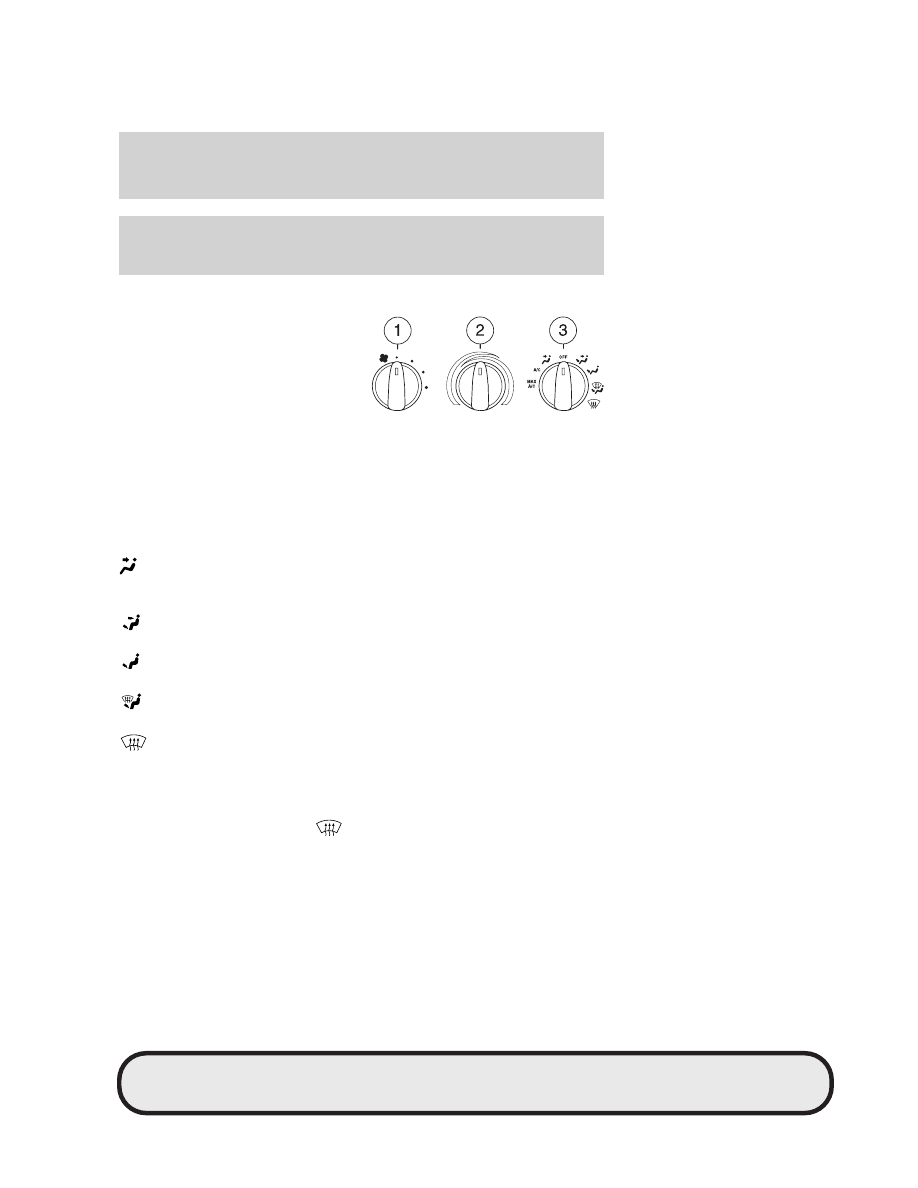

MANUAL HEATING AND AIR CONDITIONING SYSTEM
(IF EQUIPPED)

1. Fan speed adjustment:

Controls the volume of air
circulated in the vehicle.

2. Temperature selection:

Controls the temperature of the
airflow in the vehicle.

3. Air flow selections: Controls the direction of the airflow in the

vehicle. See the following for a brief description on each control.

MAX A/C (if equipped): A/C compressor is ON. Recirculated air flows
from the instrument panel vents only. Temperature of air is not
adjustable (cold only).

A/C (if equipped): A/C compressor is ON. Outside air flows from the
instrument panel vents only.

Distributes outside air through the instrument panel vents only.

(A/C compressor is off).

OFF: Outside air is shut off and the fan motor does not operate.

Distributes outside air through the instrument panel vents and the

floor vents. (A/C compressor is ON).

Distributes outside air through the floor vents. (A/C compressor is

off).

Distributes outside air through the windshield defroster vents and

the floor vents. (A/C compressor is ON).

Distributes outside air through the windshield defroster vents only.

(A/C compressor is ON).

Operating tips

• To reduce fog build up on the windshield during humid weather, place

the air flow selector in the

position.

• To reduce humidity build up inside the vehicle: do not drive with the

air flow selector in the OFF position.

CIMS #1284326

com_man-ac-mbs.fly

itdseq=32

CIMS #1284327

com_op-tipfly.mbs

itdseq=33

art=rancf781_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 44 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Climate Controls

44

• Under normal weather conditions, do not leave the air flow selector in

MAX A/C or OFF when the vehicle is parked. This allows the vehicle
to “breathe” using the outside air inlet vents.

• Do not put objects under the front seats that will interfere with the

airflow to the back seats.

• Remove any snow, ice or leaves from the air intake area at the base of

the windshield.

To aid in side window defogging/demisting in cold weather:

1. Select

.

2. Adjust the temperature control to maintain comfort.

3. Set the fan speed to the highest setting.

4. Direct the outer instrument panel vents towards the side windows.

To increase airflow to the outer instrument panel vents, close the vents
located in the middle of the instrument panel.

WARNING: Do not place objects on top of the instrument panel
as these objects may become projectiles in a collision or sudden
stop.

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 45 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Climate Controls

45

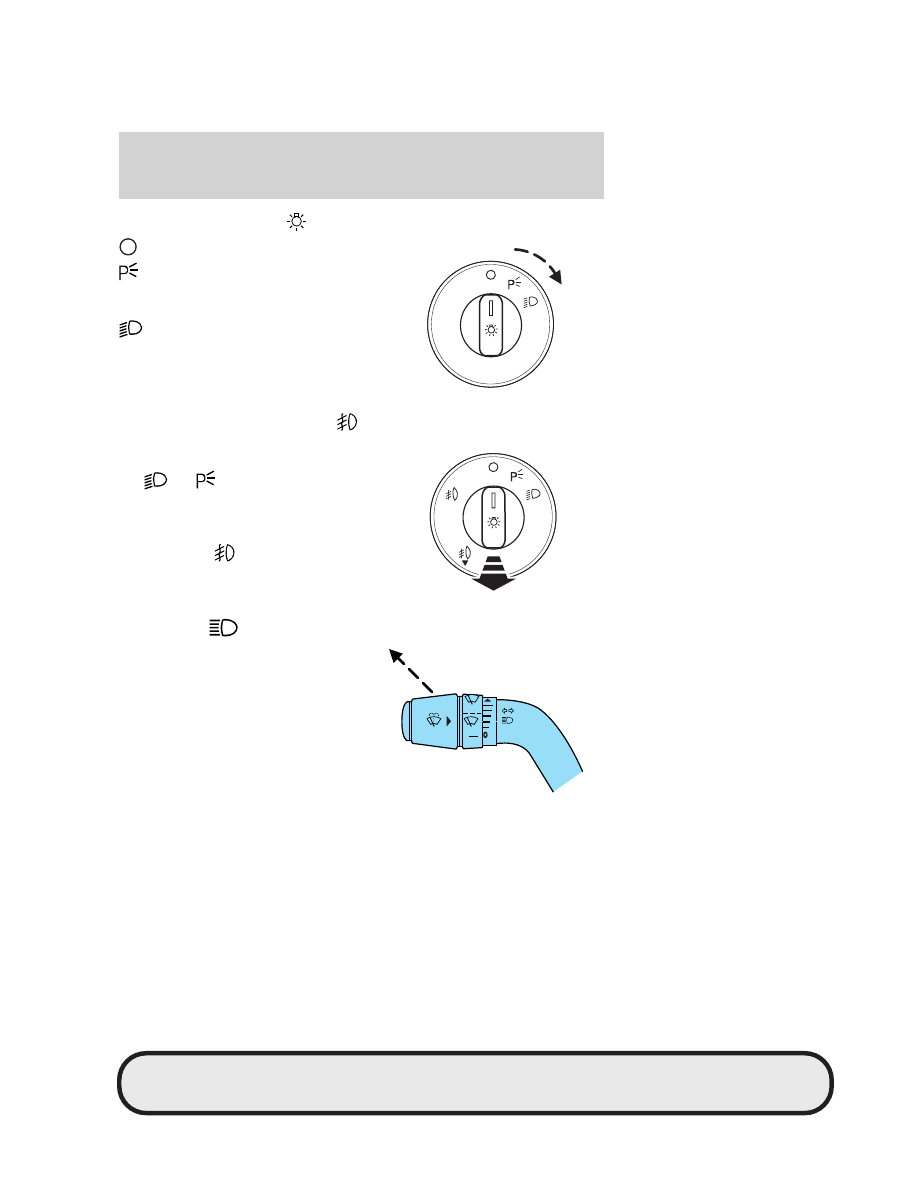

HEADLAMP CONTROL

Turns the lamps off.

Turns on the parking lamps,

instrument panel lamps, license
plate lamps and tail lamps.

Turns the headlamps on.

Foglamp control (if equipped)

The foglamps can be turned on
when the headlamp control is in
the

or

position and the

high beams are not turned on.

Pull headlamp control towards you
to turn foglamps on. The foglamp
indicator light

on the headlamp

control and in the instrument
cluster will illuminate.

High beams

After turning the headlamps on,
push the lever toward the
instrument panel to activate. Pull
the lever towards you to deactivate.

CIMS #222826

com_headlamp_title

itdseq=34

CIMS #1034721

com_headlamp_control.04

itdseq=35

CIMS #83532 com_fog-title.ie

itdseq=36

CIMS #1538461

com_foglamps.ran-07

itdseq=37

CIMS #1124037

com_brights.mazda

itdseq=38

art=mltcf403_a

art=rancf334_a

art=rancf322_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 46 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

46

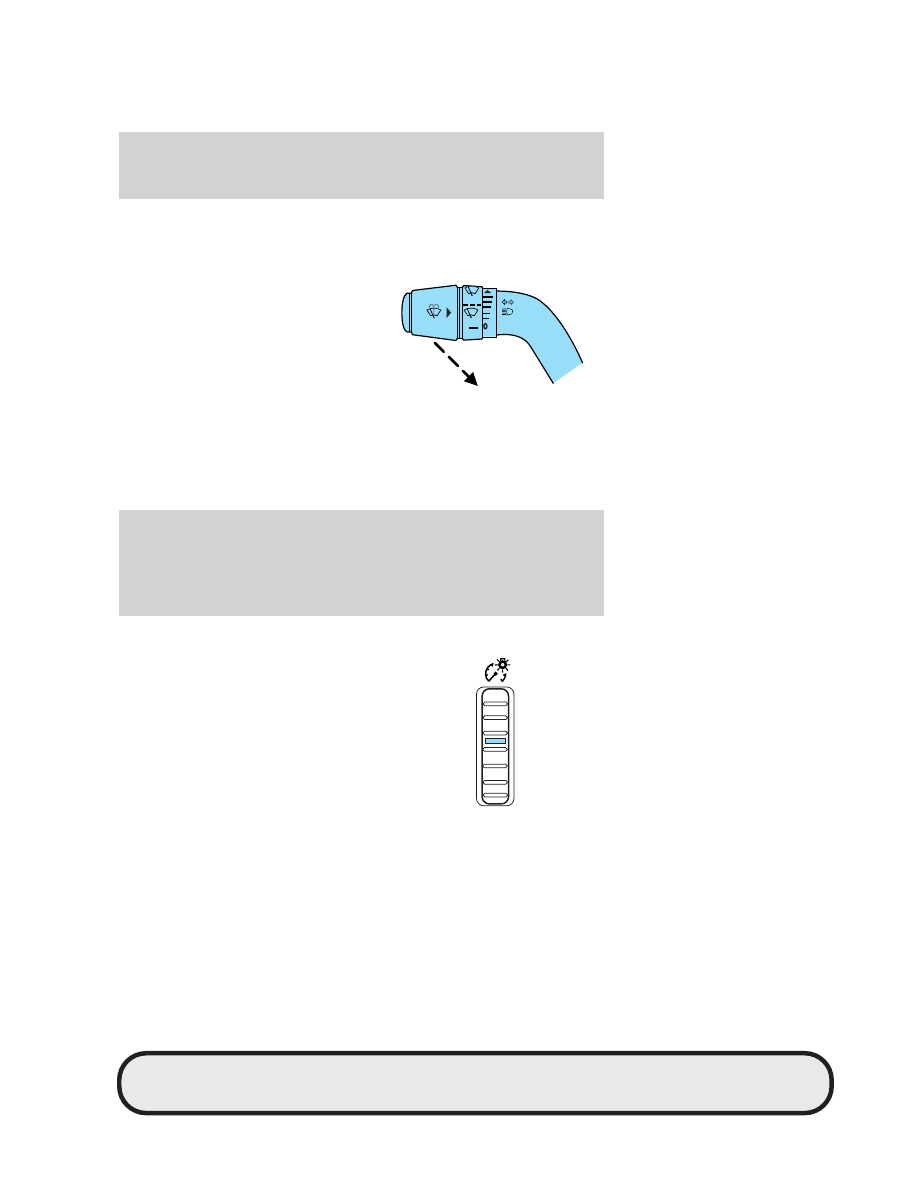

Flash to pass

Pull toward you slightly to activate
and release to deactivate.

Daytime running lamps (DRL) (if equipped)

Turns the headlamps on with a reduced output.
To activate:
• the ignition must be in the ON position and

• the headlamp control is in the OFF or parking lamp.

WARNING: Always remember to turn on your headlamps at
dusk or during inclement weather. The Daytime Running Lamp
(DRL) (if equipped) system does not activate the parking lights
or side marker lights and generally may not provide adequate
lighting during these conditions. Failure to activate your
headlamps under these conditions may result in a collision.

PANEL DIMMER CONTROL

Use to adjust the brightness of the
instrument panel and all applicable
switches in the vehicle during
headlamp and parklamp operation.

Move the control up or down to
adjust the intensity of the panel
lighting.

Move the control to the full upright
position, past detent, to turn on the
interior lamps.

AIMING THE HEADLAMPS

The headlamps on your vehicle are properly aimed before leaving the
assembly plant. If your vehicle is involved in an accident or if you have

CIMS #54762

com_flash_to_pass

itdseq=39

CIMS #222828

com_drl_title_ie

itdseq=40

CIMS #1124036

com_daytime_lamps.mazda

itdseq=41

CIMS #222830

com_panel_dimmer_title

itdseq=42

CIMS #1048941

com_panel_dimmer2.ran

itdseq=43

CIMS #975083

com_aim-lites.info.fly

itdseq=44

art=rancf323_a

art=muscf400_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 47 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

47

problems fixing the alignment of your headlamps, have them checked by
a qualified service technician.

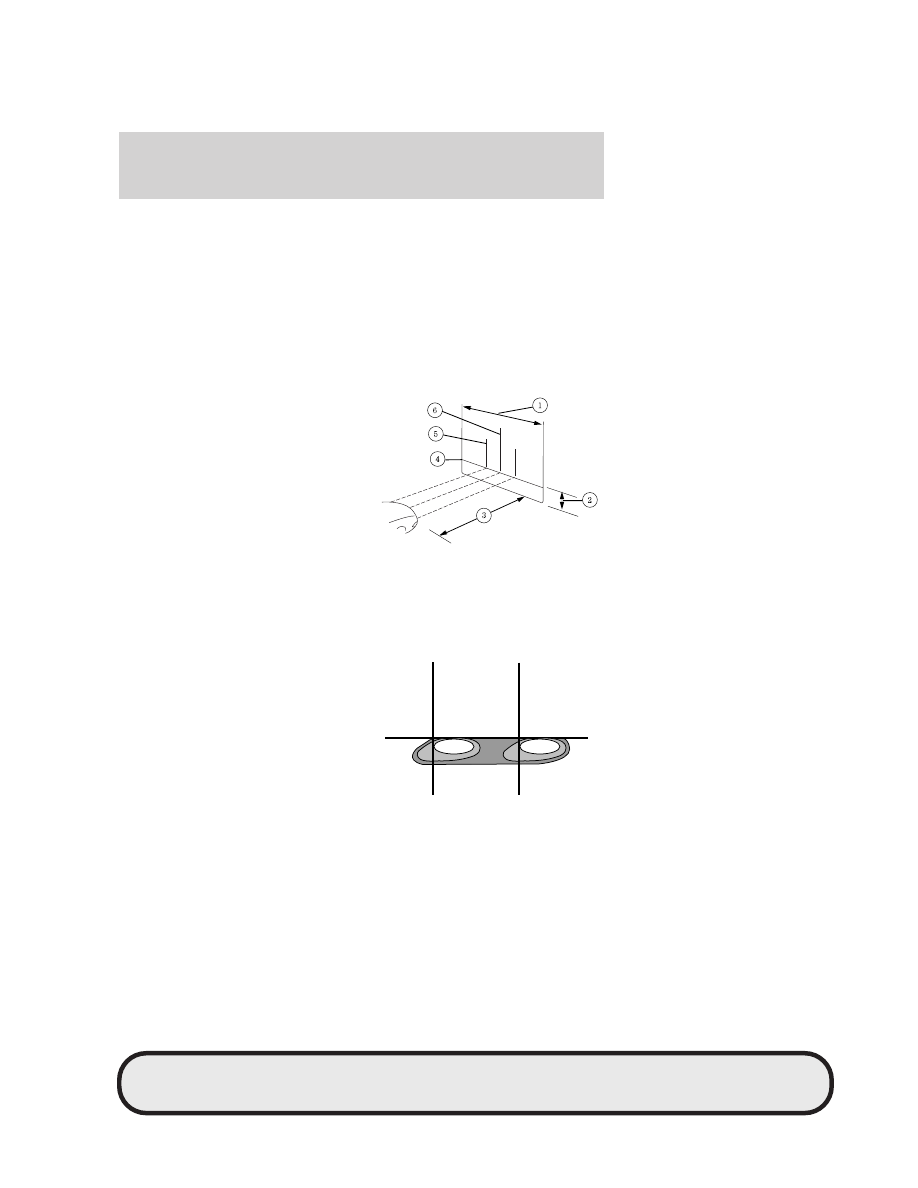

Headlamp aim adjustment

The headlamps are designed to be mechanically aimed, but can also be
aimed visually by doing the following:

1. Park your vehicle on a level surface about 25 feet (7.6 meters) away

from a vertical plain surface (3). Check your headlamp alignment at
night or in a dark area so that you can see the headlamp beam
pattern.

• (1) 8 feet (2.4 meters)
• (2) Center height of lamp to

ground

• (3) 25 feet (7.6 meters)
• (4) Horizontal reference line
• (5) Center of headlamps
• (6) Center line of the vehicle

2. The center of the headlamp is

marked either on the lens (a
circle or cross marker) or on the bulb shield, internal to the lamp
(mark or feature). Measure the height from the center of your
headlamp to the ground (2) and mark an 8 foot (2.4 meter) long
horizontal line on the wall or screen (1) at this height (masking tape
works well).

3. Turn on the low beam

headlamps and open the hood.

4. Locate the high intensity area of

the beam pattern and place the
top edge of the intensity zone
even with the horizontal
reference line (4). If the top
edge of the high intensity area
is not even with the horizontal
line, follow the next step to
adjust it.

CIMS #1437296

com_vert_aim.mbs

itdseq=45

art=ranmc313_a

art=ranmc314_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 48 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

48

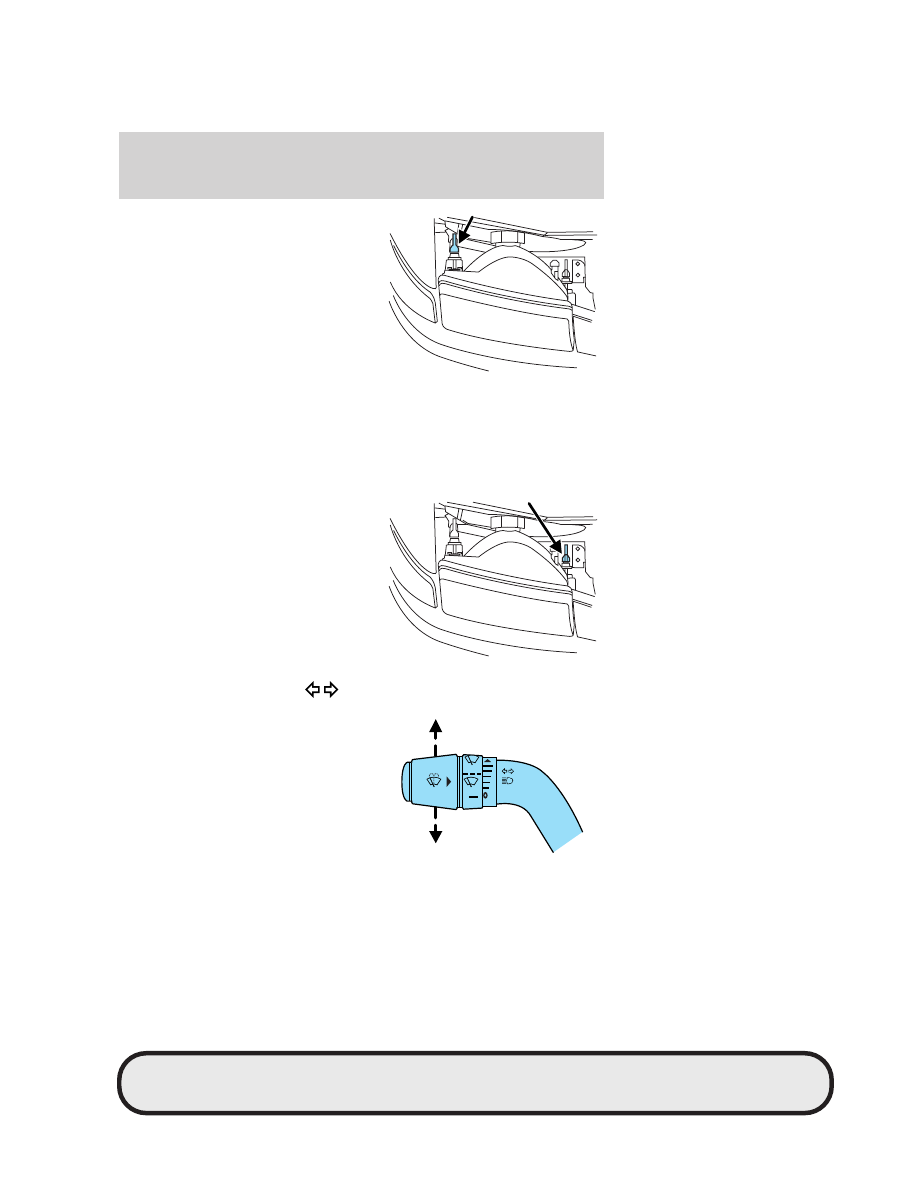

5. Locate the vertical adjuster for

each headlamp. Adjust the aim
by using a 4 mm wrench to turn
the adjuster control either
clockwise (to adjust down) or
counterclockwise (to adjust up).

6. In addition to the horizontal line

marked in step 2, a pair of
vertical lines (5) must be
marked at the center line of the
headlamps on the wall or
screen.

7. On the wall or screen, locate the high intensity area of the beam

pattern. The left edge of the high intensity area should be even with
the vertical line corresponding to the headlamp under adjustment. If
the left edge of the high intensity area is not even with the vertical
line, follow the next step to adjust it.

8. Locate the horizontal adjuster

for each headlamp. Use a 4 mm
wrench, turning it clockwise or
counterclockwise, to place the
left edge of the high intensity
area even with the vertical line
corresponding to the headlamp
under adjustment.

TURN SIGNAL CONTROL

• Push down to activate the left

turn signal.

• Push up to activate the right turn

signal.

CIMS #54764

com_turn_indicator

itdseq=46

art=mbscf406_a

art=mbscf407_a

art=rancf324_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 49 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

49

INTERIOR LAMPS

Courtesy/reading lamps (if equipped)

The courtesy lamp lights when:
• any door is opened.
• the instrument panel dimmer

switch is held up until the
courtesy lamps come on.

• the remote entry controls are

pressed and the ignition is OFF.

BULB REPLACEMENT

Headlamp Condensation

The headlamps are vented to equalize pressure. When moist air enters
the headlamp(s) through the vents, there is a possibility that
condensation can occur. This condensation is normal and will clear
within 45 minutes of headlamp operation.

Using the right bulbs

Replacement bulbs are specified in the chart below. Headlamp bulbs
must be marked with an authorized “D.O.T.” for North America and an
“E” for Europe to ensure lamp performance, light brightness and pattern
and safe visibility.

NOTE: The correct bulbs will not damage the lamp assembly or void the
lamp assembly warranty and will provide quality bulb burn time.

Function

Number of bulbs

Trade number

Park/turn/side marker
lamps (front)

2

3157 A (amber)

Headlamps

2

9007

Fog lamps (if
equipped)

2

9006

Hi-mount brake lamp

1

922

Rear stop/tail lamps

2

4157K or 3157K

Rear turn lamps

2

3156

CIMS #54745 com_interior.02

itdseq=47

CIMS #628962

com_courtesy_lamps.ran

itdseq=48

CIMS #80513

com_ext_bulbs.02

itdseq=49

CIMS #1462914

com_condensation

itdseq=50

CIMS #684809

com_bulb_chart.mbs

itdseq=51

art=rancf308_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 50 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

50

Function

Number of bulbs

Trade number

Rear license plate
lamps

2

194

Backup lamps

2

3155

Dome lamp

1

912

Map/dome-SuperCab
(if equipped)

2

904

Map/dome-Regular
Cab (if equipped)

1

904

All replacement bulbs are clear in color except where noted.

To replace all instrument panel lights - see your authorized dealer.

Replacing the interior bulbs

Check the operation of the following interior bulbs frequently:
• interior overhead lamp
• map lamp
For bulb replacement, see an authorized Mazda dealer.

Replacing exterior bulbs

Check the operation of all the bulbs frequently.

Replacing headlamp bulbs

NOTE: The procedure can be difficult. Your Mazda dealer has the proper
tools, training and parts to perform this task. If you have difficulty with
this, visit your local Mazda dealer.

WARNING: Handling Halogen Bulbs: When a halogen bulb
breaks, it is dangerous. These bulbs contain pressurized gas. If
one is broken, it will explode and serious injuries could be
caused by the flying glass. If the glass portion of the bulb is
touched with bare hands, body oil could cause the bulb to
overheat and explode when lit. Never touch the glass portion of
the bulb with your bare hands and always wear eye protection
when handling or working around halogen bulbs.

CIMS #600057

com_interior_bulbs.j14

itdseq=52

CIMS #600056

com_check-bulbs.j14

itdseq=53

CIMS #684808

com_headlamps.mbs

itdseq=54

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 51 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

51

WARNING: Children and Halogen Bulbs: Playing with a halogen
bulb is dangerous. Serious injuries could be caused by dropping
a halogen bulb or breaking in some other way. Always keep
halogen bulbs out of the reach of children.

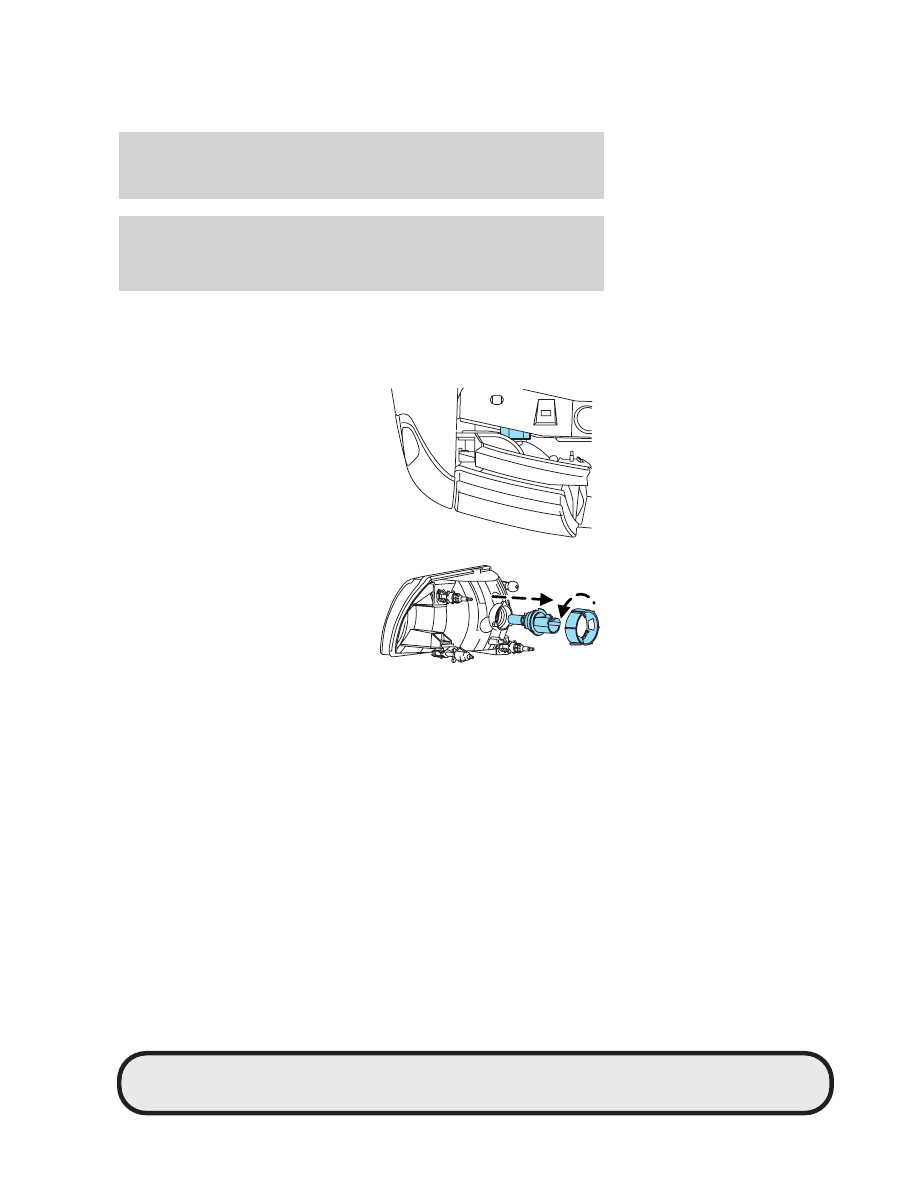

To remove the headlamp bulb:

1. Make sure headlamp switch is in OFF position, then open the hood.

2. Reach behind the lamp assembly for access and disconnect the

electrical connector.

3. Locate the bulb retaining ring

behind the headlamp assembly.

4. Remove the bulb retaining ring

by turning it counterclockwise
and remove the old bulb by
gently pulling it straight back
out of the lamp assembly. Keep
the retaining ring to retain the
new bulb.

To install the new bulb:

Handle a halogen headlamp bulb carefully and keep out of
children’s reach. Grasp the bulb only by its plastic base and do
not touch the glass. The oil from your hands could cause the bulb
to break the next time the headlamps are operated. Always wear
safety glasses while handling bulbs.

NOTE: If the bulb is accidentally touched, it should be cleaned with
rubbing alcohol before being used.

1. With the flat side of the bulb’s plastic base facing upward, insert the

glass end of the bulb into the lamp assembly. You may need to turn
the bulb left or right to align the grooves in the plastic base with the

art=mbscf404_a

art=mbscf400_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 52 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Lights

52















Content   ..  1  2  3  4   ..
