Mazda B3000 (2002 year). Instruction - part 12

4x2 and 4x4 vehicles equipped with automatic transmissions:

4x2 vehicles with automatic transmissions or 4x4 vehicles with manual
transfer cases and automatic transmissions, follow these guidelines for
recreational towing:
• Release the parking brake.
• Turn the key in the ignition to the OFF/UNLOCKED position.
• Place the transmission in N (Neutral).
• Do not exceed a distance of 80 km (50 miles).
• Do not exceed 56 km/h (35 mph) vehicle speed.
If a distance of 80 km (50 miles) or a speed of 56 km/h (35 mph) must
be exceeded, you must disconnect the driveshaft. Mazda recommends
the driveshaft be removed/installed only by a qualified technician. See
your local dealer for driveshaft removal/installation.

Improper removal/installation of the driveshaft can cause
transmission fluid loss, damage to the driveshaft and internal
transmission components.

CAMPER BODIES

Your pickup is not recommended for slide–in camper bodies.

Driving

180

GETTING ROADSIDE ASSISTANCE

To fully assist you should you have a vehicle concern, Mazda Motor
Corporation offers a complimentary roadside assistance program. This
program is separate from the New Vehicle Limited Warranty. The service
is available:
• 24–hours, seven days a week
• for the New Vehicle Limited Warranty period of three years or 60,000

km (36,000 miles), whichever occurs first on Mazda vehicles, and four
years or 80,000 km (50,000 miles) on Mazda vehicles.

Roadside assistance will cover:
• changing a flat tire
• jump-starts
• lock-out assistance
• limited fuel delivery
• towing of your disabled vehicle to the nearest Mazda Motor

Corporation dealership, or your selling dealer if within 56.3 km (35
miles) of the nearest Mazda Motor Corporation dealership (one tow
per disablement). Even non-warranty related tows, like accidents or
getting stuck in the mud or snow, are covered (some exclusions apply,
such as impound towing or repossession).

Canadian customers refer to your Owner Information Guide for
information on:
• Coverage period
• Exact fuel amounts
• Towing of your disabled vehicle
• Emergency travel expense reimbursement
• Travel planning benefits

USING ROADSIDE ASSISTANCE

Complete the roadside assistance identification card and place it in your
wallet for quick reference. In the United States, this card is found in the
Owner Guide portfolio in the glove compartment. In Canada, the card is
found in the Roadside Assistance book in the glove compartment.

U.S. Mazda vehicle customers who require roadside assistance, call
1–800–241–3673.

Canadian customers who require roadside assistance, call
1–800–665–2006.

Roadside Emergencies

181

If you need to arrange roadside assistance for yourself, Mazda
Corporation will reimburse a reasonable amount. To obtain
reimbursement information, U.S. Mazda vehicle customers call
1-800-241-3673.

Canadian customers who need to obtain reimbursement information, call
1–800–665–2006.

ROADSIDE COVERAGE BEYOND BASIC WARRANTY

In the United States, you may purchase additional roadside assistance
coverage beyond this period through the Mazda Auto Club by contacting
your Mazda dealer.

Similarly in Canada, for uninterrupted Roadside Assistance coverage, you
may purchase extended coverage prior to your Basic Warranty’s Roadside
Assistance expiring. For more information and enrollment, contact
1–877–294–2582 or visit our website at www.mazda.ca.

HAZARD FLASHER

Use only in an emergency to warn traffic of vehicle breakdown,
approaching danger, etc. The hazard flashers can be operated when the
ignition is off.
• The hazard lights control is

located on top of the steering
column.

• Depress hazard lights control to

activate all hazard flashers
simultaneously.

• Depress control again to turn the

flashers off.

FUEL PUMP SHUT-OFF SWITCH

FUEL

RESET

The fuel pump shut-off switch is a device intended to stop the electric
fuel pump when your vehicle has been involved in a substantial jolt.

After a collision, if the engine cranks but does not start, the fuel pump
shut-off switch may have been activated. The “Fuel Reset” indicator light
will illuminate in the instrument cluster.

Roadside Emergencies

182

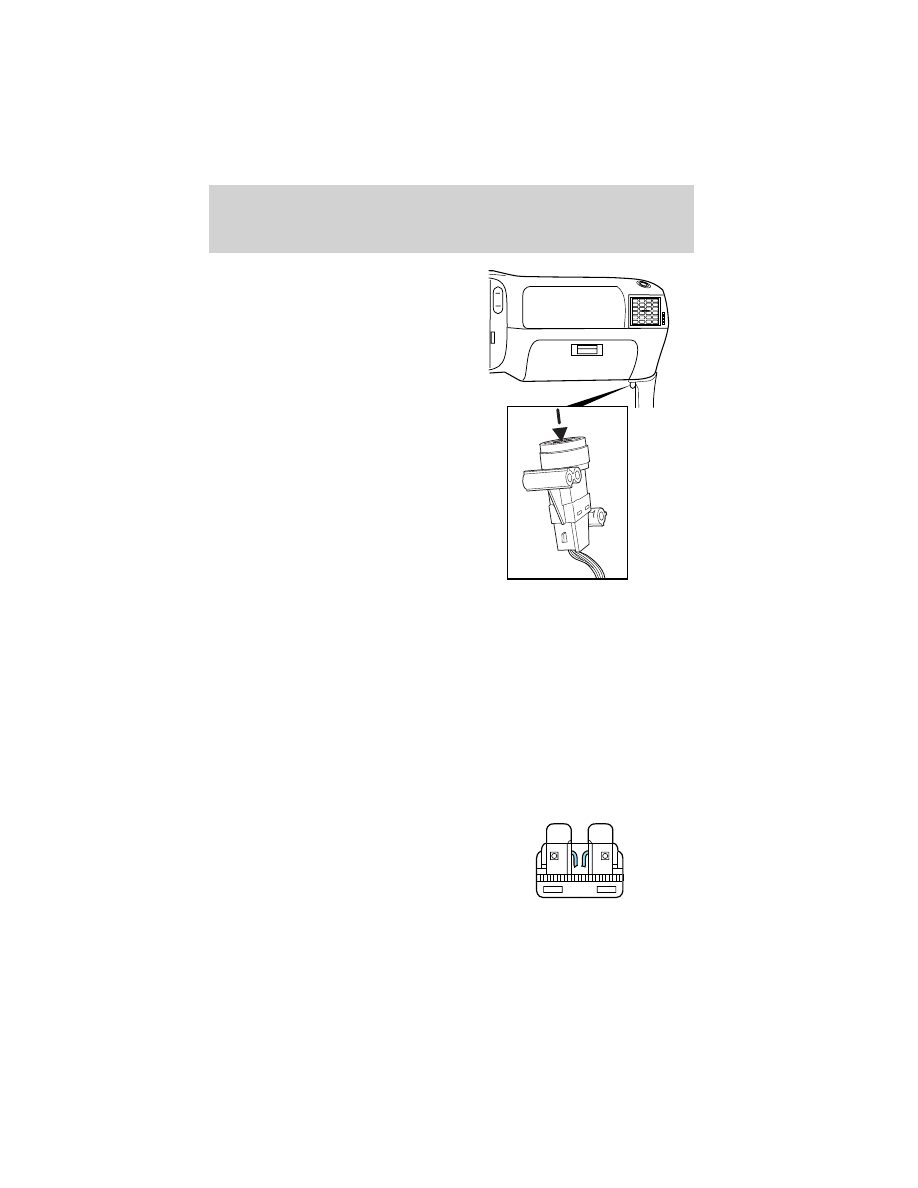

The fuel pump shut-off switch is
located in the passenger’s foot well,
by the kick panel.

Use the following procedure to reset the fuel pump shut-off switch.

1. Turn the ignition to the OFF position.

2. Check the fuel system for leaks.

3. If no fuel leak is apparent, reset the fuel pump shut-off switch by

pushing in on the reset button.

4. Turn the ignition to the ON position. Pause for a few seconds and

return the key to the OFF position.

5. Make a further check for leaks in the fuel system.

FUSES AND RELAYS

Fuses

If electrical components in the
vehicle are not working, a fuse may
have blown. Blown fuses are
identified by a broken wire within
the fuse. Check the appropriate
fuses before replacing any electrical
components.

15

Roadside Emergencies

183

Note: Always replace a fuse with one that has the specified amperage
rating. Using a fuse with a higher amperage rating can cause severe wire
damage and could start a fire.

Standard fuse amperage rating and color

COLOR

Fuse

rating

Mini

fuses

Standard

fuses

Maxi

fuses

Cartridge

maxi

fuses

Fuse link

cartridge

2A

Grey

Grey

—

—

—

3A

Violet

Violet

—

—

—

4A

Pink

Pink

—

—

—

5A

Tan

Tan

—

—

—

7.5A

Brown

Brown

—

—

—

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

—

—

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

—

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

—

Black

Roadside Emergencies

184

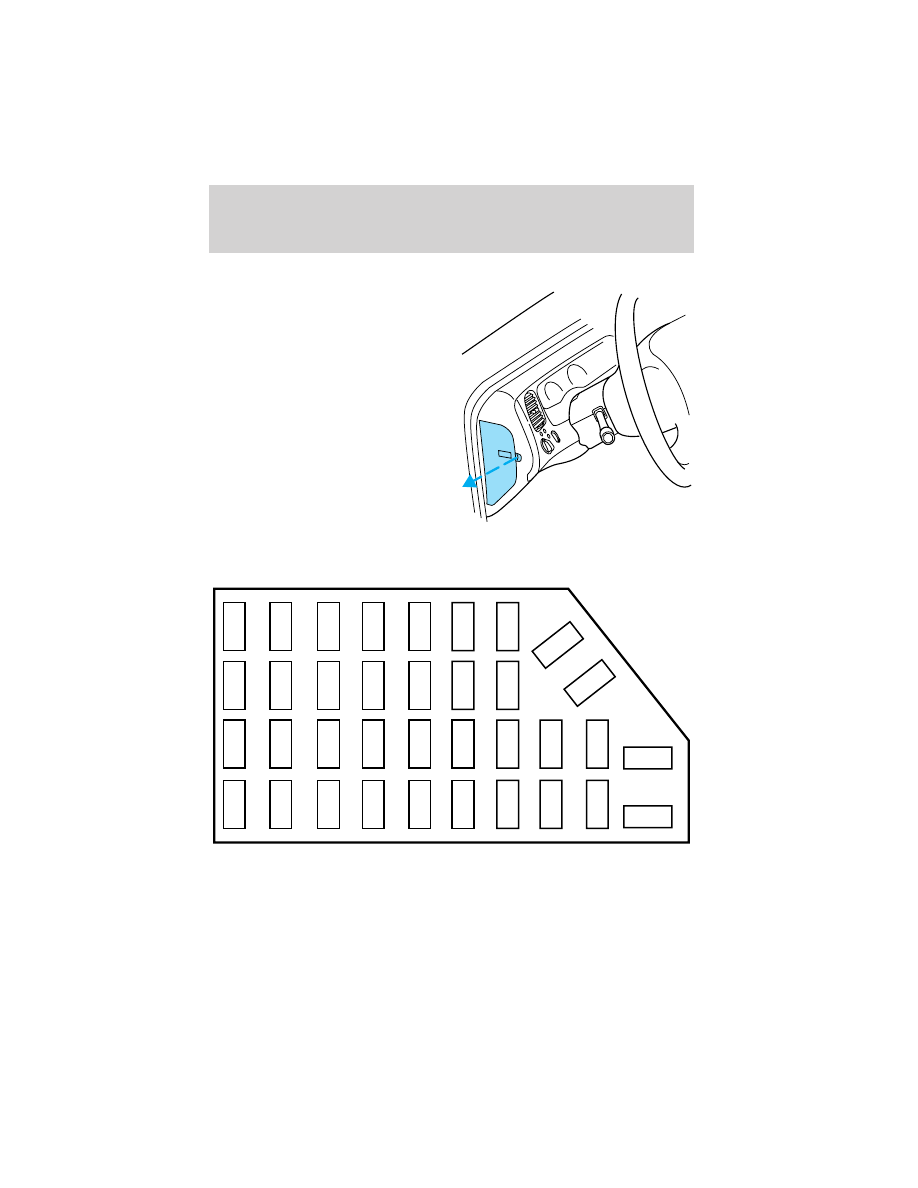

Passenger compartment fuse panel

The fuse panel is located on the
left-hand side of the instrument
panel facing the driver’s side door.
Pull the panel cover outward to
access the fuses.

To remove a fuse use the fuse puller tool provided on the fuse panel
cover.

1

234

5

678

9

1

01

11

2

13

14

15

16

17

18

19

20

21

22

23

24

25

26

29

30

35

36

31

32

33

34

27

28

Roadside Emergencies

185

The fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

1

5A

Power mirror switch

2

10A

Daytime Running Lights (DRL),
Back-up lamps, Transmission,
Passenger air bag deactivation
switch, Blower motor relay

3

7.5A

Right stop/turn trailer tow
connector

4

—

Not used

5

15A

4x4 control module

6

2A

Brake pressure switch

7

7.5A

Left stop/turn trailer tow
connector

8

—

Not used

9

7.5A

Brake pedal position switch

10

7.5A

Speed control servo/amplifier
assembly, Generic Electronic
Module (GEM), Shift lock
actuator, Turn signals

11

7.5A

Instrument cluster, 4x4, Main light
switch, Central Security Module
(CSM)

12

—

Not used

13

20A

Brake pedal position switch

14

10A or Not Used 10A: Anti-lock Brake System

(ABS) Control Module (if
equipped)

15

—

Not used

16

30A

Windshield wiper motor, Wiper
HI/LO relay, Wiper run/park relay

17

20A

Cigar lighter, Data Link Connector
(DLC)

Roadside Emergencies

186

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

18

—

Not used

19

25A

Powertrain Control Module (PCM)
power diode, Ignition, PATS

20

7.5A

GEM, Radio

21

15A

Hazard flasher

22

20A

Auxiliary power socket

23

—

Not used

24

7.5A

Clutch Pedal Position (CPP)
switch, Starter interrupt relay

25

—

Not used

26

10A

Battery saver relay, Auxiliary relay
box, Restraint Central Module
(RCM), GEM, Instrument cluster

27

—

Not used

28

7.5A

GEM, Radio

29

20A

Radio

30

—

Not used

31

—

Not used

32

—

Not used

33

15A

Headlamps, Daytime Running
Lamps (DRL) module, Instrument
cluster

34

—

Not used

35

15A

Horn relay (if not equipped with a
CSM)

36

—

Not used

Roadside Emergencies

187

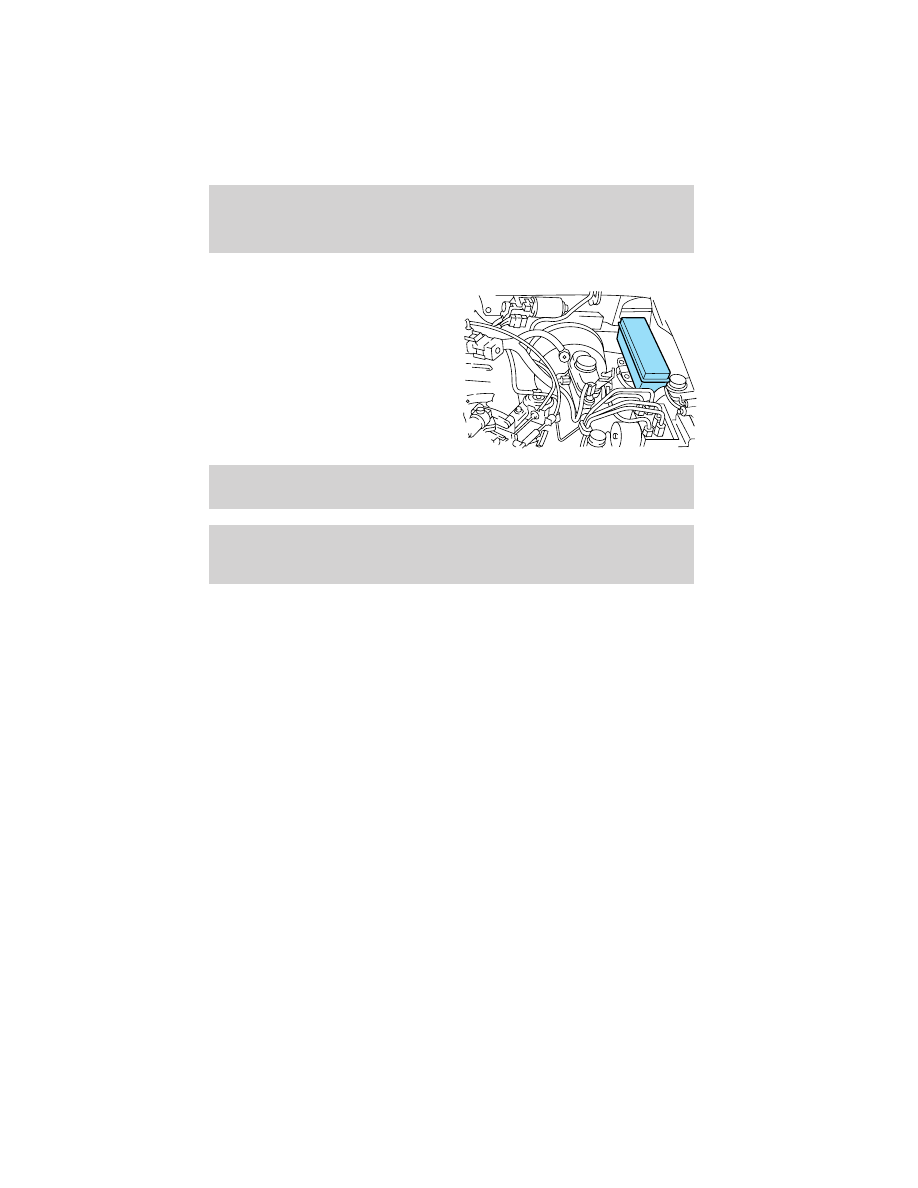

Power distribution box

The power distribution box is
located in the engine compartment.
The power distribution box contains
high-current fuses that protect your
vehicle’s main electrical systems
from overloads.

WARNING: Always disconnect the battery before servicing high
current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the Power Distribution Box before reconnecting
the battery or refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and specifications chapter.

Roadside Emergencies

188

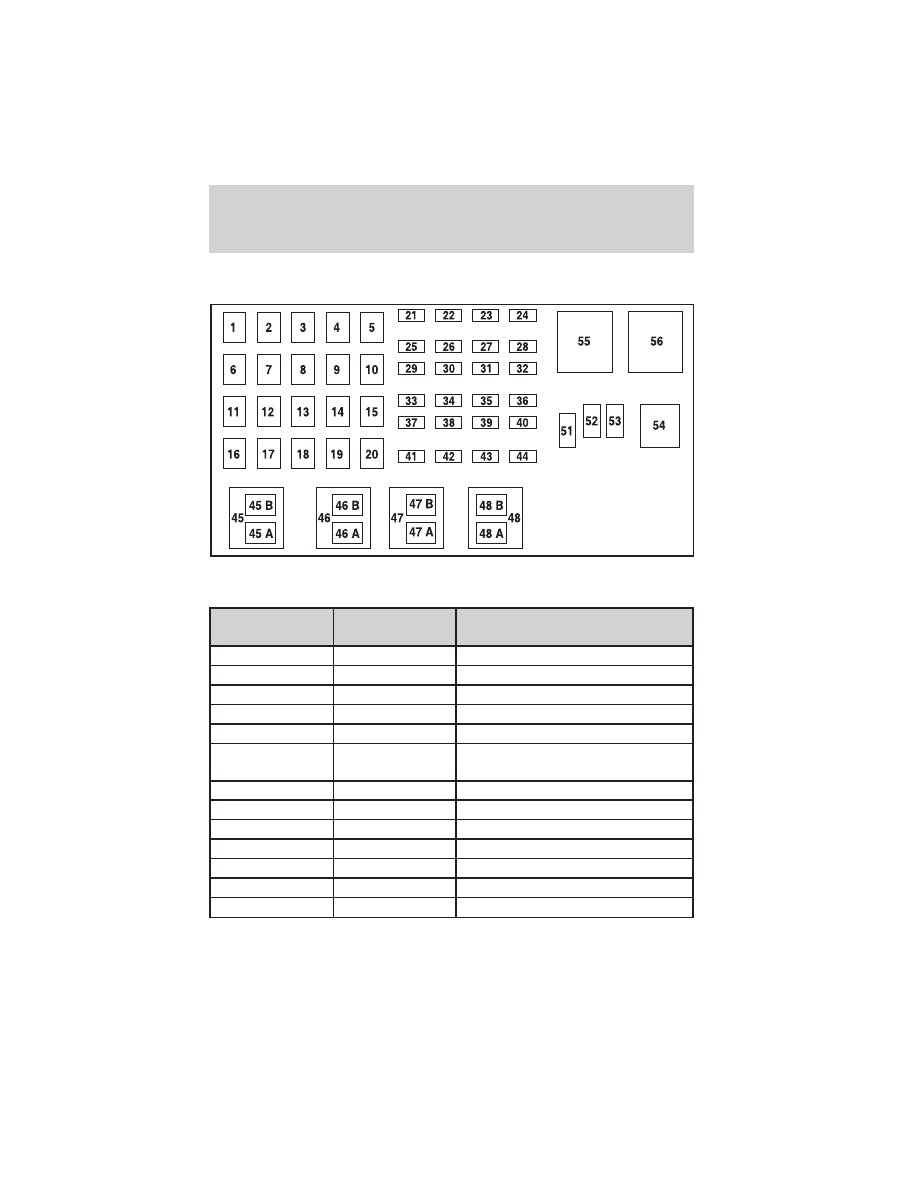

2.3L engine (if equipped)

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

50A**

I/P fuse panel

2

—

Not used

3

—

Not used

4

—

Not used

5

—

Not used

6

50A**

Anti-lock Brake System (ABS)
pump motor

7

30A*

Powertrain Control Module (PCM)

8

20A*

Central security module, Power
door locks, Remote entry

9

—

Not used

10

—

Not used

11

50A**

Starter relay, Ignition switch

12

20A*

Power windows

1

2

3

4

5

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

6

7

8

9

10

55

49

48

54

53

52

51

56

56 B

56 A

50

50 B

50 A

47

45

45 B

45 A

46

46 B

46 A

11

12

13

14

15

16

17

18

19

20

Roadside Emergencies

189

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

13

—

Not used

14

—

Not used

15

—

Not used

16

40A**

Blower motor

17

20A**

Auxiliary cooling fan

18

—

Not used

19

—

Not used

20

—

Not used

21

10A*

PCM memory

22

—

Not used

23

20A*

Fuel pump motor

24

30A*

Headlamps

25

10A*

A/C clutch relay

26

—

Not used

27

—

Not used

28

30A*

ABS module

29

—

Not used

30

15A*

Trailer Tow

31

20A*

Foglamp, Daytime Running Lamps
(DRL)

32

—

Not used

33

15A*

Park lamp, Central security
module

34

—

Not used

35

—

Not used

36

—

Not used

37

—

Not used

38

10A*

Left headlamp low beam

39

—

Not used

40

—

Not used

41

20A*

Heated oxygen sensors

Roadside Emergencies

190

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

42

10A*

Right headlamp low beam

43

—

(Resistor)

44

—

Not used

45A

—

Wiper HI/LO relay

45B

—

Wiper park/run relay

46A

—

Fuel pump relay

46B

—

Trailer tow relay

47

—

Starter relay

48

—

Auxiliary cooling fan

49

—

Not used

50

—

Not used

51

—

Not used

52

—

Not used

53

—

PCM Diode

54

—

PCM Relay

55

—

Blower motor relay

56A

—

A/C clutch relay

56B

—

Front washer pump relay

* Mini Fuses ** Maxi Fuses

Roadside Emergencies

191

3.0L and 4.0L engines (if equipped)

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

50A**

I/P fuse panel

2

—

Not used

3

—

Not used

4

—

Not used

5

—

Not used

6

50A**

Anti-lock Brake System (ABS)
Pump Motor

7

30A*

Powertrain Control Module (PCM)

8

20A*

Power door locks, Remote entry

9

—

Not used

10

—

Not used

11

50A**

Starter relay, Ignition switch

12

20A*

Power windows

13

20A*

4x4 motor

Roadside Emergencies

192

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

14

—

Not used

15

—

Not used

16

40A**

Blower motor

17

—

Not used

18

—

Not used

19

—

Not used

20

—

Not used

21

10A*

PCM memory

22

—

Not used

23

20A*

Fuel pump motor

24

30A*

Headlamps

25

10A*

A/C clutch solenoid

26

—

Not used

27

—

Not used

28

30A*

ABS module

29

—

Not used

30

15A*

Trailer tow

31

20A*

Foglamps, Daytime Running
Lamps (DRL)

32

—

Not used

33

15A*

Park lamp

34

—

Not used

35

—

Not used

36

—

Not used

37

—

Not used

38

10A*

Left headlamp low beam

39

—

Not used

40

—

Not used

41

20A*

Heated oxygen sensors

42

10A*

Right headlamp low beam

43

—

Not used

Roadside Emergencies

193

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

44

—

Not used

45A

—

Wiper HI/LO

45B

—

Wiper park/run

46A

—

Fuel pump

46B

—

Trailer tow

47A

—

A/C clutch solenoid

47B

—

Front washer pump

48A

—

Fog lamps

48B

—

Fog lamp relay

51

—

Not used

52

—

Not used

53

—

PCM Diode

54

—

PCM

55

—

Blower

56

—

Starter

* Mini Fuses ** Maxi Fuses

CHANGING THE TIRES

If you get a flat tire while driving, do not apply the brake heavily.
Instead, gradually decrease your speed. Hold the steering wheel firmly
and slowly move to a safe place on the side of the road.

The use of tire sealants is not recommended and may compromise the
integrity of your tires. The use of tire sealants may also affect your tire
pressure monitoring system (if equipped).

Roadside Emergencies

194

Temporary spare tire information

Your vehicle may have a temporary or conventional spare tire. The
temporary spare tire for your vehicle is labeled as such. It is smaller than
a regular tire and is designed for emergency use only. Replace this tire
with a full-size tire as soon as possible.

It is not recommended that the vehicle be operated in 4WD modes with
a temporary spare. If 4WD operation is necessary, do not operate above
speeds of 16 km/h (10 mph) or for distances above 80 km (50 miles).

WARNING: If you use the temporary spare tire continuously or
do not follow these precautions, the tire could fail, causing you
to lose control of the vehicle, possibly injuring yourself or
others.

When driving with the temporary spare tire do not:
• exceed 80 km/h (50 mph) under any circumstances
• load the vehicle beyond maximum vehicle load rating listed on the

Safety Compliance Label

• tow a trailer
• use tire chains
• drive through an automatic car wash, because of the vehicle’s reduced

ground clearance

• try to repair the temporary spare tire or remove it from its wheel rim
• use the wheel for any other type of vehicle

Conventional spare tire information

If you have the conventional spare tire, you can use it as a spare or a
regular tire. The spare is identical to the other tires on your vehicle,
although the wheel may not match.

Roadside Emergencies

195
