Mazda Tribute. Руководство - часть 16





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ИМЕЮЩИЕСЯ В НАЛИЧИИ СИЛОВЫЕ АГРЕГАТЫ ДЛЯ ЕВРОПЕЙСКИХ
FORD MAVERICK И MAZDA TRIBUTE


•  Модели коробок передач в блоке с ведущим мостом идентифицируются

по номеру модели, указываемом на идентификационной бирке.
Идентификационная бирка помещается на задней стороне картера
коробки передач в блоке с ведущим мостом, а также на дне крышки
основного блока управления.



ПРИМЕНЕНИЕ

МОДЕЛЬ КОРОБКИ ПЕРЕДАЧ В

БЛОКЕ С ВЕДУЩИМ МОСТОМ CD4E

I4 - Maverick

PTA-P*

V6 - Maverick / Tribute 3.77

PTA-V*

Примечание: I4 = Встроенный 4 цилиндр



СПЕЦИФИКАЦИИ CD4E / LA4A-EL


•  Начиная с 2001 M Y, CD4E / LA4A-EL имеется в наличии в автомобилях

Ford и Mazda, оборудованных двигателями в диапазоне от 2,0 л Zetec до
3.0L Duratec V6. Основные различия между этими моделями вкратце
излагаются ниже.


Примечание:
В настоящее время Mazda Tribute с ATX имеется в наличии
только как 3.0L с AWD.


Компонент


Модель 3,0L V6
(PTA-V)

4-цилиндровые
модели
(PTA-P)  (только
FORD)

Передаточное отношение
комбинированной конечной
передачи

3,77

4,23

Дифференциал в сборе.

Со шлицами PTO

Со шлицами и без
шлицев  PTO

Гидротрансформатор

9,25”. V6 Hybrid

Текущий 9,2" и
гибридный I4

Гидротрансформатор в
сборе (7902)

YL6P-BB

F3RP-LA и YL8P-AB

Водило L/1 в сборе
(7A388)

YL8P-AA
(4-шестеренная)

YLBP-BA
(3-шестеренная)

Ширина ведущей цепи

1”.

0,75"

Количество дисков прямого
сцепления

Количество дисков
сцепления низкой скорости и
заднего хода

Ширина ленты

High Energy 52 мм

52 мм



K1-2

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

MAZDA TRIBUTE С LA4AX-EL



•

С мая 2001 в совершенно новом Mazda Tribute устанавливается LA4A-EL.
Далее следует перечень изменений CD4E, связанных с этими новыми
применениями


ВВЕДЕНИЕ AWD

•  Совершенно новый узел отбора мощности (PTO) был разработан Visteon вкупе

с соответствующими изменениями в CD4E, связанными с добавлением
средства AWD в эти новые применения. Были разработаны новые отливки
корпусов трансформаторов для включения приливов для новых болтов PTO и
для увеличения осевого зазора с узлом дифференциала. PTO устанавливается
на болтах на новые монтажные приливы и мощность передается к PTO через
шлицевой привод, который добавлен к картеру дифференциала.

•  В режиме AWD крутящий момент автоматически передается на задние колеса,

когда передние колеса оказываются в условиях пробуксовки, через муфту
вязкости (RBC). Постоянная функция 4x4 возможна при механической
блокировке RBC с помощью переключателя на перегородке между двигателем
и кабиной водителя.

•

С введением AWD коробка передач была переименована в LA4AX-EL для
различения её от применения с приводом на передние колеса


ВВЕДЕНИЕ ГИБРИДНОГО ГИДРОТРАНСФОРМАТОРА

•  Совершенно новый гидротрансформатор был разработан для соответствия

требованиям по крутящему моменту для двигателя 3.0L. В данном
гидротрансформаторе сочетается компактность лопастного колеса 9,25" с
узлом муфты гидротрансформатора с одним диском типоразмера V6. Для
увеличения надежности данного гидротрансформатора были внедрены и
другие многочисленные изменения.

•  Модель V6 – это гидротрансформатор 212K с отношением крутящих моментов

2,09, который включает муфту гидротрансформатора высокой мощности.


4-ШЕСТЕРЕННЫЙ УЗЕЛ ВОДИЛЫ ДЛЯ НИЗКОЙ/ПРОМЕЖУТОЧНОЙ
СКОРОСТЕЙ

•  Предыдущий 3-шестеренный узел водила L/1 был обновлен до 4 ведущих

шестерен для применений с высоким крутящим моментом 3,0 л. Для
увеличения срока службы подшипников в этих узлах были изменены зазоры
подшипников.


СИСТЕМА ОХЛАЖДЕНИЯ

•

Были разработаны совершенно новые системы охлаждения двигателя и
коробки передач для данного нового варианта изготовления автомобиля,
которые должны были соответствовать возросшим требованиям по
охлаждению в применении SUV. Система охлаждения трансмиссионного масла
включает вспомогательный охладитель, встроенный в бак, и воздушный
вспомогательный охладитель масла



K1-3

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Система переключателя передач



•  Для данного применения Mazda разработала совершенно новый

переключатель на основе рулевой колонки.

•  Управление рычагом переключателя коробки передач в блоке с ведущим

мостом осуществляется с помощью регулируемого троса.



Регулировка рычага переключения передач и троса

Установка троса


1.  Установите трос переключения передачи.
2.  Установите кронштейн троса переключения передачи и установите болты.
3.  Присоедините трос переключения передачи к рычагу переключателя коробки

передач в блоке с ведущим мостом.

4.  Установите гайки троса переключения передачи.
5.  Присоедините трос переключения передачи к рычагу переключателя передач.
6.  Прикрепите трос переключения передачи к кронштейну рулевой колонки.
7.  Присоедините трос переключения передачи к рычагу переключателя передач.



Регулировка троса


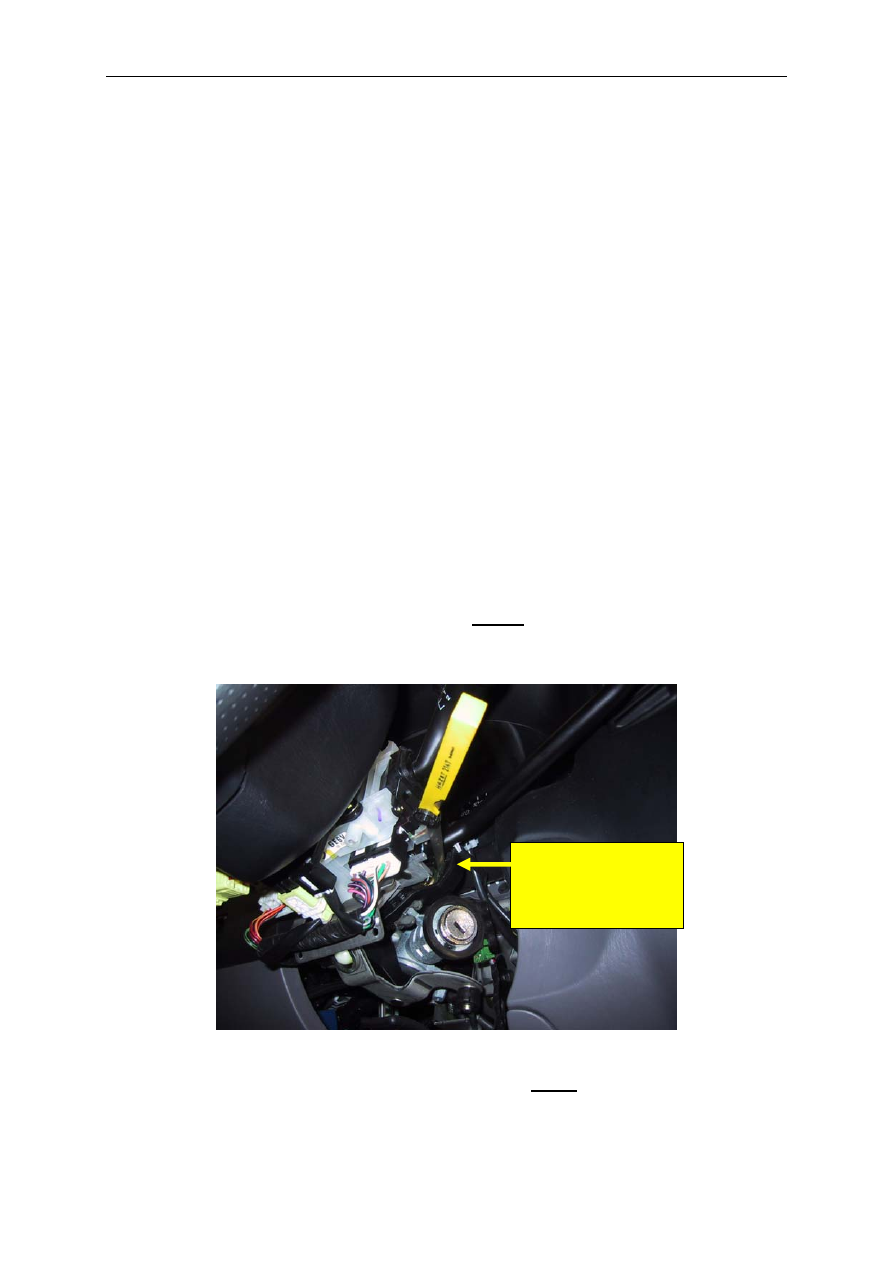

1.  Установите рычаг переключения передач в положение D DRIVE.

2.  Установите калибр для измерения зазоров 0,6 мм между избирателем рычага

переключения передач и рычагом переключения передач ниже фиксатора в
положении D.





Калибр для
измерения
зазоров 0,6 мм



3.  Снимите с рычага переключения передач груз 1,4 кг


K1-4

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ



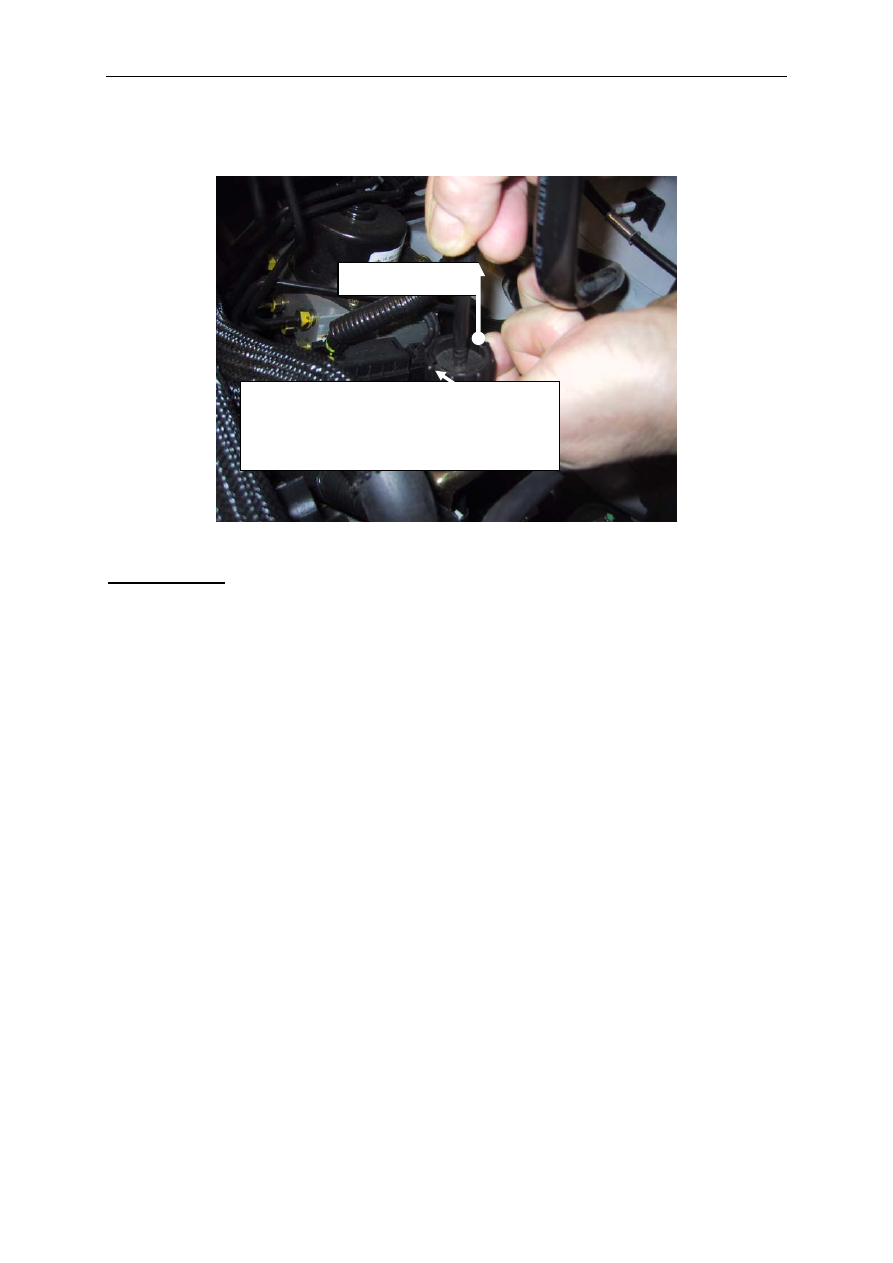

4.  Ослабьте регулирующее устройство переключения передач для

регулировки троса, а затем затяните.







Подтяните

Поверните на 90° для
разблокировки/блокировки



Примечание:
Прежде, чем поворачивать стопорную гайку регулировочного устройства троса,
аккуратно вдавите два крепящих зажима. Старайтесь их не повредить. После
чего можно приступать к замене всего узла троса переключения передач.

5.  Проверьте провес переключения передач. При необходимости регулировку

следует повторить.


6.  Установите декоративные крышки на рулевую колонку.




Поиск неисправностей LA4AX-EL



•  Установите DTC при помощи тестера WDS.
•  Для поиска неисправностей следуйте инструкциям по диагностике.
•  Выполните тест на линейное давление при помощи WDS.
•  При проведении испытания привода или при подъеме автомобиля с

отрывом колес от земли проконтролируйте переключение передач и
сигналы переключения передач к соленоидам клапанов с помощью функции
WDS DataLogger.

•  Для выполнения тестирования воспользуйтесь работой соленоида и

таблицами переключения передач.

•

Для подробной информации обращайтесь к руководству по ремонту Tribute



K1-5
