Lifan 720 / Cebrium. Руководство - часть 353

85-14

Приборная панель и облицовка туннеля пола - Нижний правый щиток приборной панели







10.

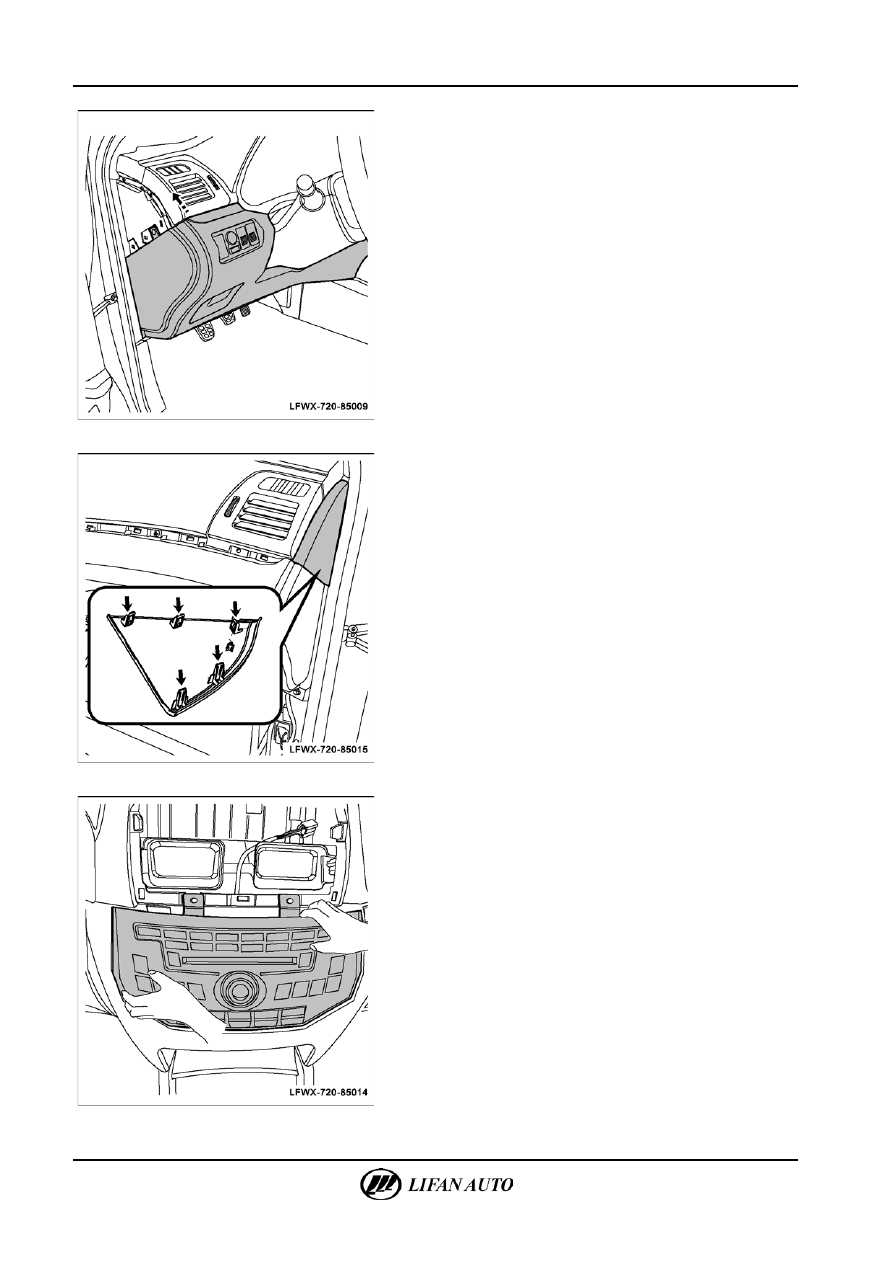

Установка нижнего левого щитка приборной панели

А.  Установить левый нижний щиток приборной панели (см.

главу 85 «Приборная панель и облицовка туннеля пола —

Нижний левый щиток приборной панели — Замена»).







11.

Установка правой боковой крышки приборной панели

А.  Установить правую боковую крышку приборной панели.
△ Сов

е

т



При установке правой крышки приборной панели необходимо

применить усилие, чтобы вставить фиксатор.







12.

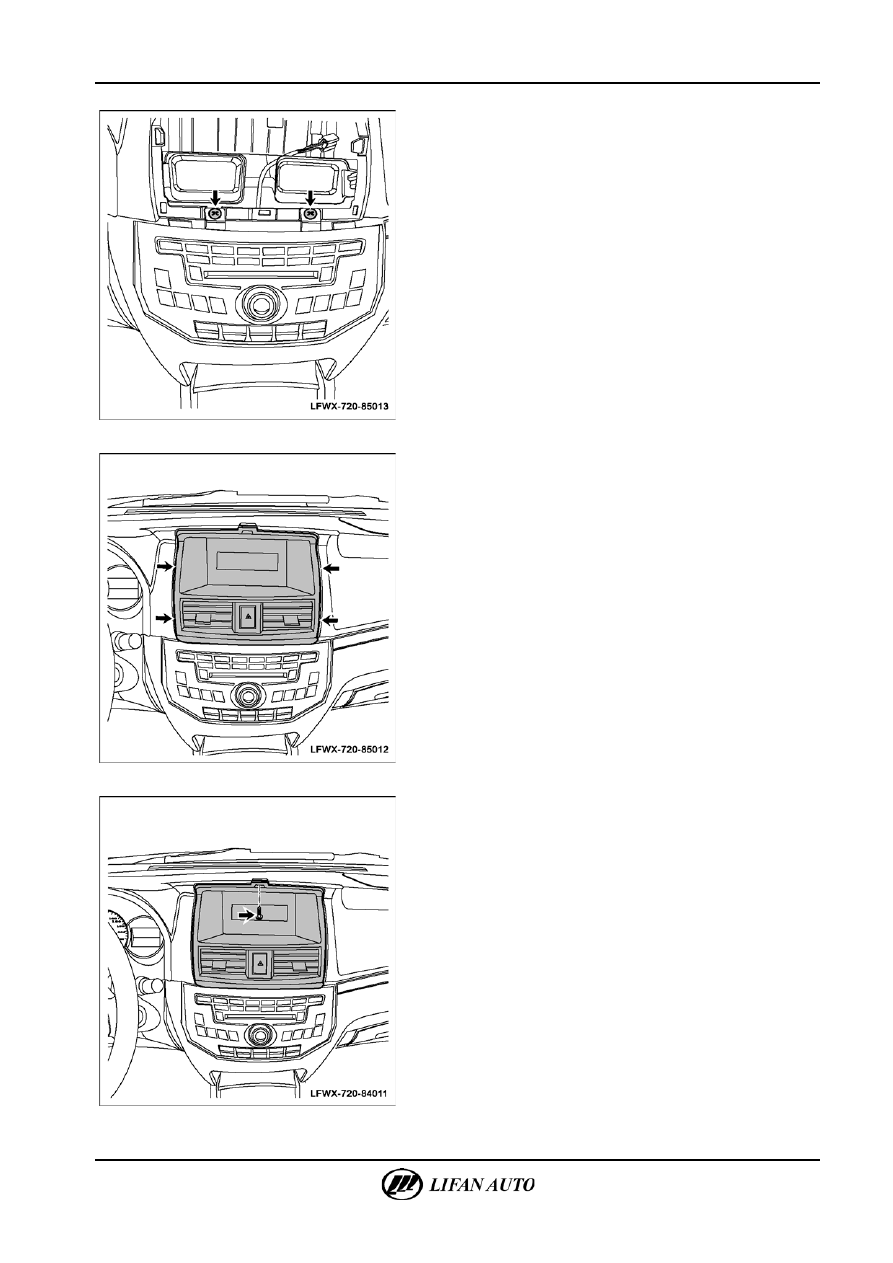

Установка панели управления кондиционером в сборе

А.  Установить корпус приемника/проигрывателя компакт-

дисков и центральную панель управления.



Приборная панель и облицовка туннеля пола — Нижний правый щиток приборной панели

85-15





Б.  Установить крепежные винты корпуса

приемника/проигрывателя компакт-дисков и затянуть их.
Момент затяжки: 5–6 Н·м







13.

Установка решетки воздуховода в средней части

приборной панели

А.  Установить решетку воздуховода в средней части

приборной панели.







Б.  Установить крепежные винты решетки воздуховода

в средней части приборной панели и затянуть их.
Момент затяжки: 5–6 Н·м

85-16

Приборная панель и облицовка туннеля пола - Нижний правый щиток приборной панели







14.

Установка вещевого ящика

А.  Установить вещевой ящик (см. главу 85 «Приборная

панель и облицовка туннеля пола — Вещевой ящик —

Замена»).



Приборная панель и облицовка туннеля пола — Вещевой ящик

85-17

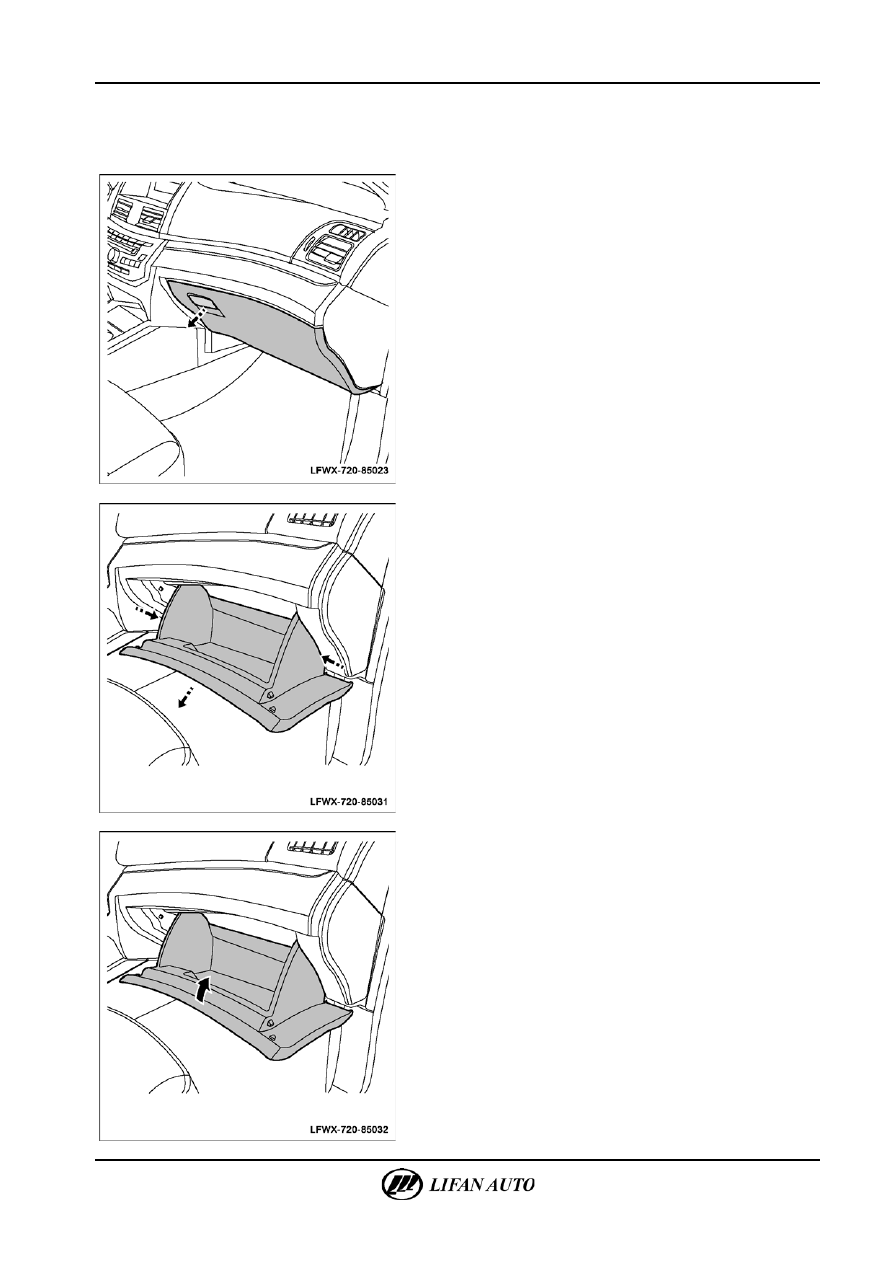

Вещевой ящик

Замена



1.

Снятие вещевого ящика

А.  Открыть вещевой ящик.







Б.  Взять вещевой ящик за обе стороны, потянуть наружу

и снять вещевой ящик.







2.

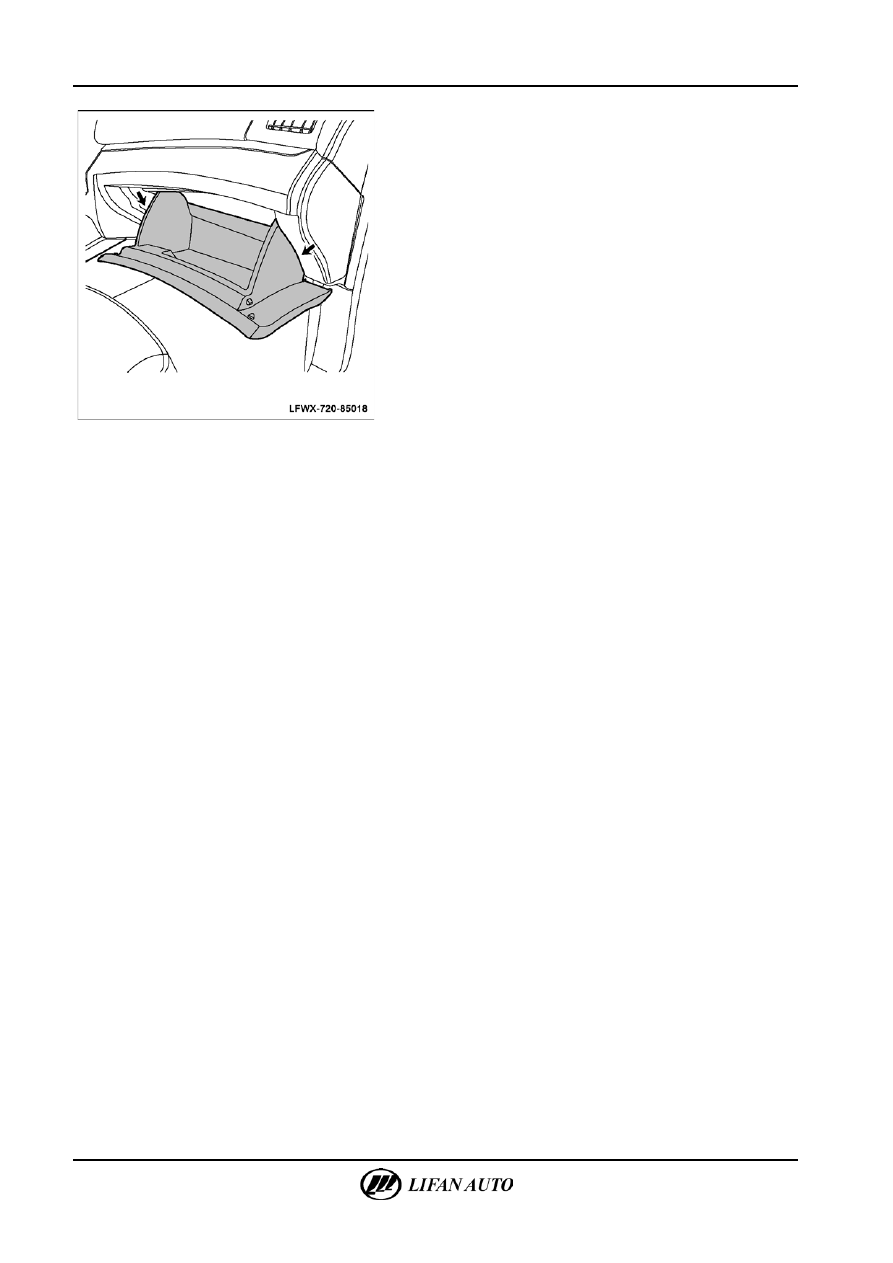

Установка вещевого ящика

А.  Выровнять вещевой ящик с монтажными отверстиями

и вставить ящик.

Б.  Закрыть вещевой ящик.
