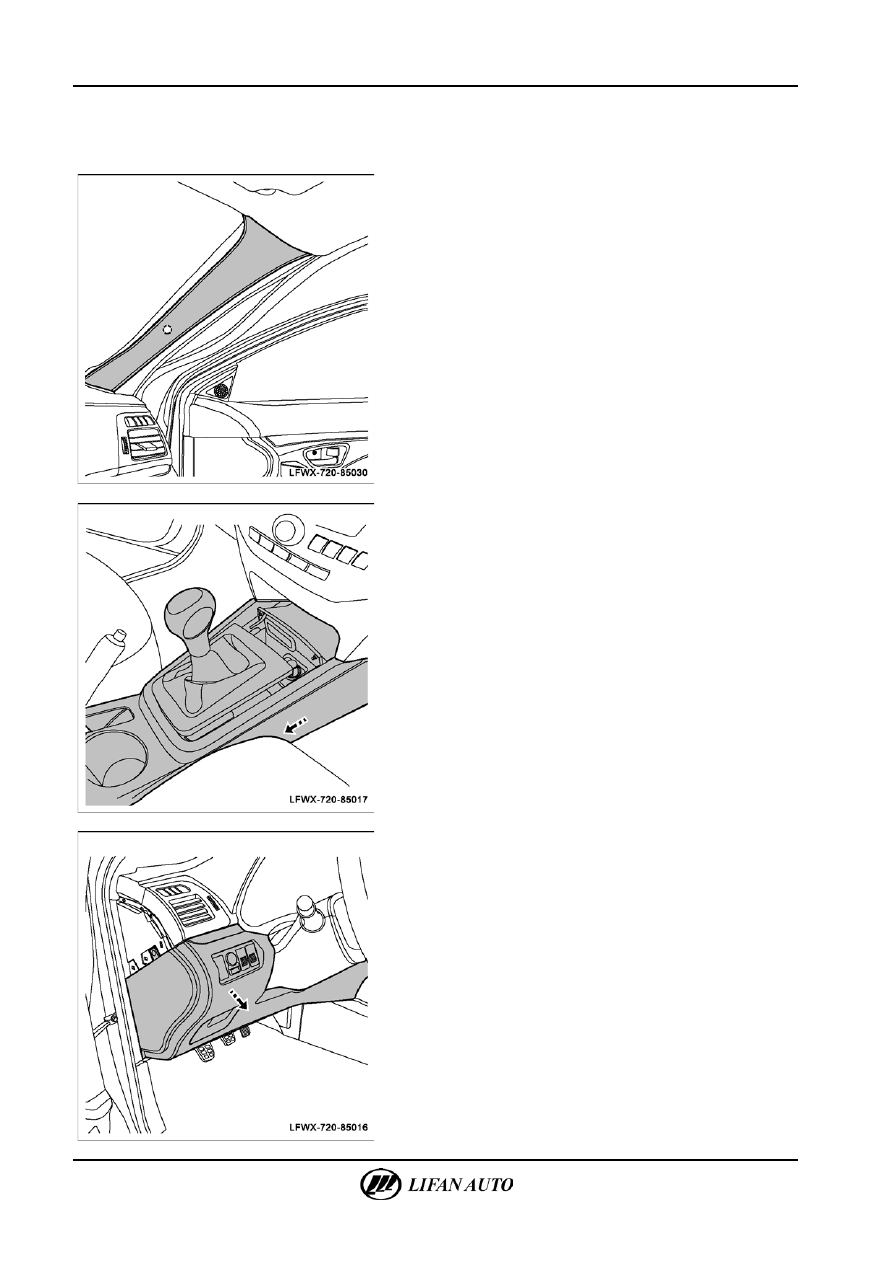

85-18

Приборная панель и облицовка туннеля пола - Приборная панель





Приборная панель

Замена



1.

Снятие панели обивки левой передней стойки

А.  Снять панель обивки передней стойки с обеих сторон

приборной панели (см. главу 81 «Внутренние и внешние

декоративные элементы. Панель обивки передней стойки.

Замена»).







2.

Снятие облицовки туннеля пола в сборе

А.  Снять левый и правый щиток с облицовки туннеля пола.
Б.  Снять облицовку туннеля пола в сборе (см. главу 85

«

Приборная панель и облицовка туннеля пола — Панель

облицовки туннеля пола — Замена»).







3.

Снятие нижнего левого щитка приборной панели

А.  Снять рукоятку тяги замка капота.
Б.  Снять левую боковую крышку приборной панели.
В.  Снять левый нижний щиток приборной панели (см.

главу 85 «Приборная панель и облицовка туннеля пола —

Нижний левый щиток приборной панели — Замена»).

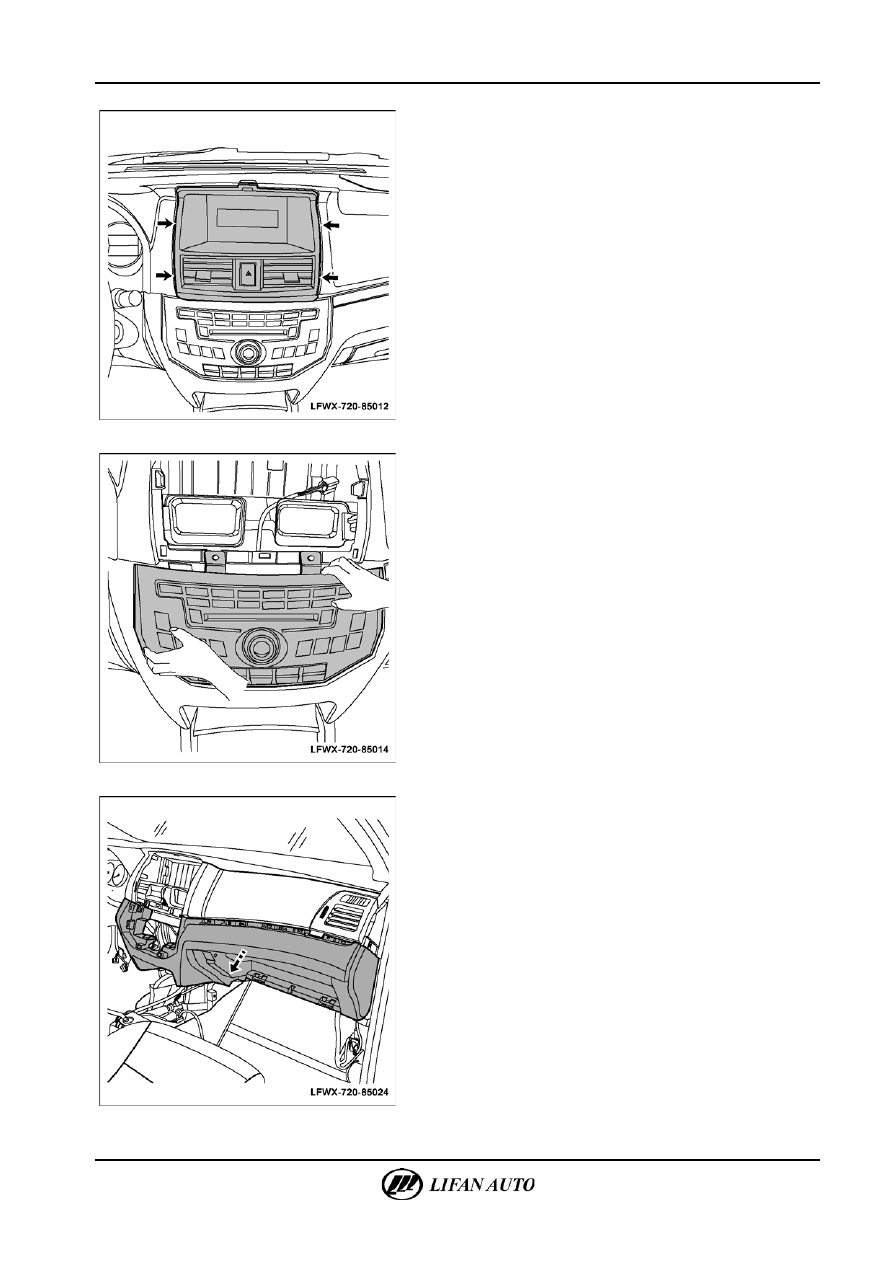

Приборная панель и облицовка туннеля пола — Приборная панель

85-19





4.

Снятие решетки воздуховода в средней части

приборной панели

А.  Вывернуть крепежные болты решетки воздуховода

в средней части приборной панели.

Б.  Поднять решетку воздуховода в средней части приборной

панели, отсоединить разъем.

В.  Снять решетку воздуховода в средней части приборной

панели.







5.

Снятие панели управления кондиционером

и приемника/проигрывателя компакт-дисков

А.  Вывернуть крепежные болты панели управления

кондиционером и корпуса приемника/проигрывателя

компакт-дисков.

Б.  Поднять панель управления кондиционером и корпус

приемника/проигрывателя компакт-дисков и отсоединить

разъемы.

В.  Снять панель управления кондиционером и корпус

приемника/проигрывателя компакт-дисков.







6.

Снятие нижнего правого щитка приборной панели

А.  Снять левый нижний щиток приборной панели (см.

главу 85 «Приборная панель и облицовка туннеля пола —

Нижний левый щиток приборной панели — Замена»).

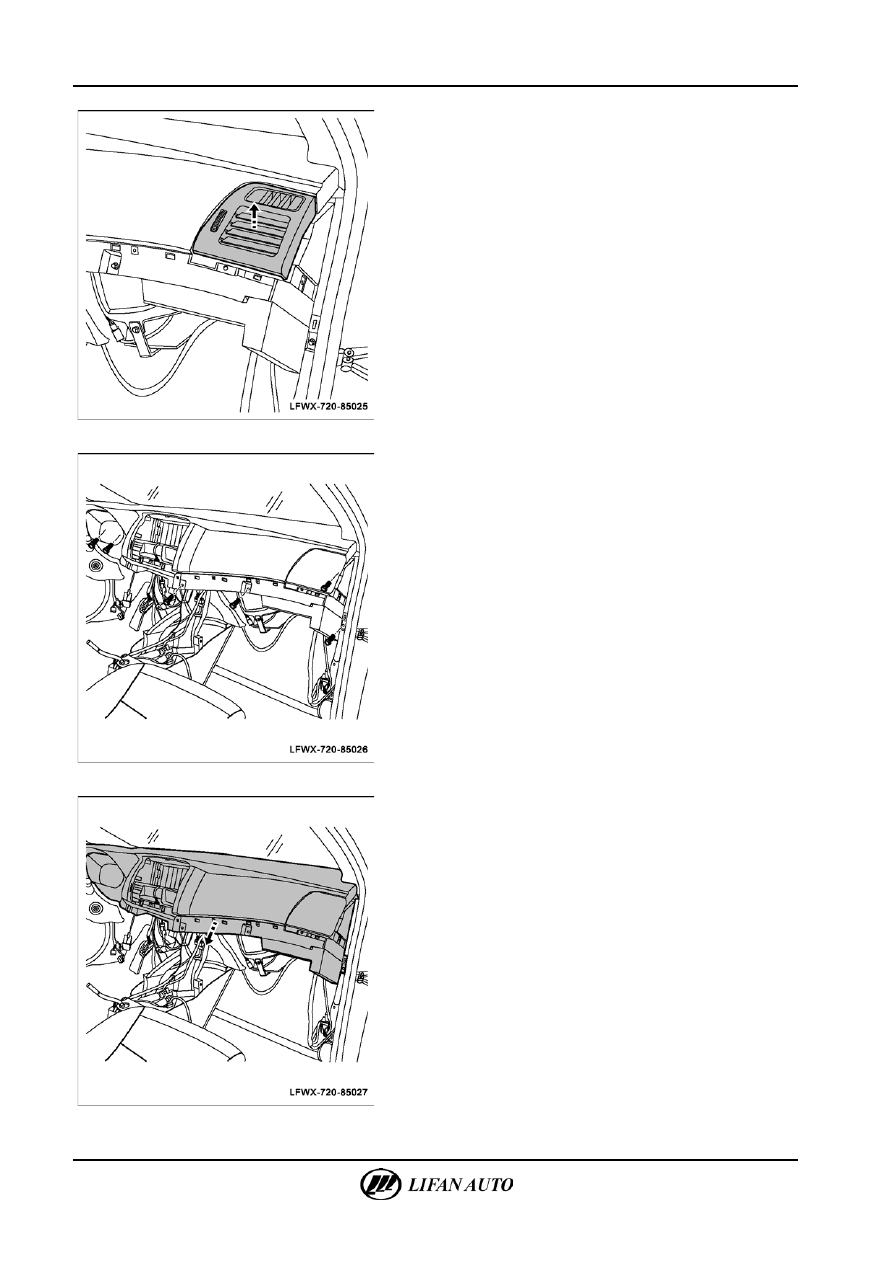

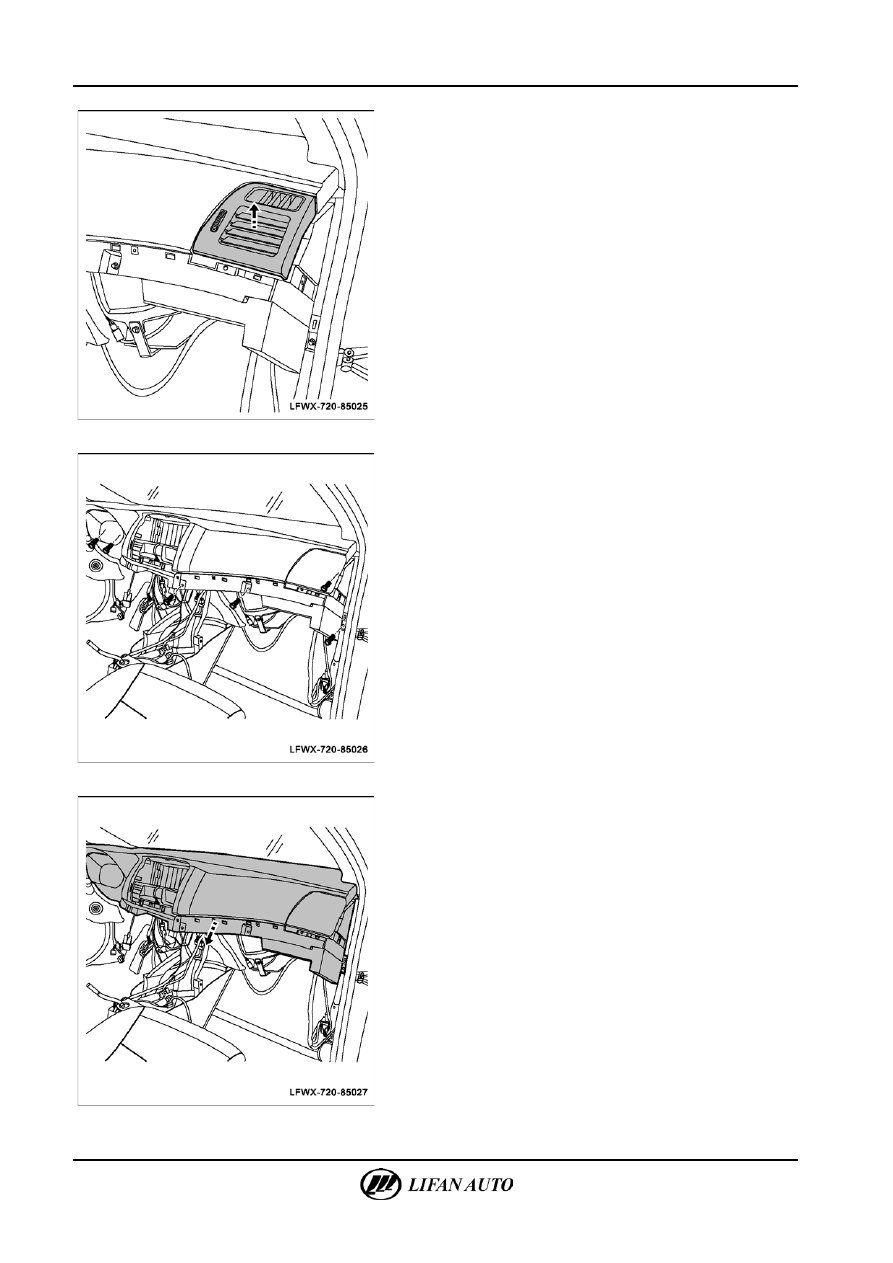

85-20

Приборная панель и облицовка туннеля пола - Приборная панель







7.

Снятие решетки воздуховода на приборной панели

А.  Снять решетку воздуховода с левой стороны приборной

панели.

Б.  Снять решетку воздуховода с правой стороны приборной

панели.







8.

Снятие приборной панели

А.  Вывернуть крепежные болты приборной панели.







Б.  Вместе с помощником снять приборную панель.

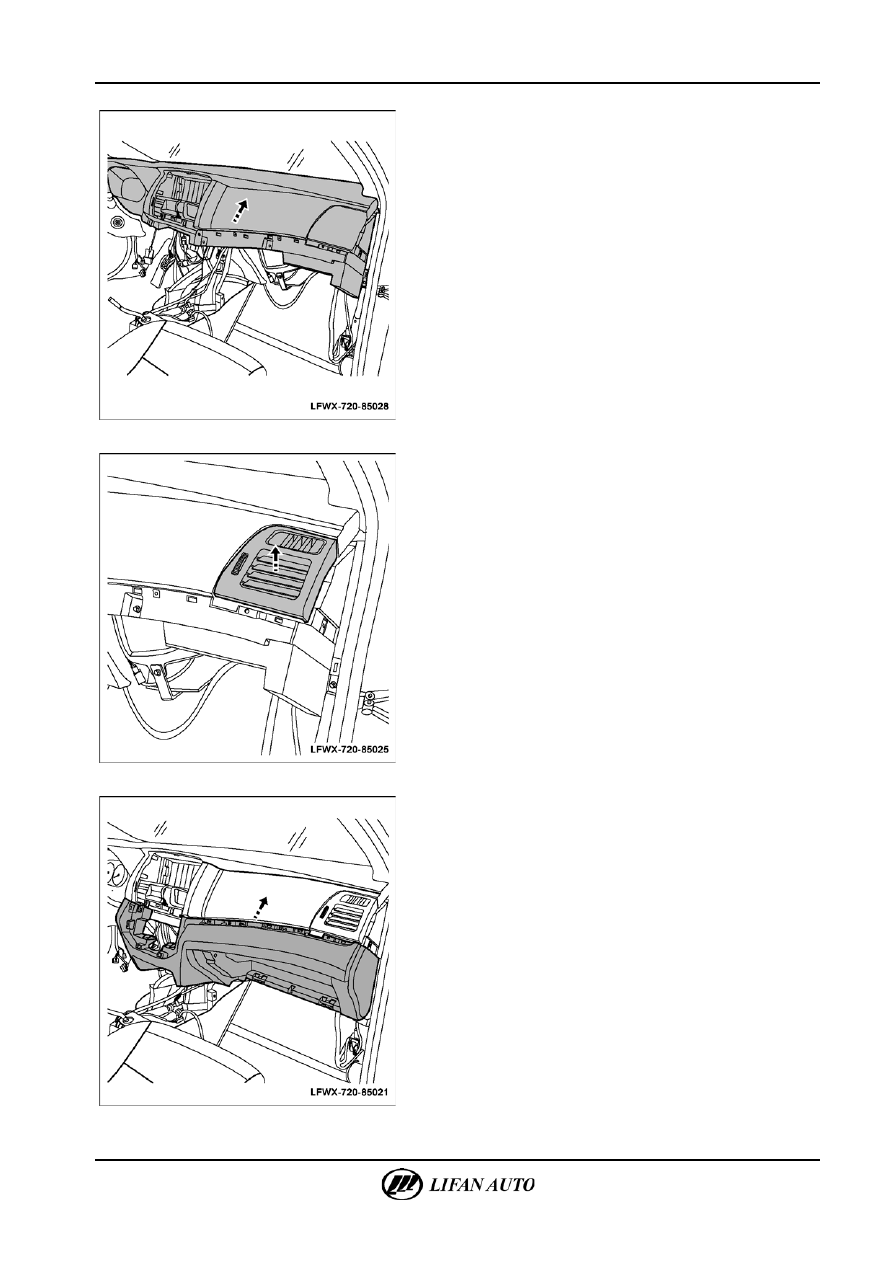

Приборная панель и облицовка туннеля пола — Приборная панель

85-21





9.

Установка приборной панели

А.  Очистить место под приборной панелью. Упорядочить

жгуты проводов.

Б.  Установить на место приборную панель.
В.  Затянуть крепежные болты приборной панели.

Момент затяжки: 8–9 Н·м







10.

Установка решеток воздуховода на приборной панели

А.  Установить решетку воздуховода на левой стороне

приборной панели.

Б.  Установить решетку воздуховода на правой стороне

приборной панели.







11.

Установка нижнего правого щитка приборной панели

А.  Установить левый нижний щиток приборной панели (см.

главу 85 «Приборная панель и облицовка туннеля пола.

Нижний правый щиток приборной панели. Замена»).
