85-6

Приборная панель и облицовка туннеля пола - Нижний левый щиток приборной панели







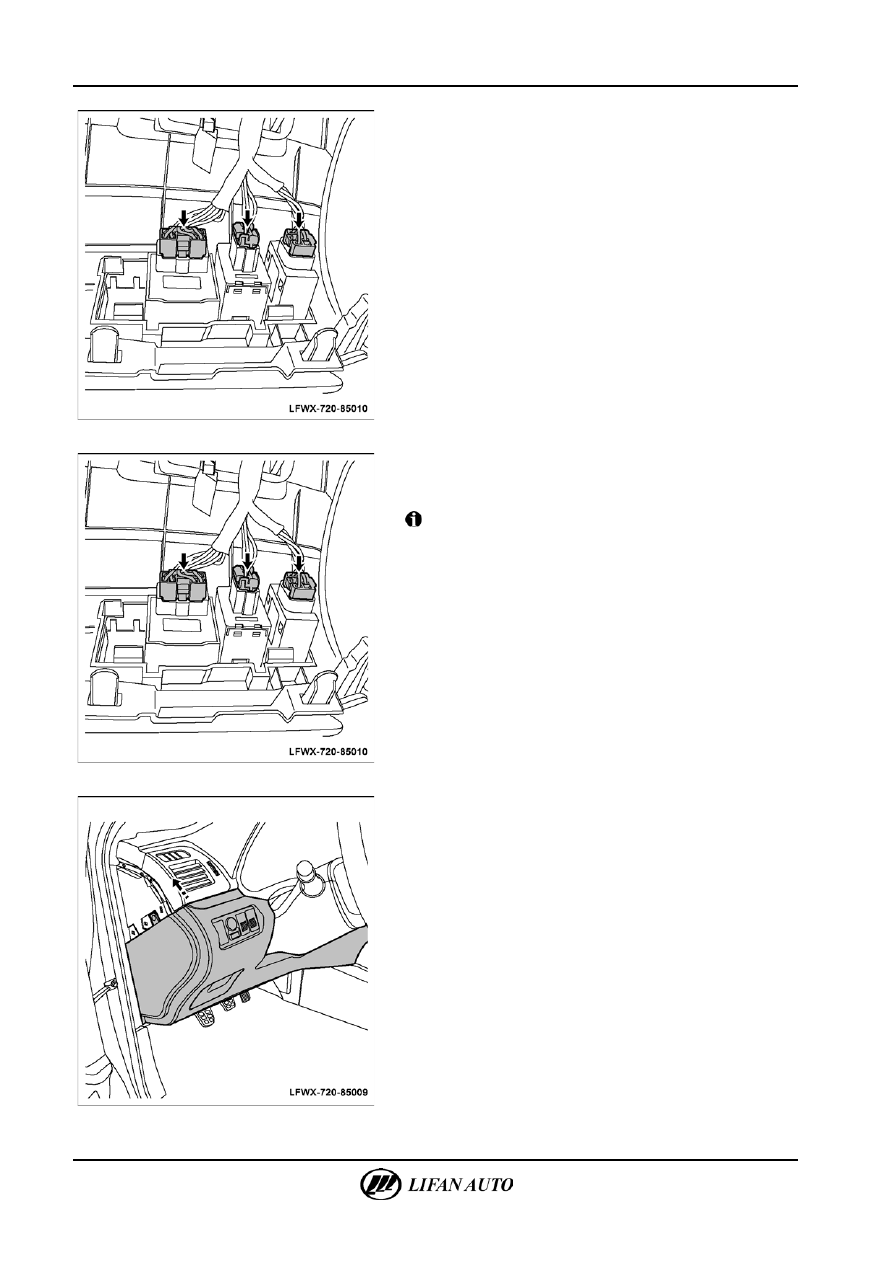

В.  Развернуть нижний щиток приборной панели

и отсоединить разъемы привода зеркала заднего вида

и регулировки направления света фар.

Г.  Снять нижний левый щиток приборной панели.







7.

Установка нижнего левого щитка приборной панели

А.  Соединить разъемы привода зеркала заднего вида

и регулировки направления света фар.



Внимание

Соединить разъем. Если вы слышите отчетливый щелчок,

это означает, что разъем установлен на место.







Б.  Закрепить нижний левый щиток приборной панели.
△

Совет

При установке левого нижнего щитка приборной панели

необходимо применить усилие, чтобы вставить фиксатор.



Приборная панель и облицовка туннеля пола — Нижний левый щиток приборной панели

85-7





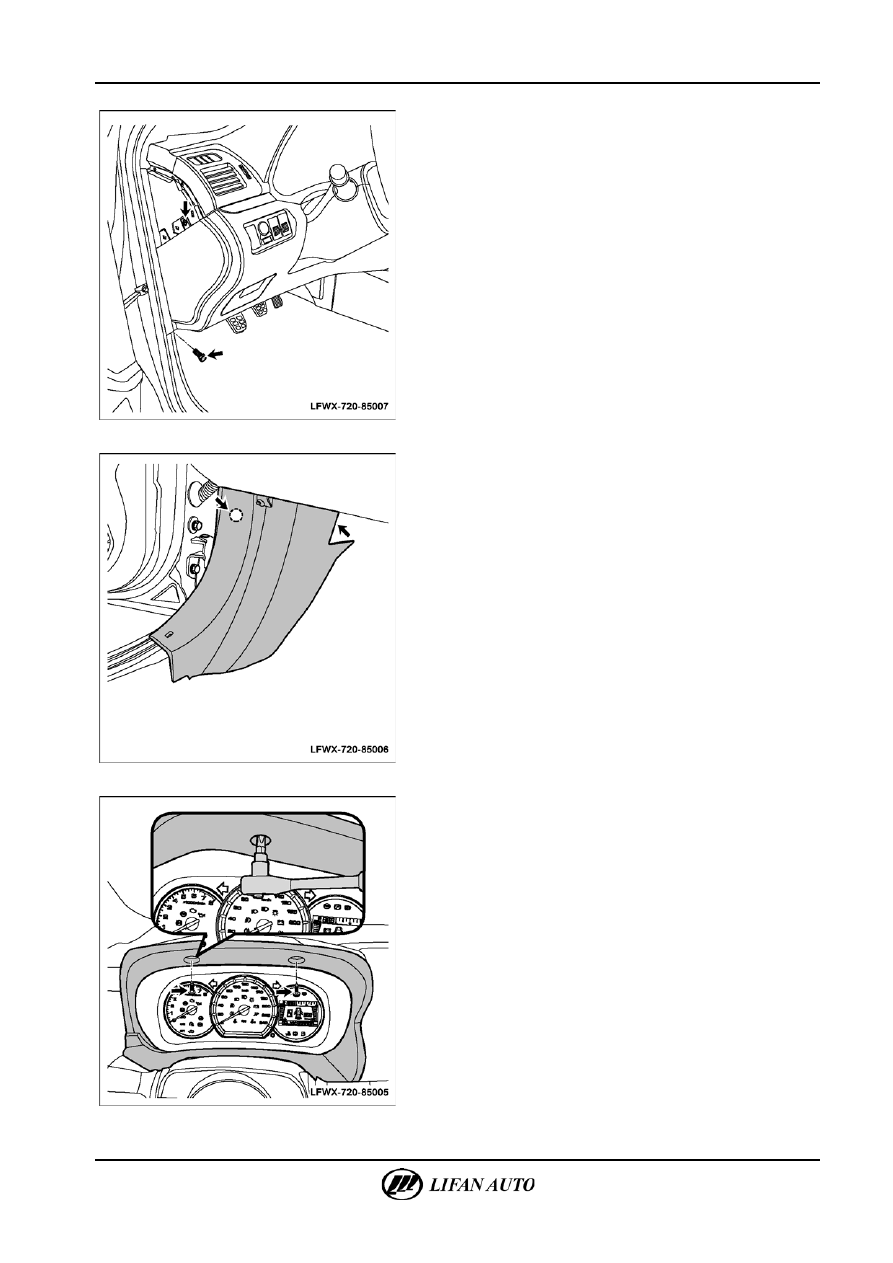

В.  Установить крепежные болты нижнего левого щитка

приборной панели и затянуть их.
Момент затяжки: 8–9 Н·м







8.

Установка панели обивки левой передней стойки

А.  Снять панель обивки левой передней стойки (см. главу 81

«

Внутренние и внешние декоративные элементы — Панель

обивки передней стойки. Замена»).







9.

Установка рамки щитка приборов

А.  Установить рамку щитка приборов (см. главу 75 «Система

информирования водителя — Комбинация приборов —

Замена»).

85-8

Приборная панель и облицовка туннеля пола - Нижний левый щиток приборной панели







10.

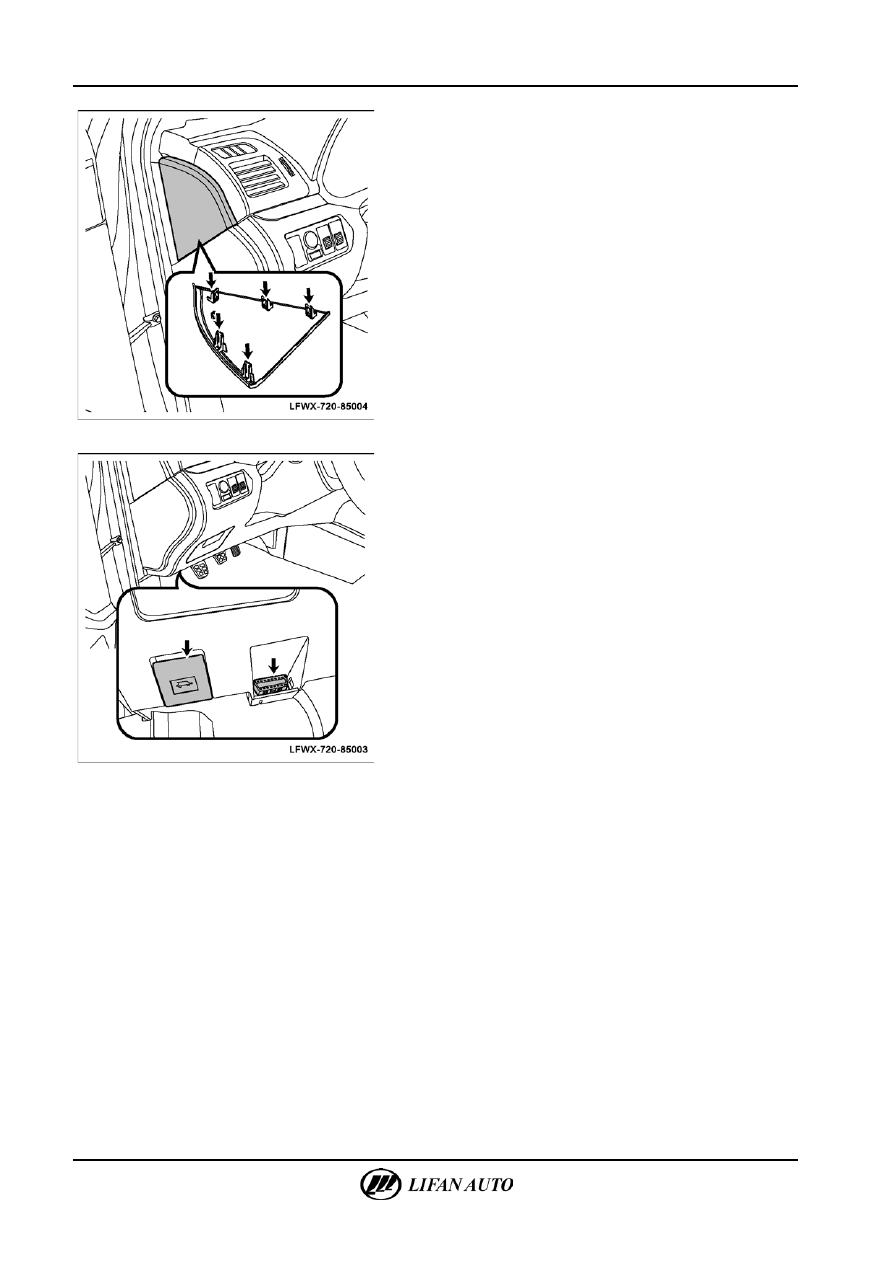

Установка левой боковой крышки приборной панели

А.  Установить левую боковую крышку приборной панели.
△ Сов

е

т



При установке левой крышки приборной панели необходимо

применить усилие, чтобы вставить фиксатор.







11.

Установка рукоятки тяги замка капота

А.  Установить рукоятку тяги замка капота.
12.

Установка диагностического разъема



Приборная панель и облицовка туннеля пола — Нижний правый щиток приборной панели

85-9



Нижний правый щиток приборной панели

Замена



1.

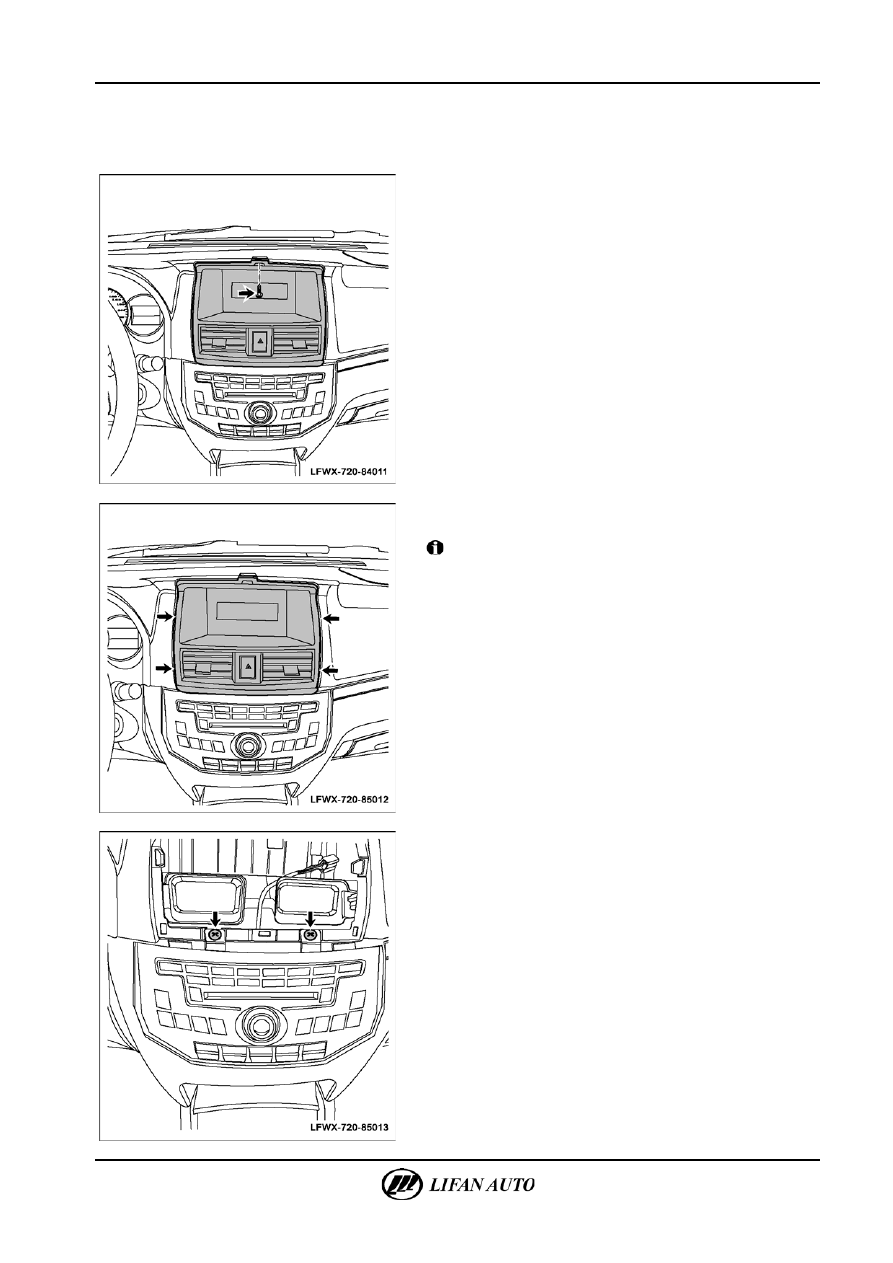

Снятие решетки воздуховода в средней части

приборной панели

А.  Вывернуть винты с решетки воздуховода в средней части

приборной панели.







Б.  Отсоединить решетку воздуховода в средней части

приборной панели с помощью плоской отвертки.



Внимание

Обмотать стержень отвертки клейкой лентой, чтобы

предотвратить повреждение приборной панели.
В.  Снять решетку воздуховода в средней части приборной

панели.

△ Сов

е

т



Закрепить решетку воздуховода в средней части приборной

панели или отсоединить разъем для снятия панели.







2.

Снятие панели управления кондиционером в сборе

А.  Вывернуть крепежные винты корпуса приемника/

проигрывателя компакт-дисков.

△ Сов

е

т



Корпус приемника/проигрывателя компакт-дисков и

центральная панель управления закреплены общими винтами.
