85-2

Приборная панель и облицовка туннеля пола - Приборная панель и облицовка туннеля пола





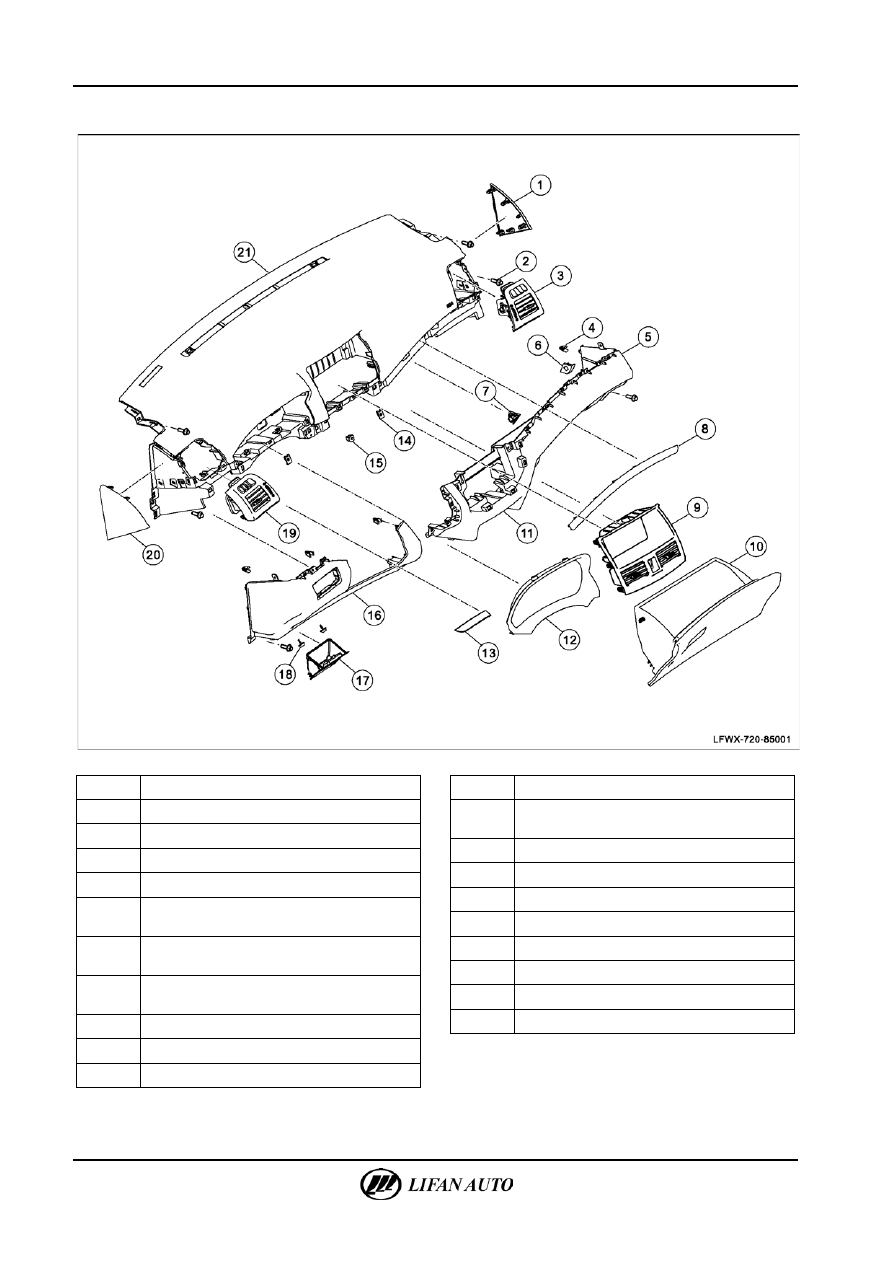

Схема компонентов (приборная панель)





1

Правая боковая крышка приборной панели

2

Шестигранный болт с буртиком

3

Правая решетка воздуховода

4

Пластмассовый фиксатор

5

Нижний правый щиток приборной панели

6

Втулка правого отверстия крепления вещевого

ящика

7

Втулка левого отверстия крепления вещевого

ящика

8

Правая декоративная полоска на приборной

панели

9

Решетка вентиляции центральная

10

Вещевой ящик

11

Нижний левый щиток приборной панели



12

Рамка комбинации приборов

13

Левая декоративная полоска на приборной

панели

14

Скоба для самонарезных винтов, тип А

15

Пружинная гайка

16

Нижний левый щиток приборной панели

17

Визитница

18

Демпферная кнопка

19

Левая решетка воздуховода

20

Левая боковая крышка приборной панели

21

Верхний щиток приборной панели





Приборная панель и облицовка туннеля пола — Приборная панель и облицовка туннеля пола

85-3



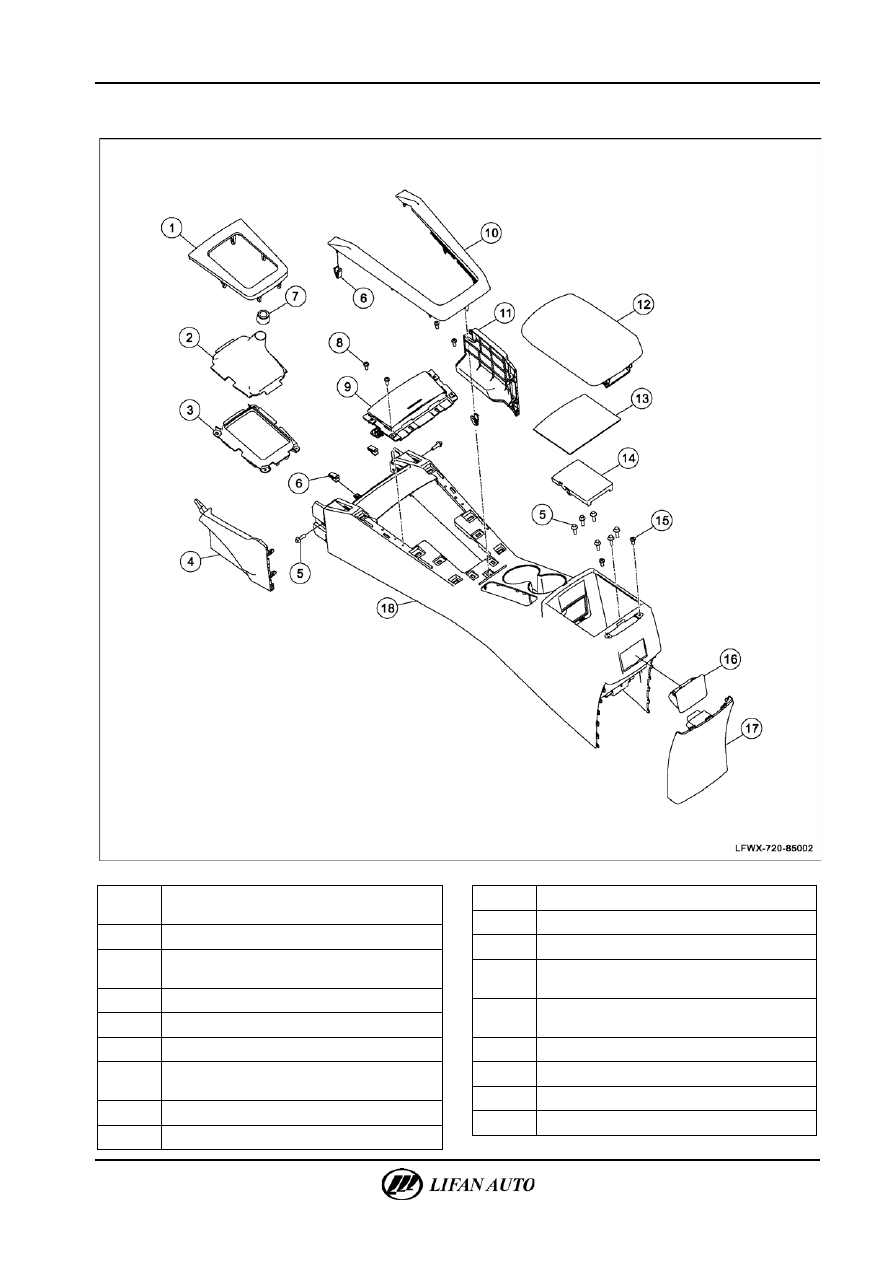

Схема компонентов (облицовка туннеля пола)





1

Декоративная рамка рычага переключения

передач

2

Кожух рычага переключения передач

3

Фиксирующая рамка кожуха рычага

переключения передач

4

Передняя левая панель облицовки туннеля пола

5

Шестигранный болт с буртиком

6

Пластмассовый фиксатор

7

Фиксирующая втулка кожуха рычага

переключения передач

8

Самонарезной винт с фигурной шляпкой

9

Передняя пепельница в сборе



10

Декоративная рамка

11

Передняя правая панель облицовки туннеля пола

12

Крышка вещевого ящика облицовки туннеля пола

13

Нижняя прокладка вещевого ящика облицовки

туннеля пола

14

Нижняя крышка вещевого ящика облицовки

туннеля пола

15

Самонарезной винт с фигурной шляпкой

16

Задняя пепельница в сборе

17

Задняя крышка облицовки туннеля пола

18

Панель облицовки туннеля пола



85-4

Приборная панель и облицовка туннеля пола - Нижний левый щиток приборной панели





Нижний левый щиток приборной панели

Замена



1.

Снятие рукоятки тяги замка капота

А.  Нажать с усилием на рукоятку тяги замка капота,

одновременно перемещая ее вверх для отделения от

нижнего левого щитка приборной панели.

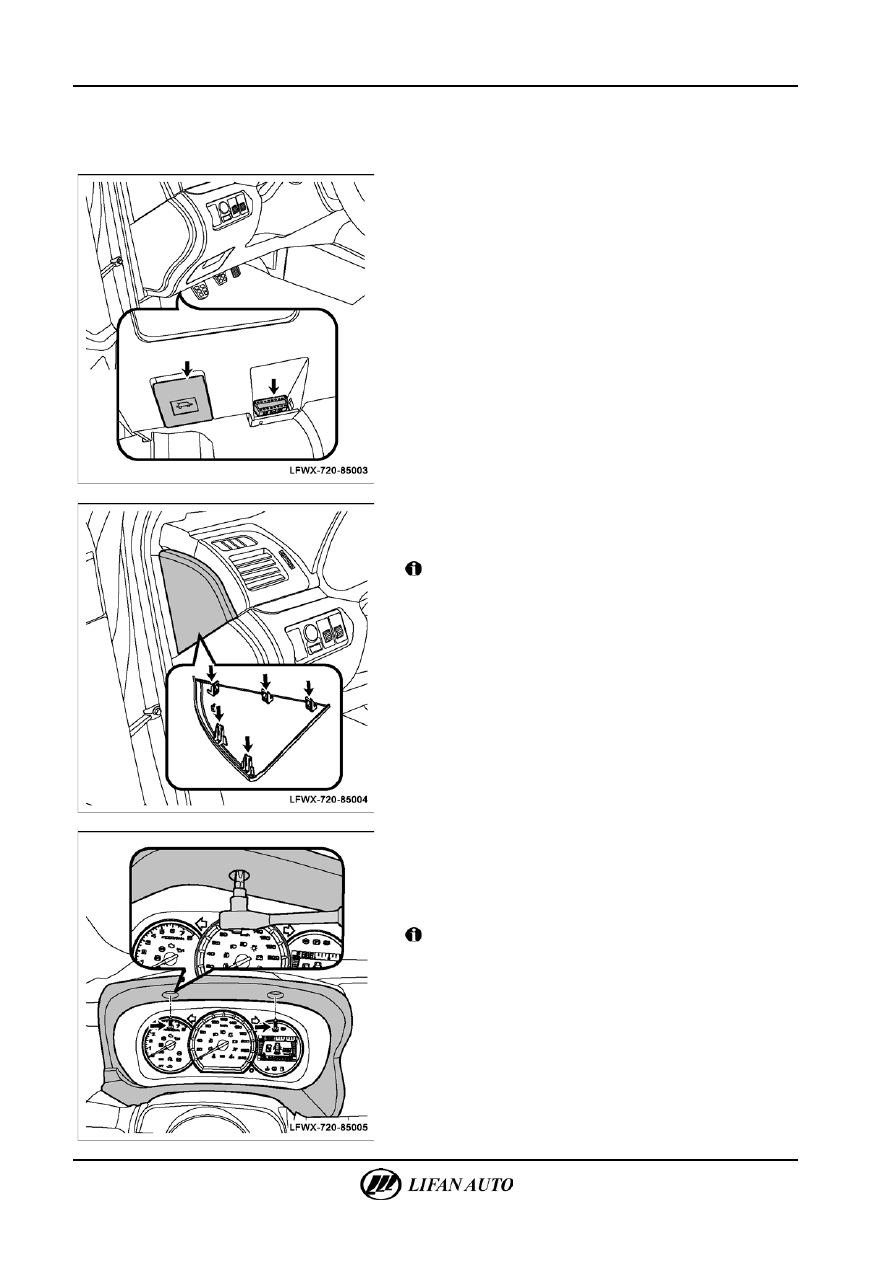

2.

Снятие диагностического разъема







3.

Снятие левой боковой крышки приборной панели

А.  Отсоединить левую боковую крышку приборной панели

с помощью плоской отвертки.



Внимание

Обмотать стержень отвертки клейкой лентой, чтобы

предотвратить повреждение приборной панели.
Б.  Снять левую боковую крышку приборной панели.







4.

Снятие рамки щитка приборов

А.  Вывернуть два крепежных винта с нижней части рамки

щитка приборов короткой отверткой.

Б.  Отсоединить рамку щитка приборов с помощью плоской

отвертки.



Внимание

Обмотать стержень отвертки клейкой лентой, чтобы

предотвратить повреждение приборной панели.
В.  Снять рамку щитка приборов.



Приборная панель и облицовка туннеля пола — Нижний левый щиток приборной панели

85-5





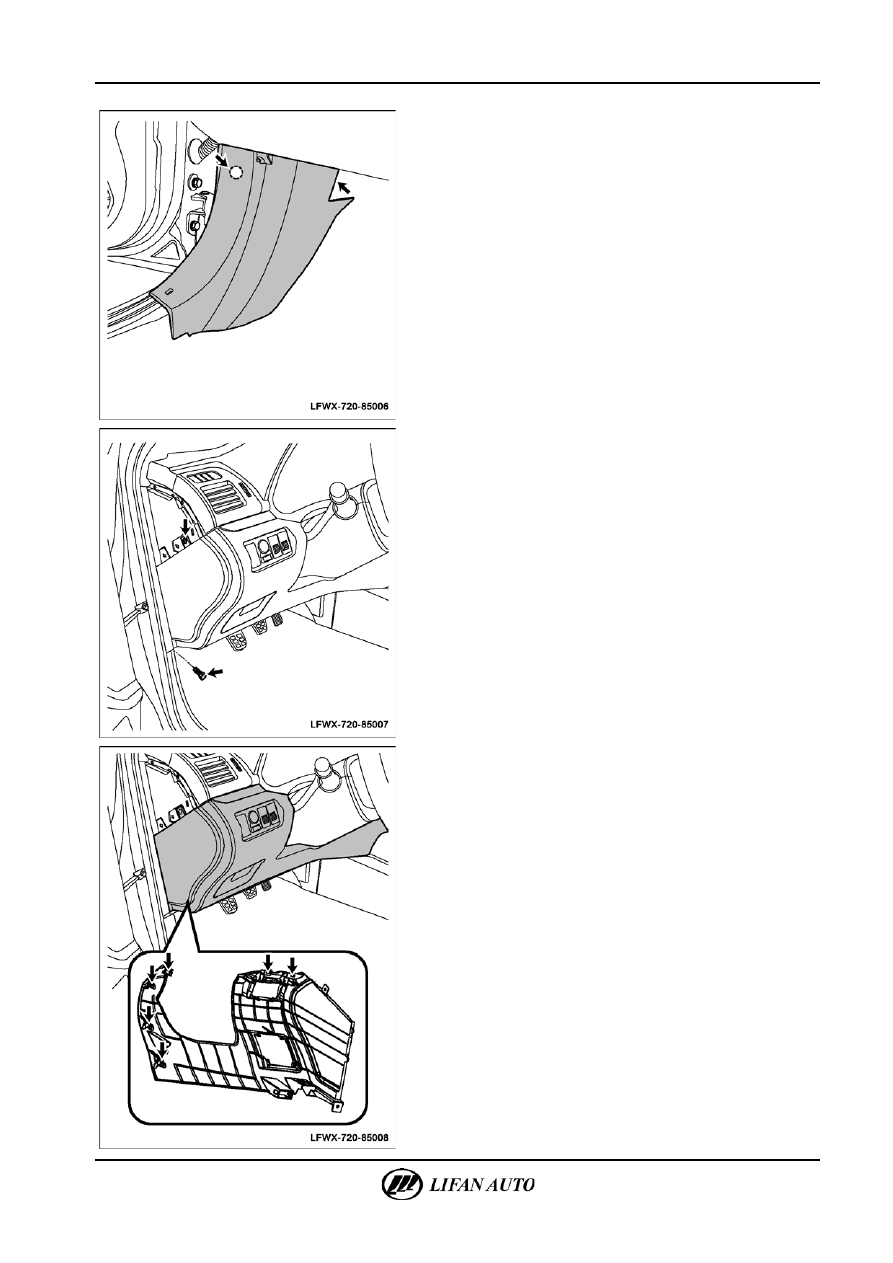

5.

Разборка панели обивки левой передней стойки

А.  Снять панель обивки левой передней стойки (см. главу 81

«

Внутренние и внешние декоративные элементы — Панель

обивки передней стойки. Замена»).



6.

Снятие нижнего левого щитка приборной панели

А.  Вывернуть крепежные болты нижнего левого щитка

приборной панели.



Б.  Отсоединить с помощью плоской отвертки пластиковые

фиксаторы с нижнего щитка приборной панели и снять

нижний щиток приборной панели.
