84-14

Сиденья - Заднее сиденье







2.

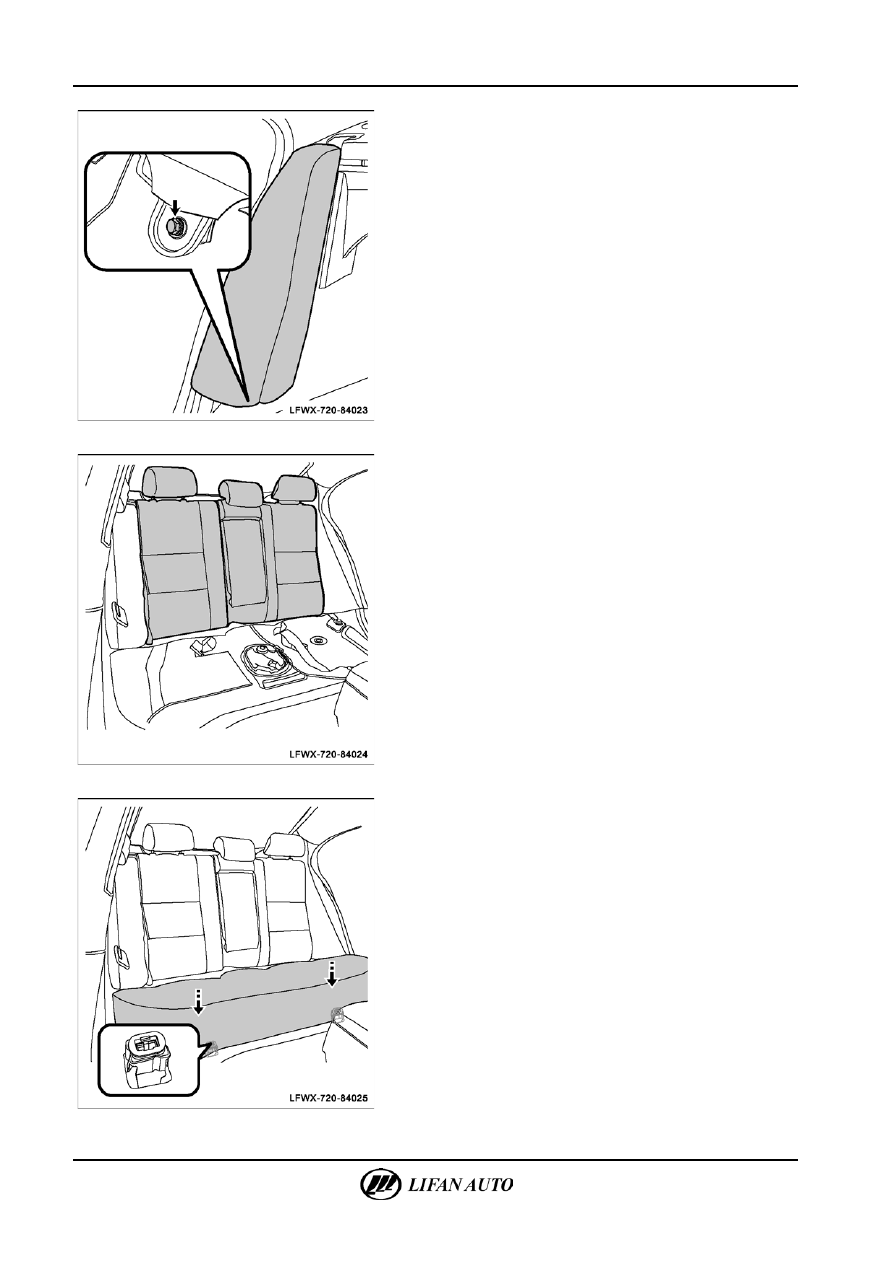

Установка заднего сиденья

А.  Установить боковой подлокотник спинки сиденья.

•

Вставить выступающую деталь в верхней части

подлокотника в установочное положение и развернуть

в правильное положение.

•

Вставить крепежные болты подлокотника заднего

сиденья и затянуть требуемым моментом затяжки.







Б.  Установить центральный подлокотник спинки сиденья.

•

Установить на место левую сторону центрального

подлокотника и затянуть крепежный болт требуемым

моментом.
Момент затяжки: 45–55 Н·м

•

Установить на место правую сторону центрального

подлокотника и затянуть крепежный болт требуемым

моментом.
Момент затяжки: 45–55 Н·м

•

Прижать нижнюю часть центрального подлокотника

справа и слева и зафиксировать до характерного

«щелчка».







В.  Установить подушку заднего сиденья.
•

Вставить U-образный фиксатор подушки заднего сиденья

в центральную петлю.

△ Сов

е

т



Перед выполнением данной операции необходимо вытянуть

ремень безопасности.





Приборная панель и облицовка

туннеля пола



Приборная панель и облицовка туннеля

пола ........................................................................... 85-1

Технические условия выполнения

ремонта ............................................................... 85-1



Меры предосторожности .................................. 85-1



Схема компонентов (приборная панель) ......... 85-2



Схема компонентов (облицовка туннеля

пола) .................................................................... 85-3



Нижний левый щиток приборной панели ........ 85-4



Замена ................................................................. 85-4



Нижний правый щиток приборной панели ...... 85-9



Замена ................................................................. 85-9



Вещевой ящик ...................................................... 85-17



Замена ............................................................... 85-17



Приборная панель ............................................... 85-18



Замена ............................................................... 85-18



Панель облицовки туннеля пола ...................... 85-24



Замена ............................................................... 85-24





















Приборная панель и облицовка туннеля пола — Приборная панель и облицовка туннеля пола

85-1



Приборная панель и облицовка туннеля пола

Технические условия выполнения ремонта

Моменты затяжки

Элемент

Н·м

Крепежные винты комбинации приборов

5~6

Крепежные болты нижнего левого щитка приборной панели

8~9

Крепежные болты нижнего правого щитка приборной панели

8~9

Крепежные болты приборной панели

8~9

Крепежные винты корпуса приемника/проигрывателя компакт-дисков

5~6

Крепежные винты центрального воздуховода

5~6

Крепежные болты вещевого ящика облицовки туннеля пола

8~9

Крепежные болты передней части облицовки туннеля пола

8~9

Крепежные болты пепельницы

5~6



Меры предосторожности

1.

Запрещается производить снятие приборной панели и облицовки туннеля пола с помощью острого инструмента.

При необходимости использования острого инструмента его рабочую часть следует обернуть тканью.

2.

Перед отсоединением разъема необходимо отсоединить провод от отрицательного контакта аккумуляторной

батареи.

3.

Если фиксатор детали поврежден, рекомендуется выполнить замену детали.

4.

Не следует прилагать чрезмерного усилия при снятии защитного щитка. Снятие должно выполняться после

выкручивания всех крепежных болтов.
