78-16

Система звуковой сигнализации и прикуриватель - Прикуриватель и резервное электропитание

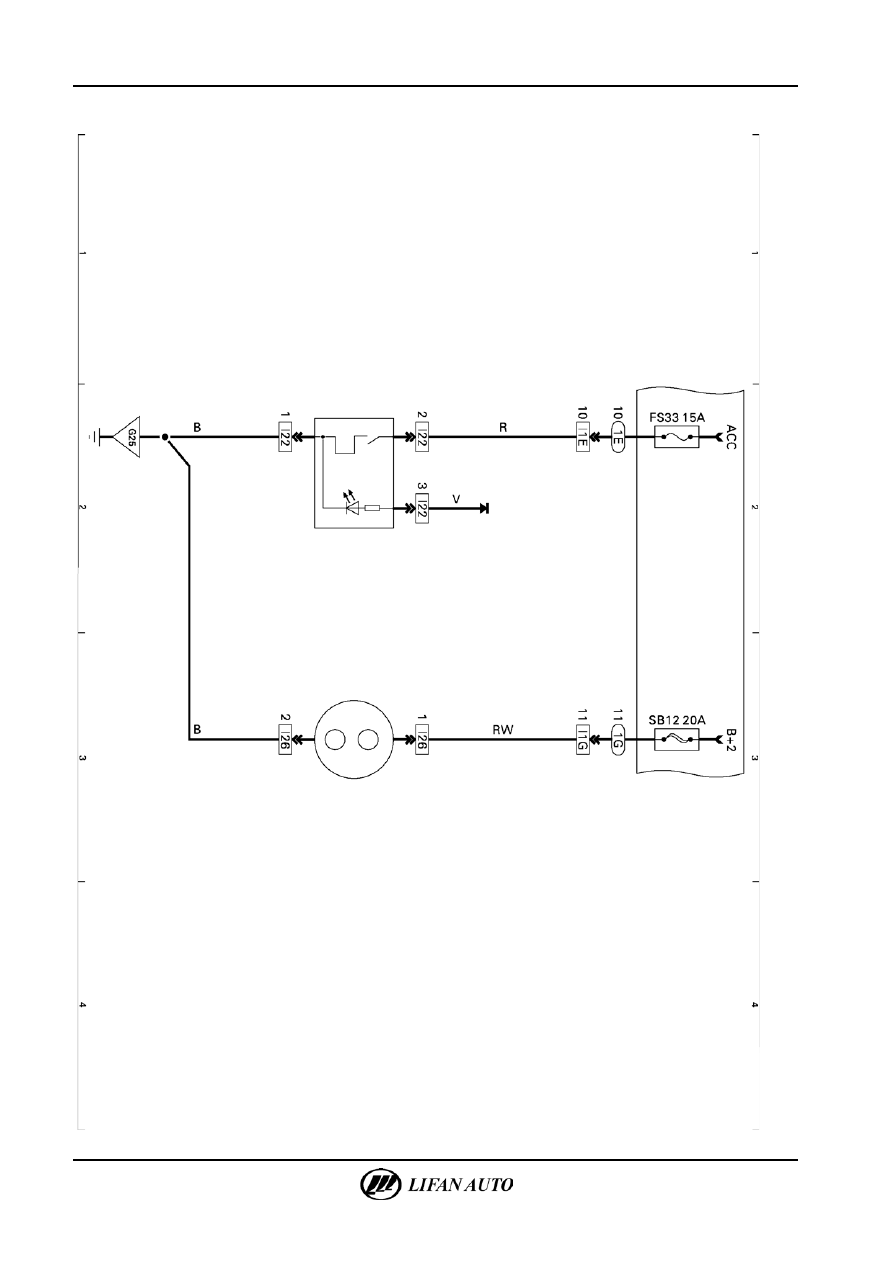

Схема электрических соединений



П

рикур
ив

ат

ел

ь, р

езе

рв

ное

 эл

ект

ропит
ание



Ц

ен

тр

аль

ны

й б

ло

к

уп

ра

вле

ни

я в



са

ло

не



Л

ам

па

 ос

ве

щ

ен

ия



са

ло

на



При
кури
ват

ел

ь



Ист
оч

ни

к рез
ерв
ног

о

эл

ек

тр

опит
ания





Система звуковой сигнализации и прикуриватель — Прикуриватель и резервное электропитание

78-17



Выводы соединителей

I20 к прикуривателю



Номер

вывода

Цвет

Назначение

1

Фиол.

Электрическая лампа подсветки (+)

2

Красн.-син.  Прикуриватель (+)

3

Черн.

Прикуриватель (–)



I26-

1 к внешнему источнику питания



Номер

вывода

Цвет

Назначение

1

Черн.

Внешний источник питания (+)



I26-

2 к внешнему источнику питания



Номер

вывода

Цвет

Назначение

1

Черн.

Внешний источник питания (–)



78-18

Система звуковой сигнализации и прикуриватель - Прикуриватель и резервное электропитание

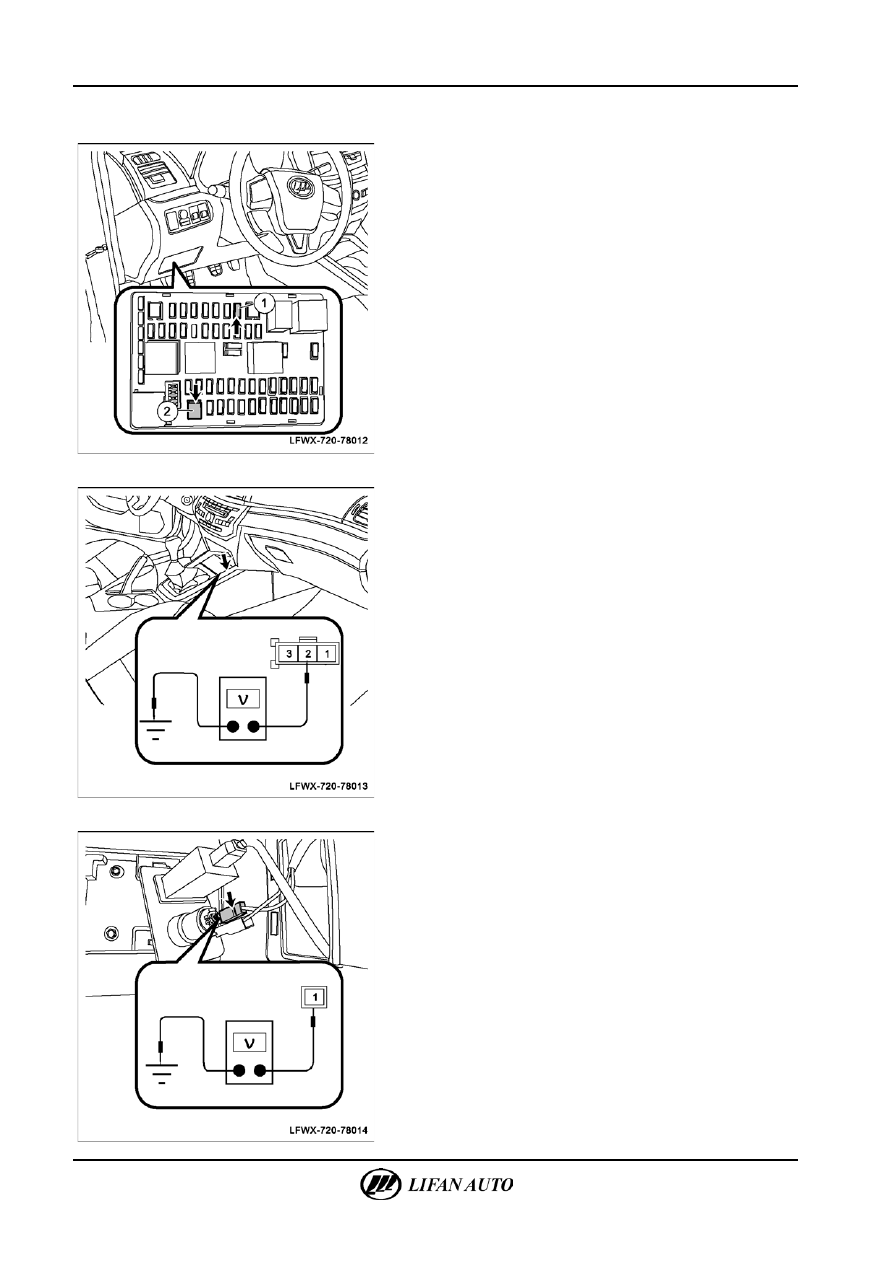

Проверка без демонтажа



1.

Проверить плавкий предохранитель.

А.  Снять вещевой ящик в нижней левой части приборной

панели.

Б.  Проверить, что перегорел плавкий предохранитель

прикуривателя.

В.  Проверить, что перегорел плавкий предохранитель

источника резервного электропитания.

△ Сов

е

т



1 —

предохранитель прикуривателя, 2 — предохранитель

источника резервного электропитания.







2.

Проверить напряжение питания прикуривателя.

А.  Перевести замок зажигания в положение «OFF»

(выключено).

Б.  Отсоединить разъем I22 прикуривателя.
В.  Перевести замок зажигания в положение «ACC».
Г.  Используя шкалу измерения напряжения цифрового

мультиметра, проверить напряжение между контактом № 2

разъема I22 и заземлением.

Напряжение: напряжение аккумуляторной батареи







3.

Проверить источник питания источника резервного

электропитания.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Отсоединить разъем I26 источника резервного

электропитания.

В.  Подключить отрицательную клемму к аккумуляторной

батарее.

Г.  Используя шкалу измерения напряжения цифрового

мультиметра, проверить напряжение между контактом № 1

разъема I26 и заземлением.
Напряжение: напряжение аккумуляторной батареи



Система звуковой сигнализации и прикуриватель — Поиск и устранение неисправностей

78-19



Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Числовая последовательность

указывает порядок приоритета неисправности. Проверить каждый компонент в соответствии с последовательностью.

При необходимости заменить компонент.

Признак

Возможные причины неисправности

Рекомендуемые действия

Не работает прикуриватель

1.

Предохранитель (перегорел)

Заменить

2. Прикуриватель (поврежден)

Заменить

3.

Жгут проводов (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

Резервное электропитание не

работает

1. Предохранитель (перегорел)

Заменить

2.

Резервное электропитание

(неисправность)

Заменить

3.

Жгут проводов (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем



Прикуриватель не работает

Номер шага

Диагностика

ДА

НЕТ

1

Проверить плавкий предохранитель
•

Снять вещевой ящик в нижней левой части приборной панели.

•

Повторить, что перегорел плавкий предохранитель FS33 прикуривателя.

Перейти

к шагу 5

Перейти

к шагу 2

2

Проверить цепь системы электропитания
•

Перевести ключ зажигания в положение «OFF».

•

Снять прикуриватель.

•

Отсоединить разъем I22 прикуривателя.

•

Перевести ключ зажигания в положение «ACC».

•

Используя шкалу измерения напряжения цифрового мультиметра, проверить,

что напряжение между контактом № 2 разъема I22 и заземлением равно

напряжению аккумуляторной батареи.

Перейти

к шагу 3

Перейти

к шагу 4

3

Проверить цепь заземления
•

Перевести ключ зажигания в положение «OFF».

•

Снять прикуриватель.

•

Отсоединить разъем I22 прикуривателя.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

проверить, что сопротивление между контактом № 1 разъема I22

и заземлением меньше 2 Ом.

Перейти

к шагу 6

Перейти

к шагу 4

4

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 7



5

Заменить плавкий предохранитель
•

Перед заменой перегоревшего предохранителя в первую очередь найти

и устранить неисправность в соответствии со схемой электрических

соединений и затем заменить предохранитель номиналом 15 А.

Перейти

к шагу 7



6

Заменить прикуриватель
•

Процедура замены прикуривателя приводится в руководстве по техническому

обслуживанию.

Перейти

к шагу 7



7

Убедиться в устранении неисправности. Диагностика выполнена.
