78-20

Система звуковой сигнализации и прикуриватель - Поиск и устранение неисправностей





Резервное электропитание не работает

Номер шага

Диагностика

ДА

НЕТ

1

Проверить плавкий предохранитель
•

Снять вещевой ящик в нижней левой части приборной панели.

•

Проверить, что перегорел предохранитель SB12 источника резервного

электропитания.

Перейти

к шагу 5

Перейти

к шагу 2

2

Проверить цепь системы электропитания
•

Отсоединить отрицательный провод аккумуляторной батареи.

•

Снять источник резервного электропитания.

•

Отсоединить разъем I26 источника резервного электропитания.

•

Подключить отрицательную клемму к аккумуляторной батарее.

•

Используя шкалу измерения напряжения цифрового мультиметра, проверить,

что напряжение между контактом № 1 разъема I26 и заземлением равно

напряжению аккумуляторной батареи. Напряжение:

Перейти

к шагу 3

Перейти

к шагу 4

3

Проверить цепь заземления
•

Отсоединить отрицательный провод аккумуляторной батареи.

•

Снять источник резервного электропитания.

•

Отсоединить разъем I26 источника резервного электропитания.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

проверить, что сопротивление между контактом № 2 разъема I26 и

заземлением меньше 2 Ом.

Перейти

к шагу 6

Перейти

к шагу 4

4

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 7



5

Заменить плавкий предохранитель
•

Перед заменой перегоревшего плавкого предохранителя в первую очередь

найти и устранить неисправности в электрических цепях в соответствии со

схемой электрических соединений, и затем заменить плавкий предохранитель

с номиналом 20 А.

Перейти

к шагу 7



6

Заменить источник резервного электропитания
•

Процедура замены источника резервного электропитания приводится

в руководстве по техническому обслуживанию.

Перейти

к шагу 7



7

Убедиться в устранении неисправности. Диагностика выполнена.







Система звуковой сигнализации и прикуриватель — Прикуриватель

78-21



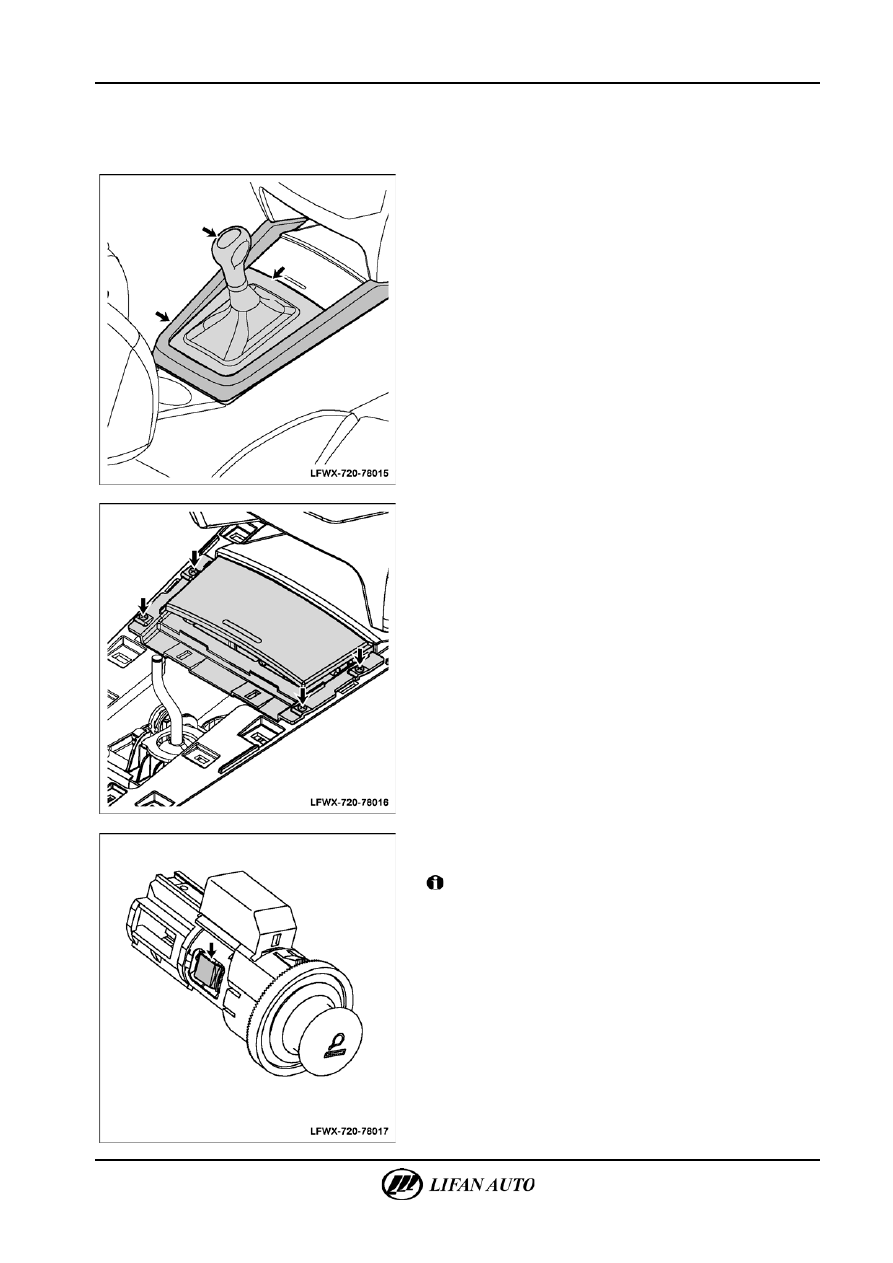

Прикуриватель

Замена



1.

Перевести ключ зажигания в положение «OFF» (Выкл).

2.

Снять компоненты декоративной рамки механизма

переключения передач и облицовки туннеля пола.

△ Сов

е

т



Перед снятием компонентов декоративной рамки облицовки

туннеля пола необходимо снять облицовку туннеля пола

в сборе и отодвинуть ее в заднюю часть автомобиля, пока не

освободится пространство для поворота декоративной рамки

облицовки туннеля пола между компонентами декоративной

рамки и правой нижней частью приборной панели (см. главу 85
«

Приборная панель и облицовка туннеля пола — Панель

облицовки туннеля пола — Замена»).







3.

Снять переднюю пепельницу в сборе.

А.  Снять 4 винта крепления передней пепельницы в сборе.
Б.  Вынуть переднюю пепельницу в сборе.
В.  Отключить разъем прикуривателя.
Г.  Вынуть переднюю пепельницу в сборе.







4.

Снять прикуриватель.

А.  Снять прикуриватель в сборе из пепельницы в сборе.



Внимание

При снятии обратить внимание на положение пружинного

фиксатора прикуривателя, не применять силу для его

снятия.

78-22

Система звуковой сигнализации и прикуриватель - Прикуриватель







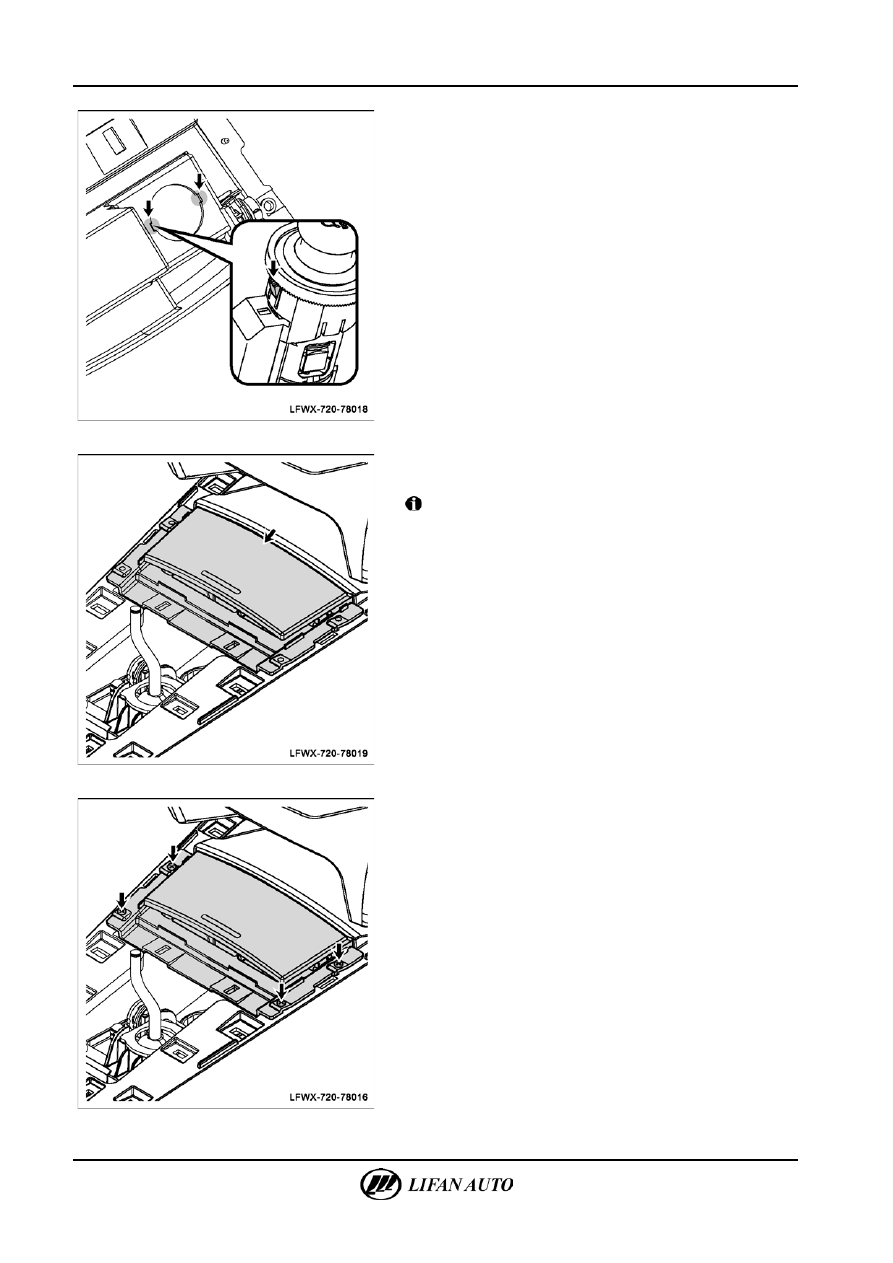

5.

Установить прикуриватель.

А.  Установить прикуриватель в пепельницу в сборе.
△ Сов

е

т



При установке согласовать выступы прикуривателя с пазами

пепельницы.







6.

Установить переднюю пепельницу в сборе.

А.  Подключить разъем прикуривателя.



Внимание

Подключить разъем. Если вы слышите отчетливый

щелчок, это означает, что разъем установлен на место.
Б.  Установить переднюю пепельницу в сборе







В.  Завернуть и затянуть крепежные винты передней

пепельницы.
Момент затяжки: 4–6 Н·м



Система звуковой сигнализации и прикуриватель — Прикуриватель

78-23





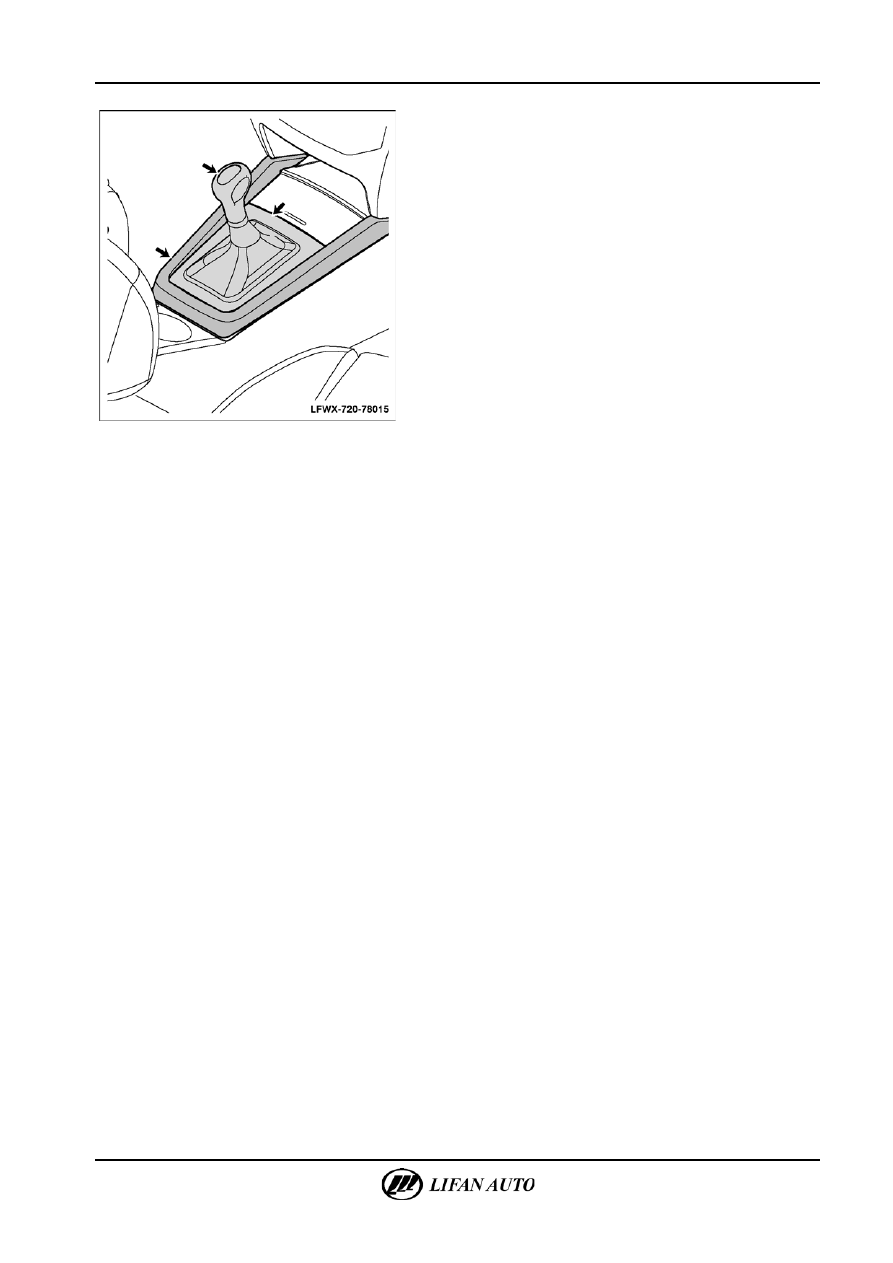

7.

Установить компоненты декоративной рамки

механизма переключения передач и облицовки туннеля

пола.
