Система освещения


Система освещения ................................................ 77-1



Подготовка .......................................................... 77-1



Технические условия выполнения

ремонта ................................................................ 77-2



Меры предосторожности ................................... 77-3



Схема компонентов (освещение

переднее) ............................................................. 77-4



Схема компонентов (фонари задние) ............... 77-5



Схема электрических соединений .................... 77-6



Проверка без демонтажа .................................. 77-20



Проверка без демонтажа .................................. 77-21



Поиск и устранение неисправностей ................ 77-23



Диагностические процедуры ........................... 77-23



Считывание и удаление кодов

неисправности .................................................. 77-23



Перечень кодов неисправности (DTC) ........... 77-27



Таблица признаков неисправностей ............... 77-29



B102011 ............................................................. 77-30



B102015 ............................................................. 77-30



B102111 ............................................................. 77-31



B102115 ............................................................. 77-31



B102211 ............................................................. 77-32



B112011 ............................................................. 77-33



B112015 ............................................................. 77-33



B112111 ............................................................. 77-33



B112115 ............................................................. 77-33



B112211 ............................................................. 77-34



B112311 ............................................................. 77-35



B112611 ............................................................. 77-35



Не включаются обе фары дальнего света ....... 77-36



Не горит фара дальнего света с одной

стороны ............................................................. 77-37



Не включаются обе фары ближнего света ..... 77-38



Не горит фара ближнего света с одной

стороны ............................................................. 77-39



Не загораются лампы подсветки с

регулируемым уровнем.................................... 77-39



Не горят лампы внутреннего освещения........ 77-40



Передний потолочный светильник горит,

а задний — нет.................................................. 77-41



Задний потолочный светильник горит, а

передний — нет ................................................ 77-41



Не горит фонарь освещения багажника ......... 77-42



Не горят габаритные огни и фонарь

освещения номерного знака ............................ 77-43



Не горят противотуманные фары и огни ....... 77-43



Противотуманные фары горят, а

противотуманные фонари не горят ................. 77-44



Не горит противотуманная фара только с

одной стороны .................................................. 77-45



Не загораются сигналы торможения .............. 77-46



Левый сигнал торможения горит, а

правый сигнал торможения не горит .............. 77-46



Фары ...................................................................... 77-48



Регулировка ...................................................... 77-48



Проверка ........................................................... 77-49



Замена ............................................................... 77-50



Задний фонарь ...................................................... 77-57



Проверка ........................................................... 77-57



Замена ............................................................... 77-58



Противотуманная фара ...................................... 77-63



Проверка ........................................................... 77-63



Регулировка ...................................................... 77-63



Замена ............................................................... 77-64



Боковой фонарь указателя поворота ............... 77-68



Проверка ........................................................... 77-68



Замена ............................................................... 77-68



Дверная лампа ...................................................... 77-70



Проверка ........................................................... 77-70



Замена ............................................................... 77-70



Передний потолочный светильник .................. 77-73



Проверка ........................................................... 77-73



Замена ............................................................... 77-73



Задний потолочный светильник ....................... 77-77



Проверка ........................................................... 77-77



Замена ............................................................... 77-77



Фонарь дополнительного сигнала

торможения ........................................................... 77-80



Проверка ........................................................... 77-80



Замена ............................................................... 77-80



Фонарь освещения багажника .......................... 77-81



Проверка ........................................................... 77-81



Замена ............................................................... 77-81



Подсветка номерного знака ............................... 77-83



Проверка ........................................................... 77-83



Замена ............................................................... 77-83















































Система освещения — Система освещения

77-1



Система освещения

Подготовка

1.

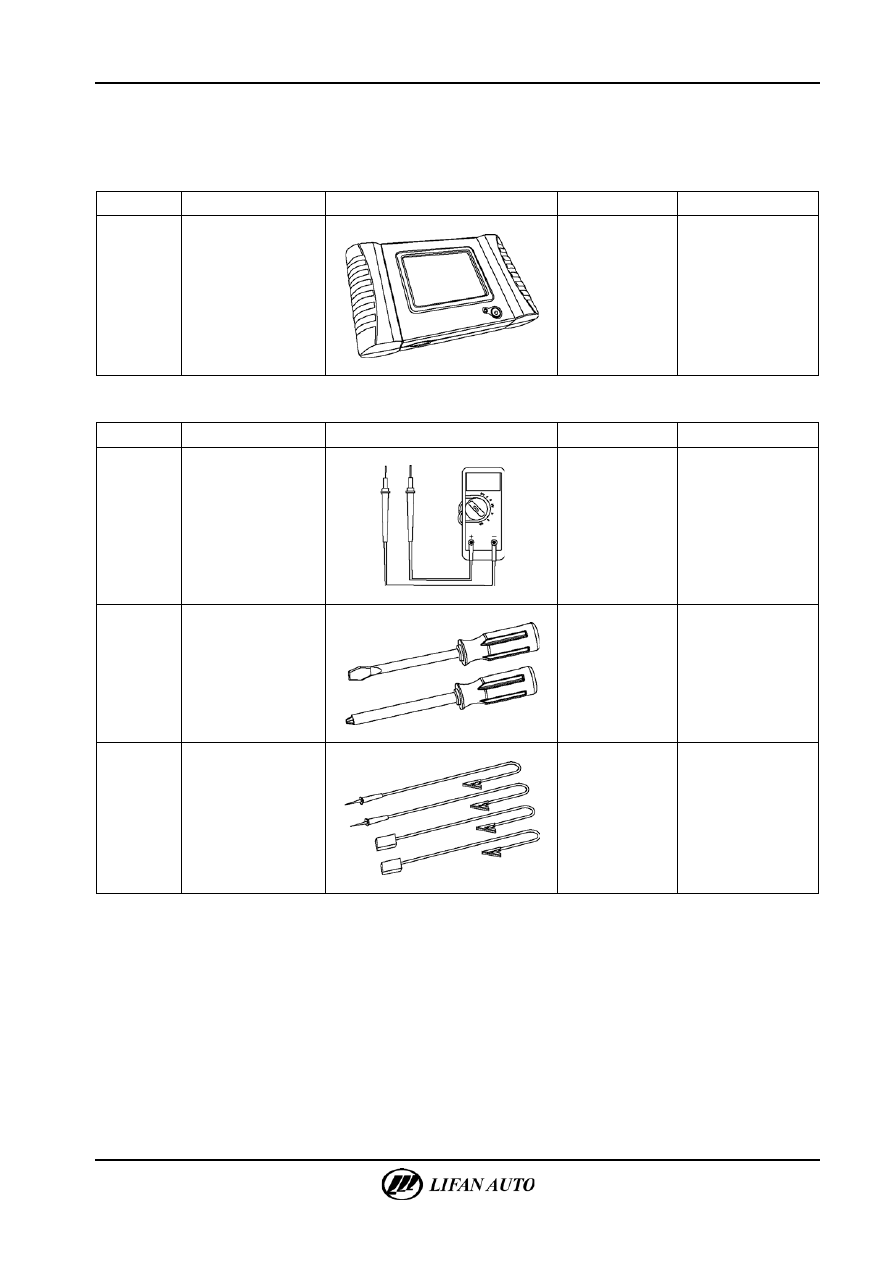

Специальный инструмент

Поз.

Инструмент

Схематическое изображение

Кол-во

Описание

1

Диагностический

прибор





Диагностирование

неисправности системы

освещения



2.

Рекомендуемые инструменты

Поз.

Инструмент

Схематическое изображение

Кол-во

Описание

1

Цифровой мультиметр





Для измерения

напряжения

и сопротивления

2

Отвертка





Для выкручивания

винтов и демонтажа

панелей

3

Набор проводов





Для испытания цепей
