Технические условия выполнения ремонта

1.

Технические характеристики

Фара (дальний свет)

60

Вт, белый

Фара (ближний свет)

55

Вт, белый

Фара (габаритный огонь)

5

Вт, белый

Фара (указатель поворота)

21

Вт, желтый

Боковой указатель поворота

СИД, желтый

Противотуманная фара

55

Вт, белый

Противотуманный фонарь

21

Вт, красный

Задний фонарь (сигнал торможения)

21

Вт, красный

Задний фонарь (указатель поворота)

СИД, красный

Задний фонарь (габаритный огонь)

СИД, красный

Задний фонарь (огонь заднего хода)

21

Вт, белый

Фонарь освещения номерного знака

СИД, белый

Фонарь дополнительного сигнала торможения

СИД, красный

Плафон освещения салона

10

Вт, белый



2.

Моменты затяжки

Элемент

Н·м

Крепежный болт блок-фары

20-25

Крепежная гайка заднего фонаря в сборе

8-10

Крепежные гайки противотуманной фары в сборе

8-10

Крепежный винт переднего потолочного светильника

4-5

Крепежный винт фонаря дополнительного сигнала торможения

4-5



Система освещения — Система освещения

77-3



Меры предосторожности

1.

Меры предосторожности при использовании аккумуляторной батареи

А.  При проверке аккумуляторной батареи недопустимо соприкосновение щупа для положительного вывода

аккумуляторной батареи с отрицательным выводом аккумуляторной батареи. Иначе может произойти короткое

замыкание.



2.

Меры предосторожности при замене электрической лампы фары

А.  Галогенная лампа может взорваться от высокой температуры. Причиной повреждения может стать даже тонкая

масляная пленка на ее поверхности.

Б.  При обращении с галогенными лампами должна соблюдаться осторожность, поскольку в колбе лампы

присутствует очень высокое давление и ее падение, соударение или повреждение могут вызвать взрыв или

разбивание.

В.  Если лампу удалить из фары транспортного средства на длительное время, отражатель будет загрязнен пылью

и вероятна конденсация влаги.

Г.  При замене должна устанавливаться лампа той же мощности.
Д.  После замены лампы необходимо надежно закрепить патрон лампы. Зазор вокруг патрона лампы, в случае его

слабой фиксации, может стать причиной попадания воды внутрь фары.

77-4

Система освещения - Система освещения





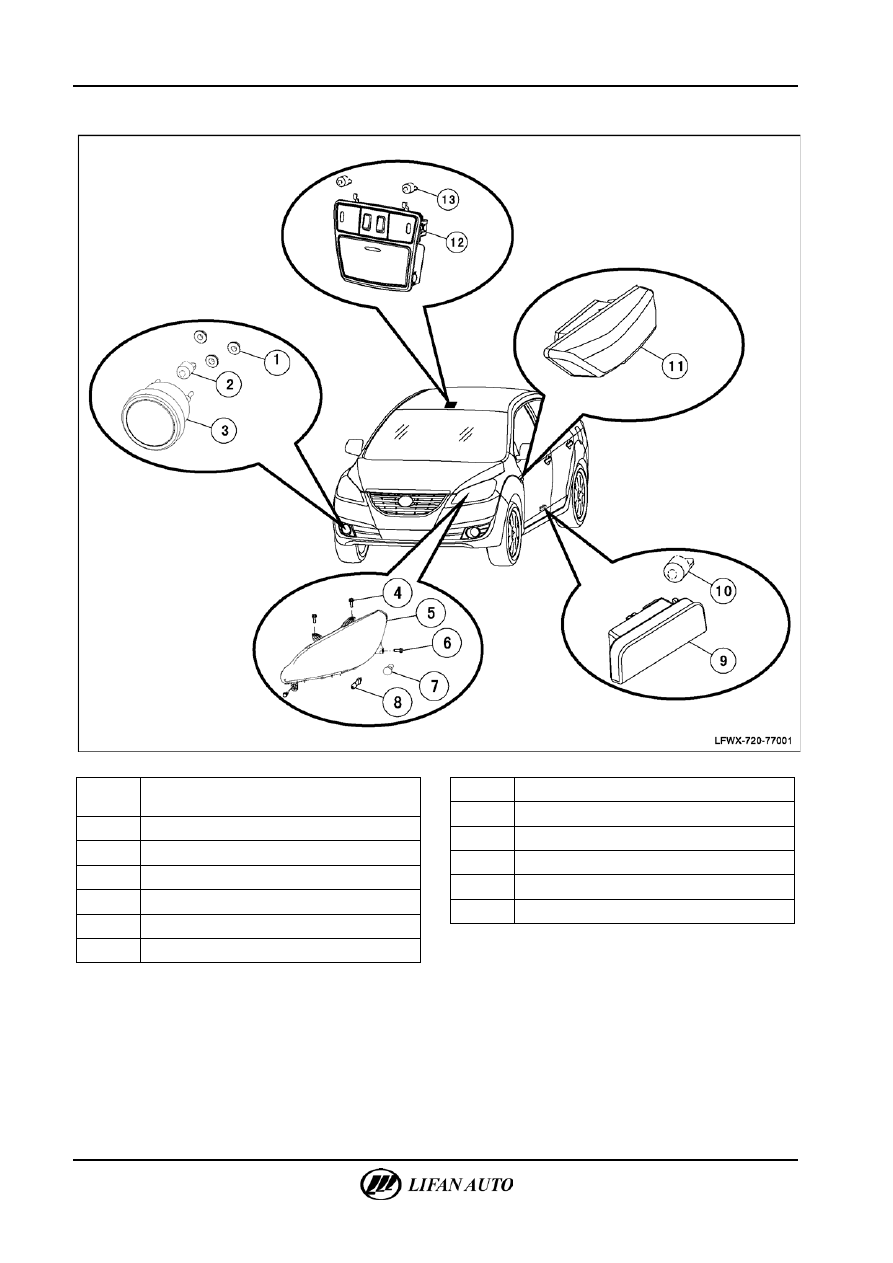

Схема компонентов (освещение переднее)





1

Крепежные гайки левой и правой

противотуманных фар

2

Лампа

3

Передняя левая и правая противотуманные фары

4

Крепежные болты передней левой и правой фар

5

Передние левая и правая фары

6

Крепежные болты передней левой и правой фар

7

Лампа



8

Лампа

9

Левая и правая дверные лампы

10

Лампа

11

Левый и правый боковой указатель поворота

12

Передний потолочный светильник

13

Лампа





Система освещения — Система освещения

77-5



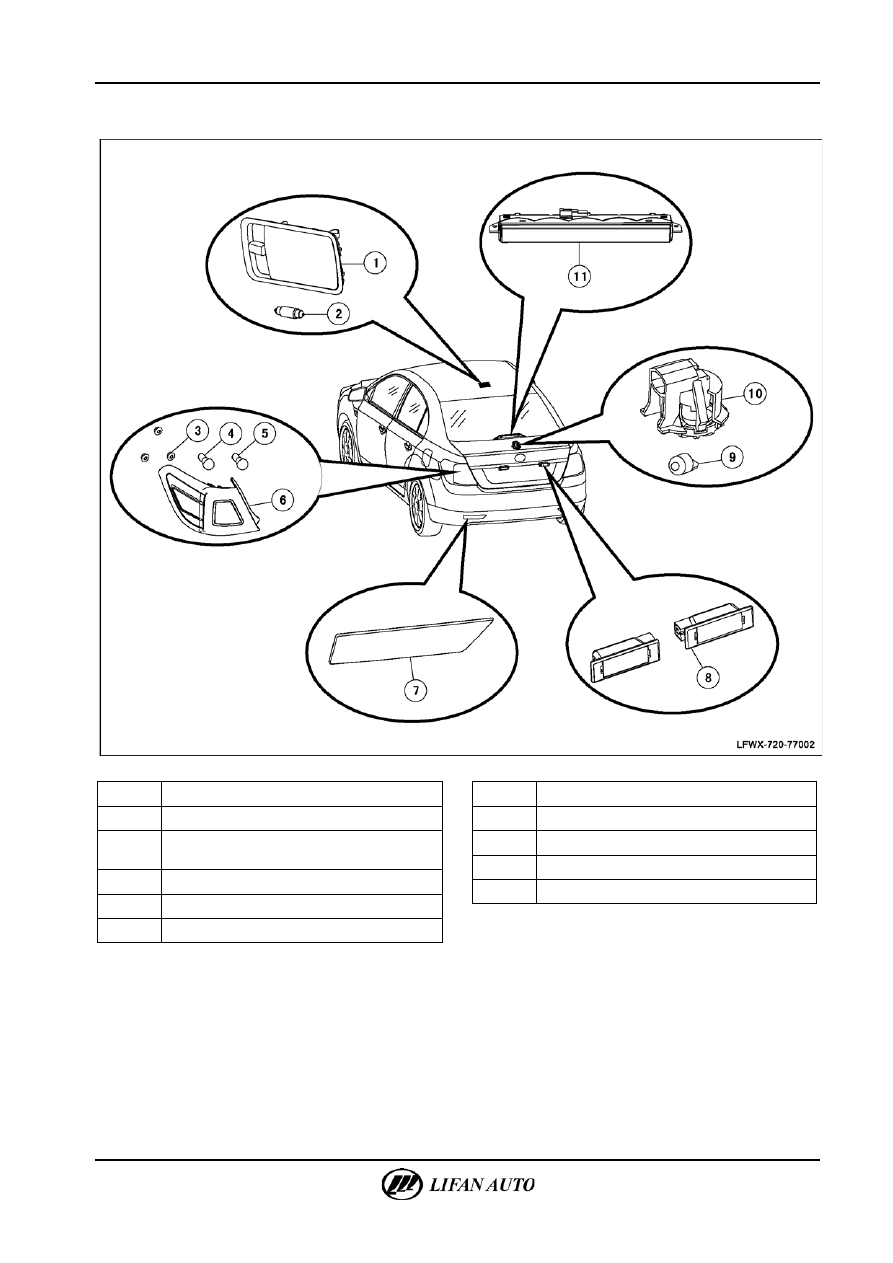

Схема компонентов (фонари задние)





1

Задний потолочный светильник

2

Лампа

3

Крепежные гайки левого и правого задних

фонарей

4

Лампа

5

Лампа

6

Левая и правая фары



7

Левый и правый световозвращатель

8

Фонарь освещения номерного знака

9

Лампа

10

Фонарь освещения багажника

11

Фонарь дополнительного сигнала торможения
